Антена за монтаж на таван

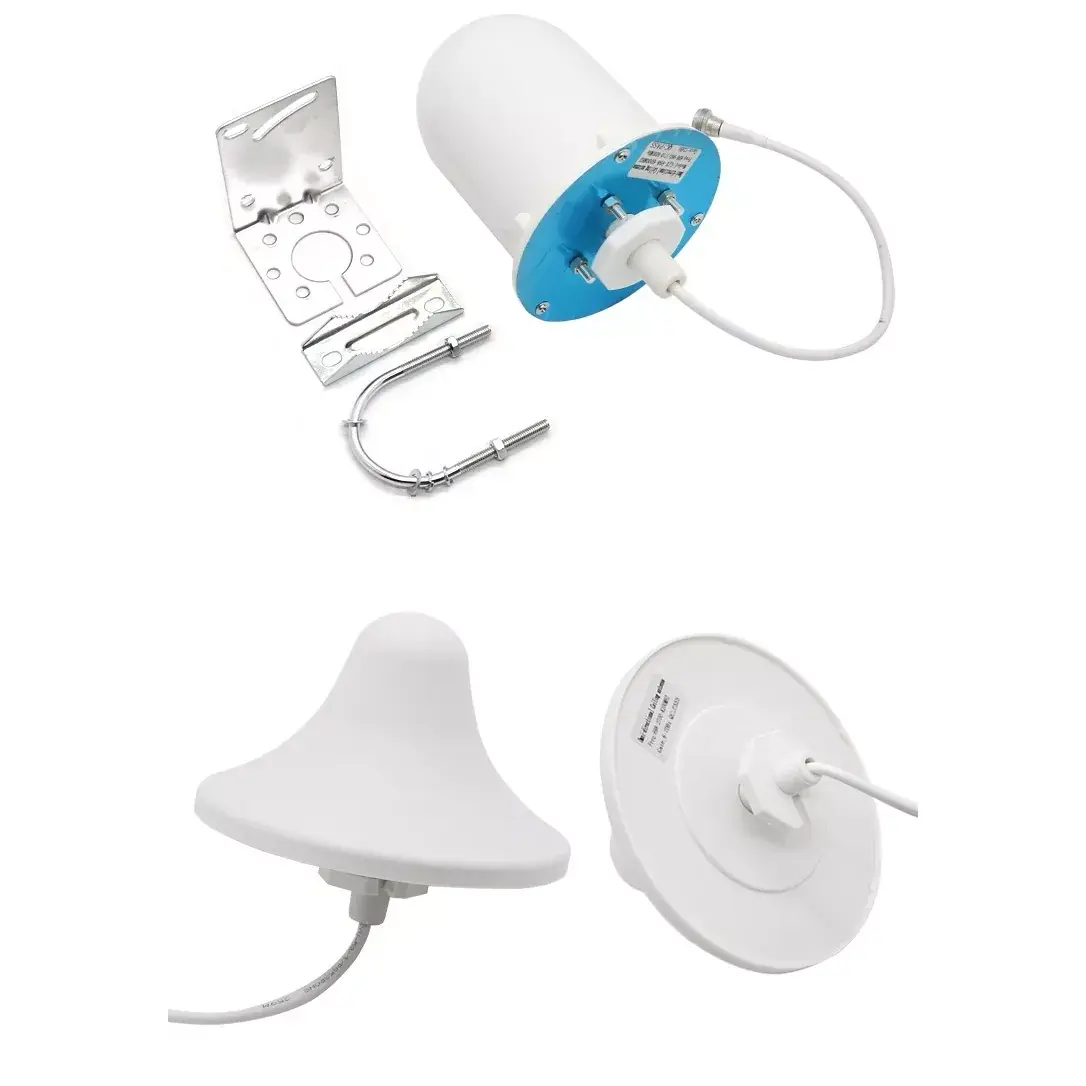

Ceiling Mount Antenna са вътрешни монтирани на тавана многопосочни радиочестотни антени. Монтираната на таван антена, разработена от Qianmu Communication, разполага с интегриран кръгъл дизайн на тавана, с прецизни осцилатори от чиста мед и силно изолирани рефлекторни задни пластини вътре и е пасивна широколентова комуникационна антена. Продуктът може да бъде директно вграден в тавана, за да се постигне 360° равномерно излъчване на сигнала, като се вземат предвид както естетиката на инсталацията, така и възможността за пълно покритие, и е широко съвместим с вътрешен WiFi, Bluetooth, 4G усилване на сигнала и мрежови системи за цялата къща. Монтираната на тавана комуникационна антена Qianmu с осцилатор от чиста мед + процес на корпус от устойчив на горене ABS е идеално съвместима с различни комерсиални мрежови проекти на закрито като хотели, офис сгради, търговски центрове, фабрики и др.

Принцип на работа

Монтираната на тавана комуникационна антена с хиляда меша постига стабилно предаване и приемане на сигнала чрез двойния механизъм на излъчване на коаксиален захранващ осцилатор и агрегиране на отражение на дъното. Вътрешната структура е разделена на четири слоя: захранващ конектор, радиационен осцилатор, изолационен рефлектор и защитен корпус. Всеки параметър на производителност се измерва в безехова камера, не се отбелязват фалшиви параметри:

1. Принцип на резонанс на широколентов осцилатор: Използвайки пръстеновидни многопосочни медни осцилатори, покриващи двойните WiFi стандартни честотни ленти от 2400-2500 MHZ и 5150-5850 MHZ, измерената стояща вълна на честотната лента е общо ≤1,4, няма резонансна сляпа зона в пълната честотна лента и няма да има ситуация, при която 5G честотната лента не може да бъде намерена в някои области.

2. Концентрация на долната отразяваща вълна: Към дъното на антената се добавя метална отразяваща пластина, за да се противодейства на загубата на сигнал, причинена от металния кил на тавана и алуминиевия панел на тавана нагоре. Измереното вертикално затихване на сигнала надолу е намалено със 70%, 90% от безжичната енергия се излъчва във вътрешното пространство, а разстоянието на покритие се увеличава с 30% при същата мощност.

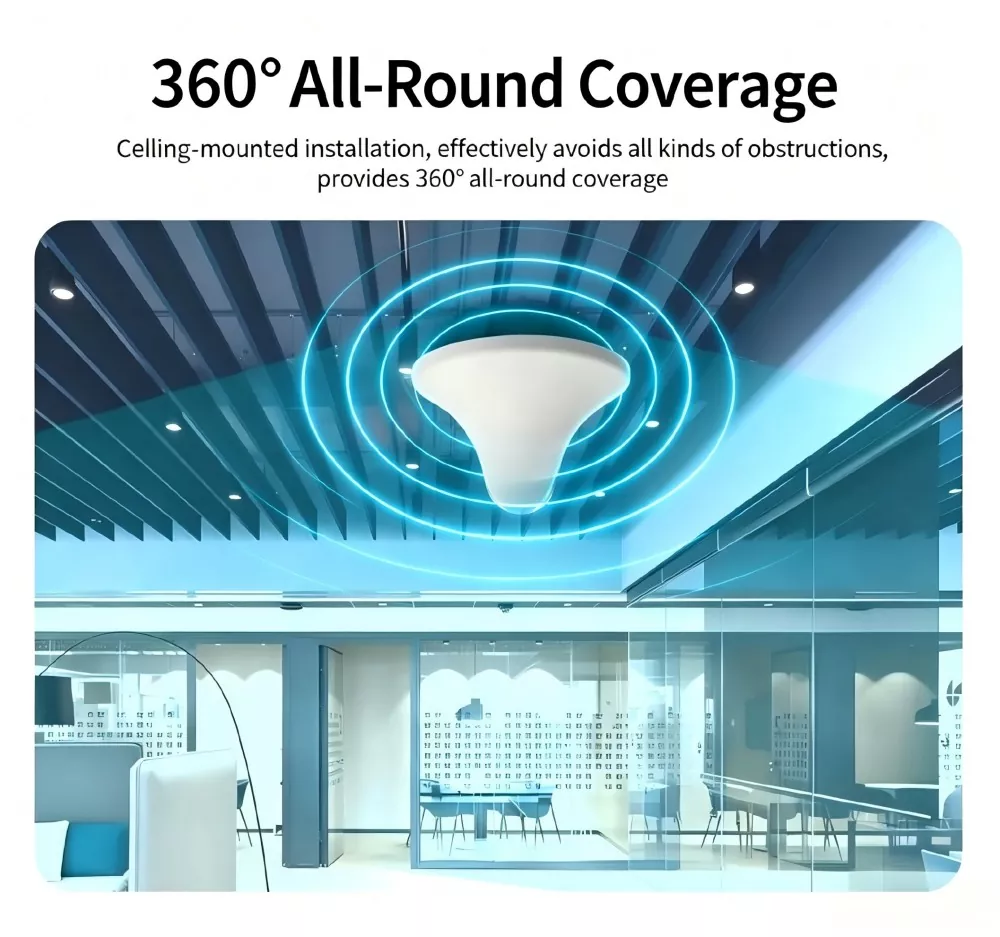

3. Механизъм за равномерно излъчване на 360°: Симетрично разположение на кръгови осцилатори, хоризонтална флуктуация на излъчване ≤1,2dB, без проблем с дисбаланс на покритието на силен сигнал от едната страна и липса на мрежа от другата страна, измерена разлика в силата на сигнала в радиус от 10 метра не повече от 5dBm.

4. Изолираща конструкция против смущения: Вътре в корпуса е добавен допълнителен абсорбиращ памучен слой за изолиране на електромагнитен шум, генериран от превключватели и кабели в компютърната зала над тавана. При сценарии с гъста AP мрежа смущенията на една и съща честота се намаляват с 40%, а мрежовата скорост на множество потребители, свързани едновременно, не спада значително.

5. Структура на материала с широка температурна стабилност: Огнеустойчив корпус от ABS + изцяло меден осцилатор, тестван за 72 часа стареене при висока и ниска температура от -30 °C до +65 °C, осцилатор без окисление, грешка на отклонение на честотата ≤±3MHz, производителността не намалява в дългосрочна среда с висока температура на затворен таван.

Съвместим с поддържащо оборудване

Тази монтирана на тавана антена е съвместима с по-голямата част от вътрешните безжични комуникационни устройства на пазара. Инженерните модификации не изискват допълнителни адаптерни аксесоари и могат да бъдат директно свързани за употреба:

1. Търговски безжични устройства: Корпоративна двулентова безжична AP, високомощен WiFi рутер, хотелски AC безжичен контролер, монтиран на тавана безжичен рутер

2. Оборудване за подобряване на сигнала: 2.4G/5G усилвател на сигнала, 4G/5G вътрешна микробазова станция, ретранслатор на сигнала за мобилен телефон, шлюз за усилване на Bluetooth

3. Iot мрежово оборудване: Bluetooth шлюз, базова станция за събиране на закрито LoRa, промишлен 2.4G сензорен шлюз, централен контролен хост на iot в кампуса

4. Инженерни аксесоари за слаб ток: радиочестотен делител на мощността, съединител, вътрешно захранващо устройство, мрежов модул за разширение на кутия за слаб ток

Пълно ръководство за инсталиране и използване

(1) Ключови точки за планиране преди инсталацията

1. Планиране на местоположението: В открити помещения всяка монтирана на тавана антена има ефективен радиус на покритие от 8-12 метра. В хотелските стаи с много прегради се поставя по една антена на всеки 6-8 метра.

2. Избягване на тавана: Инсталирайте, за да избегнете метални тръби, силни електрически кабели и разпределителни уреди вътре в тавана, за да намалите електромагнитните смущения;

3. Изисквания за окабеляване: Използвайте 50Ω стандартни RF захранващи устройства, като всяка дължина на захранващото устройство се контролира в рамките на 15 метра, за да се избегне прекомерна загуба на сигнал.

(2) Стъпка по стъпка процес за монтаж на тавана

1. Пробиване: Направете кръгъл отвор с диаметър 30 ​​mm в гипсокартона/алуминиевия таван през радиочестотното захранващо устройство;

2. Окабеляване: Свържете единия край на захранващото устройство към SMA интерфейса на гърба на монтираната на тавана антена и го затегнете, за да предотвратите разхлабване;

3. Фиксиране: Натиснете основното тяло на антената отдолу на тавана в отвора, като задната щипка е отгоре на панела на тавана, автоматично се заключва и фиксира;

4. Задно докинг устройство: Свържете другия край на захранващото устройство към безжичната AP, RF порта на усилвателя на сигнала и включете устройството;

5. Действително измерване и приемане: Използвайте тестер за сигнал, за да тествате силата на сигнала в зоната на покритие. Диапазонът от -40 до -70 DBM се счита за квалифицирано покритие.

(3) Бележки след поддръжката

1. Проверявайте на всеки шест месеца за разхлабени скоби на антената и окислени фидерни съединения;

2. Във влажни мазета и кухненски настройки всяка година отстранявайте и почиствайте корпуса за отстраняване на прах, за да избегнете натрупването на прах, което да повлияе на радиационната ефективност;

3. Не подреждайте метални листове или проводници над антената, което значително ще намали обхвата на безжичното покритие.

ЧЗВ Често задавани въпроси

Q1: С какви устройства е съвместима тази монтирана на тавана антена?

A1: Монтираната на тавана комуникационна антена Qianmu е съвместима с огромното мнозинство от 50Ω RF интерфейсни устройства като двулентови безжични приложения, високомощни WiFi усилватели на сигнала, 4G вътрешни микро базови станции и т.н. Тя може да бъде директно съпоставена за проекти за комерсиално безжично покритие в хотели и офис сгради.

Q2: Имате ли нужда от професионални инструменти за инсталиране на антена за таван? Може ли един човек да свърши работата?

A2: Не са необходими сложни инструменти. Необходима е само малка електрическа бормашина, за да се направят дупки, а конструкцията с щракване е фиксирана. Един човек може да завърши монтажа на една таванна антена за 5 минути. Продуктът се предлага с ръководство за монтаж и дори строителни работници без предишен опит могат да разберат стъпките на работа.

В3: Може ли интерфейсът на антената, ЛОГОТО на корпуса и опаковката да бъдат персонализирани?

A3: Напълно персонализиран. Като фабрика източник, ние можем да заменим всички видове RF интерфейси на SMA/N/BNC според нуждите, да поддържаме ситопечат на ЛОГОТО на марката на клиента върху черупката, персонализирана неутрална експортна опаковка, цветна кутия опаковка и минималното количество за поръчка за OEM/ODM персонализирани поръчки може да бъде договорено.

Q4: Как можем да потвърдим действителното разстояние на покритие на монтираната на тавана антена? Можем ли да предоставим измерените данни?

A4: Да. Всяка партида таванни антени се доставя с доклад от теста на радиочестотна безехова камера, заедно с тестово видео за покритие на място и данни за силата на сигнала за различни домашни хотели и офис сгради. Всички параметри са реални и могат да се проверят и клиентите могат да изпратят проби обратно за самотестване и сравнение.
