Как може вградената FM радио антена да подобри приемането на сигнала в компактни електронни устройства

Цянмуразвива наВградена FM радио антеназа компактни FM-съвместими продукти, които изискват надеждно приемане без добавяне на открита външна антена. Проектиран за 88–108 MHz FM честотна лента, този компактен RF компонент съчетава феритна сърцевина, прецизно навита медна намотка и гъвкави опции за свързване за автомобилни аудио системи, Bluetooth високоговорители, преносими радиостанции, интелигентно домашно оборудване и други електронни устройства.

Вградената FM антена е нещо повече от спестяващ място заместител на телескопична антена. Неговата магнитна индукционна структура с феритно ядро, прецизна намотка на бобина, компактен форм-фактор и персонализиран дизайн на връзката позволяват на производителите да интегрират FM приемане в продукти, където пространството за инсталиране и външният вид са важни. Това ръководство обяснява как работи вградената FM радио антена, нейните технически характеристики, подходящи приложения, съображения за инсталиране и ключовите фактори, които купувачите трябва да оценят, когато набавят антена за OEM или ODM проекти.

Съдържание

• Какво представлява вградената FM радио антена?
• Как работи вградената FM радио антена?
• Какви са основните характеристики?
• Къде може да се използва?
• Какви са техническите спецификации?
• Как трябва да се инсталира антената?
• Как купувачите трябва да изберат правилната антена?
• Как се сравнява с други FM антени?
• Често задавани въпроси
• Защо да помислите за персонализирана FM антена?

Какво представлява вградената FM радио антена?

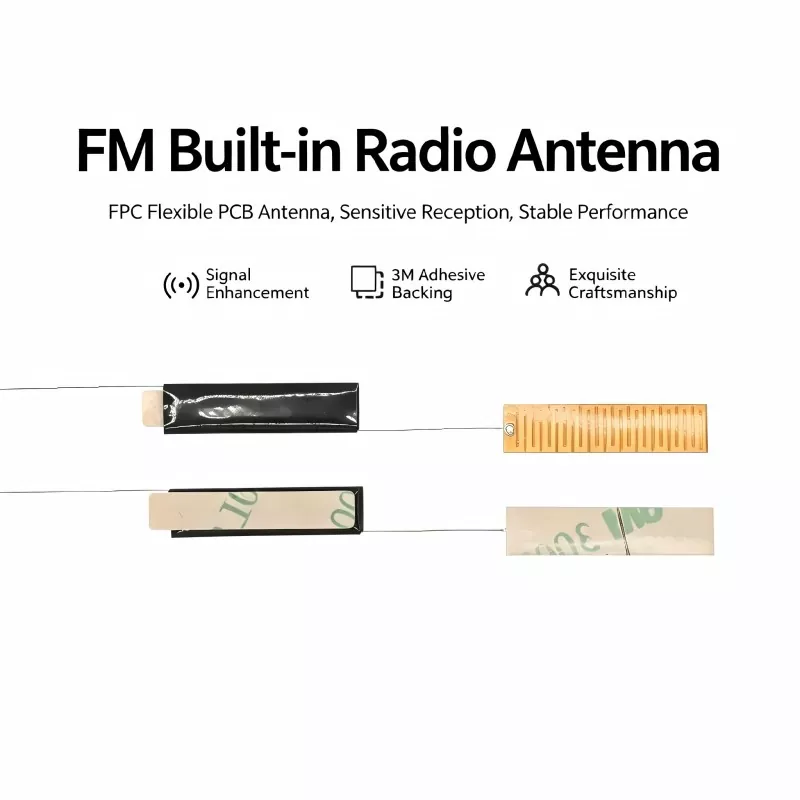

Вградената FM радио антена е вътрешен пасивен RF приемен компонент, предназначен да приема FM излъчвани сигнали, докато остава вътре в електронното устройство. За разлика от конвенционалната телескопична антена, която се простира извън корпуса, вътрешна антена може да бъде скрита в структурата на продукта, помагайки на производителите да поддържат чист външен вид, като същевременно използват ефективно ограниченото вътрешно пространство.

Типичен дизайн с феритно ядро ​​се състои от феритно ядро ​​с висока пропускливост, прецизно навита емайлирана медна жица, изолационна защита и свързващи клеми или проводници. Феритният материал концентрира магнитното поле около бобината, докато структурата на намотката е проектирана така, че да поддържа приемане в предвидения FM честотен диапазон.

За производителите, разработващи компактна потребителска електроника, тази структура може да опрости интегрирането на продукта. Антената може да бъде позиционирана според оформлението на печатната платка и дизайна на кутията, вместо да изисква специален отвор за външна антена.

За повече информация, специфична за продукта, купувачите могат да прегледат продуктовата страница за вградена FM радио антена.

Как работи вградената FM радио антена?

Принципът на работа се основава предимно на електромагнитна индукция и резонанс. Когато FM предавателен сигнал достигне антената, феритната сърцевина помага да се концентрира високочестотното магнитно поле около намотката. След това прецизно намотаният проводник преобразува електромагнитната енергия в електрически RF сигнал, който може да бъде обработен от приемната верига.

1. Концентрация на магнитното поле

Феритната сърцевина с висока пропускливост концентрира високочестотни магнитни полета около намотката. Тази структура е особено полезна, когато производителите се нуждаят от антена, която може да се побере в компактно вътрешно пространство, като същевременно поддържа надеждно FM приемане.

2. Електромагнитно преобразуване

Медната намотка около феритната сърцевина реагира на променящото се магнитно поле и генерира електрически сигнал. След това този сигнал се прехвърля през връзката на антената към веригата на FM приемника.

3. Честотен резонанс

Параметрите на намотката на бобината, включително броя на намотките и разположението на намотките, влияят върху честотните характеристики на антената. Правилната настройка помага на антената да работи в предвидената FM лента и поддържа стабилно приемане.

4. Предаване на сигнал

След преобразуването, полученият RF сигнал преминава през проводника на антената или свързващите щифтове към схемата на FM приемника, където се усилва, декодира и преобразува в аудио изход.

Какви са основните характеристики?

Когато избират вътрешна FM антена за търговски продукт, инженерите обикновено вземат предвид производителността на приемане, физическите размери, устойчивостта на смущения, работната температура и гъвкавостта на интеграцията. Следните характеристики правят вградения дизайн с феритно ядро ​​подходящ за много компактни устройства.

• 88–108 MHz работен диапазон:Проектиран около често използвания честотен диапазон на FM излъчване.
• Компактна вътрешна структура:Позволява на производителите да интегрират FM приемане без изпъкнала външна антена.
• Прецизно навиване на бобина:Поддържа постоянни електрически характеристики и честотна характеристика.
• Конструкция с феритно ядро:Концентрира магнитните полета и поддържа ефективно приемане на сигнала.
• Дизайн с съзнание за смущения:Изолацията и структурните съображения могат да помогнат за намаляване на нежеланите електромагнитни смущения.
• Гъвкаво персонализиране:Размерите на сърцевината, параметрите на намотките, дължината на кабела, щифтовете и конекторите могат да бъдат адаптирани към изискванията на продукта.
• Широка работна температура:Референтният дизайн Qianmu определя работа от -20°C до +85°C.

Къде може да се използва?

Компактната структура на вътрешната FM антена я прави подходяща за продукти, при които излагането на външна антена е нежелателно или непрактично. Приложенията могат да варират от потребителска електроника до автомобилно и индустриално оборудване.

Какви са техническите спецификации?

Техническите спецификации трябва винаги да съответстват на веригата на приемника, кутията, позицията на монтаж и целевия пазар. Следните спецификации представляват референтната конфигурация на продукта Qianmu и могат да служат като отправна точка за инженерна оценка.

Действителната производителност може да варира в зависимост от IC на приемника, оформлението на PCB, материала на корпуса, заобикалящата електромагнитна среда, местната сила на сигнала и позицията на инсталиране на антената. Следователно тестването на прототипа остава важно преди масовото производство.

Как трябва да се инсталира антената?

Правилното разположение е от съществено значение за постигане на постоянно FM приемане. Дори една добре проектирана антена може да има намалена производителност, ако е разположена близо до силни източници на смущения или неподходящи материали.

Стъпка 1: Изберете позицията за инсталиране

Поставете антената в относително отворена вътрешна зона и, когато е практично, близо до вътрешната повърхност на корпуса. Избягвайте да го поставяте директно до високочестотни чипове, захранващи компоненти, източници на топлина или други източници на силни смущения.

Стъпка 2: Закрепете антената

Изолирана лепилна подложка може да осигури лесен метод за инсталиране за съвместими дизайни. Методът на монтаж трябва да държи антената стабилно позиционирана и да предотвратява движение, което може да повлияе на повторяемостта по време на работа на продукта.

Стъпка 3: Свържете антената

Свържете проводника на антената или щифтовете към определения интерфейс за FM антена на печатната платка. Запоените връзки трябва да са сигурни и без късо съединение, докато щепселните връзки трябва да имат достатъчно механично задържане.

Стъпка 4: Тестово приемане

След сглобяването включете устройството и извършете сканиране на FM станции. Оценете броя на станциите, чистотата на звука, фоновия шум, стабилността на сигнала и последователността на приемане на различни места.

Как купувачите трябва да изберат правилната антена?

Само цената не трябва да определя избора на антена. За OEM и ODM проекти екипите за закупуване и инженерите трябва да оценят антената като част от пълната RF система.

1. Потвърдете честотния диапазон:Уверете се, че антената е подходяща за целевата FM честотна лента.
2. Проверете наличното място:Осигурете точни размери на корпуса и печатната платка, преди да изберете структурата на антената.
3. Прегледайте метода на свързване:Посочете дължината на кабела, дизайна на клемата, типа на конектора или изискванията за свързване на печатни платки.
4. Оценете работната среда:Автомобилни, преносими, вътрешни и външни продукти може да изискват различни механични и термични съображения.
5. Помислете за електромагнитни смущения:Идентифицирайте близките процесори, импулсни захранвания, дисплеи, двигатели и други потенциални източници на шум.
6. Поискайте проби:Тествайте антената в действителния корпус и с предвидената схема на FM приемник, преди да одобрите масовото производство.
7. Обсъдете персонализирането:За обемни проекти персонализираните размери на сърцевината и параметрите на намотката могат да осигурят по-добра интеграция от общата антена.

Как се сравнява с други FM антени?

Различните структури на антената обслужват различни изисквания към продукта. PCB антената може да е удобна, когато PCB осигурява достатъчно пространство, докато телескопичната антена може да бъде полезна, когато откритата антена е приемлива. Вграденият дизайн с феритно ядро ​​е особено подходящ, когато производителите дават приоритет на скритата инсталация и компактната механична интеграция.

Често задавани въпроси

1. Каква честота поддържа вградената FM радио антена?

Посочената антена Qianmu е проектирана за честотната лента на FM излъчване 88–108 MHz. Специфичните изисквания за честотата могат да бъдат обсъдени по време на персонализирането за различни приложения и пазари.

2. Могат ли размерите на антената и дължината на кабела да бъдат персонализирани?

да Персонализирането може да включва размер на феритно ядро, параметри на намотката на бобината, дължина на проводника, материали за щифтове и типове конектори. Тези опции позволяват на антената да съответства по-добре на разположението на корпуса и печатната платка.

3. Подходяща ли е вградената антена за автомобилни аудио системи?

да Дизайнът на вградената FM антена може да бъде интегриран в автомобилни аудио системи, Bluetooth радиостанции, мултимедийни главни устройства и подобно оборудване. Автомобилните проекти трябва да се оценяват чрез действителна инсталация и радиочестотно тестване, тъй като конструкциите на автомобила и електрониката могат да повлияят на приемането.

4. Производителността на антената зависи ли от оформлението на печатната платка?

да Ефективността на приемане се влияе не само от антената, но и от интегралната схема на приемника, оформлението на печатната платка, заземяването, околните компоненти, структурата на корпуса и електромагнитната среда. Препоръчва се тестване на прототип преди масово производство.

5. Могат ли да се предоставят проби преди масово производство?

Оценката на пробите е важна част от разработването на персонализирана антена. Купувачите могат да обсъдят изискванията за примери с Qianmu и да тестват антената в предвиденото устройство, преди да преминат към масово производство.

Защо да помислите за персонализирана FM антена?

За производителите, разработващи FM-съвместими електронни продукти, антената трябва да бъде избрана като неразделна част от RF системата, а не да се третира като самостоятелен аксесоар. Добре съчетаният вграден дизайн може да помогне за запазване на място за инсталиране, поддържане на чист външен вид на корпуса и предоставя практично решение за автомобилни, преносими, интелигентни домашни и индустриални FM приложения.

Цянму предоставя решения за вградена FM антена с опции за персонализиране, обхващащи размери на феритни сърцевини, намотка на бобина, дължина на кабела, клеми за свързване и структурна интеграция. За OEM и ODM проекти инженерните екипи могат да определят своите честотни изисквания, налично пространство, PCB интерфейс, работна среда и очаквана производителност на приемане преди валидирането на пробата. Ако разработвате нов FM-съвместим продукт или търсите надежден партньор за производство на китайски антени,свържете се с насза да обсъдите вашето приложение, да поискате персонализирано решение и да започнете примерна оценка с Qianmu.
