PIFA антена

Какво е PIFA антена

PIFA антените, известни също като планарни обърнати F антени, са едни от най-широко използваните вградени радиационни антенни структури в потребителската електроника и IoT устройства. Те са нископрофилни, миниатюризирани RF антени, предназначени за затворени приложения.

В сравнение с обикновените керамични антени, телени антени и PCB антени, основното предимство е способността им да поддържат стабилен резонанс в метални корпуси, пластмасови запечатани структури и ограничени вътрешни пространства, със силна устойчивост на екраниращо затихване.

Нашите масово произвеждани продукти са разделени на две основни структури:

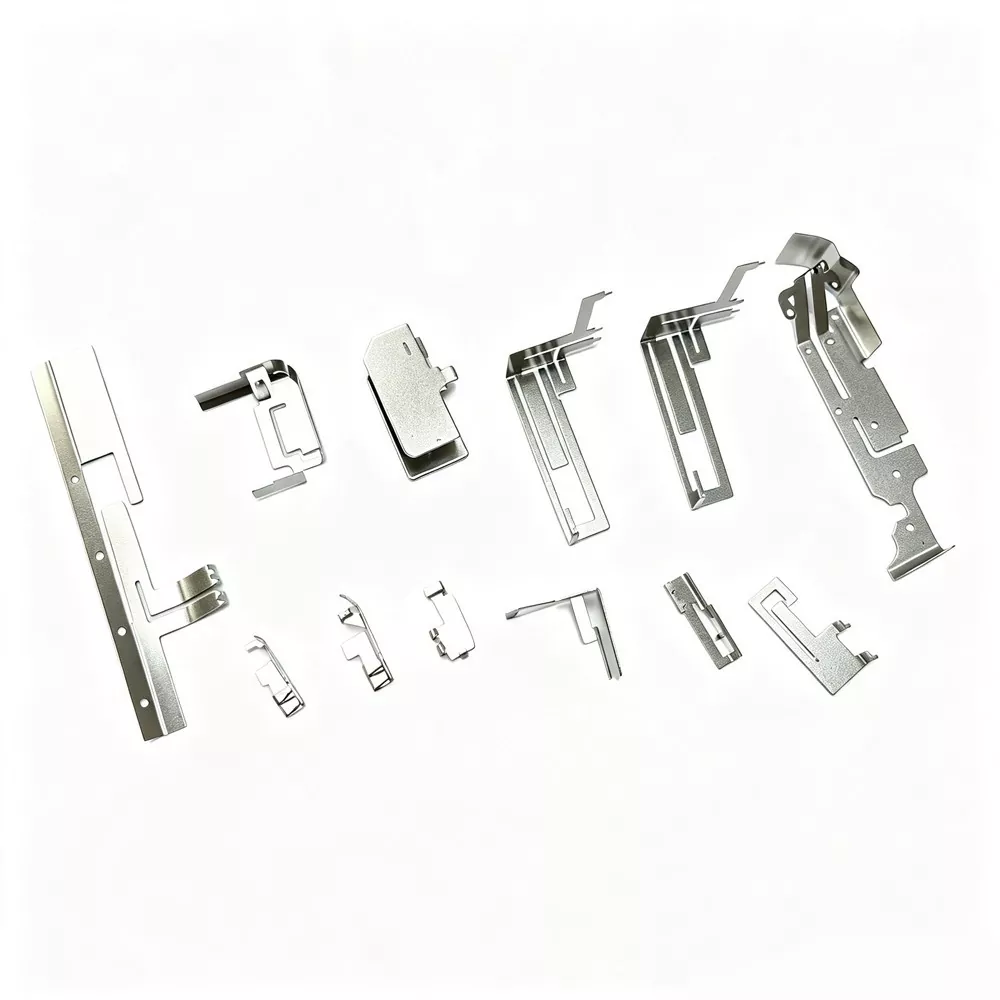

1. Пружинна PIFA антена

Пружината от неръждаема стомана/фосфорен бронз е формована чрез щамповане от една част, с висока твърдост, добра еластичност, устойчивост на удар, подходяща за монтиране на превозни средства, промишлено управление, спортно оборудване, не се разхлабва или окислява при продължителен контакт, подходяща за стандартизирано масово производство.

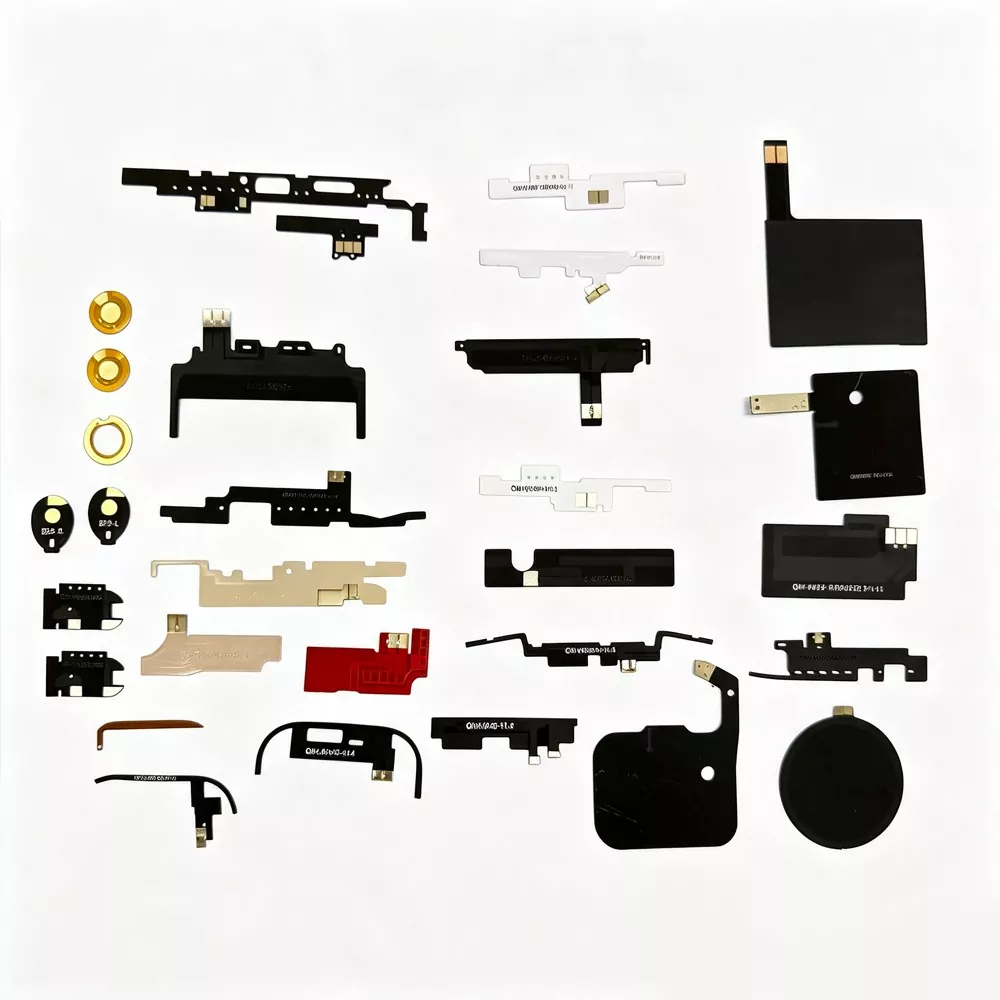

2. Единична FPC гъвкава PIFA антена

С процес на ецване на еднослойна FPC гъвкава платка, той е лек, тънък, гъвкав, огъващ се и прикрепен към стената, подходящ за ултратънки устройства, неправилни структури и малки тела. В момента това е основното решение за вградена антена за интелигентен хардуер.

Как работят PIFA антените

Много клиенти погрешно смятат, че вградената антена е просто "метална лепенка". Всъщност той има много строга радиочестотна резонансна структура и принципът може да бъде напълно проверен чрез спектрални анализатори, мрежови анализатори и тестове в безехова камера без теорията за празнотата.

1. Принцип на земния резонанс: Структурата на PIFA разчита на радиационно рамо + земно свързване, за да образува обърната F резонансна верига. В сравнение с обикновените антени, тя е по-малко зависима от основата на основната платка на устройството и има по-висока обща степен на толерантност.

2. Нископрофилно излъчване: Антената е изключително ниска и е монтирана близо до фюзелажа, което може ефективно да намали затихването на сигнала, причинено от екраниране на металната обвивка, и да реши проблема с потапянето на сигнала, след като оборудването е монтирано.

3. Филтриране на шума: PIFA има присъщи свойства на филтриране, които могат да филтрират високочестотния шум, генериран от процесора на дънната платка, захранването и паметта, значително намалявайки фоновия шум и подобрявайки съотношението сигнал/шум.

4. Многолентов съвместим резонанс: Чрез прецизно маршрутизиране, слотиране и дизайн за съвпадение на импеданса, една FPC PIFA антена може едновременно да поеме множество ленти, включително 2.4G, 5G, Bluetooth и LTE, спестявайки значително вътрешното пространство на устройството.

Подробни технически спецификации

Предимства пред подобни продукти

Обикновените антени на пазара често имат общи проблеми, включително високо затихване на корпуса, нестабилен VSWR, слаба устойчивост на смущения и непостоянна партидна производителност. Нашата PIFA антена осигурява ясни предимства:

· В сравнение с обикновените PCB антени: PCB антените се повлияват лесно от екранирането на корпуса. Антената намалява затихването на корпуса с повече от 70%.

· В сравнение с керамични антени: Керамичните антени са крехки и чувствителни към температурни разлики, докато тази структура осигурява по-добра устойчивост на удар, устойчивост на топлина и по-висока обща скорост на пропускане.

· В сравнение с обикновените FPC антени: Обикновените FPC антени нямат PIFA резонансна структура, което води до значително отклонение на сигнала. Нашето единично FPC решение осигурява прецизен резонанс и стабилна производителност.

· В сравнение с пружинни антени без име: Обикновените пружинни антени нямат съвпадение на импеданса, което води до нестабилна работа на сигнала. Qianmu Communication извършва пълна проверка и калибриране преди изпращане.

Как да изберем качествена PIFA антена

1. Погледнете структурата: За херметични тела изберете структурата PIFA вместо сляпо да използвате обикновени FPC/PCB антени;

2. Обмислете сценариите на приложение: За вибрационно оборудване изберете пружинната PIFA антена; за ултратънко оборудване изберете антената FPC PIFA.

3 Потърсете последователност на партидите: Голямо фабрично калибриране на масовото производство, малки разлики в производителността на партидите, нисък процент на отказ след продажбата;

4 Вижте възможностите за персонализиране: Размерът, окабеляването и съвпадението могат да бъдат модифицирани според цялостната структура на машината, за да отговарят на различни дизайни на ID на продукта.

ЧЗВ

Q1: Може ли да се персонализира по размер и честотна лента?

A: Да. Нашата компания поддържа персонализирани, пълноразмерни, пълнолентови съвпадения на импеданса за пружинни PIFA антени и единични FPC PIFA антени и предлага безплатна оптимизация на схемата.

Q2: Какви са по-добрите сигнали на PIFA антените от обикновените антени?

О: Най-голямото предимство е, че има по-малко затихване в кутията, устойчив е на екраниране и смущения и реалното изживяване в цялата среда на машината е много по-добро от това на обикновените антени.

В3: Поддържате ли експорт и можете ли да предоставите сертификат?

О: Глобалният експорт се поддържа. Налични са CE, ROHS, FCC, протоколи от тестове, фабрични квалификации, които напълно отговарят на B2B изискванията за обществени поръчки за външна търговия.
