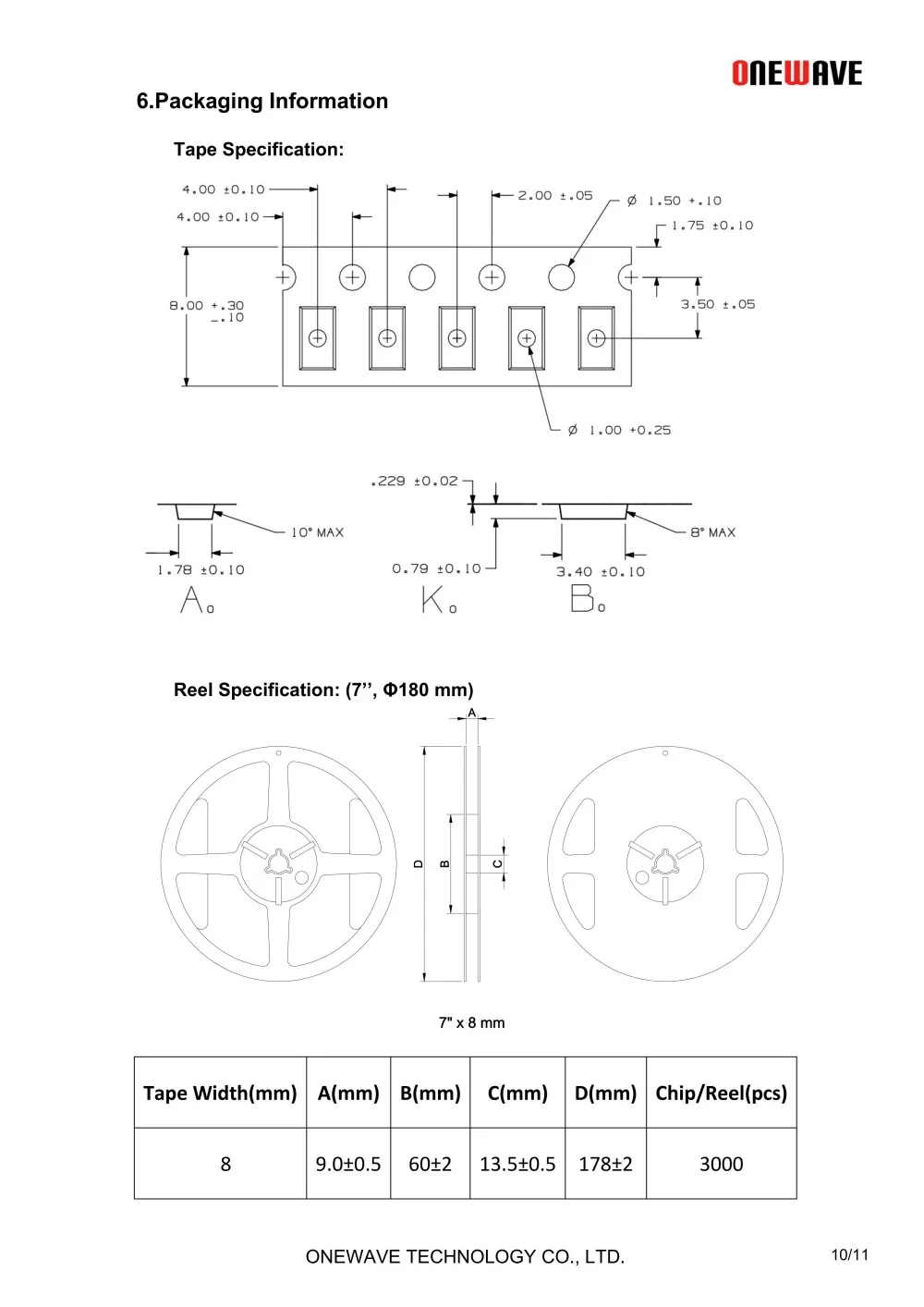

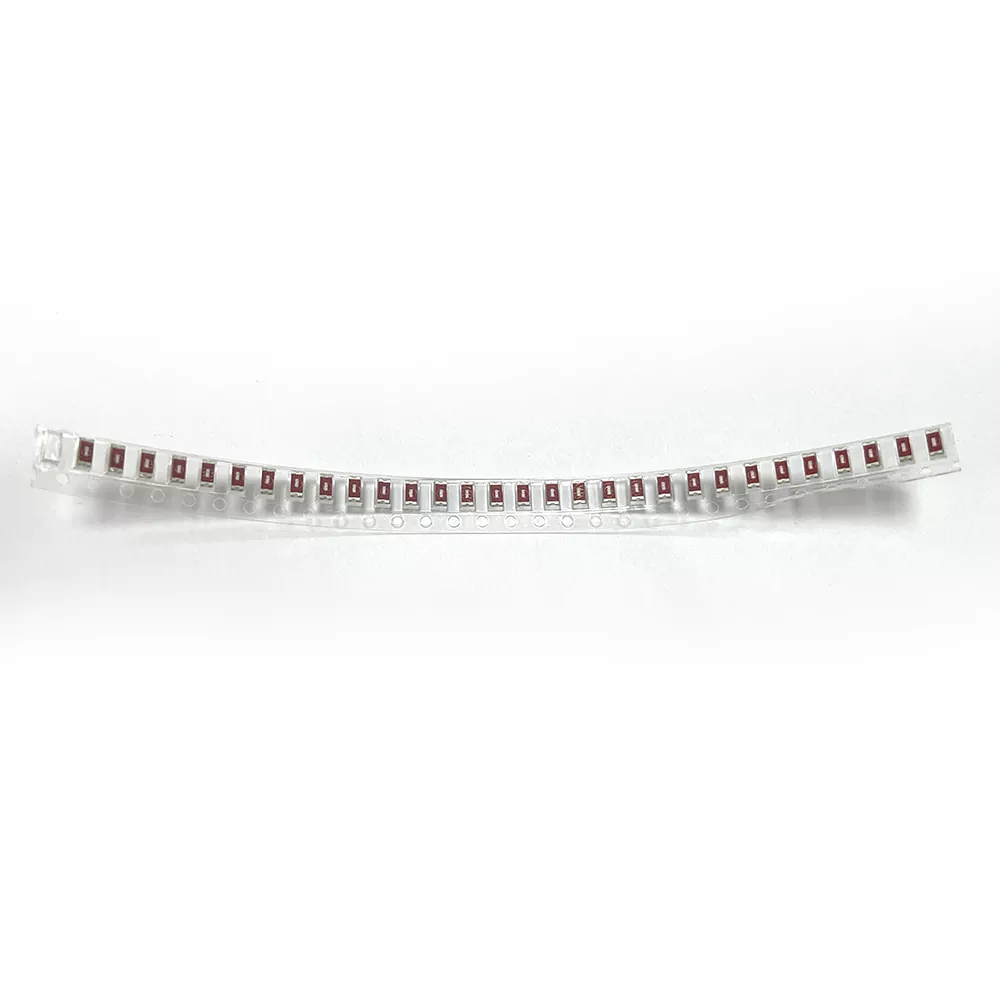

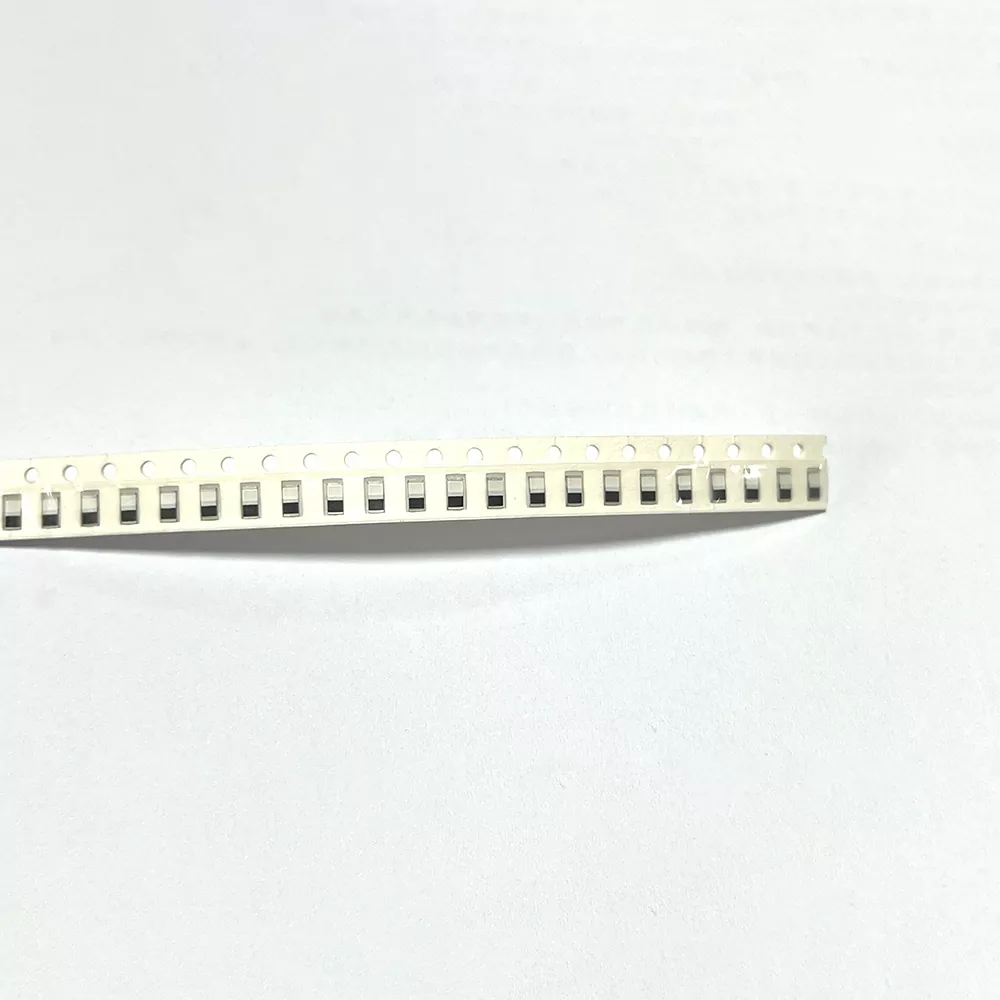

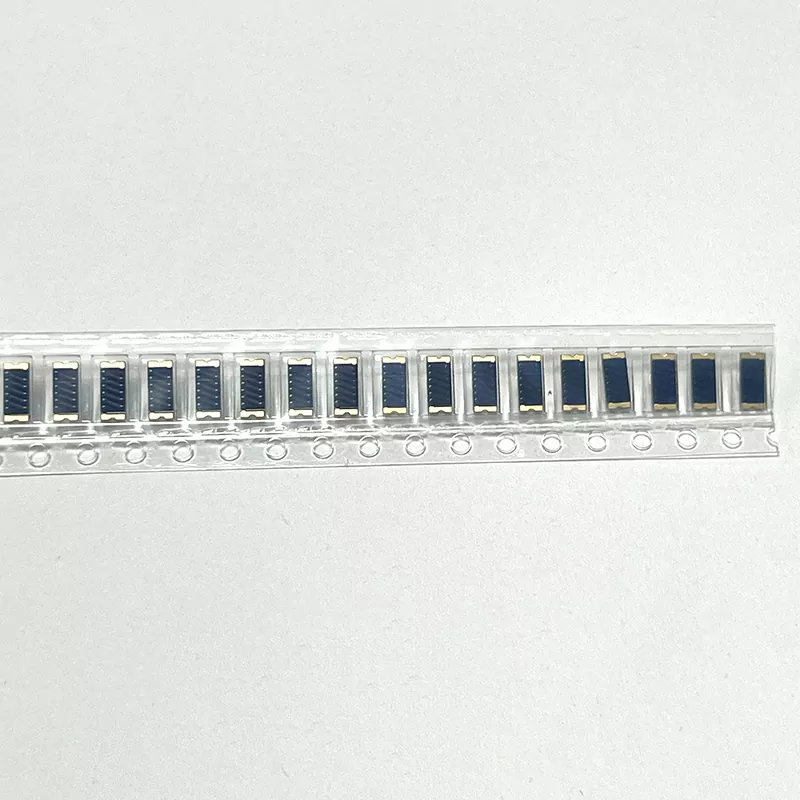

Керамична пач антена

Bluetooth керамичната пач антена е миниатюризирана вградена RF антена, специално разработена за 2,4 GHz Bluetooth комуникационна лента. Той използва високодиелектрична керамика като основен субстрат и се произвежда чрез високотемпературно синтероване слой по слой и прецизно ецване на метална верига.

Тази антена е пасивен компонент за RF приемо-предавател. Не изисква външно окабеляване или голяма свободна площ по време на монтажа.

Със своя висок диелектричен материал и компактна структура, той постига ефективно предаване и приемане на Bluetooth сигнал в ограничено пространство, като същевременно осигурява предимства като ниска консумация на енергия, силни характеристики против смущения и висока стабилност.

Той се използва широко като решение за вградена антена от висок клас за масово производство на Bluetooth устройства за носене, продукти за интелигентен дом, IoT терминали и монтирани на превозни средства Bluetooth устройства.

Как работи

Комуникационната Bluetooth керамична пластирна антена Qianmu използва високодиелектричен керамичен резонанс и микролентова радиационна структура, състояща се от керамичен диелектричен субстрат, повърхностен метален пластир за радиация и долен слой за съвпадение на земята.

Структурата осигурява стабилно предаване на сигнала, прецизен контрол на параметрите и надеждна работа, проверена чрез лабораторни тестове.

Прецизен лентов резонанс

Използвайки керамичен субстрат с висок диелектрик 9,2, антената точно съответства на пълната Bluetooth честотна лента от 2400–2483,5MHz. С точност на съвпадение на честотната лента до 99,6%, той ефективно намалява отместването на честотата и затихването на сигнала, като помага за решаване на проблеми с забавянето и прекъсването на връзката с Bluetooth.

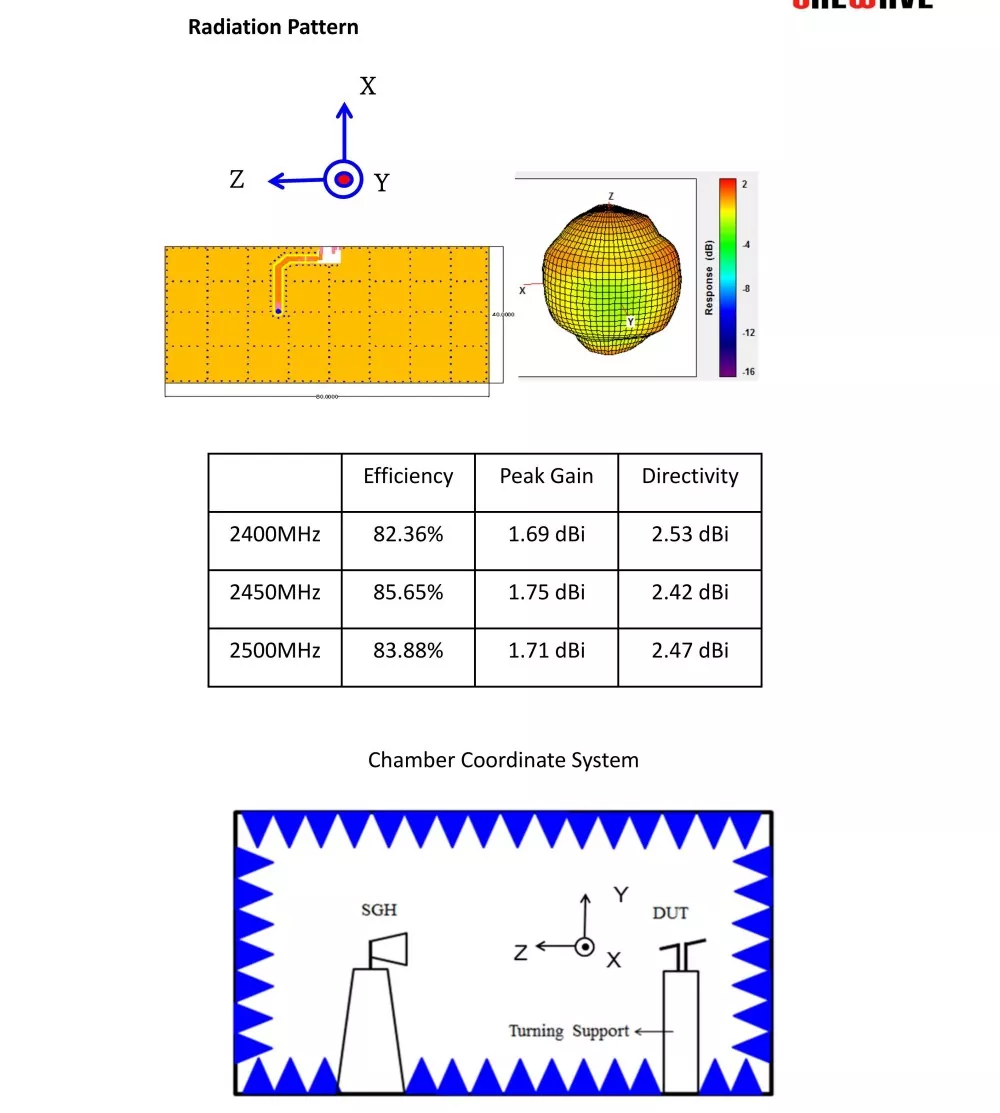

360° всепосочна радиация

Повърхностната прецизна микролентова верига генерира равномерно електромагнитно радиационно поле с равномерност на излъчване до 95%. В сравнение с обикновените PCB антени, той значително намалява слепите зони на сигнала и осигурява по-стабилни многоъглови връзки за устройства.

Силна устойчивост на електромагнитни смущения

Керамичният диелектричен материал осигурява присъща електромагнитна изолация, като помага за екраниране на смущения от чипове на дънната платка, захранващи устройства и шум от батерията. При сложни условия, съотношението сигнал/шум се увеличава с 4–6dB, осигурявайки по-добри характеристики срещу смущения в сравнение с конвенционалните пружинни и PCB антени.

Съгласуване на импеданс с ниска мощност

Антената приема стандартно 50Ω прецизно съгласуване на импеданса с коефициент на стояща вълна ≤1,3, осигурявайки изключително ниска загуба на сигнал. Може да намали консумацията на енергия на Bluetooth с 15%, което го прави подходящ за приложения с ниска мощност на BLE и изисквания за дълъг живот на батерията.

Стабилна работа при широк температурен диапазон

Интегрираната високотемпературна синтерована структура осигурява отлична термична стабилност. След циклични тестове при висока и ниска температура от -40°C до +85°C, отклонението на честотата остава в рамките на ≤±2MHz. Антената поддържа стабилна работа както при високи, така и при ниски температури.

Ръководство за избор на продукт

Много разработчици и купувачи на хардуер се фокусират само върху размера и пренебрегват съответствието на работните условия и параметри, което води до преработване на масово производство и повреди на терминала. Когато избирате Bluetooth керамична пач антена, можете да я съпоставите точно според три основни измерения:

• Изберете въз основа на изискванията за захранване на устройството: За захранвани с батерии BLE устройства с ниска мощност и устройства за носене, дайте приоритет на стандартните керамични антени с ултраниска мощност, за да увеличите значително живота на батерията на устройството; За plug-in устройства изберете подобрената версия с голямо усилване.

• Изберете въз основа на работните условия: За вътрешно гражданско оборудване с нормална температура е приемлив обикновен модел; За монтирано на превозно средство, външно и промишлено оборудване трябва да се изберат широкотемпературни антивибрационни модели от промишлен клас. Те могат да издържат на тежки условия и работата им няма да се влоши след дълъг период на употреба.

• Изберете въз основа на структурата на оборудването: За оборудване с много малко тяло и без запазено пространство за главата изберете миниатюрни модели за повърхностен монтаж; За устройства, които изискват Bluetooth предаване на дълги разстояния и Mesh мрежа, изберете персонализирани модели с голямо усилване и висока устойчивост на смущения.

ЧЗВ

Въпрос 1: Кое е най-голямото предимство на Bluetooth керамичната пач антена пред обикновената антена?

A1: Основните предимства са висока стабилност, ниска консумация на енергия, силна защита срещу смущения, устойчивост на високи и ниски температури, висока консистенция в масовото производство, перфектно справяне с болезнените точки на обикновените PCB антени и пружинни антени, като лесна намеса, голямо честотно отклонение, висока консумация на енергия и слаба устойчивост на вибрации, особено подходящи за масово производство на висок клас интелигентен хардуер, индустриални и автомобилни устройства.

Q2: Тази антена поддържа ли Bluetooth 5.0/5.1/5.3 BLE протокол с ниска мощност?

A2: Напълно поддържан. Той е съвместим с всички версии на Bluetooth протокола, съвместим с BLE ниска енергия, Bluetooth Mesh мрежа, 2.4G универсално безжично предаване и съвместим с всички основни Bluetooth модули на пазара.

В3: Могат ли размерът, параметрите и ЛОГОТО на марката да бъдат персонализирани?

A3: Поддържа пълноизмерно персонализиране. Като фабрика източник, тя може да настрои фино размера на антената, импеданса и усилването според изискванията на клиента, да поддържа копринен печат на изключителното ЛОГО на клиента върху корпуса и да се адаптира към изискванията за масово производство на OEM/ODM частни марки.
