Метална антена за печат

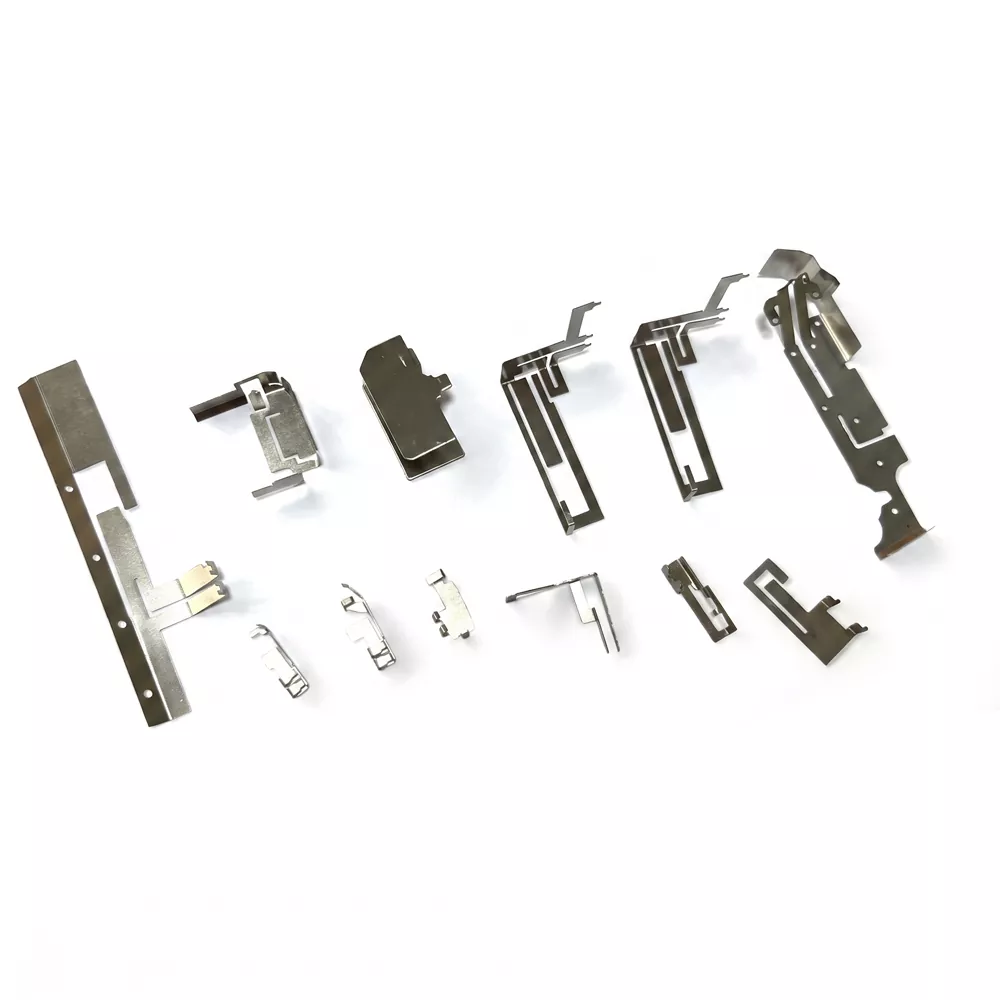

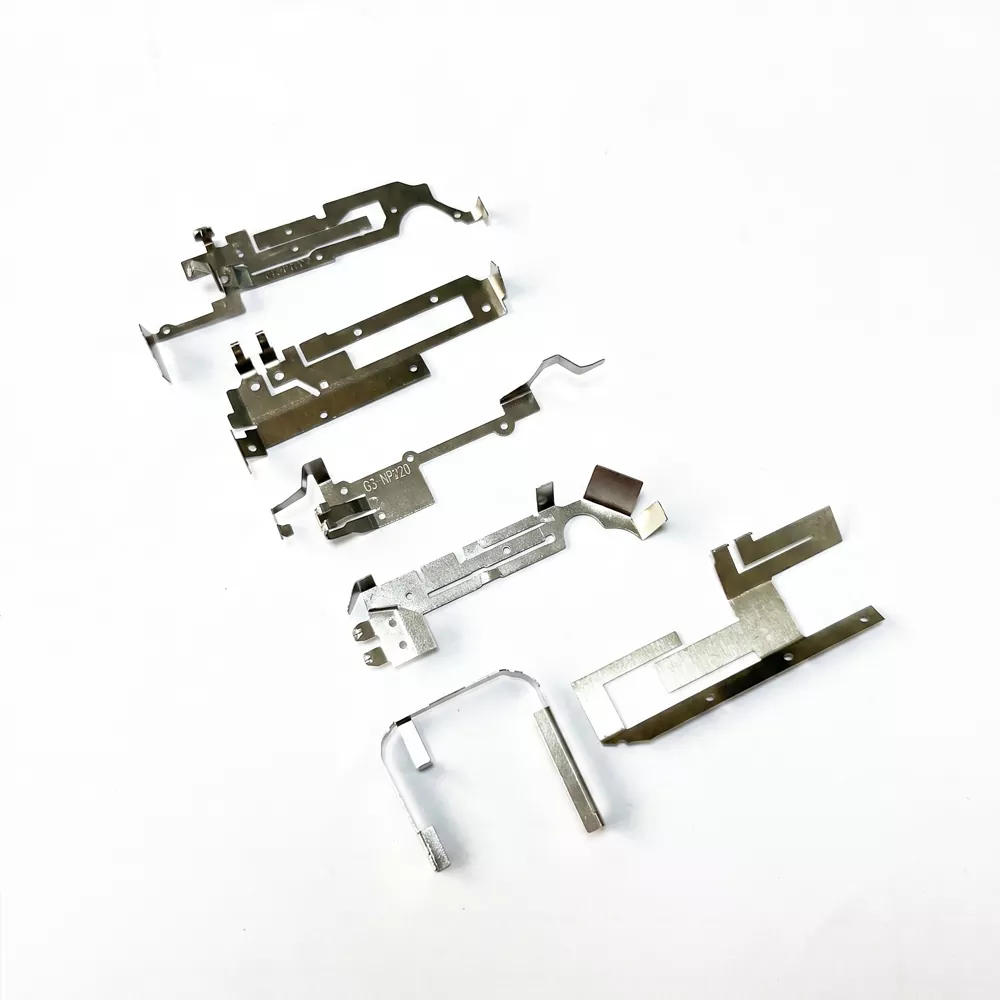

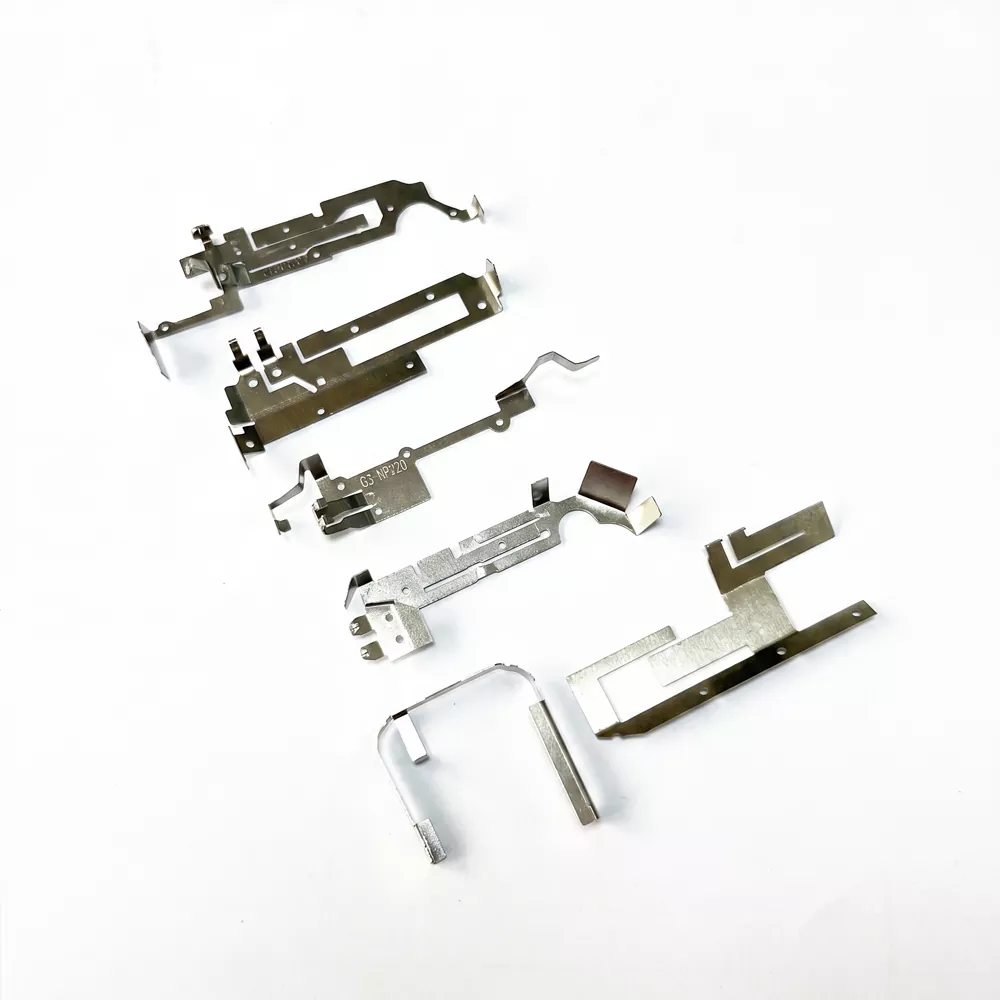

Металната щампована антена е радиочестотен компонент, произведен от ултратънка неръждаема стомана (като SUS301 или SUS304) или медна сплав чрез прецизен процес на щамповане. Обикновено с дебелина по-малка от 1 mm, той е проектиран да се приляга плътно към извити или неправилни повърхности на устройството, което го прави подходящ за компактни електронни продукти.

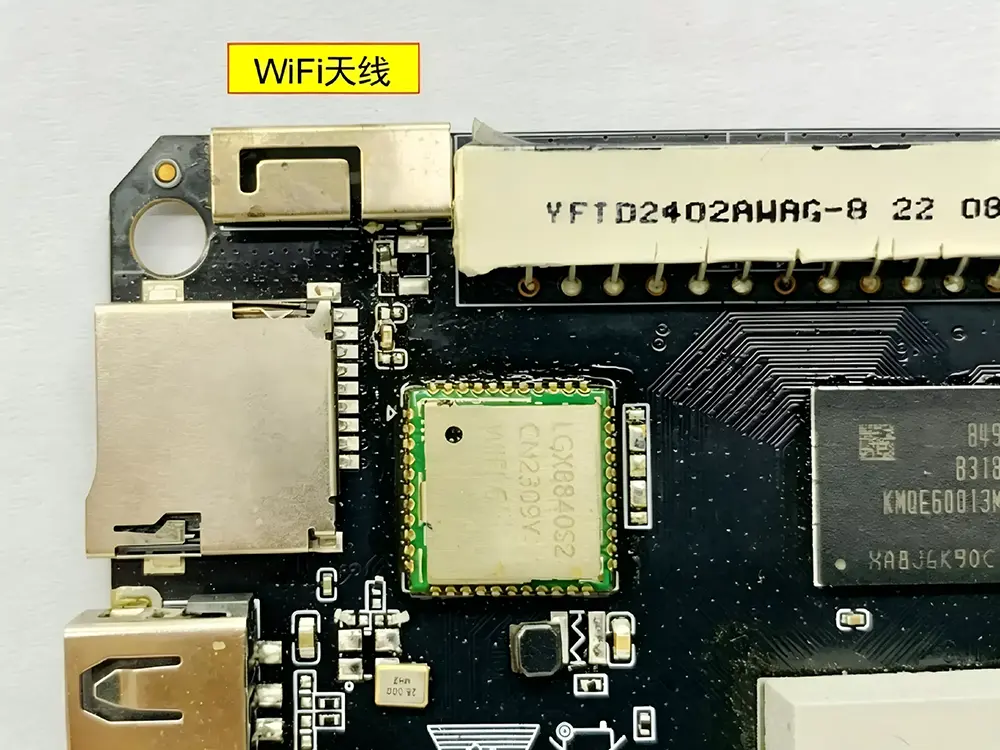

Тази антена работи чрез електромагнитен резонанс, генериран от нейната внимателно проектирана метална геометрия. По време на монтажа долните контактни точки се притискат към клемите на антената на PCB, образувайки надеждна електрическа връзка без запояване. Пружинната контактна структура осигурява стабилно предаване на сигнала, като същевременно абсорбира механичното напрежение чрез еластична деформация, поддържайки дългосрочна издръжливост при многократно сглобяване и условия на вибрации.

Основни технически спецификации

Металната щампована антена е проектирана за компактни радиочестотни приложения с контролиран импеданс и стабилни механични контактни характеристики.

Стандартизирани условия за изпитване

За да се осигури последователност на данните, всички RF и механични параметри се измерват при следните стандартизирани условия:

Измерване на импеданс и VSWR

Тестван с помощта на калибриран векторен мрежов анализатор (VNA) с референтна система от 50 Ω.

RF работна среда

Измервания, извършени в свободно пространство или полубезехова среда със стандартна референтна заземена равнина.

Тест за механичен контакт

Антената е монтирана на стандартна подложка за печатна платка с определена контактна височина и контролирана сила на натискане.

Условие за измерване на честотата

Централната честота, оценена след инсталирането в представителен корпус на устройството, за да се отчетат ефектите на разстройване.

Условия за температурен тест

Термичен цикъл, проведен от -40 ℃ до +85 ℃ при непрекъснато електрическо наблюдение.

Приложими устройства и сценарии за приложение

Ключова точка за продажба: Защо да изберете хардуерна пружинна антена?

Ефективен дизайн

Неговата структура с нисък профил може да се приспособи към извити или неправилни повърхности, помагайки за максимално увеличаване на вътрешното пространство за батерии и други компоненти.

Рентабилно сглобяване

Пресовото свързване към контактите на PCB елиминира процесите на запояване, намалявайки времето за сглобяване и производствените разходи в масовото производство.

Механична издръжливост

Еластичната контактна структура поддържа стабилна електрическа ефективност при вибрации, удари и повтарящи се механични натоварвания.

Прецизен дизайн за позициониране

Щамповани отвори за подравняване (кръгли и прорези) осигуряват прецизно позициониране между захранващата точка на антената и печатната платка по време на автоматизирано сглобяване.

Ръководство за инсталиране и инженерни препоръки

Следните указания за инсталиране са осигурени от Shenzhen Qianmu Communication Technology Co., Ltd., за да осигурят оптимална работа на Metal Stamp Antenna в приложения на системно ниво.

1. Дизайн на позициониране

Проектирайте поне два отвора за подравняване върху структурата на антената: един кръгъл отвор за основно позициониране и един удължен отвор за вторично подравняване. Разстоянието трябва да е достатъчно, за да осигури механична стабилност по време на монтажа.

2. Изисквания за разрешение

Пазете излъчващия елемент свободен от околните метални компоненти и проводими материали. Трябва да се поддържа подходяща свободна зона, за да се сведат до минимум ефектите на разстройване, причинени от близките структури. За стабилен монтаж може да се използва лепило.

3. Контрол на контактното налягане

Контактната сила между пружинната клема и захранващата подложка на печатната платка трябва да се контролира в рамките на определения механичен диапазон. Недостатъчното налягане може да повлияе на стабилността на радиочестотния контакт, докато прекомерното налягане може да доведе до трайна деформация на контактната структура.

4. Настройка на системно ниво

След сглобяването в окончателното устройство, производителността на антената може да се промени поради свързването с корпуса и околните компоненти. Препоръчва се окончателна настройка с помощта на векторен мрежов анализатор (VNA), за да се осигури резонансна точност на ниво система.

Как да изберем правилната хардуерна пружинна антена?

Когато избирате антена с метален печат, оценката трябва да се основава на следните ключови дизайнерски фактори:

Налично пространство на устройството

Измерете вътрешното пространство на кутията и изберете антена с подходяща дължина, ширина и дебелина, за да осигурите правилно механично прилягане.

Работна честота и честотна лента

Дефинирайте целевата комуникационна лента (напр. WiFi, Bluetooth или IoT ленти под GHz). За теснолентови дизайни, производителността на антената може да бъде фино настроена чрез структурна настройка по време на разработката.

Приложна среда

За автомобилна, външна или промишлена употреба се препоръчва избор на материал като SUS304 и повърхностно покритие за подобряване на устойчивостта на корозия и температурната стабилност.

Дизайн на печатни платки и монтаж

Осигурете правилно подравняване на точката на захранване върху печатната платка. Изберете подходяща монтажна структура (конструкция с пресоване или пружинен контакт), за да подобрите последователността на сглобяването и добива на масово производство.

Защо да изберете Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. се фокусира върху проектирането и производството на решения за метална антена за безжични устройства, поддържащи OEM/ODM разработка и персонализирани антенни структури за различни RF приложения.

Възможност за собствено производство

Прецизното щамповане и инструменталната екипировка се контролират вътрешно, осигурявайки стабилна последователност на производството и мащабируема продукция.

Персонализиране, управлявано от приложения

Структурите на антената могат да се регулират по отношение на геометрията, еластичността и повърхностната обработка, за да отговарят на изискванията на различни устройства и корпуси.

Контрол на качеството на ниво процес

Механичната надеждност и радиочестотните характеристики се проверяват по време на производството, включително проверки за стабилност на контакта и електрическа последователност.

Инженерна поддръжка по време на разработката

Предлага се техническа помощ от прототипиране до масово производство, включително насоки за интегриране на PCB и системно ниво.

ЧЗВ

В1: Каква е ефективността на сигнала на антената с метална скоба?

О: Поради компактния си размер, ефективността обикновено варира от 30% до 50%. Подходящо е за приложения с малък обсег и чувствителни към разходите, като например интелигентни домашни устройства. За изискванията за дълги разстояния Qianmu Communications също така предоставя оптимизирани антенни решения.

Q2: Какво трябва да направя, ако ухото за запояване е притиснато върху печатната платка и контактът е лош?

О: Осигурете правилната височина на подложката на печатни платки и правилното налягане на закрепването по време на монтажа. Пружинната структура е проектирана за стабилен контакт и се извършва стандартно тестване преди изпращане.

Q3: Поддържате ли вземане на проби от малки партиди?

О: Напълно подкрепям. Като професионален доставчик на антена с метален печат, ние разбираме изискванията по време на фазата на научноизследователска и развойна дейност и предлагаме гъвкави услуги за създаване на прототипи, за да ви помогнем бързо да напреднете във валидирането на проекта си.

Q4: Какво влияе на производителността на антената с метален печат?

 A: Производителността се влияе главно от оформлението на PCB, размера на основата, околния метал и структурата на корпуса.

Q5: Защо честотата се измества след инсталирането?

О: Металното обкръжение и материалите на корпуса могат да разстроят резонанса, което изисква окончателна настройка на системно ниво.

Q6: Какво причинява лоша работа на контакта?

О: Неправилната височина на подложката на PCB или недостатъчното налягане на пружината може да повлияе на електрическата стабилност.

Q7: Поддържате ли прототипиране? О: Да, както производството на проби, така и персонализирането на малки партиди се поддържат за валидиране на R&D.
