Монета Антена

Монетната антена е компактна, цилиндрична външна RF антена с форма на бутон. Проектиран като 2,4 GHz 5,8 GHz двулентова антена, той осигурява леко решение за безжично предаване за малки електронни устройства, използващи WiFi, Bluetooth и ZigBee комуникация.

Саморазработената антена с гумен прът с бутони на Qianmu Communication използва технология за леене под налягане и запечатване от една част. Той интегрира изцяло меден резонансен елемент и метален отразяващ екраниращ слой в долната част.

Оборудвана със стандартен интерфейс с резба SMA, тази SMA двулентова антена може да се монтира и закрепи директно към корпуса на устройството. В сравнение с тънките гумени прътови антени и вградените PCB антени, той предлага компактна, дискретна структура със запечатан корпус за вътрешни и външни приложения.

Как работи

Монетната антена използва вътрешен двуслоен пръстеновиден меден осцилатор за двулентово радиочестотно предаване и приемане. Основата с форма на бутон включва метален отразяващ слой, предназначен да управлява излъчването на сигнала и да намали влиянието на близките електронни компоненти.

1. Слоест дизайн на осцилатор:Горният слой е проектиран за честотната лента от 2,4 GHz, използвана от Bluetooth и ZigBee, докато долният слой поддържа честотната лента от 5,8 GHz, използвана от съвместими WiFi устройства. Посоченият VSWR в цялата лента е ≤1,35.

2. Базово екраниране и управление на смущенията:Долният метален отразяващ слой е предназначен да намали влиянието на електромагнитните смущения от основната платка на устройството, литиевата батерия и металния корпус. Действителната производителност зависи от средата на инсталиране и изисква тестване в готовото устройство.

3. Запечатан корпус и температурна устойчивост:Еднокомпонентният шприцован корпус е предназначен за опазване на околната среда. Посоченият работен температурен диапазон е от -35°C до +70°C. Свързаната с температурата честотна стабилност трябва да бъде потвърдена при определените условия на изпитване.

4. Съвпадение на RF импеданс:Антената използва номинален импеданс от 50Ω, за да поддържа RF интеграция и да намали несъответствието на импеданса. Усилването, VSWR и ефективността на излъчване могат да бъдат оценени чрез подходящо RF тестване.

Съвместимо оборудване и приложения

1. Умен дом:Като антена за интелигентни домашни устройства може да се използва в мини интелигентни портали, WiFi контакти, аларми за врати и прозорци и Bluetooth дистанционни управления. Компактната му структура помага за безжичното свързване в устройства с ограничено пространство за инсталиране.

2. Индустриален интернет на нещата:Тази безжична сензорна антена може да се счита за миниатюрни терминали за температура и влажност, възли за проследяване на складови активи и модули за безжично предаване на данни. Също така е приложимо за приложения с антени за IoT устройства, където честотната лента и условията на инсталиране отговарят на системните изисквания.

3. Преносима електроника:Като компактна антена за преносими устройства, тя може да се използва в ръчно оборудване за сканиране, преносими детектори и мини Bluetooth високоговорители. Оформлението на устройството и RF производителността трябва да бъдат оценени преди окончателното интегриране.

4. Устройства за сигурност:Тази антена за безжични устройства за сигурност може да е подходяща за малки безжични камери и системи за контрол на достъпа. За съвместими системи за достъп, базирани на Bluetooth, той може да служи като Bluetooth антена за контрол на достъпа.

5. RF аксесоари:Допълнителните аксесоари включват захранващи кабели SMA към IPEX и други съвместими компоненти за радиочестотна връзка. Изборът на конектор трябва да бъде потвърден спрямо безжичния модул и интерфейса на устройството.

Основни характеристики на продукта

Qianmu Communication предоставя опции за монетна антена за компактни безжични устройства, със спецификации и конфигурации на интерфейса, избрани според изискванията на приложението.

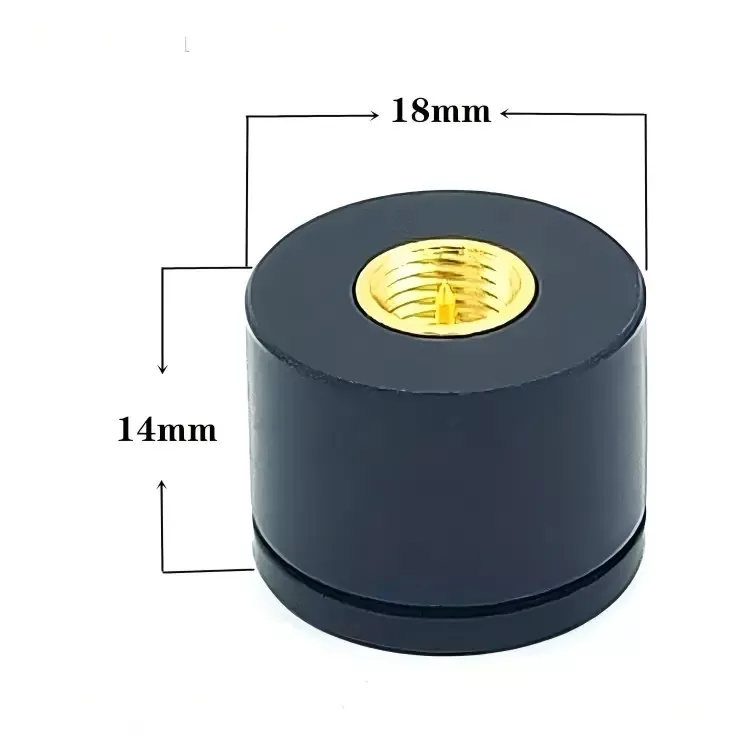

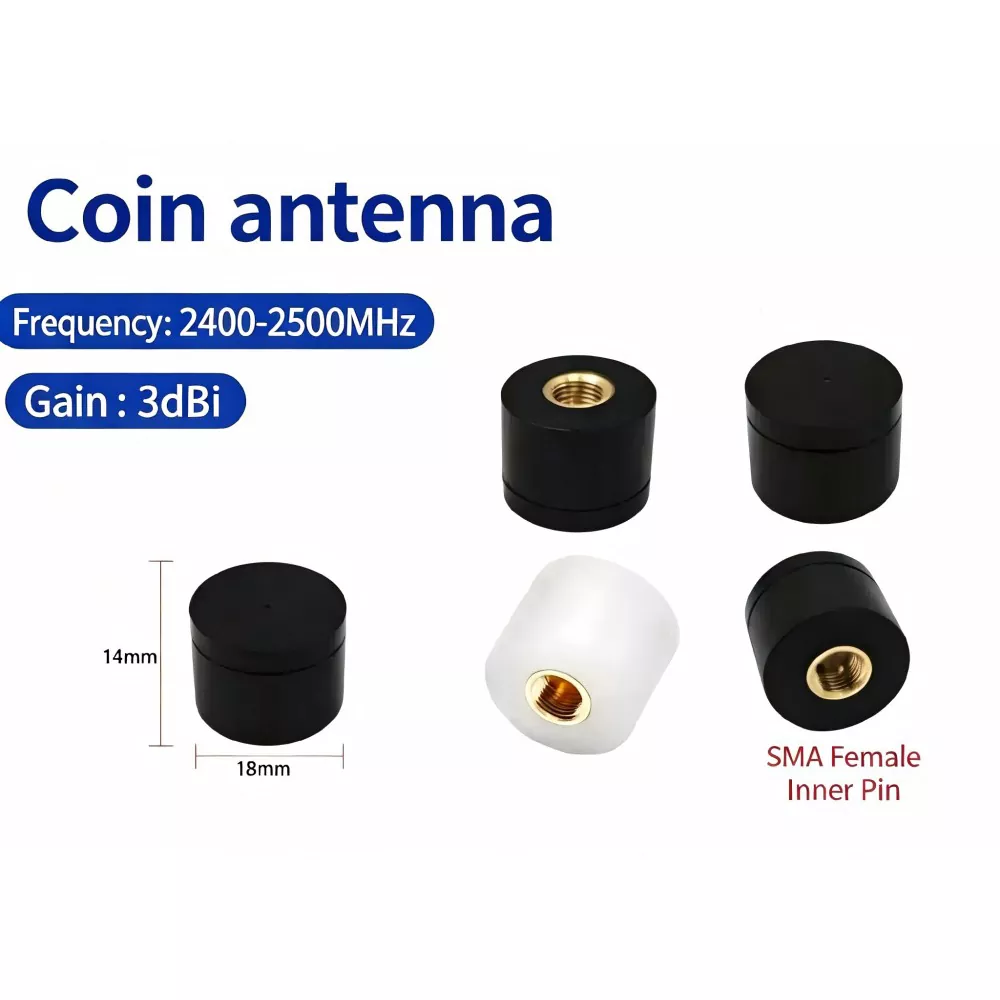

1. Компактна структура с форма на бутон:Предлага се в диаметри на основата 15 мм и 18 мм, с височина 14 мм. Малкият отпечатък поддържа инсталации, където пространството за външна антена е ограничено.

2. Двулентова работа:Тази мини WiFi антена поддържа посочените честотни диапазони от 2,4 GHz и 5,8 GHz. В зависимост от конфигурацията на устройството, антената може да се използва в съвместими WiFi, Bluetooth и ZigBee приложения. Потвърдете специфичните за протокола изисквания за честота преди избор.

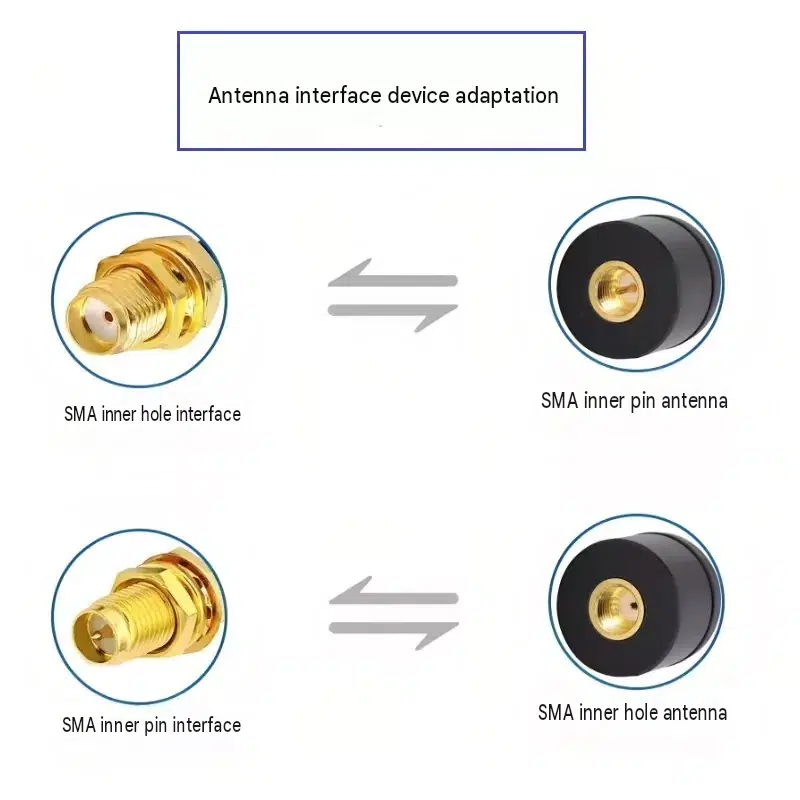

3. Опции на интерфейса:Стандартните конфигурации включват SMA интерфейси с различно разположение на контактите. Съвместимите аксесоари могат да включват клеми за запояване и захранващи кабели IPEX от първо поколение или четвърто поколение, в зависимост от избраната конфигурация.

4. Опазване на околната среда:Корпусът с рейтинг IP54 е проектиран да осигурява защита срещу проникване на прах и водни пръски. Предлагат се черни и бели варианти на корпуса според изискванията на склад и поръчка.

5. Персонализиране:Персонализираните опции за SMA антена могат да включват корекции на размерите, отпечатване на лого на корпуса и конфигурации на RF конектори. Наличността на склад, времето за изпълнение на пробата и цената на обема трябва да бъдат потвърдени за всяка поръчка.

Технически спецификации

Примери за приложение

1. Оборудване за интелигентен дом:Компактна антена може да се инсталира на WiFi аларма за врати или прозорци, където пространството на жилищата е ограничено. Крайният обхват на свързване зависи от разположението на антената, стените, смущенията и RF конфигурацията на устройството.

2. Индустриални сензорни терминали:Безжична сензорна антена може да се използва с оборудване за наблюдение на температурата и влажността. За устройства с метален корпус трябва да се оцени позиционирането на антената и заобикалящата земна структура, за да се определи техният ефект върху RF характеристиките.

3. Оборудване за контрол на достъпа на открито:Външно монтирана антена може да поддържа съвместими Bluetooth устройства за контрол на достъпа. Корпусът, уплътнението на съединителя и монтажното устройство трябва да бъдат проверени спрямо необходимите условия на околната среда.

4. Ръчно оборудване:Тази мини антена за преносими устройства може да се счита за безжични скенери за баркод и друга преносима електроника, изискваща компактна външна антена. Стабилността на връзката трябва да бъде валидирана в предвидената работна среда.

Ръководство за избор и поръчка

1. Избор на честота:За устройства, използващи съвместими WiFi и Bluetooth конфигурации, оценете 2,4 GHz и 5,8 GHz двулентов модел. За приложения само с Bluetooth може да се обмисли еднолентова конфигурация от 2,4 GHz, ако е налична.

2. Инсталационна среда:За устройства с метални корпуси прегледайте монтажната позиция на антената, хлабината и заземяването. Отразяващата основа не елиминира необходимостта от радиочестотно тестване в крайния корпус.

3. Избор на размер:Помислете за версия с диаметър 15 мм, когато мястото за монтаж е ограничено. 18-милиметровата версия може да се обмисли, когато наличното пространство и изискваните радиочестотни характеристики го поддържат; потвърдете производителността, вместо да приемете, че по-големият модел винаги осигурява по-висока печалба.

4. Изисквания за интерфейс и експортиране:Потвърдете дали устройството изисква SMA интерфейс с вътрешен щифт или с вътрешен отвор. Адаптерни кабели IPEX, конфигурации на конектори и неутрална експортна опаковка могат да бъдат обсъдени при изготвяне на поръчка.

ЧЗВ

1. Може ли тази антена да се използва с устройства в метален корпус?

Може да е подходящо за устройства с метален корпус, но производителността зависи от позицията на монтиране на антената, разстоянието, структурата на земята и дизайна на корпуса. Отражателната основа е предназначена да помогне за управление на взаимодействието с близките структури. Препоръчва се тестване в готовото устройство.

2. Може ли интерфейсът SMA да бъде променен на IPEX?

Може да са налични съвместими захранващи кабели и интерфейсни конфигурации, включително определени IPEX поколения. Моля, потвърдете необходимия тип конектор, дължина на кабела и разположение на инсталацията, преди да поръчате.

3. Може ли да се предостави протокол от лабораторни изследвания?

RF тестова документация може да е налична за приложими продуктови конфигурации. Потвърдете наличните отчети, измерените параметри и условията на тестване с Qianmu Communication, преди да направите поръчка.

4. Тази 2,4 GHz 5,8 GHz двулентова антена подходяща ли е за WiFi и Bluetooth устройства?

Посочените честотни диапазони покриват 2,4 GHz и 5,8 GHz работа. Съвместимостта зависи от безжичния протокол на устройството, необходимата честотна лента, конектор и RF дизайн. За ZigBee устройства, работещи на 2,4 GHz, потвърдете съответстващата конфигурация и валидирайте производителността в крайния продукт.

5. Може ли конфигурацията на конектора или кабела да бъде персонализирана?

Персонализирани конфигурации на SMA антена може да са налични за различни интерфейси на устройства и изисквания за инсталиране. Осигурете типа конектор, дължината на кабела, честотния диапазон и целевото приложение, за да може да се оцени необходимата конфигурация.

6. Може ли тази антена да се използва в интелигентни сензори и преносимо оборудване?

Може да е подходящо за WiFi антена за приложения на интелигентни сензори и други компактни безжични продукти, когато честотният диапазон и RF характеристиките отговарят на изискванията на устройството. За преносимо оборудване, оценете наличното пространство за монтаж, материалите на корпуса и позицията на антената, преди да финализирате дизайна.
