Как една цифрова фото рамка WiFi антена може да подобри безжичната производителност и дистанционното предаване на изображения

Когато интелигентните рамки за снимки се нуждаят от надеждна облачна синхронизация, бързи актуализации на изображения и стабилна безжична връзка, правилнотоЦифрова фоторамка WiFi антенасе превръща във важен хардуерен компонент.Цянмуразработва специални антенни решения за компактни цифрови фоторамки, като помага на производителите да се справят със затихването на сигнала, вътрешните смущения и ограниченото пространство за инсталиране чрез RF дизайн, специфичен за приложението.

Цифровата фоторамка зависи от WiFi за функции като синхронизиране в облака, дистанционно предаване на снимки, планирани актуализации на съдържание и управление на устройство, базирано на приложения. Въпреки това, антената работи в компактен корпус, съдържащ екрани, батерии, печатни платки и други компоненти, които могат да повлияят на RF характеристиките. Специална антена може да бъде проектирана според физическата структура на рамката, работните ленти, конектора, маршрутизирането на кабела и позицията на монтаж. Решението на Qianmu поддържа 2,4 GHz и 5 GHz приложения със стандартни спецификации, включително 50Ω импеданс, SWR от ≤1,8, 2–4 dBi усилване и FPC, PCB SMT или външни конфигурации с адхезивни пръти. Персонализирани размери, конектори, дължини на кабели и RF параметри също са налични за различни дизайни на устройства.

Съдържание

1. Защо една цифрова фоторамка се нуждае от специална WiFi антена?
2. Как работи антената в интелигентна рамка за снимки?
3. Какви спецификации трябва да оценят купувачите?
4. Къде могат да се използват тези антени?
5. Как трябва да се инсталира WiFi антена?
6. Как трябва производителите да изберат правилната антена?
7. Защо да помислите за Qianmu за персонализирано производство на антени?
8. Често задавани въпроси

Защо една цифрова фоторамка се нуждае от специална WiFi антена?

Интелигентната цифрова фото рамка е повече от дисплей. Много модерни модели се свързват с рутери, мобилни приложения, облачни платформи или системи за управление на съдържание, така че потребителите да могат дистанционно да качват изображения и да управляват показваното съдържание. Това прави безжичната комуникация важна част от цялостното изживяване на продукта.

Трудността е, че фото рамката обикновено има ограничено вътрешно пространство. Дисплеят, батерията, дънната платка, високоговорителят, металните компоненти и друга електроника могат да повлияят на работата на антената. Универсалната антена може да работи в лабораторни условия, но да се държи по различен начин, след като бъде интегрирана в готовия корпус.

Следователно специална антена е проектирана според действителната среда на приложение. Продуктовата информация на Qianmu показва, че неговото решение е оптимизирано за компактни 7-инчови до 15,6-инчови фоторамки и за потенциални смущения, причинени от екрани, батерии и дънни платки.

• Поддържа стабилна облачна свързаност и дистанционно предаване на изображения.
• Проектиран за компактни вътрешни инсталационни пространства.
• Предлага се за 2,4 GHz и 5 GHz безжични приложения.
• Може да се конфигурира с различни конектори и дължини на кабела.

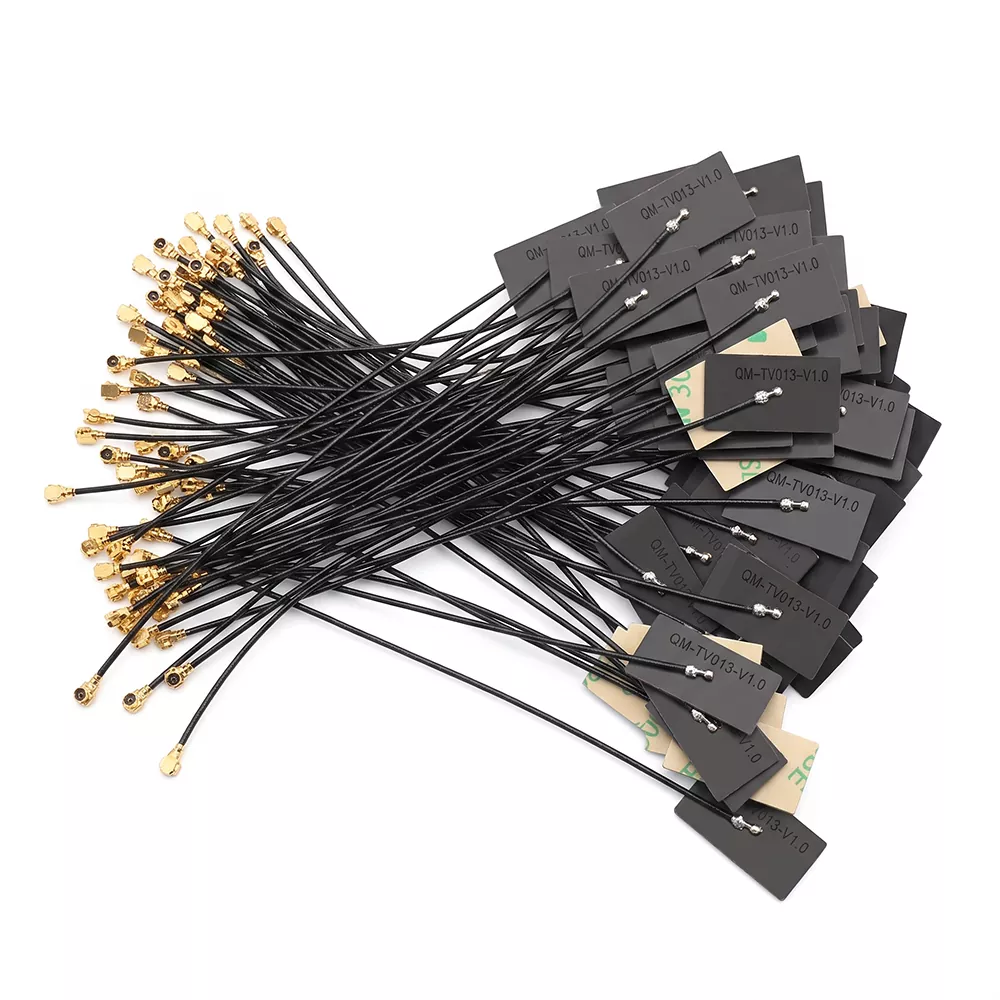

• Поддържа FPC, PCB SMT и външни антенни структури с лепило.

Как работи антената в интелигентна рамка за снимки?

Антената извършва двупосочно преобразуване между електрически сигнали и електромагнитни вълни. По време на предаване WiFi модулът на фото рамката изпраща електрически RF сигнал към антената. Антената излъчва сигнала през околното пространство към безжичен рутер или точка за достъп.

По време на приемането безжичните сигнали от рутера се улавят от антената и се преобразуват обратно в електрически сигнали за обработка от WiFi модула. Тази двупосочна комуникация позволява функции като:

1. Отдалечено качване на изображения.
2. Синхронизиране на снимки в облак.
3. Актуализации на съдържанието на мобилното приложение.
4. Планирано управление на дисплея.
5. Мрежово управление на устройството.

За продуктовите инженери ефективността на антената не може да бъде оценена независимо от корпуса. Местоположението на инсталацията, разстоянието от земята, маршрутизирането на кабелите, околните материали и близките електронни компоненти могат да повлияят на практическото радиочестотно представяне.

Какви спецификации трябва да оценят купувачите?

Изборът на антена единствено по външен вид или тип конектор може да създаде проблеми по време на тестване на прототип или масово производство. RF инженерите и екипите за закупуване трябва да прегледат честотния диапазон, импеданса, SWR, усилването, структурата на антената, спецификацията на кабела, конектора и изискванията за околната среда, преди да потвърдят даден модел.

Тези параметри винаги трябва да се разглеждат заедно с крайния корпус и безжичния модул. По-високото номинално усилване не означава автоматично по-добро представяне във всеки продукт, тъй като ефективността и съвпадението на антената зависят силно от околната структура.

Къде могат да се използват тези антени?

Специална антена може да поддържа различни категории продукти с интелигентна фоторамка. Общото изискване е надеждна безжична комуникация в компактен електронен корпус.

• Домашни умни рамки за снимки:Подходящ за 7-инчови, 8-инчови, 10,1-инчови, 12-инчови и 15,6-инчови продукти.
• Сензорни облачни рамки:Поддържа продукти, които получават снимки чрез мобилни приложения и облачни платформи.
• Рамки за търговски дисплеи:Приложимо за хотелски дисплеи, информационни екрани за къщи за гости, рекламни рамки за лобита и корпоративни дисплеи.
• Преносими подаръчни продукти:Полезно за захранвани с батерии безжични рамки за снимки, предназначени за потребителски и трансгранични пазари за електронна търговия.
• Вградена електроника:Може да се интегрира с решения за дънни платки, базирани на платформи като Rockchip, Allwinner и ESP32.

За нестандартни продукти разработването на антена може да се основава на структурни чертежи, пространство за инсталиране, изисквания за интерфейс и безжичния модул, използван от готовото устройство.

Как трябва да се инсталира WiFi антена?

Правилната инсталация е от съществено значение, тъй като дори технически подходяща антена може да изпита влошаване на производителността, ако е позиционирана неправилно вътре в корпуса.

Стъпка 1: Подгответе мястото за инсталиране

Изключете фото рамката и свалете задния капак. Почистете предвидената зона за инсталиране и се уверете, че има достатъчно място за тялото на антената и коаксиалния кабел. Избягвайте места, където метални конструкции могат да пречат на радиочестотния път.

Стъпка 2: Позиционирайте антената

За FPC антена, поставете залепващата антена плоско срещу подходяща вътрешна повърхност. Избягвайте директни смущения от дисплея, батерията, компонентите на дънната платка и други потенциални радиочестотни препятствия. Външните антени със самозалепващи се пръти трябва да бъдат сигурно позиционирани в определената им точка за монтаж.

Стъпка 3: Свързване и тестване

Свържете антената към WiFi модула, като използвате правилния RF конектор. Поддържайте коаксиалния кабел организиран и избягвайте ненужни остри огъвания, компресия или оплитане. След повторно сглобяване на корпуса, тествайте мрежовата свързаност, дистанционното предаване на изображение и продължителната работа.

За масово производство производителите трябва да следват стандартизиран монтажен чертеж. Последователното позициониране на антената помага за намаляване на различията между производствените единици.

Как трябва производителите да изберат правилната антена?

Продуктовите екипи трябва да оценят избора на антена като част от цялостната безжична система, вместо да я третират като изолиран компонент. Следният контролен списък може да помогне за намаляване на прототипните и производствените рискове.

1. Потвърдете безжичната лента.Определете дали устройството изисква 2,4 GHz, 5 GHz или двулентова работа.
2. Проверете наличното място за инсталиране.Измерете площта на антената и разгледайте позицията на дисплея, батерията, печатната платка и корпуса.
3. Съпоставете RF конектора.Проверете дали модулът изисква IPEX4, MHF1, RP-SMA или друг интерфейс.
4. Определете изискванията за кабела.Дължината на кабела и трасето трябва да се определят преди финализирането на антената.
5. Оценете RF ефективността в крайния продукт.Тестването на прототипа трябва да се извърши, след като антената е инсталирана в действителния корпус.
6. Поискайте проби преди масово производство.Примерното валидиране помага да се потвърди съвместимостта и намалява риска от широкомащабни проблеми със сигнала.
7. Помислете за възможността за персонализиране.Производител, способен да регулира размерите, усилването, конекторите и спецификациите на кабелите, може да поддържа по-добре нестандартни дизайни на продукти.

За екипите за доставки директната комуникация с производителя на антената може също да опрости техническите разяснения, тестването на проби, координирането на производството и последващите промени в дизайна.

Защо да помислите за Qianmu за персонализирано производство на антени?

Цянму Communication се фокусира върху изследването, разработването и производството на комуникационни антени, включително FPC антени, PCB антени, WiFi антени, Bluetooth антени, 5G антени, GPS антени и персонализирани RF решения.

За приложения с цифрови рамки за снимки Qianmu предоставя специални дизайни, вместо да разчита само на общи конфигурации на антени. Неговите производствени възможности поддържат персонализиране въз основа на размери на продукта, комуникационни модули, работна честота, позиция на монтаж, изисквания за конектори и спецификации на кабела.

Публикуваните от производителя продуктови спецификации включват съответствие с RoHS и REACH, докато съдействието за сертифициране по CE и FCC може да бъде осигурено според изискванията на проекта. За OEM и ODM проекти купувачите могат също да оценят мостри, преди да преминат към масово производство.

За допълнителна информация относно възможностите на антената на Qianmu, разгледайтеРешения за производство на антени Цянмуили прегледайте посветенияПродуктова страница с WiFi антена за цифрова фоторамка.

Често задавани въпроси

Могат ли размерите на антената и конекторът да бъдат персонализирани?

да Qianmu поддържа персонализиране на размерите на антената, дължината на кабела, параметрите на усилването и типовете конектори според структурата на устройството, пространството за инсталиране и интерфейса на WiFi модула.

Антената поддържа ли 2,4 GHz и 5 GHz WiFi?

Стандартната спецификация поддържа 2400–2500 MHz и 5150–5850 MHz. Конкретни конфигурации на честотната лента могат да бъдат обсъдени според безжичния модул и изискванията на приложението.

Кои антенни структури се предлагат за цифрови фоторамки?

Наличните структури включват FPC гъвкави антени, PCB SMT антени и външни антени със самозалепващ се прът. Подходящата структура зависи от корпуса, наличното пространство, метода на инсталиране и RF дизайна.

Какво трябва да се тества, преди да се направи групова поръчка?

Производителите трябва да тестват антената в кутията на готовия продукт и да оценят безжичната стабилност, дистанционното предаване на изображение, надеждността на връзката и производителността при реалистични работни условия. Това помага да се идентифицират проблемите с интеграцията преди масовото производство.

Може ли антената да се използва за търговски цифрови дисплеи?

да Гамата от приложения включва търговски интелигентни рамки за дисплеи, дисплеи за хотели и къщи за гости, рекламни рамки за лобита, корпоративни дисплеи и други приложения за свързани цифрови фоторамки.

Заключение

Надеждната безжична връзка е от съществено значение за модерните интелигентни рамки за снимки, които зависят от синхронизация в облака и дистанционно управление на съдържанието. Изборът на антена въз основа на честота, съвпадение на RF, пространство за инсталиране, конектор, маршрутизиране на кабела и действителна производителност на корпуса може да помогне на производителите да изградят по-последователна безжична система. Ако разработвате нова рамка за снимки, заменяте съществуваща антена или планирате OEM/ODM производство,свържете се с насза да обсъдите размерите на вашата антена, честотните изисквания, конфигурацията на съединителя, пробите и персонализираните производствени нужди с инженерния екип на Qianmu.
