Цифрова фоторамка WiFi антена

Какво е цифрова фото рамка WiFi антена

WiFi антената за цифрова фоторамка е специализирана радиочестотна приемо-предавателна антена, проектирана специално за интелигентни облачни фоторамки, търговски рекламни фоторамки и домашни електронни фоторамки. Той е специално проектиран да побира вътрешната структура на фоторамки, да минимизира електромагнитните смущения и да отговаря на изискванията за ниска консумация на енергия, което го отличава от стандартните универсални WiFi антени.

След инсталирането стандартните антени лесно се екранират от екрани, батерии и дънни платки, което води до лошо качество на сигнала, чести прекъсвания на връзката и забавяне по време на дистанционно предаване на изображение. Той е оптимизиран чрез електромагнитна симулация, специално проектиран да пасне на компактното вътрешно пространство на 7–15,6-инчови рамки, осигурявайки стабилна облачна свързаност и гладко дистанционно прехвърляне на изображения.

Shenzhen Qianmu Communication Technology Co., Ltd., като китайски оригинален производител и производител, независимо проучва, разработва и произвежда WiFi антени за цифрови фото рамки. Ние поддържаме задгранични доставки, OEM производство и персонализирано разработване, като служим като надежден доставчик за клиенти по целия свят.

Принцип на работа на продукта

Основният принцип на работа на WiFi антената на цифровата фото рамка е двупосочното преобразуване и предаване на електрически сигнали в електромагнитни вълни. Разчитайки на двулентова 2.4G/5G RF предавателна технология, тя позволява стабилен и ефективен безжичен обмен на данни между цифровата фото рамка, рутера, мобилното приложение и облачния сървър по време на целия процес.

1. Процес на предаване на сигнал: Основната платка на цифровата фото рамка преобразува локални изображения, видеоклипове и текстово съдържание в електрически сигнали, които след това се предават към WiFi антената на устройството. Антената трансформира тези електрически сигнали във високочестотни електромагнитни вълни, излъчвайки ги навън към домашен или търговски WiFi рутер, като по този начин завършва качването на данни от устройството и синхронизирането в облак.

2. Процес на приемане на сигнал: Изображенията и командите за актуализиране, изпратени от мобилното приложение или облачния бекенд, се преобразуват от рутера в електромагнитни вълнови сигнали, които след това се предават навън. Wi-Fi антената на цифровата фото рамка прецизно улавя тези безжични сигнали, преобразувайки електромагнитните вълни обратно в електрически сигнали. След това тези сигнали се изпращат до Wi-Fi модула на устройството, позволявайки изтегляне на съдържание, отдалечени актуализации и мрежово базирано управление на устройството.

Гама съвместими устройства

Тази WiFi антена за цифрова фоторамка е съвместима с 99% от интелигентните цифрови фоторамки на пазара, покривайки всички категории, включително домашни, търговски, подаръчни и инженерни приложения. Предлага отлична съвместимост и може да се монтира директно, без да се изискват допълнителни модификации на формата.

• 7-инчови, 8-инчови, 10,1-инчови, 12-инчови и 15,6-инчови пълноразмерни домашни интелигентни облачни цифрови фоторамки

• Устройство с цифрова фоторамка със сензорен екран, което поддържа дистанционно изпращане на изображения чрез мобилно приложение, синхронизиране в облак и планирани актуализации

• Търговски интелигентни рамки за дисплеи за хотели и къщи за гости, цифрови фоторамки за лоби реклама, дисплеи за корпоративна култура

• Най-продаваният подарък в трансграничната електронна търговия: Цифрова фоторамка, преносима безжична цифрова фоторамка с батерия

• Вграден модул на дънната платка за цифрова фото рамка, базиран на решения Rockchip, Allwinner и ESP32

Като професионален производител, ние можем да персонализираме WiFi антени за цифрова фоторамка въз основа на структурните чертежи на оборудването на клиентите, пространството за инсталиране и изискванията за интерфейс, като гарантираме съвместимост с нестандартни устройства със специални размери и уникални конфигурации за монтаж.

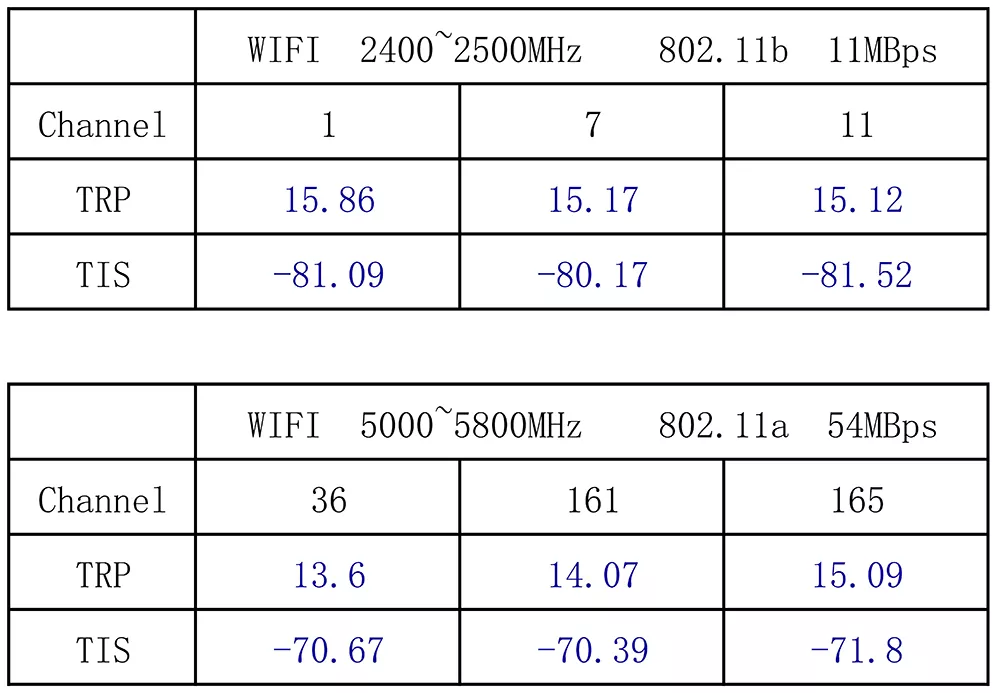

Подробни технически спецификации

Сравнение на продукти с конкуренти

Ръководство за инсталиране и използване

Тази WiFi антена за цифрова фоторамка е лесна за инсталиране, не изисква професионални инструменти, подходяща както за сглобяване в масово производство, така и за подмяна след продажбата. Целият процес отнема само три прости стъпки и пасва на всички модели:

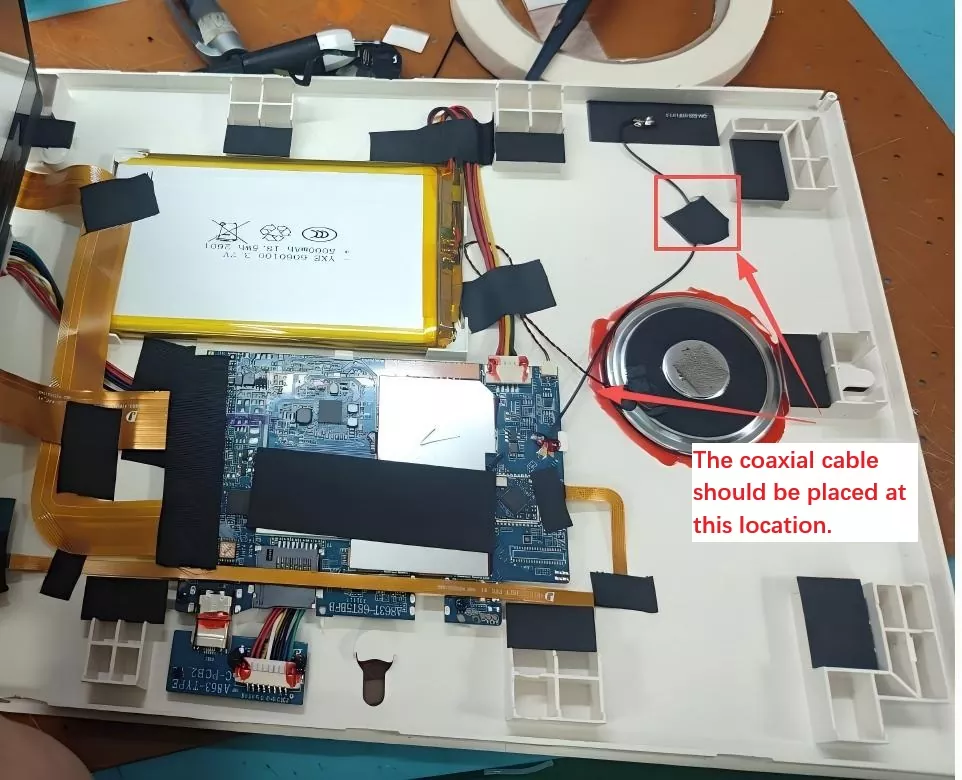

1. Предварителна инсталация: Изключете захранването на цифровата фото рамка, отстранете задния капак на устройството, почистете праха и отломките от вътрешната инсталационна зона, уверете се, че няма метални препятствия или компресия на проводник в инсталационната зона и запазете достатъчно място за окабеляване на антената.

2. Закрепете тялото на антената: Отлепете задното лепило на FPC гъвкавата антена и я прикрепете плоско към празната зона на вътрешната стена на рамката, като избягвате източници на смущения като екрана, батерията и чиповете на дънната платка. За външната антена със залепващ се прът, фиксирайте я директно върху обозначената позиция на интерфейса на корпуса на устройството, за да осигурите стабилно и сигурно прилягане без разхлабване.

3. Свързване на интерфейс и отстраняване на грешки: Точно поставете интерфейса на антената в порта на WiFi модула на устройството, здраво го закрепете на място, организирайте кабелите, за да избегнете компресия, огъване или заплитане, след това затворете задния капак, включете устройството и тествайте мрежовата свързаност и функциите за дистанционно предаване на изображения. Инсталирането е завършено, след като се потвърди стабилен сигнал.

Съвет за инсталиране: За групово сглобяване следвайте стандартизираните монтажни чертежи, предоставени от нашата фабрика, за да осигурите максимална последователност на сигнала във всички модули. Ако имате нужда от персонализирани монтажни чертежи, моля, свържете се с производителя, за да ги получите безплатно.

Ръководство за избор на продукт

Много клиенти купувачи често правят грешки при избора на модели, което води до повреда на сигнала на партидното оборудване и скок в следпродажбеното обслужване. Когато избирате WiFi антени за цифрови фоторамки, обърнете се към следните ключови критерии, за да осигурите точен избор:

1. Дайте приоритет на моделите, специфични за сцената, и избягвайте общите опции за запълване. Общите антени нямат оптимизация за среди с фоторамки; въпреки че може да изглеждат икономически ефективни, те всъщност имат много висок процент на неуспех в масовото производство. Винаги избирайте специални антени, специално проектирани за цифрови фоторамки, оптимизирани за затворени, устойчиви на смущения среди.

2. Проверете ключовите параметри и съответствайте на решението на устройството. Изберете подходящия модел въз основа на Wi-Fi стандарта на устройството (Wi-Fi 4/Wi-Fi 5/Wi-Fi 6), мястото за инсталиране, типа интерфейс и дължината на кабела. Несъответстващите параметри директно ще доведат до лошо качество на сигнала или невъзможност за свързване към мрежата.

3. Дайте приоритет на директното снабдяване от фабриката и избягвайте посредниците. Директните фабрики предлагат персонализиране на спецификациите, тестване на проби, доклади за сертифициране и следпродажбена поддръжка, докато посредниците не могат да предоставят техническа помощ, липсва им контрол на качеството и често водят до значителни вариации от партида до партида.

4. Тествайте проби преди групова доставка: Извършете тестване на място преди пълномащабно производство, за да проверите стабилността на сигнала за работа в мрежа на дълги разстояния, свързаност с множество устройства и удължени периоди на готовност. Правете групови поръчки само след като потвърдите, че всички параметри са правилни, като по този начин избягвате рисковете за масово производство.

ЧЗВ

Q1: Тази WiFi антена за цифрова фото рамка поддържа ли потребителски размери и интерфейси?

О: Да, поддържаме персонализиране. Като производител, ние можем да приспособим дължината на кабела, размерите на антената, параметрите на усилването и типовете конектори според структурата на оборудването на клиента, изискванията за интерфейс и пространството за инсталиране и да предоставим безплатно тестване на проби.

Въпрос 2: Може ли продуктът да се изнася и има ли съответните сертификати?

A: Всички продукти са RoHS и REACH сертифицирани, отговарящи на световните стандарти за износ. Можем да помогнем на клиентите да получат CE, FCC и други сертификати, което ги прави подходящи за трансгранична електронна търговия и обяви за супермаркети в чужбина.

Q3: Колко подобрения предлага в реална употреба в сравнение с обикновена Wi-Fi антена?

О: Стабилността на сигнала се е подобрила с над 40%, вероятността за прекъсване на връзката е намалена с 90%, значително подобрявайки потребителското изживяване при мрежови сценарии на дълги разстояния и много устройства, напълно разрешавайки проблеми като забавяне и офлайн проблеми при дистанционно прехвърляне на изображения към цифрови фоторамки.
