WiFi антена за слушалки

WiFi антената за слушалки е компактна, силно адаптивна антена за безжична комуникация и служи като основен хардуер, позволяващ на слушалките да се свързват с WiFi, да предават аудио с висока разделителна способност безжично, да извършват облачни актуализации на фърмуера и да постигат аудио-видео синхронизация с ниска латентност. За разлика от конвенционалните външни антени или стандартните Bluetooth антени, тази специална WiFi антена за слушалки е специално оптимизирана за тесните пространствени ограничения на слушалките, които се поставят над ушите, метална екранировка на корпуса, плътно прилепнало носене, което причинява пречка за сигнала, и сложни вътрешни сигнални среди. Той се отличава с по-малък форм фактор, по-силна способност против смущения и превъзходна производителност при проникване на сигнала.

Като опитен производител на WiFi антена за слушалки, ние се отдалечихме от общия, универсален подход към дизайна на антената. Вместо това ние се фокусираме върху уникалните случаи на употреба на устройства със слушалки, разработвайки леки, силно съвместими и стабилни решения за специална антена. Тези продукти ефективно разрешават често срещани проблеми в индустрията като прекъсване на връзката, забавяне, изкривяване на звука и слаба сила на сигнала, които обикновено се срещат при стандартни антени в слушалки. Нашите антени са широко съвместими с всички видове устройства, включително потребителски аудио-визуални слушалки, слушалки за електронни спортове, бизнес шумопотискащи слушалки за уши и образователни слушалки за слушане.

Основен работен принцип

Основният принцип на работа на WiFi антената за слушалки разчита на технология за RF преобразуване на електромагнитни вълни и принципи за съвпадение на резонанса, интегрирайки се с RF веригата на слушалките за постигане на двупосочно предаване на сигнала. Осигурява висока ефективност, ниска консумация на енергия, стабилност и силна способност против смущения по време на работа. Работният процес се състои от два основни модула: предаване на сигнал и приемане на сигнал, включващи ясни принципи, зряла технология и прецизно проверимо изпълнение.

1. Принцип на предаване на сигнала: Главната платка на слушалката преобразува аудио данни и команди за управление във високочестотни електрически сигнали, които се предават чрез прецизно съгласувана импедансна верига към Wi-Fi антената на слушалката. Вътре в антената многослойна микролентова резонансна структура трансформира електрическите сигнали в двулентови 2.4GHz/5GHz електромагнитни вълни, излъчващи се във всички посоки, за да позволи безжичен обмен на данни между слушалките и рутери, компютри или мобилни устройства.

2. Принцип на приемане на сигнал: WiFi електромагнитните вълнови сигнали, излъчвани от външни устройства, се улавят напълно от WiFi антената на слушалките. Тези сигнали преминават през резонансна кухина в антената, която филтрира съответната честотна лента и премахва шумовите смущения. След това електромагнитните вълни се преобразуват обратно във високочестотни електрически сигнали и се предават към декодиращия чип на слушалката, където аудио и команди за данни се получават и декодират.

Оптимизирахме разположението на антената и метода на поляризация, за да се справим с проблемите с екранирането на сигнала, причинени от метални ленти за глава, батерии и аудио драйвери в слушалките. Това позволява на антената да поддържа висока ефективност на излъчване дори в компактен, затворен корпус, постигайки измерена скорост на загуба на сигнал от по-малко от 8%, което значително надминава стандартните показатели за индустриални антени.

Гама съвместими устройства

Като професионален доставчик на WiFi антени за слушалки, нашите продукти предлагат отлична съвместимост, поддържайки 99% от безжичните слушалки за над ушите на пазара в момента. Те покриват широк набор от сценарии и категории устройства. Съвместимите модели са изброени по-долу:

• Слушалки за игри: Поддържат WiFi 6 мрежи с ниска латентност, съвместими с компютърни и конзолни устройства за игри за синхронизирано аудио и видео

• Аудио-визуални слушалки с висока разделителна способност: домашни HiFi безжични слушалки, шумопотискащи аудио-визуални слушалки и слушалки, съвместими с домашно кино

• Слушалки за бизнес офис: безжични слушалки за отдалечени срещи, шумопотискащи офис слушалки и слушалки, предназначени за онлайн класове

• Образователни слушалки: Слушалки за обучение в кампуса, безжични слушалки за онлайн преподаване

• Интелигентни носими шапки: интелигентни слушалки с Wi-Fi свързаност и завладяващи VR-съвместими аудио слушалки

• Индустриални слушалки: безжични слушалки за комуникация в работилница и шумопотискащи WiFi слушалки за проверка на оборудването

Персонализираните WiFi антени за слушалки също могат да бъдат проектирани според размерите на дънната платка на устройството на клиента, структурата на шасито и изискванията на честотната лента, поддържайки персонализирани конфигурации като нестандартни размери, специални импеданси и насочено излъчване, отговарящи на разнообразните производствени нужди на различни производители.

Предимство на диференциацията

Често срещаните антени за слушалки на пазара често страдат от слаби сигнали, чести прекъсвания на връзката, голямо забавяне, голям размер и податливост на смущения. Като водещ производител на WiFi антени за слушалки, ние оптимизирахме нашите продукти итеративно, за да се справим с тези болезнени точки в индустрията, предоставяйки пет основни предимства - производителността в реалния свят значително превъзхожда конкурентите.

Двулентово пълно покритие, безпроблемно предаване с нулево забавяне

1. Поддържа двулентово Wi-Fi предаване на 2,4 GHz и 5 GHz, съвместимо с Wi-Fi 4/5/6 протоколи. Честотната лента от 2,4 GHz предлага силно проникване през стените, идеално за използване в дома и офиса на дълги разстояния; честотната лента от 5 GHz осигурява по-висока честотна лента и по-малко смущения, постигайки ниска латентност на видео и аудио предаване от само 15 ms при тестване в реалния свят - напълно отговаряйки на взискателните изисквания за игри и мултимедия с висока разделителна способност, елиминирайки аудио забавянето и проблемите с аудио-видео синхронизацията.

2. Компактен и тънък дизайн, пасва безпроблемно, без да добавя натиск върху устройството

Използвайки технологията за интегриране на многослойна керамика LTCC, антената има обща дебелина от само 0,8 mm, което я прави компактна и не изисква голямо свободно пространство. Той идеално пасва на ограниченото вътрешно пространство на слушалките, без да заема места за батерии, дънни платки или аудио драйвери, и не добавя допълнителна тежест към устройството, осигурявайки леко изживяване при носене.

3. Отлична способност против смущения и силна стабилност на сигнала

Оптимизиран ъгъл на излъчване на антената и екранираща структура за ефективно избягване на смущения в сигнала, причинени от металния корпус, литиевата батерия и високоговорителя на слушалките. При тестване в реални условия при сложни електромагнитни среди (като сценарии за свързаност на множество устройства и плътни рутери), степента на стабилност на сигнала достигна 99,6%, без прекъсвания, скокове на честотата или шумови смущения.

4. Ниска консумация на енергия и високо усилване за по-дълъг живот на батерията

Коефициентът на усилване на антената е оптимизиран до 2,5 dBi, с ефективност на излъчване от ≥92%, значително подобрявайки чувствителността на приемане на сигнала, като същевременно поддържа изключително ниска консумация на енергия. Слушалките, оборудвани с тази антена, могат да удължат живота на батерията с 12%–18% в режим на Wi-Fi свързаност, което ефективно удължава времето за използване на устройството.

5. Висока съвместимост и лесна инсталация, безпроблемно масово производство

Стандартизирана структура за повърхностен монтаж, съвместима с SMT автоматизирани процеси на поставяне, позволяваща удобна инсталация и стабилно запояване с висока степен на добив до 99,8%. Поддържа масово производство и широкомащабни доставки, като същевременно предлага персонализирани конфигурации на щифтове, размери и параметри на импеданса, за да пасне на различни производствени линии за слушалки от различни марки.

Подробни технически спецификации

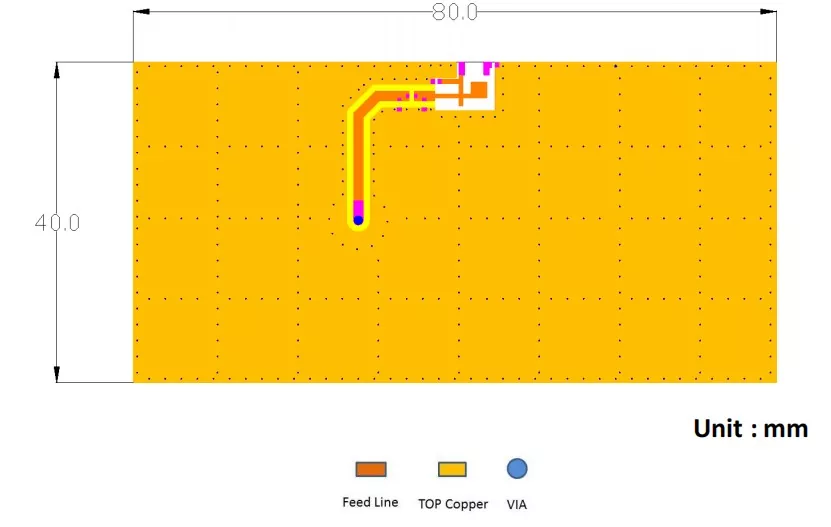

Препоръчителен размер на платката за оценка на модела на печатни платки

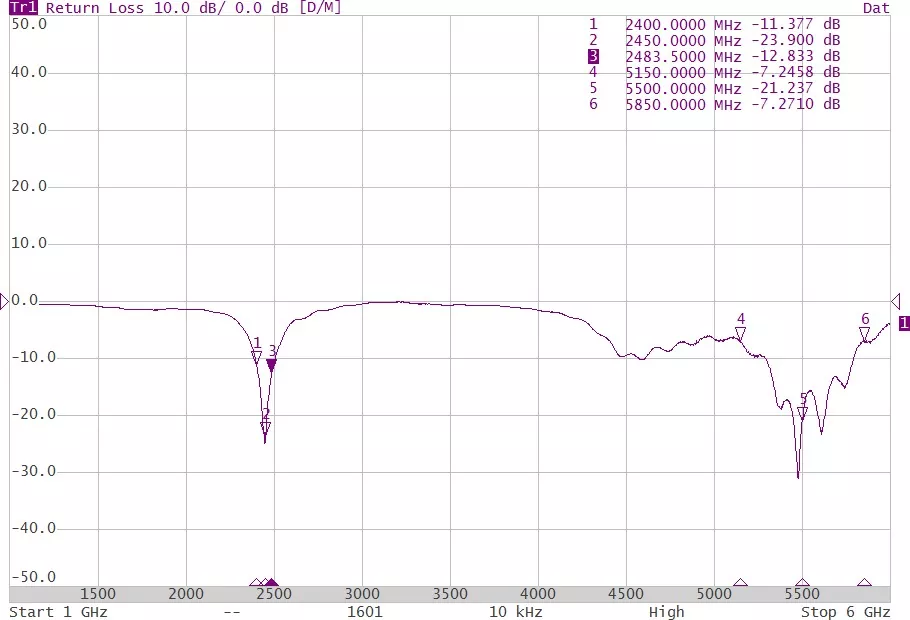

Възвръщаемост на резултатите от измерването

Предимства на продукта в сравнение с конкурентите

Ръководство за инсталиране и използване с илюстрации

Тази WiFi антена за слушалки разполага със стандартизиран дизайн за повърхностен монтаж, съвместим с автоматизирано SMT поставяне и ръчно запояване. Той е лесен за инсталиране и много адаптивен, с ясни и ясни инструкции за инсталиране:

1. Подготовка преди монтажа

Почистете мястото за инсталиране на дънната платка на слушалките, за да сте сигурни, че повърхността е без масло, прах и отломки. Уверете се, че свободното пространство около дънната платка е най-малко 3 mm, далеч от метални компоненти, батерии и екраниращи капаци, за да избегнете смущения в сигнала. Подгответе инструменти като станция за запояване с постоянна температура, паста за запояване и антистатични пинсети и извършете всички операции с подходящи антистатични предпазни мерки.

2. Инсталация за запояване на повърхностен монтаж

Подравнете антената точно с предварително зададената подложка на дънната платка и я закрепете на място с помощта на антистатична пинсета. Използвайте станция за запояване с постоянна температура (с температура, контролирана между 320–350°C) за ръчно запояване или използвайте SMT автоматизирано оборудване за партиден монтаж. След запояване проверете спойките, за да се уверите, че са пълни, без студено запояване, липсващи съединения или мостове, което гарантира стабилна свързаност на веригата.

3. Фиксиране и откриване на позиция

Закрепете антената на открито място на корпуса на слушалките, като избягвате металната лента за глава и високоговорителя. След инсталирането свържете устройството, за да извършите тестване на сигнала, като проверите скоростта на WiFi връзката, силата на сигнала и параметрите за латентност. След като не бъдат открити аномалии, устройството може да се използва нормално.

4. Предпазни мерки при употреба

Не огъвайте керамичното тяло на антената по време на монтажа, тъй като това може да повреди вътрешната резонансна структура. Избягвайте да инсталирате метални компоненти около антената, за да предотвратите екранирането на сигнала. При нормална употреба дръжте антената далеч от високи температури и влажна среда, за да удължите ефективно експлоатационния й живот.

ЧЗВ

В1: Тази WiFi антена за слушалки поддържа ли WiFi 6?

О: Напълно поддържан, продуктът е съвместим с пълната гама от протоколи WiFi4, WiFi5 и WiFi6, предлагайки двулентово покритие на честоти 2,4 GHz и 5 GHz, отговаряйки на изискванията за свързаност от висок клас на най-новите смарт безжични слушалки.

Q2: Може ли антената да бъде персонализирана според размерите на дънната платка на слушалките?

О: Поддържа пълномерно персонализиране, включително размер, тип щифт, параметри на импеданса, ъгъл на излъчване и съвместимост на честотната лента. Екипът за научноизследователска и развойна дейност може бързо да разработи решения и да произведе прототипи за тестване въз основа на структурата на оборудването на клиента.

В3: Колко дълго е гаранцията на продукта и как се решават проблемите с качеството?

О: Всички продукти се предлагат с едногодишна гаранция. Всяка единица преминава пълна проверка преди да напусне завода. В случай на проблеми с качеството, които не са причинени от човека, клиентите могат да се насладят на безплатна подмяна или ремонт. За партидни дефекти са налични пълни възстановявания и замени, което гарантира цялостна защита на правата на клиента по време на целия процес.

Q5: Вие сте директен фабричен доставчик и поддържате ли международни търговски поръчки?

О: Ние сме директна фабрика и производител на WiFi антени за слушалки, без посредници. Притежаваме пълна квалификация за износ и имаме дългогодишен опит в обработката на глобални търговски поръчки, като предоставяме пълна документация за митническо освобождаване и сертифициране.
