Какво всъщност представлява гумената антена?

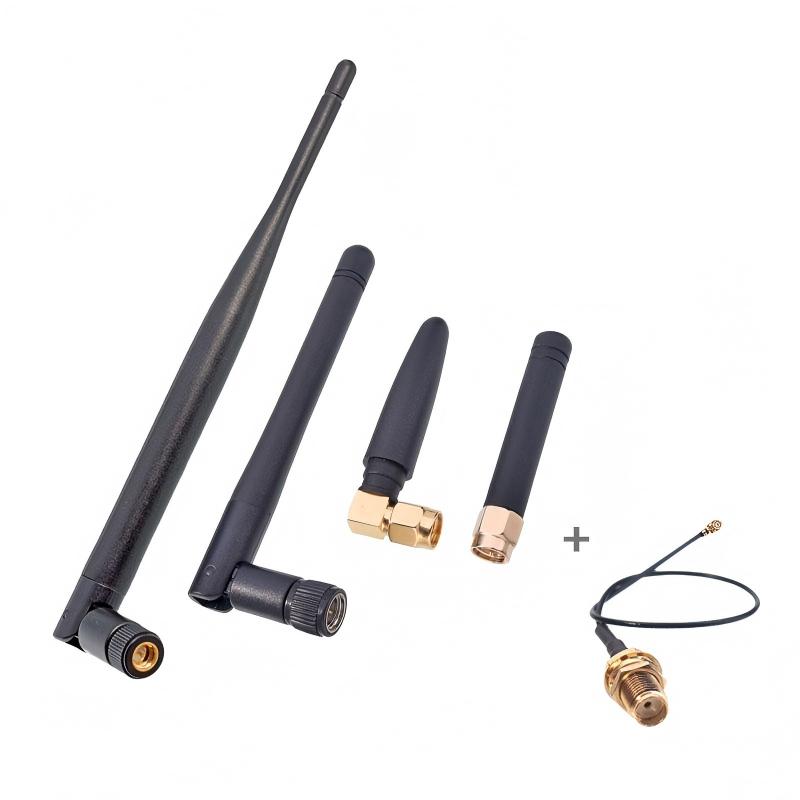

A гумена антена(общо известна като гумена антена или гумена антена) е често срещана малкаomni антенанаречена заради външния си защитен слой от гума или пластмаса. Той се използва широко в устройства за безжична комуникация като уоки-токита, безжични рутери, автомобилни радиостанции и IoT устройства. Qianmu Communications обяснява своите основни характеристики и принципи на работа:

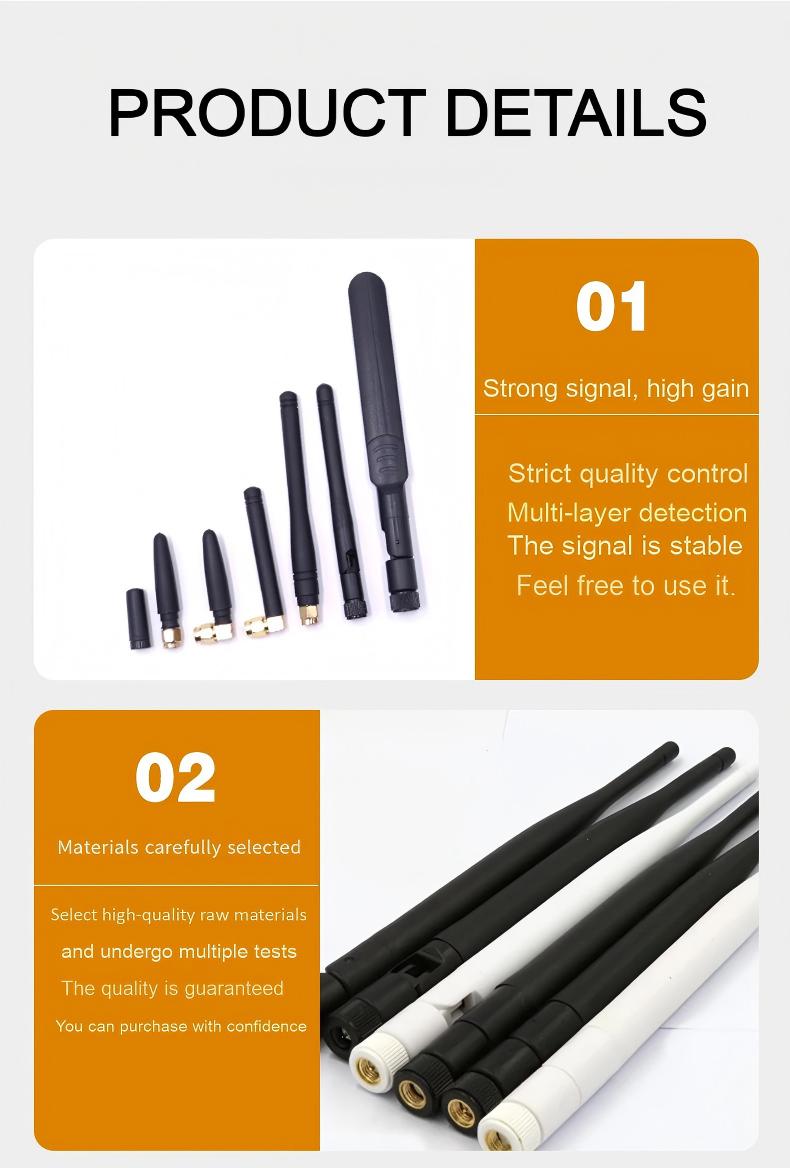

1. Структура и характеристики на дизайна

Външни материали:

Външният слой е направен от гъвкав каучук/силикон (няколко са от твърда пластмаса), осигурявайки физическа защита като водоустойчивост, устойчивост на удар и устойчивост на корозия.

Цветът обикновено е черен, с няколко персонализирани опции, налични в други цветове (като бяло или оранжево).

Вътрешна структура:

Основен радиатор: Вътрешен спираловидно навит метален проводник (мед или стомана), скрит вътре, служещ като излъчващ елемент на антената.

Основна верига за съгласуване: Малка верига за съгласуване (като кондензатор или индуктор) може да бъде интегрирана в долната част, за да се оптимизира импедансът (обикновено 50 Ω) за съгласуване на устройството.

Конектор: Общи RF интерфейси като SMA, RP-SMA и TNC се използват в долната част, което позволява директно свързване с винтове към оборудването.

Форма: цилиндрична или конична, обикновено с дължина 5–20 cm (в зависимост от работната честотна лента), с диаметър приблизително 0,5–2 cm.

2. Принцип на работа и електрически характеристики

Принцип на излъчване: Вътрешният спирален проводник по същество функционира като скъсена монополна антена, като нейната електрическа дължина е удължена през спиралната структура, което позволява резонанс в целевата честотна лента (като 433 MHz или 2,4 GHz) въпреки малките си физически размери.

Всепосочно излъчване: Когато е инсталирано вертикално, то осигурява равномерно излъчване в хоризонтална посока на 360°, с по-ниско усилване във вертикална посока.

Покритие на лентата

1. Еднолентов: Проектиран специално за определена честотна лента (напр. GPS 1,5 GHz, 4G 1,8 GHz).

2. Многолентов: Поддържа множество честоти (напр. едновременно покриване на UHF 400 MHz и 2,4 GHz) чрез сегментиран спирален или индуктивен дизайн.

3. Основни предимства

Физическа издръжливост:

Гумената обвивка е устойчива на огъване и водоустойчива (обикновено с оценка IP67), което я прави подходяща за външни или мобилни приложения (като автомобилни и ръчни устройства).

Лесен за инсталиране:

Директно свързване на интерфейса на устройството без сложна настройка.

Ниска цена:

Индустриалното масово производство има ниски разходи.

Лек:

Обикновено тежи по-малко от 50 грама, което го прави идеален за преносими устройства.

4. Типични сценарии за приложение

Потребителска електроника:

Домашен рутер (Wi-Fi 2.4GHz/5GHz), Bluetooth слушалки, интелигентни домашни сензори.

Подвижната черна гумена антена в горната част на рутера TP-Link.

Професионална безжична комуникация:

Двупосочна радиостанция (UHF/VHF обхват), радиостанция, монтирана в автомобила, и антена за видео предаване на дрон.

Интернет на нещата (IoT):

NB-IoT/LoRa модул антена, GPS терминал за позициониране.

Индустриално оборудване:

Промишлени дистанционни управления (кранове, AGV), сензорни мрежови възли.

5. Ограничения и съображения

По-ниска ефективност:

Поради ограниченията на миниатюризацията, ефективността на излъчване обикновено е само 30%–60% (в сравнение с над 80% за антени с пълен размер).

Печалба ограничена:

Ниските характеристики на усилване водят до по-къси разстояния на предаване (например Wi-Fi рутери с диполни антени обикновено покриват обхват от ≤50 метра).

Чувствително местоположение на инсталацията:

Трябва да се инсталира вертикално, за да се осигури многопосочност; производителността се влошава при близост до метални повърхности (ефект на земната повърхност).

Фиксирана честотна лента:

Честотата не може да се регулира след излизане от фабриката; Необходим е точен избор на модел според честотната лента на оборудването.

6. Препоръки за избор и използване

Съответстваща честотна лента:

Потвърдете работната честотна лента на устройството (напр. 315 MHz, 868 MHz, 2,4 GHz) и изберете съответната резонансна антена.

Съвместимост на интерфейса:

Проверете типа интерфейс на устройството (напр. SMA мъжки/женски), за да избегнете физическо несъответствие.

Адаптация на сцената:

Външното оборудване трябва да има степен на защита IP67; оборудването, монтирано на превозното средство, трябва да вземе предвид антивибрационния дизайн.

Надграждане на производителността:

Изискванията за голям обсег могат да бъдат изпълнени чрез замяна с антена с голям коефициент на усилване, но това ще пожертва многопосочността.

Резюме: Камшичната антена представлява икономично и практично решение в безжичните устройства, предпочитано в потребителската електроника и индустриалния хардуер поради ниската си цена, лесна инсталация и здрава физическа издръжливост. Ниското му усилване и тясната честотна лента обаче ограничават приложението му в сценарии с висока производителност, така че професионалните външни антени остават необходими за комуникации на дълги разстояния или високонадеждни комуникации (като видеопредаване на дрон или базови станции).
