NFC антена

Какво представлява интегрираната в NFC мека антена? Какво е активна антена?

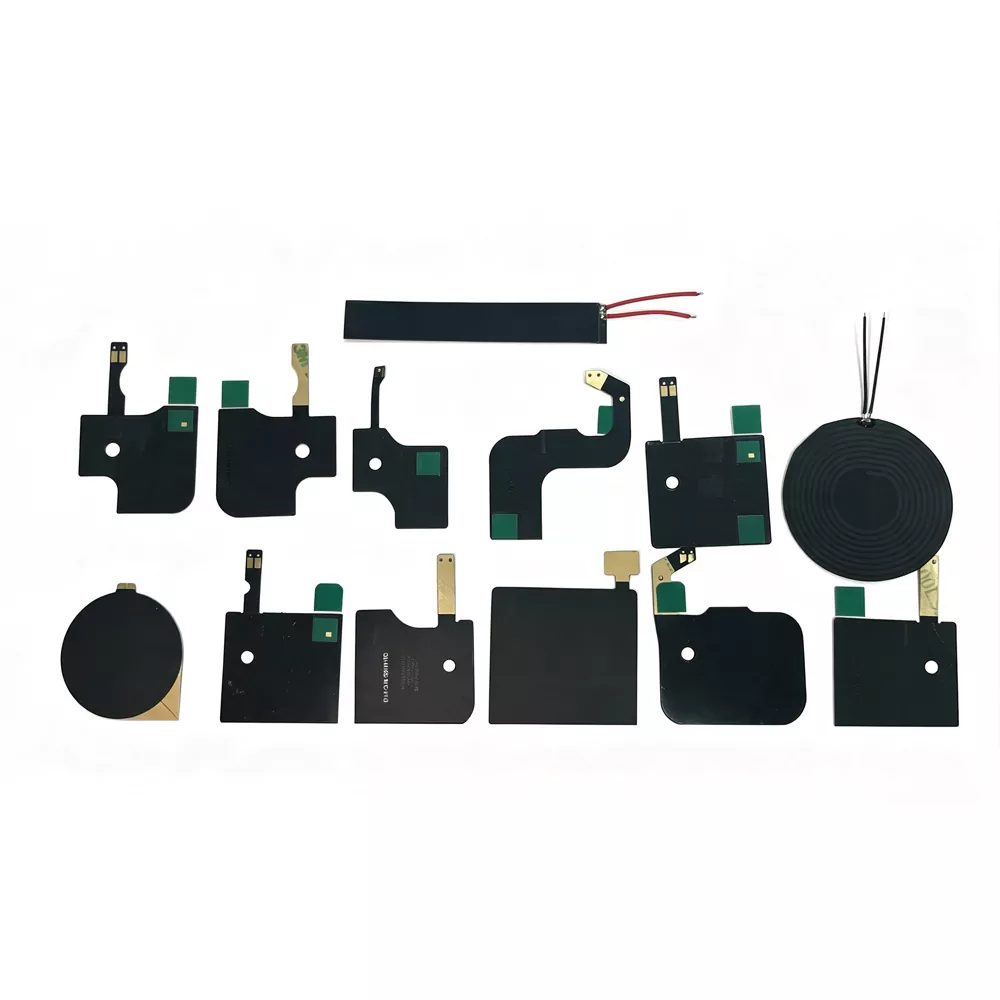

1.1 NFC вградена мека антена (FPC гъвкава антена)

Вградената гъвкава NFC антена (NFC гъвкава печатна антена) е вид NFC антена, произведена върху субстрат от гъвкава печатна платка (FPC) и проектирана да работи в честотната лента от 13,56 MHz. Той използва електролитна мед като проводящ материал на бобината и възприема процес на прецизно ецване, за да формира персонализирани модели на бобина със специфични завои и геометрични структури. Комбинирана с феритно магнитно фолио като изолационен слой, тази гъвкава антена може лесно да се интегрира в електронни устройства чрез 3M лепило или решения за отлепване.

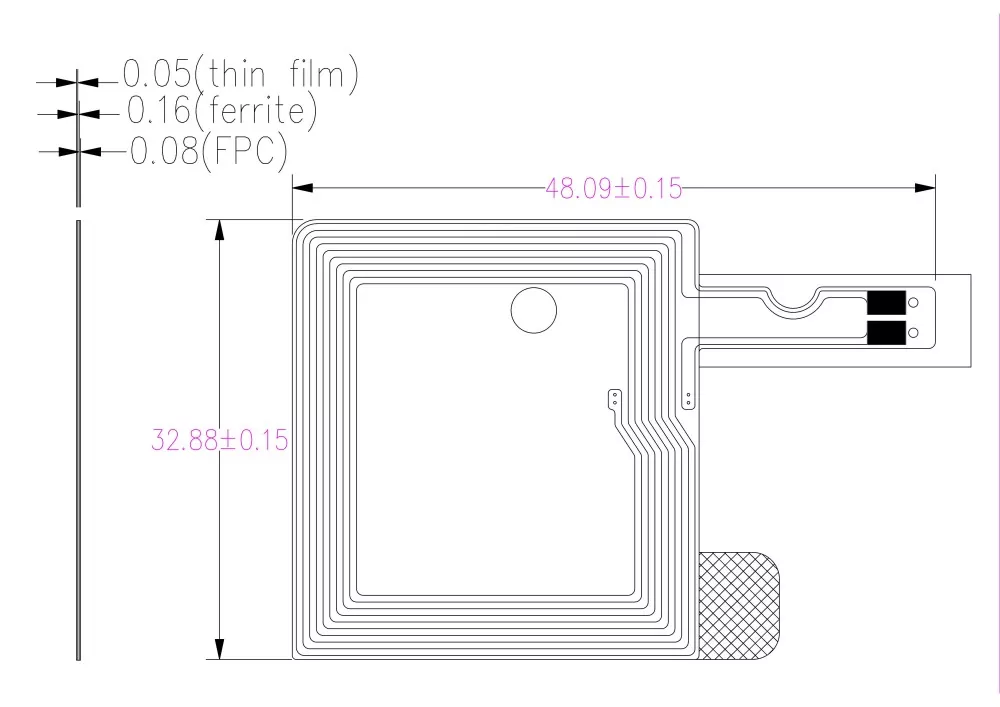

Основни компоненти:

- FPC субстрат:Гъвкав материал за печатна платка, който осигурява леки и огъващи се характеристики, с дебелина от 0,14 до 0,27 mm.

- Медна бобина:Произведена чрез електролитно ецване на мед, структурата на бобината определя индуктивността на антената и характеристиките на резонансната честота.

- Феритен слой:Магнитен материал с висока пропускливост, който намалява намесата на метала, подобрява изолацията на магнитното поле и подобрява насочеността на предаване на сигнала.

- Лепилен слой:Използва оригинални 3M лепилни материали, предлагащи надеждна здравина на залепване и отлична устойчивост на висока температура.

- Методи на свързване:Поддържа различни опции за свързване, включително IPEX терминали, запояващи глави, пружинни контакти и други персонализирани интерфейси.

1.2 NFC активна антена

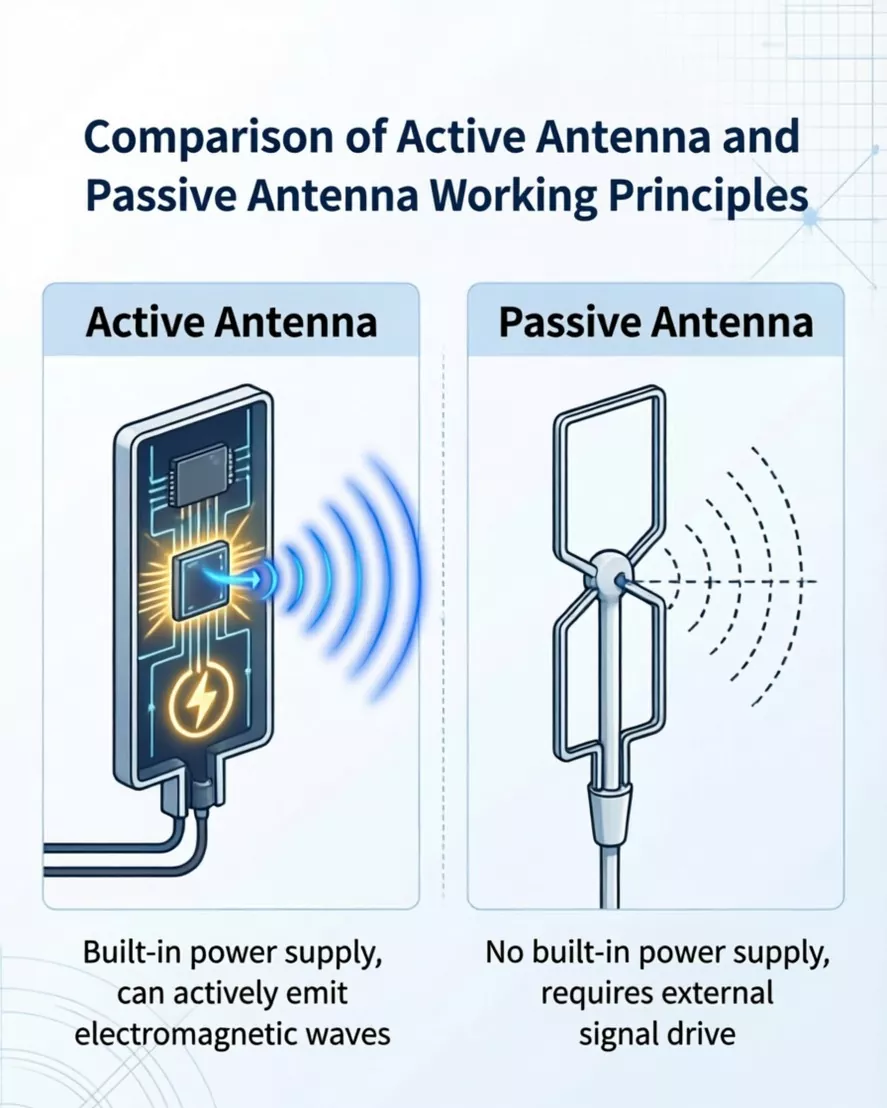

Активна NFC антена се отнася до антенна система, която, базирана на конвенционална NFC антена, интегрира активен безконтактен интерфейс или верига за усилване/задвижване на сигнала.

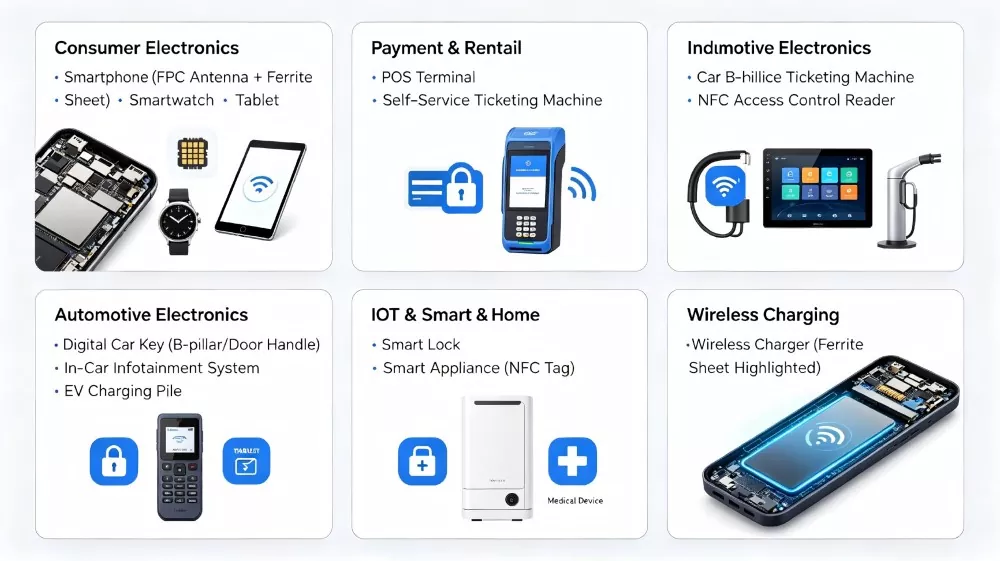

Приложими устройства

Защо да изберете NFC антената на Qianmu Communication?

1. Ултратънък, гъвкав дизайн - дебелина едва 0,14–0,27 мм, идеално подходящ за ултратънки устройства и изисквания за гъвкав монтаж.

2. Феритен изолационен слой - включен е стандартен ферит, който ефективно предпазва от смущения от метална среда.

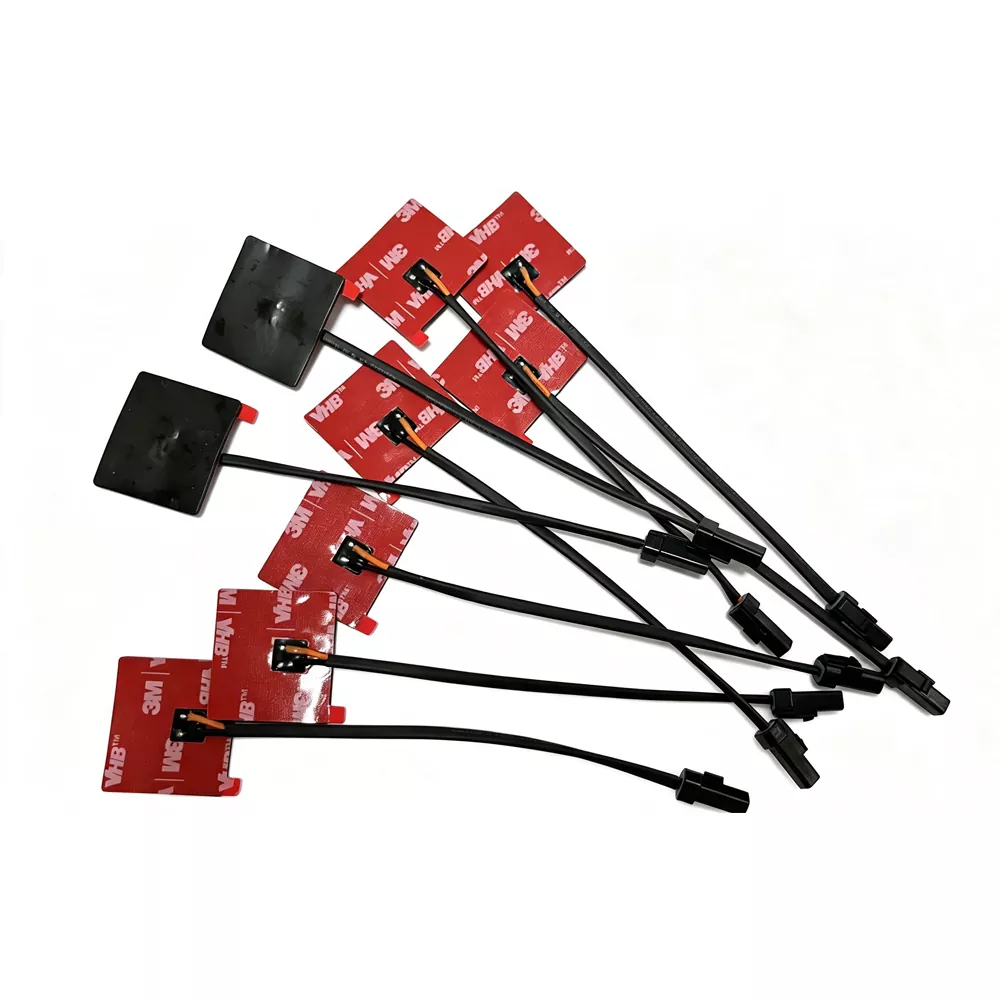

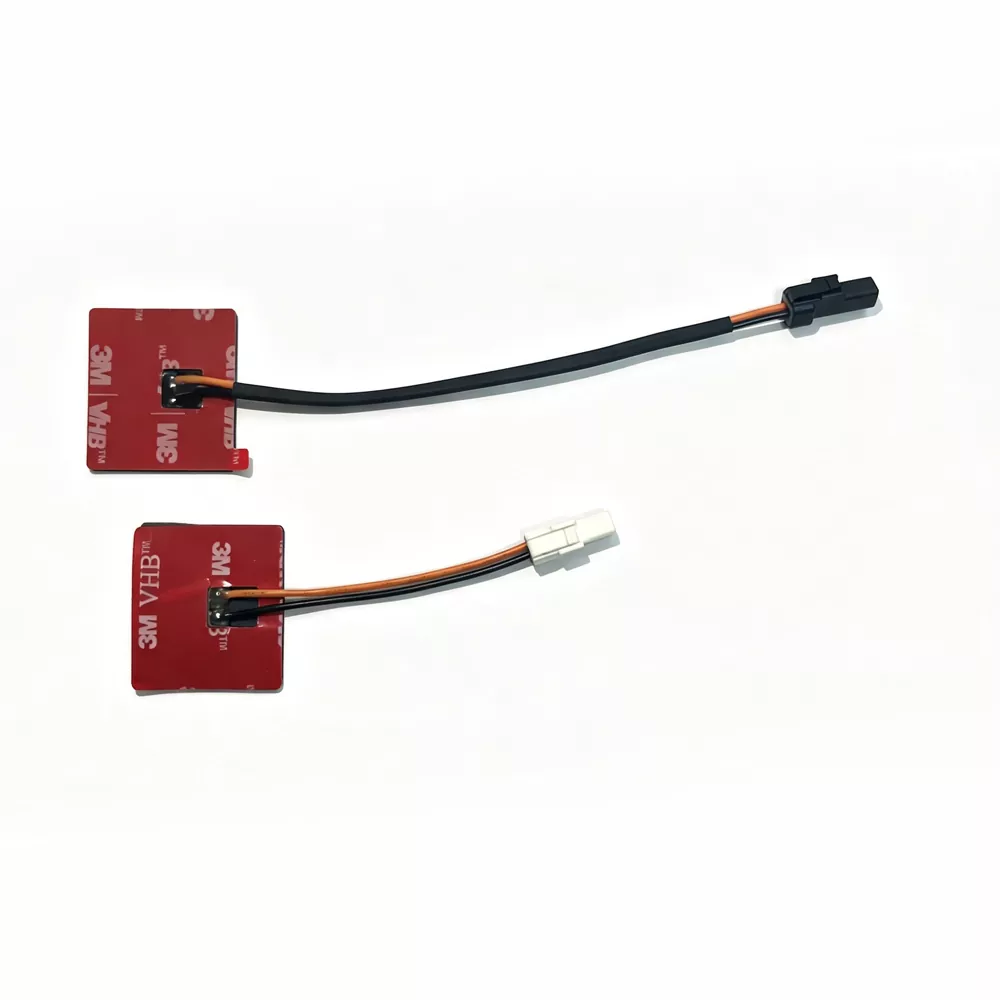

3. Множество методи за инсталиране - поддържа различни опции, включително 3M адхезивна подложка (подвижно лепило), IPEX терминали и запояване.

4. Работа при широка температура - Работен температурен диапазон: -40 ℃ до +85 ℃

5. Напълно съвместим със стандартите - отговаря на екологичните стандарти RoHS

6. Персонализирани услуги - Напълно адаптивна поддръжка за размери, форми, завои на бобина, стойности на индуктивност и др.

7. Бърза доставка - Бързо производство на проби и ефективна доставка на масово производство.

8. Професионална поддръжка на симулации - Предоставяне на електромагнитни симулации и препоръки за оптимизиране на цялата машина.

RF поведение и съображения на системно ниво

Ефективността на NFC антената зависи не само от нейните основни електрически спецификации, но и от цялостната електромагнитна среда, създадена от крайната структура на устройството. Фактори като избор на материал, вътрешно оформление и околни компоненти могат значително да повлияят на ефективността на антената и стабилността на комуникацията.

1. Ефект на разстройване на метала

Когато антената е инсталирана близо до метални компоненти, включително батерии, екраниращи капаци или механични рамки, индуцираните вихрови токове могат да променят електромагнитните характеристики и да изместят резонансната честота. Без подходяща феритна изолация този ефект на разстройване може да причини резонансно отклонение, по-ниска производителност на свързване и намалена надеждност на комуникацията.

2. Функция на феритния слой при стабилизиране на полето

Феритният магнитен слой осигурява повече от защита от смущения. Той също така работи като слой за насочване на магнитния поток, като насочва магнитното поле към неметалната страна на антената. Това спомага за подобряване на ефективността на свързване, оптимизиране на предаването на сигнала и минимизиране на загубата на енергия в приложения, където металните компоненти са наблизо.

3. Чувствителност за съгласуване на импеданса

NFC системите, работещи на 13,56 MHz, изискват точно съвпадение на импеданса поради тяхната чувствителност към промени в дизайна на корпуса, дебелината на лепилото и деформацията на бобината. Малки вариации в механичната структура могат да повлияят на резонансната точка и работата на Q-фактора, което прави настройката на ниво система необходима след интегрирането на антената.

4. Свързване с архитектурата на устройството

Ефективността на антената също се влияе от диелектричните характеристики на околните материали, включително пластмасови корпуси, стъклени капаци и структури на PCB. Материали с по-високи диелектрични константи могат да въведат допълнителен паразитен капацитет, което води до по-тясна честотна лента и намален комуникационен марж.

5. Активно срещу пасивно въздействие върху системата

За конфигурации на активна NFC антена управляващата верига влияе пряко върху разпределението и силата на електромагнитното поле. Въпреки че този подход може да удължи комуникационното разстояние, той също така повишава чувствителността към промени в натоварването и изисква по-прецизен контрол на заземяването, екранирането и цялостния дизайн на системата.

Технически спецификации

В сравнение с връстници: диференциращите предимства на Qianmu Communications

Ръководство за инсталиране

Инсталация с лепило (FPC гъвкава антена)

Това е най-често използваният метод за инсталиране на NFC антена:

Стъпки на инсталиране:

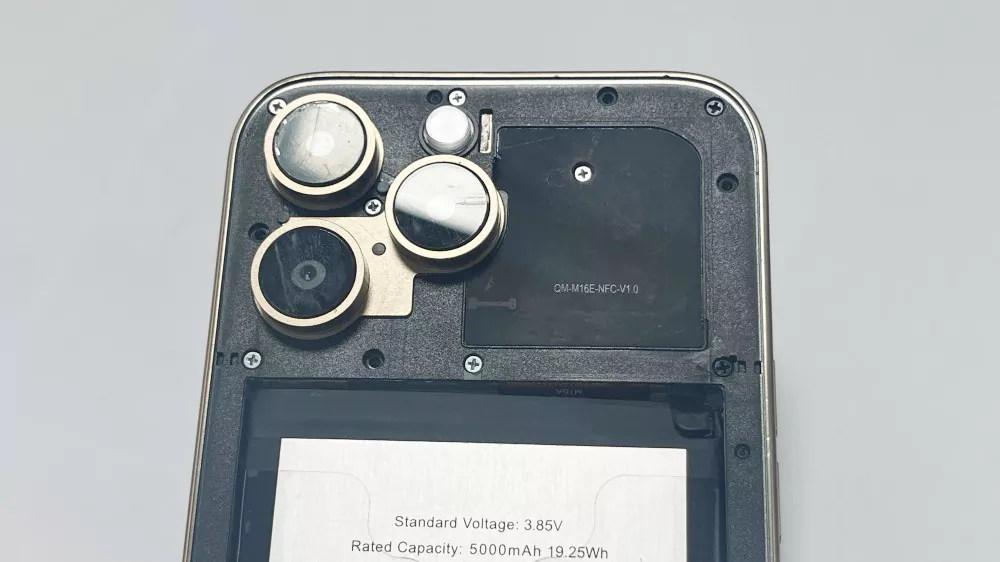

1. Почистете повърхността - Използвайте кърпичка, напоена със спирт, за да почистите зоната за инсталиране (вътрешната повърхност на корпуса на устройството или повърхността на батерията), като се уверите, че няма масло и прах.

2. Отлепете освобождаващата подложка - внимателно отстранете 3M залепващия защитен филм от задната страна на антената.

3. Подравняване и позициониране - Подравнете антената спрямо определеното място за монтаж, като се уверите, че зоната на бобината няма препятствия.

4. Натиснете силно и равномерно - от центъра към краищата, за да премахнете въздушните мехурчета.

5. Втвърдяване и изчакване - Оставете да престои 24 часа, за да постигнете оптимална здравина на свързване.

Бележки за инсталиране:

Отзиви от клиенти

„Вградената NFC мека антена от Qianmu Communications демонстрира стабилна производителност в нашия нов модел смартфон, постигайки обхват на четене от 85 мм. Феритният слой ефективно предпазва от смущения на батерията и постоянството на качеството в масовото производство е отлично.“ - Производител на марката, Shenzhen Junge Technology Co., Ltd.

„Активните NFC антени, използвани в POS терминали, изискват висока надеждност и силни радиочестотни полета. Продуктите на Qianmu Communication преминаха нашите строги тестове EMVCo и ние вече закупихме над 300 000 единици.“ – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Производител на платежни терминали

ЧЗВ

Q1: Каква е работната честота на вградената мека антена в NFC?

О: NFC работи в международно стандартизираната честотна лента от 13,56 MHz ±7 kHz, която обикновено се използва в комуникационни системи в близко поле за безжичен трансфер на данни на къси разстояния.

Q2: Какво е типичното разстояние за четене?

О: Обхватът на комуникация обикновено е ограничен до няколко сантиметра, обикновено около 5–8 см, в зависимост от дизайна на антената, структурата на устройството и условията на инсталиране.

Q3: Кога е необходима NFC антена с феритно ядро?

О: Когато антената трябва да се монтира на повърхността на батерия, близо до метален корпус или в среда с метални компоненти, важно е да използвате антена, оборудвана с феритен слой. Феритният слой може ефективно да изолира смущенията от обратен вихров ток, причинени от метал.

В4: Каква е разликата между вградена NFC мека антена и активна антена?

О: Вградената пасивна антена е пасивен компонент, който разчита на индукцията на магнитното поле от четеца/записвача, за да работи, което я прави подходяща за стандартни NFC приложения. Активната антена интегрира вериги за усилване на сигнала и задвижване, което й позволява активно да генерира по-силно радиочестотно поле, което я прави идеална за сценарии като платежни терминали, които изискват по-силен сигнал.

В5: Може ли да се персонализира по размер и форма?

О: Да, Qianmu Communications поддържа персонализирани дизайни във всички размери, включително правоъгълни, кръгли и неправилни форми.

Q6: Какъв диапазон на индуктивност се използва обикновено?

О: Типичните дизайни попадат в диапазон на индуктивност от приблизително 1–2 μH, в зависимост от изискванията за настройка и съвпадение на импеданса.

Q7: Какви са често срещаните методи за инсталиране?

О: Има три основни метода на инсталиране: ① 3M лепилна подложка (FPC гъвкава антена - най-често използвана); ② IPEX конектор (тип щепсел); ③ Инсталация за запояване.

Q8: Qianmu Communication търговец ли е или фабрика?

О: Qianmu Communications е производител, който интегрира R&D, производство и продажби. Ние притежаваме собствена фабрика и имаме пълна производствена линия, както и стабилна система за контрол на качеството - далеч не сме просто търговска компания.
