Лора антена

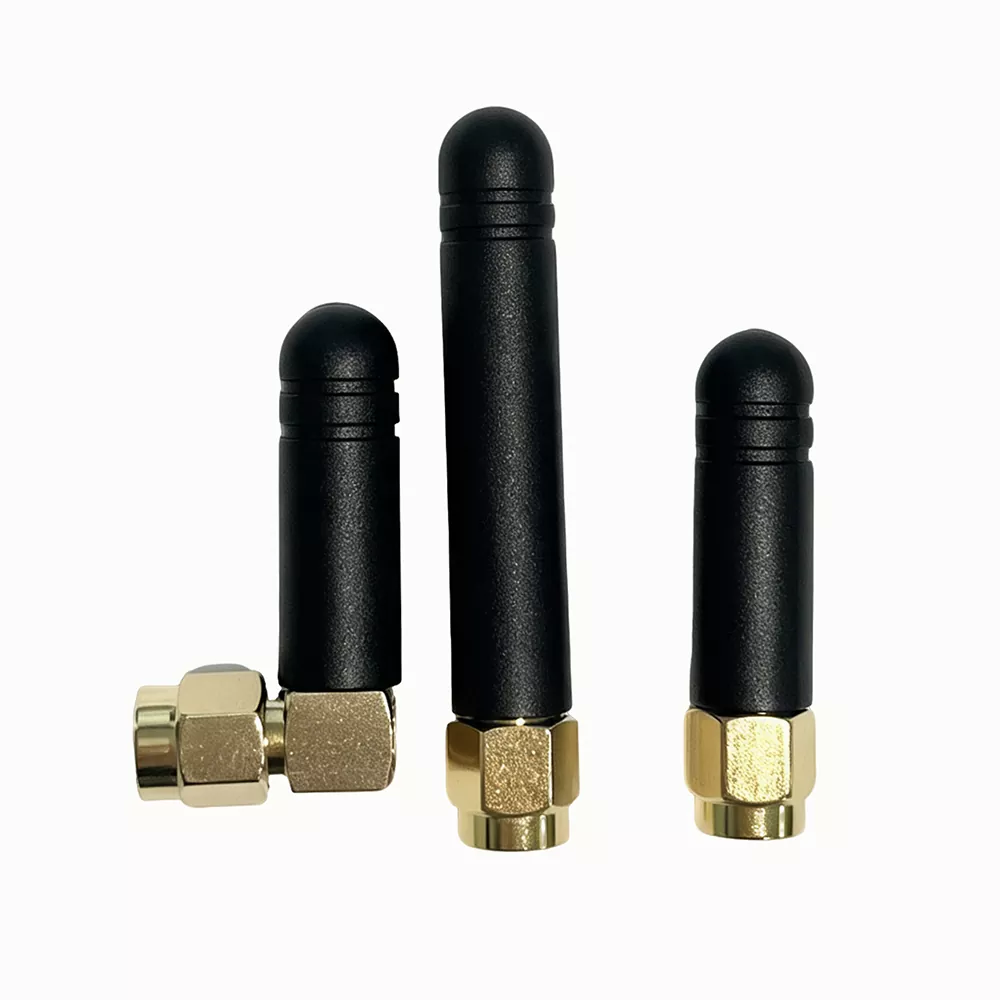

LoRa Antenna е 433MHz и 868–920MHz индустриална IoT RF външна прътова антена, предназначена за комуникация с разширен спектър на дълги разстояния.

Разработена от Qianmu Communication, тази антена приема разделена външна пръчкова структура, която може да бъде гъвкаво инсталирана на корпуси на устройства, стълбове и кутии, намалявайки загубата на екраниране на сигнала, причинена от метални черупки, стени и дънни платки.

Той използва монолитен осцилатор от чиста мед и устойчив на атмосферни влияния PVC корпус, покриващ точно 433MHz ниската лента и глобалната 868–920MHz ISM лента.

Със стабилна партидна производителност, антената LoRa е подходяща за мрежови проекти на IoT с ниска мощност на дълги разстояния.

Принцип на работа

Qianmu Communication 433/868–920MHz LoRa антена използва дизайн на сегментиран резонансен осцилатор, комбиниран с всепосочно радиочестотно излъчване, за да постигне предаване и приемане на сигнала на дълги разстояния.

Вътрешната структура включва RF конектор, осцилатор за съгласуване на импеданса, изолационен екраниращ слой и водоустойчив защитен корпус. Всички параметри на производителност се тестват от RF лабораторията на компанията с помощта на векторен мрежов анализатор.

1. Двулентов сегментиран резонансен дизайн

Антената интегрира два независимо съгласувани осцилатора за 433MHz нискочестотна лента и 868–920MHz ISM лента. Измереният VSWR в цялата лента е ≤1,3, осигурявайки стабилен резонанс в двата честотни диапазона.

Една антена поддържа две масови LoRa комуникационни ленти, без да изисква отделен инвентар.

2. 360° многопосочен радиационен дизайн

Симетричната прътовидна осцилаторна структура осигурява равномерно хоризонтално излъчване с флуктуация от ≤1dB и намалява слепите точки на сигнала.

При една и съща мощност на предаване, измереното разстояние на предаване на открито е 2,8 пъти по-дълго от това на вградена в устройството антена, поддържаща многопосочна работа в мрежа без дисбаланс на сигнала.

3. Метална екранировка и структура против смущения

Медните екраниращи пръстени са интегрирани в основата на антената, за да се намалят електромагнитните смущения от главните платки на шлюза, индустриалните двигатели и захранващите кабели.

В среди със силни смущения, като фабрики и подстанции, измерената загуба на пакети данни е намалена с 65%, осигурявайки стабилно предаване на IoT данни.

4. Външна структура, устойчива на атмосферни влияния

Антената приема удебелен PVC водоустойчив корпус със запечатани гумени уплътнения. Преминал е 72-часови тестове за циклично стареене и тестове за устойчивост на дъждовна вода от -40°C до +70°C.

Осцилаторът остава защитен от окисляване, с честотно отклонение в рамките на ≤±2MHz, поддържайки стабилна работа на открито.

5. Съгласуване на стандартен импеданс 50Ω

Антената използва прецизна фабрична настройка на импеданса и поддържа стандартни RF интерфейси за LoRa устройства.

Той намалява отражението на сигнала, причинено от несъответствие на импеданса, намалява мощността на предаване на устройството с 12% и удължава живота на батерията на терминала.

Съвместим с поддържащи устройства

Тази LoRa антена има силна RF съвместимост и може да бъде директно свързана към по-голямата част от комуникационните терминали с ниска мощност iot без адаптерни аксесоари

1. LoRa комуникационен хост: 433MHz LoRa шлюз, 868/915MHz промишлен LoRa концентратор, външна базова станция за придобиване на LoRa, безжично радио за предаване на данни

2. Интелигентни сензорни терминали: Сензор за температура и влажност на почвата, сонда за мониторинг на качеството на водата, аларма за дим за газ/пожар, колектор за налягане на нивото на течността

3. Индустриални устройства за интернет на нещата (iot): терминал за събиране на данни в работилница, безжичен kanban за производствена линия, хост за маркер за местоположение на складови стоки

4. Аксесоари за интелигентен град: контролер за улична лампа с една лампа, магнитен детектор за паркиране, монитор за състоянието на капака на шахтата, хост за външна охранителна аларма

5. Допълнителни Rf компоненти: RF захранващи устройства, делители на мощността на сигнала, RF релейни модули за усилване

Стандартизирани технически спецификации

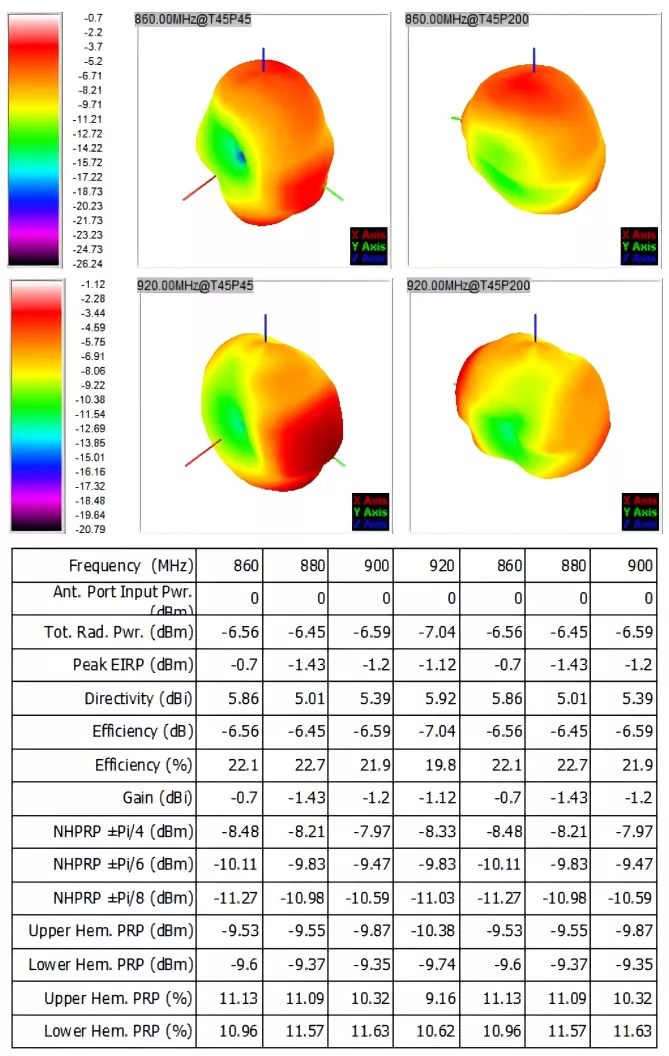

Всички параметри са резултат от вътрешни RF безехови камерни тестове. Всяка партида LoRa антени се доставя с хартиен фабричен тестов лист, който може да се използва за приемане на проекта, митническа декларация за износ, проверка на квалификацията на страна A:

Ръководство за закупуване

Много купувачи на IoT и инженери за научноизследователска и развойна дейност избират модели главно въз основа на цената, което може да доведе до недостатъчно разстояние за предаване, повреда на открито, преработка на проекта и увеличени разходи по-късно.

При закупуване на комуникационна LoRa антена Qianmu, моделът може да бъде избран според четири ключови фактора:

1. Изберете според изискванията за честотна лента

За европейски износ и местни общински проекти честотната лента 868MHz е предпочитана. Честотната лента 433MHz е подходяща за домашни приложения в земеделски земи и промишлени 433MHz сензорни устройства.

За многолентови хибридни мрежови проекти изберете 433/868–920MHz двулентови LoRa външни антени, за да поддържате различни устройства с една антена.

2. Изберете според работната среда

За вътрешни сухи помещения и офиси могат да бъдат избрани стандартни модели според условията на приложение.

За открити земеделски земи, общински улични лампи и крайбрежни среди с висока влажност или високо съдържание на сол изберете IP65 водоустойчиви и устойчиви на атмосферни влияния модели, за да предотвратите навлизане на вода и повреда.

За региони с минусови температури в северните райони потвърдете, че продуктът поддържа работа при ниска температура от ≥-40°C.

3. Изберете според изискванията за разстояние на предаване

За оборудване на закрито на къси разстояния могат да бъдат избрани антени с ниско усилване.

За приложения за наблюдение на открито в земеделски земи и паркове, покриващи няколко километра, трябва да се използват двулентови антени с високо усилване, за да се намалят инвестициите в шлюз.

4. Изберете според изискванията на проекта

За лабораторни тестове и краткосрочни проекти могат да бъдат закупени малки количества стандартни модели.

За дългосрочни широкомащабни проекти като интелигентни градове и интелигентно селско стопанство може да се избере групова персонализация със ситопечатни лога и специални интерфейси, за да се поддържа постоянен външен вид на оборудването и да се намалят дългосрочните разходи за експлоатация и поддръжка.

ЧЗВ

В1: Тази външна антена LoRa поддържа ли едновременно 433MHz и 915MHz честотни ленти?

A1: Външната антена LoRa на Qianmu Communication покрива пълния диапазон от 430-440MHz, 860-930MHz и е идеално съвместима с основните ISM ленти от 433MHz, 868MHz и 915MHz. Една антена може да бъде адаптирана към LoRa устройства в различни региони.

В2: Може ли интерфейсът на антената, ЛОГОТО на корпуса и експортната опаковка да бъдат персонализирани?

A2: Напълно персонализиран. Като фабрика източник, ние можем да заменим различни видове RF интерфейси като SMA/BNC/N/IPEX при поискване, да поддържаме ситопечат на ЛОГОТО на марката на клиента върху черупката, персонализирана неутрална английска експортна цветна кутия и минималното количество за OEM/ODM персонализирани поръчки може да бъде гъвкаво договорено.

Q3: Как можем да потвърдим действителното разстояние на предаване на външната антена LoRa? Можем ли да предоставим измерените данни?

A3: Да. Всяка партида външни антени LoRa се доставя с протокол от изпитване на радиочестотна безехова камера.
