FPC срещу PCB антени: Основни разлики за компактни електронни устройства

Изборът на антена за компактно електронно устройство включва повече от намирането на компонент, който пасва на наличното пространство. Антената трябва да работи с оформлението на печатната платка на устройството, корпуса, работната честота и околните компоненти.

FPC антените и PCB антените са два варианта за вградени безжични дизайни. И двете могат да се използват в компактна електроника, но се различават по конструкция, изисквания за монтаж и как се вписват в производствения процес.

За инженерите, разработващи IoT устройства, таблети, носима електроника и безжични терминали, ранното разбиране на тези разлики може да помогне за избягване на ненужни промени в дизайна по време на прототипиране.

Какво е FPC антена?

FPC антената използва проводящ модел върху гъвкав субстрат на печатна схема. Неговата тънка структура позволява да бъде инсталиран в подходящи тесни пространства или по протежение на определени извити повърхности вътре в електронен корпус.

Това може да бъде полезно, когато основната печатна платка не осигурява достатъчно подходящо място за антената или когато корпусът на устройството изисква различна позиция за монтаж.

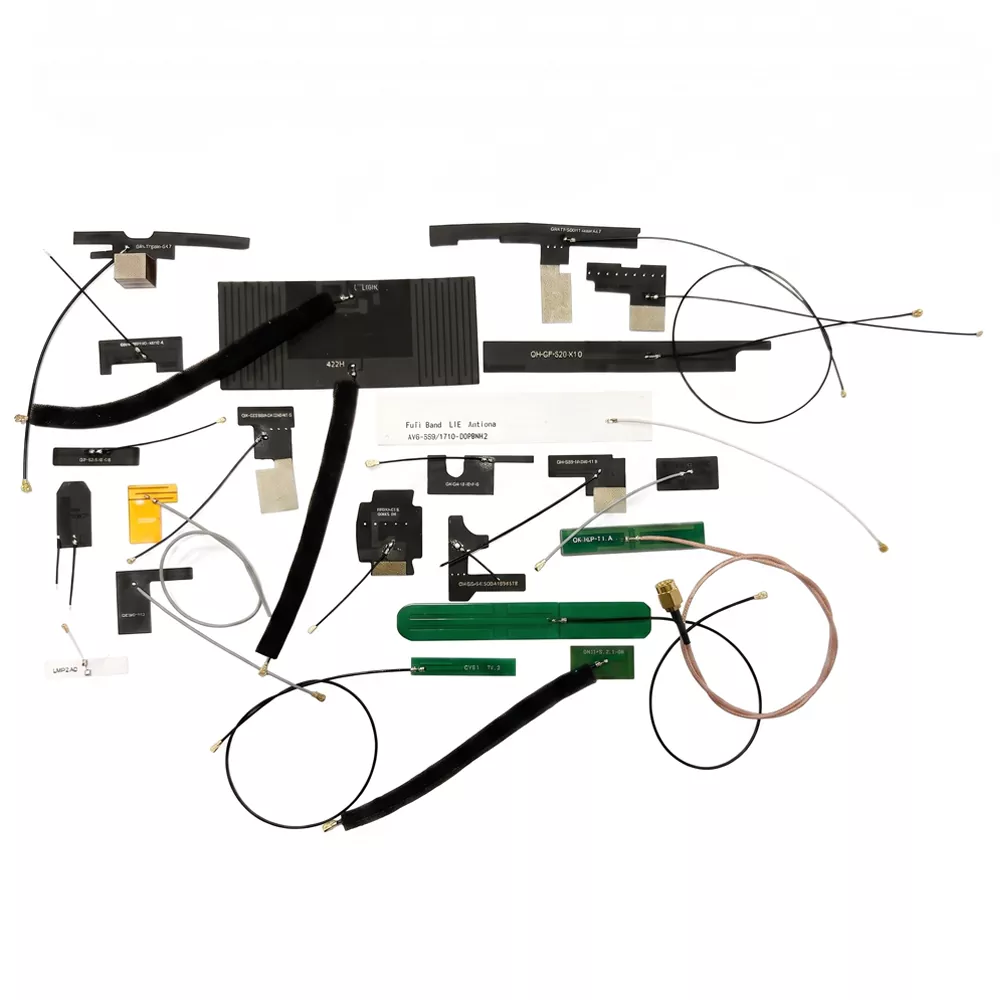

Типичните приложения включват носима електроника, ръчни терминали, преносими устройства и компактно IoT оборудване. TheFPC обхват на антенатаот Qianmu обхваща решения за вградена антена за различни безжични приложения, със спецификации, избрани според изискванията на устройството.

Когато оценяват FPC антена, инженерите трябва да проверят нейните размери, работна честота, опции за кабел и конектор, метод на монтаж и разстояние от близките метални компоненти.

Какво е PCB антена?

PCB антената се формира от проводящ модел върху печатна платка. В зависимост от дизайна, той може да бъде интегриран в основната печатна платка или поставен върху специална платка.

Този подход може да намали необходимостта от отделен компонент на антената, когато платката има достатъчно място за излъчващия елемент и необходимата му хлабина. Често се разглежда за безжични модули, IoT контролери, интелигентно домашно оборудване и други продукти с относително стабилно оформление на платката.

Въпреки това, PCB антената не е автоматично по-евтината или по-ефективна опция. Резултатите му зависят от геометрията на антената, заземената равнина, материалите на платката, близките компоненти и крайния корпус.

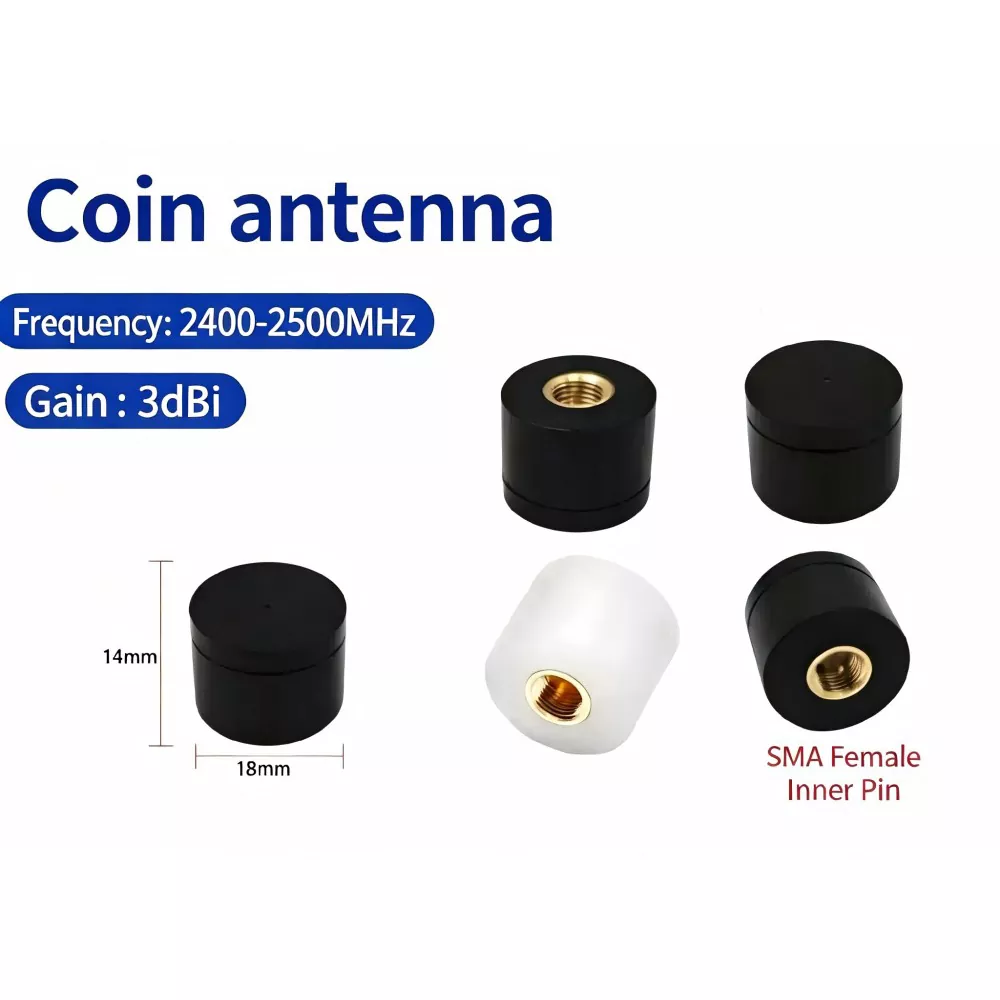

на Qianmuрешения за вградена антенавключват както FPC-базирани, така и PCB-интегрирани подходи за различни структури на устройства.

FPC антена срещу PCB антена: Основни разлики

Практическата разлика е как всяка антена се вписва в продукта. FPC антената осигурява повече свобода при поставяне, докато PCB антената може да опрости интеграцията, когато платката е проектирана около нея.

Нито един тип не гарантира по-добра безжична производителност без тестване в предвиденото устройство.

1. Пространство за инсталиране и механичен дизайн

Наличното пространство често е първият фактор за оценка.

FPC антена може да бъде поставена по стената на корпуса или в тясна вътрешна зона, при условие че се спазват границите на огъване на антената, условията за монтаж и електрическите изисквания. Това може да бъде полезно в устройства, където батерията, дисплеят и дънната платка заемат по-голямата част от наличното пространство.

PCB антената се нуждае от подходяща зона на печатната платка. Неговото оформление трябва да отчита излъчващия елемент, заземената повърхност и разстоянието от други компоненти.

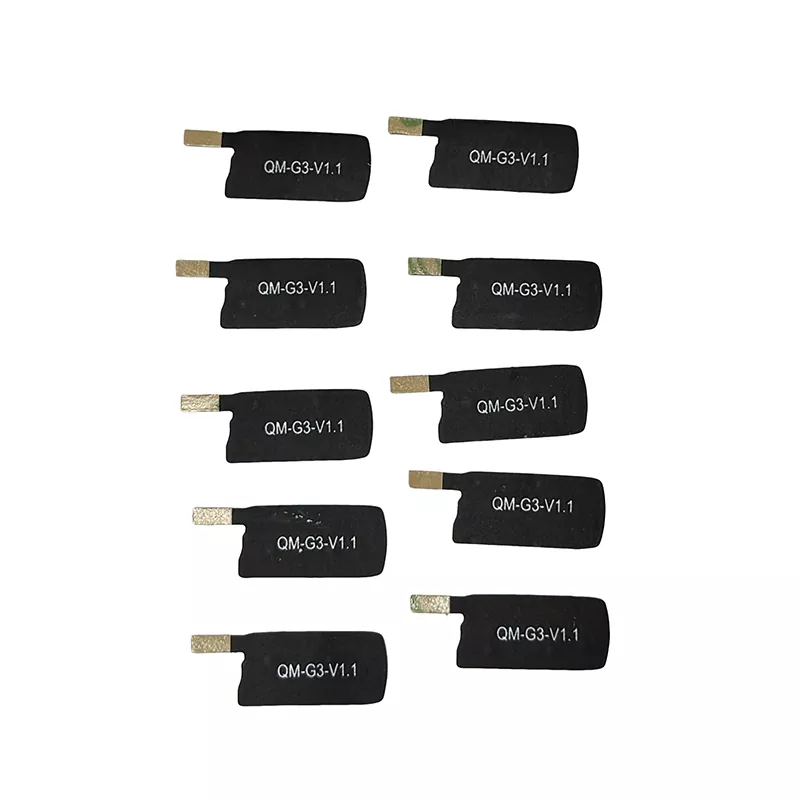

Например, таблет с плътно опаковано вътрешно оформление може да се възползва от оценката на гъвкава антена, която може да бъде позиционирана далеч от места с много хора. на QianmuИзключително тънка FPC антена за таблете подходящ продукт, който трябва да се прегледа, когато се оценява този тип интеграция.

Окончателният избор трябва да се основава на пълния механичен дизайн, а не само на размерите на антената.

2. RF производителност и стабилност на сигнала

Гъвкавата антена не осигурява автоматично по-силно приемане, а интегрираната в PCB антена не е непременно по-стабилна.

Производителността зависи от работната честота, геометрията на антената, съгласуването на импеданса, заземяването, материалите на корпуса и околните компоненти. Батерии, метални скоби, дисплеи и кабели могат да повлияят на инсталираната антена.

Преди да изберат антена, инженерите трябва да потвърдят следните параметри:

• Работна честота и необходима честотна лента

• Импеданс и VSWR

• Коефициент на усилване и радиация

• Заземяване и хлабина на антената

• Изисквания към конектора и захранващия кабел

• Изпълнение в готовата кутия

За компактни безжични устройства тестването на антената в действителната позиция на монтаж е особено важно. Резултатите, получени от самостоятелна антена, може да не представят нейните характеристики, след като антената е сглобена в крайния продукт.

3. Производствени разходи и монтаж

Общата цена зависи от цялостния дизайн на устройството, а не само от цената на антената.

PCB антената може да намали отделните компоненти и стъпките на сглобяване, когато пасва на съществуващо оформление на платката. Въпреки това, ако дизайнът изисква промени в размерите на PCB, маршрутизирането или разположението на компонентите, тези промени могат да увеличат работата по разработката.

FPC антената е отделен компонент и може да изисква допълнителни фиксиращи материали, кабел или конектор. Въпреки това може да е по-практично, когато избягва основен редизайн на PCB или корпус.

За OEM проекти сравнете следните разходи:

• Изработка на антена

• PCB и модификации на кутията

• Кабели, конектори и монтажни материали

• Монтаж и проверка

• Тестване на прототип и RF настройка

• Обем на производство и очаквано търсене

Искането на оферти въз основа на едни и същи технически изисквания предоставя по-полезно сравнение, отколкото да се преценяват двете технологии по цените на основните им компоненти.

4. Коя антена е подходяща за вашето приложение?

Подходящият дизайн зависи от физическата структура на устройството и безжичните изисквания.

Носими и преносими устройства:Една FPC антена може да си струва да се оцени, когато корпусът е извит или вътрешното оформление оставя ограничено пространство за твърда структура на антената.

Умен дом и IoT продукти:И двата варианта могат да бъдат подходящи. Решението зависи от безжичния стандарт, оформлението на платката, корпуса и процеса на сглобяване.

Индустриално безжично оборудване:PCB антената може да работи добре, когато оформлението на платката е фиксирано и има достатъчно свободно пространство. FPC антената може да бъде полезна, когато мястото за монтаж е ограничено.

Таблетни и ръчни терминали:Гъвкавата антена може да осигури допълнителни опции за позициониране, особено когато вътрешната структура е претъпкана. Окончателният избор все още изисква RF валидиране.

на Qianmuпродуктова гамавключва категории вътрешни и външни антени за различни безжични приложения. Прегледът на наличните продуктови структури заедно с чертежите на устройството може да помогне за стесняване на подходящите опции.

5. Каква информация е необходима за персонализирана антена?

Преди да поискате оферта или прототип, подгответе основните подробности за планираното приложение:

1. Честотна лента:Посочете необходимите работни честоти и безжични стандарти.

2. Налични размери:Осигурете максималния размер на антената и наличната площ за инсталиране.

3. Структура на устройството:Споделете чертежи на печатни платки, размери на кутията и позициите на близките метални компоненти или батерии.

4. RF изисквания:Идентифицирайте целевия импеданс, честотната лента, VSWR, печалбата и други приложими критерии за ефективност.

5. Метод на свързване:Потвърдете дали дизайнът се нуждае от директна PCB връзка, коаксиален кабел, IPEX конектор или друг интерфейс.

6. Изисквания за тестване:Посочете всички необходими РЧ измервания или валидиране на ниво продукт.

7. Производствен план:Предоставете количеството на прототипа, очаквания обем на поръчката и графика за разработка.

Тези подробности помагат да се определи дали FPC антена, PCB антена или друга вградена антенна структура е подходяща за проекта.

Често задавани въпроси

FPC антената по-добра ли е от PCB антената?

Не във всяко приложение. FPC антените осигуряват по-голяма гъвкавост при физическо разполагане, докато PCB антените могат да опростят интеграцията, когато оформлението на платката осигурява достатъчно пространство. Правилният избор зависи от структурата на устройството и RF изискванията.

Могат ли FPC и PCB антените да поддържат Wi-Fi и Bluetooth?

да И двете могат да бъдат проектирани за Wi-Fi и Bluetooth приложения, включително 2,4 GHz продукти. Съвместимостта зависи от дизайна на антената, честотната лента, съответствието и условията на инсталиране.

Винаги ли PCB антената струва по-малко?

Не. PCB антената може да намали отделните компоненти и работата по сглобяване, но препроектирането на PCB може да увеличи разходите за разработка. FPC антената може да бъде по-икономична, когато избягва големи промени в дънната платка или корпуса.

Какво влияе на работата на вградената антена?

Работната честота, геометрията на антената, заземената повърхност, съгласуването на импеданса, материалите на корпуса и близките компоненти могат да повлияят на производителността. Тестването в готовото устройство е от съществено значение.

Може ли Qianmu да предостави персонализирана FPC антена?

Страницата за FPC антена на Qianmu описва наличните опции за персонализиране, включително размери, честота, конектори, кабели и методи за инсталиране. Окончателните спецификации трябва да бъдат потвърдени спрямо RF и механичните изисквания на проекта.

Избор между FPC и PCB антени

Решението между FPC антена и PCB антена трябва да започне с оформлението на устройството, работната честота и необходимата безжична производителност. Гъвкавостта на инсталацията, стъпките на сглобяване и общите разходи за разработка трябва да бъдат оценени заедно.

За компактни електронни продукти ранното потвърждаване на позицията на антената и тестването на дизайна в предвидения корпус може да намали промените, които могат да бъдат избегнати по-късно в разработката.

За да оцените подходяща опция, прегледайте решенията за FPC антена на Qianmu и други опции за вградена антена заедно с изискванията на вашето устройство.
