Гъвкавите антени за слушалки са миниатюрни RF приемо-предавателни компоненти, които използват PI/LCP гъвкави субстрати като основа, с проводими излъчващи модели, формирани чрез ецване. Те са специално проектирани за TWS Bluetooth слушалки, безжични слушалки за уши и слушалки с костна проводимост с компактни вътрешни кухини. За разлика от твърди печатни платки или пружинни антени, гъвкавите антени за слушалки предлагат отлична огъваемост и ултратънки профили, което им позволява да се приспособят към вътрешните стени на корпусите на слушалките, страните на батерията и неправилно оформените стебла на ухото. Това ефективно се справя с предизвикателства като ограничено пространство в кухината и обструкция на сигнала, причинена от метални конструкции.

Shenzhen Qianmu Communication Technology Co., Ltd., като базиран в Шенжен производител на антени, разчита на своята вътрешна радиочестотна лаборатория за непрекъснато усъвършенстване на решенията за проектиране на антени за слушалки и служи като надежден доставчик за множество марки слушалки.

Принцип на работа

По същество те са миниатюрни планарни радиочестотни радиационни компоненти. Високочестотните електрически сигнали от безжичния аудио модул се предават към излъчващата верига на антената, която ги преобразува в електромагнитни вълни чрез електромагнитна индукция. Едновременно с това антената улавя външни електромагнитни вълни на Bluetooth и ги преобразува обратно в електрически сигнали за предаване към главния контролен чип, което позволява двупосочен трансфер на аудио данни между смартфони и слушалки. За да оптимизираме производителността при сценарии за използване на слушалки, ние усъвършенствахме точката на захранване на антената и дизайна за съвпадение на заземяването, за да намалим загубата на поглъщане на сигнала, причинена от човешката глава. Реален тестов случай: За същите TWS слушалки, замяната на стандартна пружинна антена с нашата гъвкава антена за слушалки Qianmu увеличи разстоянието на стабилна връзка през стена от 3,2 m на 6,1 m, намалявайки вероятността за прекъсване на връзката със 72% (данни от теста, събрани в безехова камера с реално човешко износване; доклади от тестове са налични при поискване).

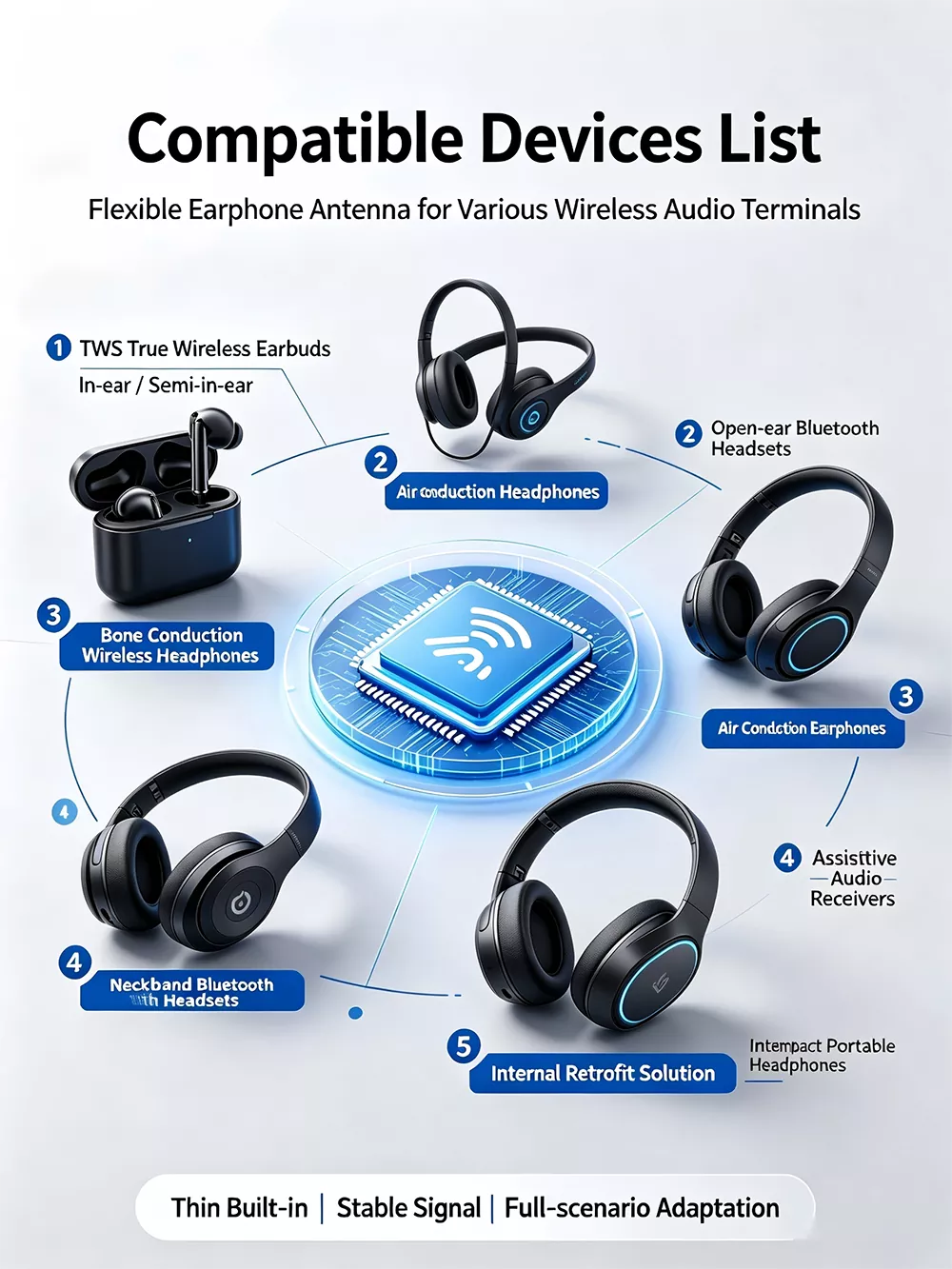

Списък на съвместими устройства

Тази гъвкава антена за слушалки е широко съвместима с различни безжични аудио терминали:

1. TWS истински безжични Bluetooth слушалки (в ухото, полу-в ухото)

2. Bluetooth слушалки с отворен гръб, висящи за уши, слушалки с въздушна проводимост

3. Безжични слушалки с костна проводимост, Bluetooth слушалки с лента за врат

4. Допълнителни слушалки за аудио приемане, безжични слушалки в стил слухов апарат

5. Компактни преносими безжични слушалки с вградено решение за модификация

Ключови точки за продажба

1. Изключително тънки и гъвкави, проектирани да пасват на екстремно подреждане на тапи за уши

Предлага се в дебелини от 0,12–0,3 mm, с минимален радиус на огъване ≤1,5 ​​mm, той поддържа десетки хиляди цикли на огъване без напукване или разслояване на медта. Може да се залепи към стеблата на слушалките, страните на батерията или извитите вътрешни стени на корпусите, елиминирайки необходимостта от плоски печатни платки и помагайки на структурните инженери да намалят размера на слушалките.

Действителна снимка: Тест за многоъгълно огъване на антената в реално време

2. Стабилната RF производителност намалява прекъсванията и забавянето

Екипът на Qianmu Communications RF завърши симулацията за съгласуване на импеданс предсрочно, постигайки VSWR ≤1,8 на антената за слушалки и висока ефективност на излъчване на сигнала. Това ефективно смекчава затихването на сигнала, причинено от обструкция на главата по време на носене, намалявайки заекването на звука при сценарии на бягане и пътуване до работното място.

3. Оборудван с високотемпературна лепилна основа за лесно автоматизирано сглобяване

Гърбът на антената включва устойчиво на висока температура двустранно лепило, което позволява бързо и сигурно закрепване чрез просто отлепване на защитното фолио - не са необходими скоби или винтове. Този дизайн е идеален за бързо сглобяване на фабрични производствени линии, намалявайки времето за работа по време на монтажа.

4. Висока персонализация (предимство на фабричните директни доставки)

Като китайски производител на антена за слушалки, ние поддържаме персонализиране на 外形轮廓 (外形), настройка на честотната лента (основно 2,4 GHz Bluetooth, разширяема), дължина на проводника, тип терминал (U.FL, консервирани контакти) и материал на субстрата (PI за икономичен клас / LCP за висок клас). Предлагаме производство на проби за малки партиди и надеждни срокове за доставка за големи поръчки.

5. Строг контрол на качеството, висока консистенция

Всяка партида антени за слушалки се подлага на вземане на проби и тестване в RF безехова камера, както и тестове за цикличност при висока и ниска температура и огъване, което елиминира вариациите в производителността на партидите и ги прави подходящи за дългосрочно масово производство на маркови слушалки.

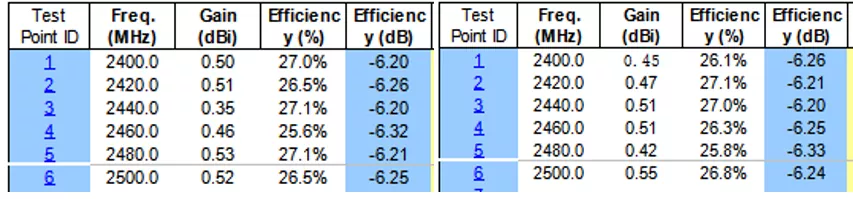

Технически спецификации

Гъвкава антена за слушалки срещу обикновени решения за антена в индустрията

Много производители на слушалки се борят при избора на антени, разкъсвани между пружинни антени, твърди PCB антени и керамични антени. Въз основа на тестове в реални условия в хиляди проекти за слушалки, ние съставихме ясно и интуитивно сравнение:

Ако вашите слушалки имат ограничено вътрешно пространство, неправилни форми на корпуса или изискват висока последователност при масово производство, гъвкавата антена за слушалки е оптималното решение. Като оригинален производител, базиран в Шенжен, Qianmu Communications може бързо да оптимизира дизайна на антената според вашия прототип.

Оборудване за тестване на RF безехова камера

Как да изберете правилната гъвкава антена за слушалки

Много инженери по закупуване на слушалки често правят грешки при избора на модели. Въз основа на дългогодишен опит в обслужването на доставчици, ето четири ключови критерия за избор:

1. Приоритетизирайте потвърждаването на наличното вътрешно пространство в слушалката и предоставете 3D чертежи на дължината, ширината, височината и структурата на кухината. Ще оценим максималните размери на антената и допустимите зони на огъване. Не купувайте директно стандартни готови антени, тъй като е много вероятно това да доведе до лошо представяне на сигнала.

2. Ясно дефинирайте целите за използване на околната среда. За продукти, насочени към спортни и външни слушалки, изберете версии, оптимизирани за устойчивост на огъване и устойчивост на вибрации; за експортни продукти потвърдете предварително изискванията за екологично сертифициране на целевия пазар.

3. Обърнете внимание на услугите за поддръжка на RF настройка - простото закупуване на гъвкава антена за слушалки не гарантира използваемост! Без подходящо съвпадение и настройка на антената дори най-добрите материали могат да доведат до забавяне на производителността. Изберете производител с вътрешни RF инженери, а не просто посредник.

4. Изпратете ни мостра за тестване, преди да направите официалната поръчка. Ще произведем прототипни антени за тестване на място от клиента. Масовото производство ще започне само след успешно тестване, минимизиране на рисковете за развитие.

ЧЗВ

Q1: Антената на слушалките поддържа ли персонализирани размери?

О: Да, поддържаме персонализиране. Като фабрика, ние можем да моделираме и персонализираме външните размери, дължината на кабела и типа на терминала според вътрешната структура на слушалката. Можете да предоставите 2D/3D чертежи и ние ще оценим дизайна и ще произведем проби.

Q2: Какво е минималното количество за поръчка (MOQ) за антени за слушалки?

A: Стандартни налични антени за слушалки с ниска MOQ; налични мостри по поръчка в малки количества и MOQ за поръчки за масово производство могат да бъдат договорени. Чувствайте се свободни да се свържете с нашия екип по продажбите за запитвания.

Q3: Можете ли да предоставите доклад за RF тест на антената?

A: Да. Всяка партида от продукти се доставя с данни от фабрични тестове и можем също така да предоставим доклади от инспекции на трети страни при поискване от клиента, като гарантираме пълна проследимост на документацията.

Q4: Може ли антената на слушалките да е съвместима с Bluetooth 5.3 модул?

О: Напълно съвместим. Гъвкавата антена за слушалки работи в стандартната 2.4G ISM лента и е съвместима с цялата серия Bluetooth 5.0/5.1/5.2/5.3 аудио модули.

Q5: Какви документи могат да бъдат предоставени за износ на продукти?

О: Можем да предоставим проформа фактури, опаковъчни списъци, RoHS и CE доклади, бизнес лицензи и други документи, за да отговорим на изискванията за митническо освобождаване в различни страни.
