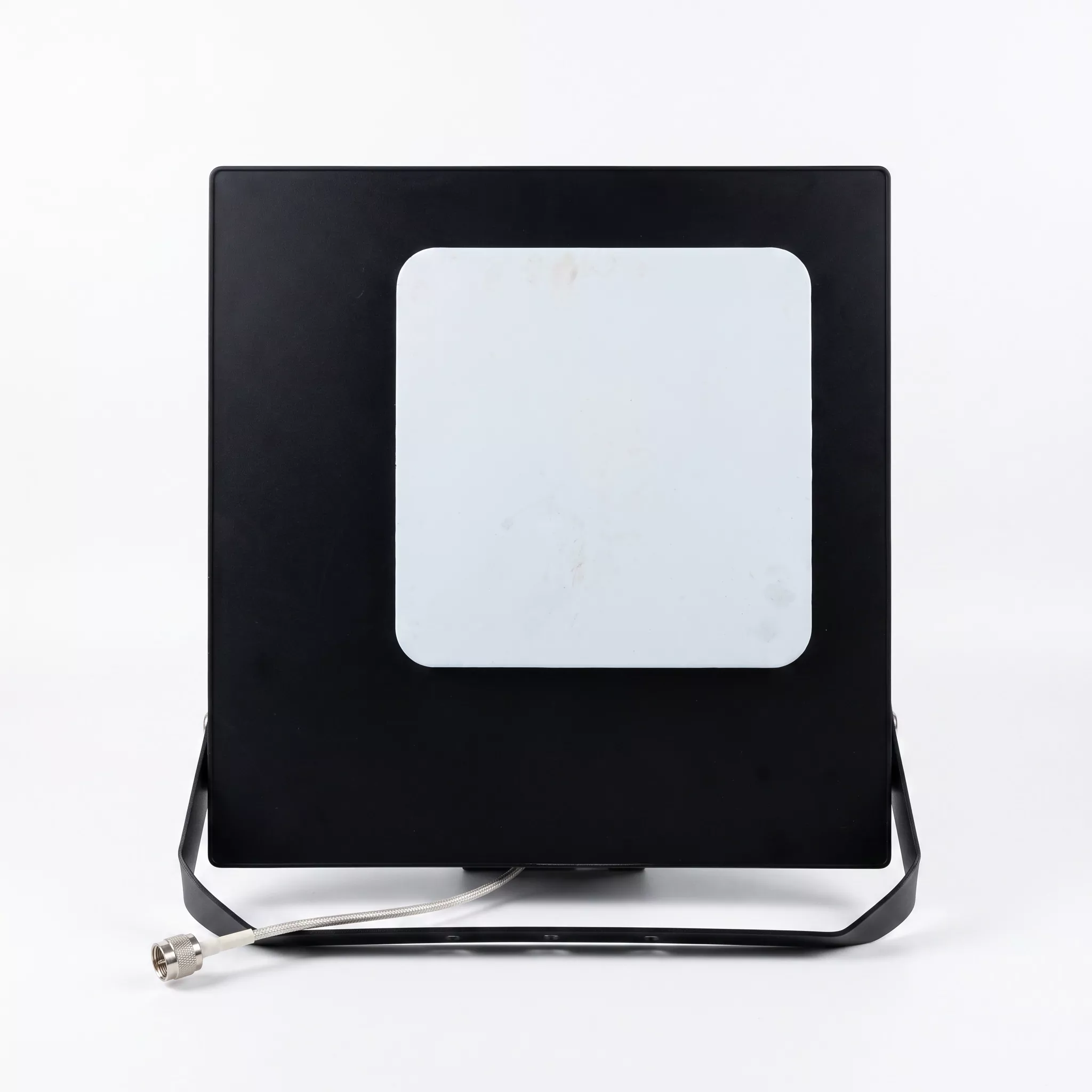

Прожекторна антена

Прожекторната антена, известна още като декоративна прожекторна или камуфлажна антена за базова станция за прожектори, е външна насочена външна комуникационна антена. Корпусът му прецизно възпроизвежда дизайна на прожекторите за външно осветление, интегрирайки 4G/5G радиочестотни радиационни модули вътре в тялото на лампата, за да комбинира предаването и приемането на сигнал с подобряване на градския пейзаж. Той елиминира необходимостта от допълнителни сигнални кули и може да се инсталира на покриви, фасади на сгради или платформи, решавайки фундаментално често срещани проблеми като визуална натрапчивост и ограничения на собствеността върху достъпа до строителството, свързани с традиционните антени. Тази антена от Qianmu Communications е широколентова двуполяризирана насочена антена за базова станция, служеща като основен RF компонент, специално проектиран за съвместни проекти за дълбоко покритие на закрито и на открито. За разлика от обикновените имитации, предлагани на пазара, нашата антена разполага с оптимизирана електромагнитна изолация в структурата на своята кухина, като гарантира, че корпусът на лампата не възпрепятства радиочестотното излъчване. Той осигурява както отлична камуфлажна естетика, така и висока RF производителност, което го прави подходящ за проекти за надграждане на комуникационна инфраструктура по целия свят.

Принцип на работа

1. Основни принципи на предаване и приемане на сигнали

Цялата антена за прожектори се състои от четири основни компонента: модул за радиочестотно излъчване, метален отразяващ заден панел, водоустойчив камуфлажен корпус и двойни конектори тип N.

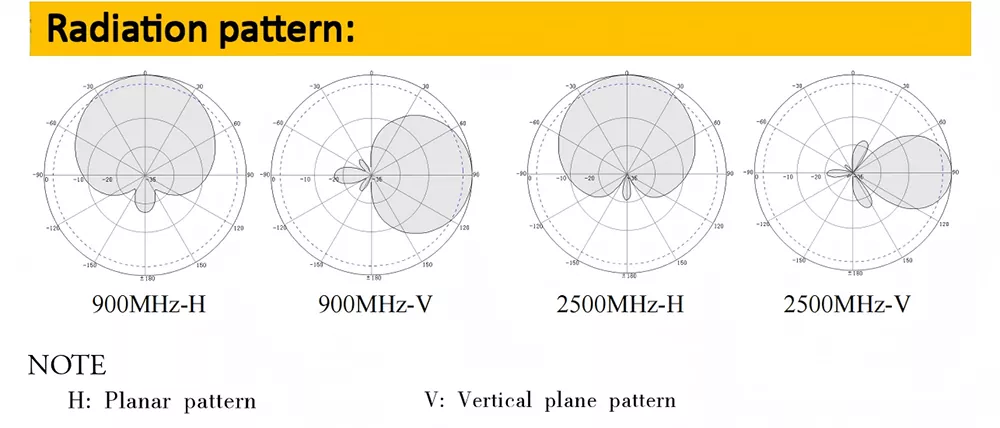

①Предаване на сигнал: Устройството RRU извежда радиочестотни електрически сигнали, които се предават през два N-K конектора към вътрешните алуминиеви излъчващи елементи в антената. Тези сигнали се преобразуват в електромагнитни вълни в диапазона 698-3600 MHz от резонансни кухини и след това се излъчват навън през 65° хоризонтално насочен лъч, покриващ прецизно подовете на целевата сграда.

②Приемане на сигнал: Електромагнитните вълни нагоре по веригата, излъчвани от мобилни телефони и IoT устройства в сградата, се улавят във всички посоки от антената. Рефлекторът събира и филтрира сигнали за смущения, преобразувайки електромагнитните вълни в електрически сигнали, които се предават обратно към оборудването на базовата станция, като по този начин завършва двупосочната комуникация.

2. Камуфлажна обвивка с оптимизирана сърцевина за незатихване на сигнала

Повечето евтини антени използват стандартни пластмасови корпуси, което води до RF загуба над 15%, което води до слаби сигнали и бавни скорости на мрежата в краищата на клетката. Фабриката на Qianmu Communications независимо разработи модифициран корпус с прозрачни вълни UABS, с лабораторни измервания, показващи загуба на радиочестота само 6,2%. Комбиниран със слоест алуминиев радиационен масив, той избягва екраниращия ефект, причинен от метални скоби в конвенционалните корпуси, постигайки 30% увеличение на мрежовата скорост на връзката надолу при същите условия. Суровите данни от измерванията от векторни мрежови анализатори са достъпни при поискване.

Технически спецификации

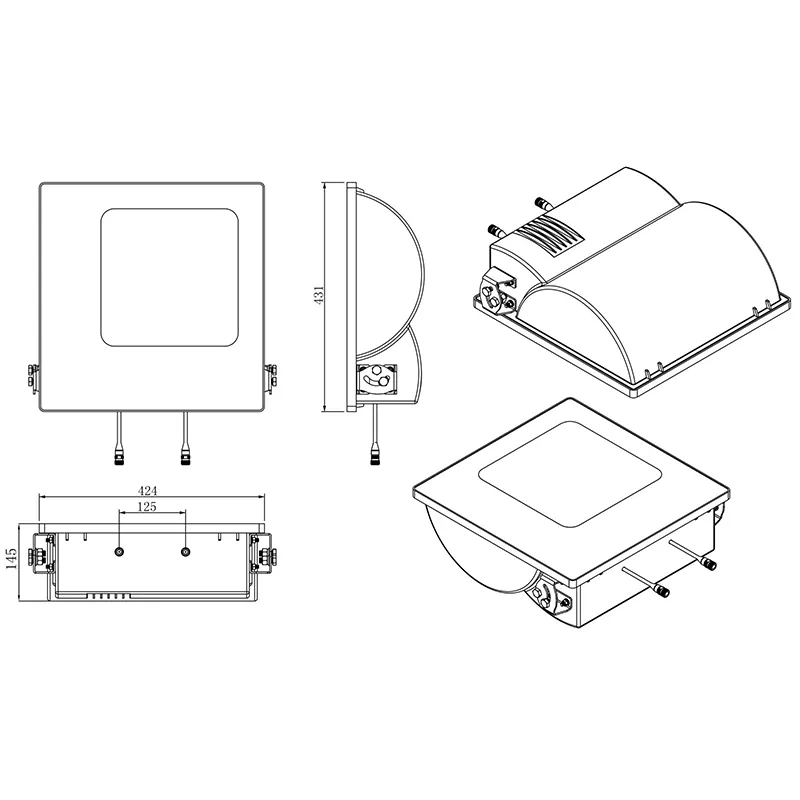

Механични структурни параметри

Ръководство за покупка и избор

1. Приоритизирайте потвърждаването на покритието на честотната лента. За основната китайска 5G 3,5 GHz честотна лента е от съществено значение да изберете широколентови прожекторни антени, поддържащи 1710-3600MHz. По-старите антени с максимум 2700MHz не могат да поддържат настоящите 5G мрежи и ще изискват пълна подмяна по-късно, което значително увеличава разходите по проекта.

2. Проверете действителните RF параметри и отхвърлете подвеждащите спецификации. Преди закупуване изисквайте от доставчиците да предоставят измерени криви на векторен мрежов анализатор за същия модел, като се фокусирате върху проверката на три ключови индикатора: усилване, VSWR и съотношение отпред към заден ход. Продуктите с ниска цена на пазара често надценяват печалбата, което води до намаляване на действителното разстояние на покритие с повече от 40%.

3. Акцент върху външната защита и материали: В крайбрежните райони с чести дъждове и тайфуни трябва да се използват ляти алуминиеви вибратори, комбинирани с устойчиви на атмосферни влияния UABS кутии. Вибраторите от тънък железен лист и обикновените пластмасови кутии ще бъдат подложени на корозия и проникване на вода след 1-2 години, което води до изключително високи разходи за поддръжка с течение на времето.

4. Изберете производители със собствени R&D и производствени възможности. Посредниците нямат научноизследователска и развойна дейност, контрол на качеството и не могат да осигурят персонализиране, доклади от тестове или техническа поддръжка след продажбата. Директното свързване с оригинални производители позволява синхронизирана доставка на спомагателни материали, персонализирани параметри, бързо следпродажбено обслужване и стабилна доставка за големи обеми поръчки.

ЧЗВ

Q1: Кои комуникационни честотни ленти покрива напълно тази антена за прожектор? Поддържа ли 5G?

О: Антената работи в честотните ленти 698-960 MHz и 1710-3600 MHz, напълно съвместима с всички ленти на 2G GSM, 3G UMTS и 4G LTE. Той поддържа масови местни 5G NR ленти N41/N78, както и основни 5G ленти в отвъдморските страни. Едно разгръщане позволява съвместно 4G+5G покритие без необходимост от поетапна смяна на антената.

Q2: Поддържа ли OEM/ODM персонализиране? Кои параметри могат да се променят?

О: Като фабрика при източника, ние предлагаме пълноизмерни услуги за персонализиране: регулируемо усилване на антената, ширина на лъча, тип конектор (N/4,3-10), цвят на корпуса и лого на копринен екран на тялото. За специални теснолентови задгранични проекти нашият екип за научноизследователска и развойна дейност може да пренастрои RF осцилатора.

Q3: Компанията поддържа ли фабрични одити на място? Може ли да предостави документи за квалификация?

A: Shenzhen Qianmu Communication Technology Co., Ltd. предлага фабрични обиколки на посетители с предварителна уговорка един ден предварително, което позволява достъп до производствените съоръжения, производствените линии и радиочестотната лаборатория. Пълните сертификати по ISO, CE, FCC и RoHS, заедно с доклади от тестове на трети страни, са достъпни безплатно в електронен формат; оригинални печатни копия с официални печати могат да бъдат предоставени за целите на наддаването.
