За модерното оборудване за правоприлагане и полево записване надеждното позициониране е нещо повече от удобство – то може пряко да повлияе на проследимостта на доказателствата и оперативната безопасност.Цянмуразвива наBody Cam GPS антенакато индустриална GNSS керамична антена за носени на тялото камери, терминали за събиране на доказателства, патрулно оборудване и други взискателни мобилни устройства. Неговата GPS, BeiDou, GLONASS и Galileo съвместимост, RHCP дизайн и здрава керамична структура са проектирани да поддържат стабилно сателитно приемане в предизвикателни среди.
GPS антена вътре в камера, носена на тялото, трябва да работи заобикаляйки препятствия от човешко тяло, компактни структури на устройството, метални екрани, клетъчни RF модули, батерии и променящи се външни условия. Следователно подходящата GNSS антена се нуждае от повече от основно сателитно приемане. Тази статия обяснява как конструкцията на керамичната антена, кръговата поляризация, контролът на радиочестотните смущения, широкотемпературните материали и правилната инсталация допринасят за стабилното позициониране. Той също така сравнява технологиите за керамични и гъвкави FPC антени и очертава ключови съображения за избор и инсталиране за производителите на професионални телекамери.
Съдържание
- Какво е GPS антена Body Cam?
- Защо работата на GPS има значение при фотоапаратите, носени на тялото?
- Какви фактори за ефективност трябва да оценят купувачите?
- Керамична GPS антена срещу FPC антена
- Основни технически спецификации
- Как трябва да се инсталира GPS антена?
- Типични приложения
- ЧЗВ
- Заключение
Какво е GPS антена Body Cam?

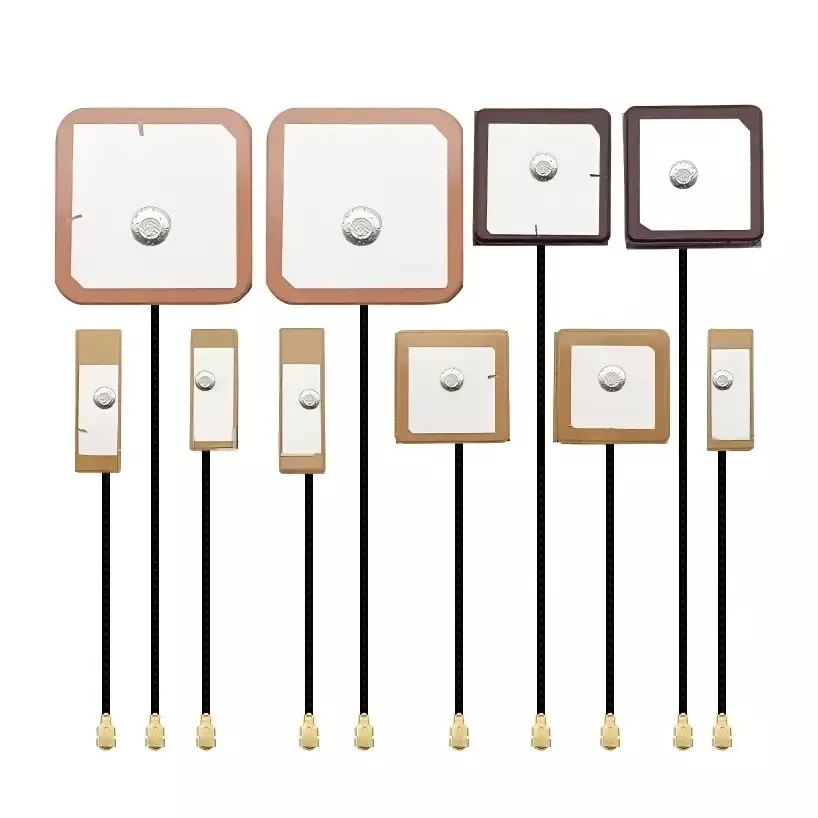

GPS антената Body Cam е специализиран компонент за приемане на GNSS, предназначен за получаване на сателитни навигационни сигнали за камери, носени на тялото, и преносими терминали за запис на доказателства. За разлика от GPS антената с общо предназначение, тя трябва да работи в компактен корпус, докато се справя с обструкция на тялото, електронни смущения, движение и променяща се външна среда.
Решението на Qianmu използва високодиелектрична керамична пластирна структура и дясна кръгова поляризация (RHCP). Дизайнът поддържа GPS L1 на 1575,42 MHz и BeiDou B1 на 1561 MHz, докато съвместимостта с основните сателитни навигационни системи може да поддържа професионални приложения за позициониране както на вътрешния, така и на международния пазар.
Антената приема сателитни сигнали и предава оптимизирания RF сигнал към позициониращия чипсет. След това устройството може да изчисли информация за местоположението, скоростта, времето и надморската височина и да свърже данните за местоположението със записано аудио и видео. Това създава практическа връзка между записаното съдържание и мястото, където се е случило събитие.
Защо работата на GPS има значение при фотоапаратите, носени на тялото?
Камерите, носени на тялото, често се използват, докато персоналът ходи, тича, обръща се, влиза в сгради или управлява превозни средства. Тези движения създават по-трудна радиочестотна среда, отколкото обикновено изпитва стационарен GPS приемник.
Стабилното позициониране може да осигури няколко практически предимства:
- Проследимост на доказателствата:Информацията за местоположението може да бъде свързана със записани кадри и оперативни събития.
- Непрекъснати записи на траектория:Надеждното сателитно приемане помага за намаляване на пропуските в проследяването на движението.
- Оперативна осведоменост:Полевите екипи могат да получат по-надеждна информация за местоположението по време на мобилни операции.
- Намалено отклонение при позициониране:По-добрата производителност на антената може да помогне за ограничаване на нестабилните показания на местоположението, причинени от слаби или отразени сигнали.
- Глобално внедряване:Мултисистемната GNSS съвместимост е полезна за оборудване, предназначено за различни географски пазари.
Следователно за производителите изборът на антена трябва да се обмисли по време на ранните етапи на дизайна на камерата, вместо да се третира като крайна задача за избор на компонент.
Какви фактори за ефективност трябва да оценят купувачите?
1. Съвместимост на сателитната система
Професионалните камери за тяло могат да бъдат разположени в различни държави и работни среди. Поддържането на GPS и BeiDou, като същевременно поддържа GLONASS и Galileo, може да осигури по-голяма гъвкавост при проектиране на оборудване за вътрешни и задгранични пазари.
2. Кръгова поляризация
GNSS сателитните сигнали имат характеристики на кръгова поляризация. RHCP антената е проектирана да отговаря на това свойство на сигнала и може да помогне за намаляване на въздействието на определени отразени и неправилно поляризирани сигнали. Това става особено полезно около сгради, превозни средства, метални конструкции и други отразяващи повърхности.
3. Устойчивост на радиочестотни смущения
Една модерна телекамера може да съдържа 4G/5G комуникационни модули, Wi-Fi, процесори, батерии и други електронни схеми. Тези компоненти могат да създадат електрически сложна среда. Съгласуването на антената и подходящото физическо разделяне могат да помогнат за намаляване на нежеланото радиочестотно свързване и подобряване на стабилността на позициониране.
4. Екологична надеждност
Професионалното оборудване може да бъде изложено на лятна топлина, зимен студ, вибрации, удар, влажност и продължителна работа на открито. Индустриалният керамичен дизайн на Qianmu е определен за работен температурен диапазон от -40°C до +75°C, като поддържа приложения, при които компонентите от потребителски клас може да не осигурят достатъчна екологична граница.
5. Механична издръжливост
Носеното на тялото оборудване изпитва многократно движение и физическо боравене. Твърдата керамична структура на антената може да осигури по-добра стабилност на размерите от гъвкавата структура в приложения, където механичната издръжливост е приоритет.
Керамична GPS антена срещу FPC антена
Както керамичните, така и FPC антенните технологии могат да бъдат полезни, но техните характеристики са различни. Правилният избор зависи от структурата на продукта, наличното пространство, условията на околната среда, изискваната производителност на позициониране и целевото приложение.
| Фактор за сравнение | Керамична антена Цянму | Стандартна FPC GPS антена |
|---|---|---|
| Основен материал | Промишлена високотемпературна синтерована керамика | Гъвкав PI филм |
| Приемане на сигнал | Проектиран за улавяне на силен сателитен сигнал | Подходящ за компактни приложения с общо предназначение |
| Поляризация | RHCP | Зависи от дизайна на антената |
| Работна температура | -40°C до +75°C | Зависи от конкретния модел |
| Механична структура | Здрава керамична конструкция | Гъвкава фолиова конструкция |
| Контрол на смущенията | Проектиран за взискателни RF среди | Повече зависи от оформлението на системата и инсталацията |
| Типично приложение | Професионални боди камери и индустриални терминали | Компактна потребителска и преносима електроника |
За производителите, разработващи професионални устройства за запис на доказателства, керамичната GNSS антена може да предложи полезна комбинация от RF производителност, устойчивост на околната среда и структурна стабилност.
Основни технически спецификации
Когато оценяват GPS антена за камера за тяло, инженерите трябва да прегледат пълната RF и механична спецификация, вместо да се фокусират само върху съвместимостта на номиналната честота.
| Параметър | Спецификация Цянму |
|---|---|
| Тип продукт | GNSS керамична антена за повърхностен монтаж |
| Работни ленти | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Поляризация | Дясна кръгова поляризация (RHCP) |
| Характеристичен импеданс | 50Ω |
| КСВ | ≤1,8 |
| Пиково усилване | 3,0–3,8 dBi |
| Работна температура | -40°C до +75°C |
| Температура на съхранение | -45°C до +80°C |
| Монтаж | Поставяне на SMT, запояване през отвори или персонализирани конектори |
Тези спецификации предоставят полезна отправна точка за RF инженерите. Окончателното представяне на антената обаче трябва винаги да се проверява след интегриране в пълния корпус на камерата, тъй като материалите на корпуса, разположението на батерията, оформлението на печатни платки, маршрутизирането на кабела и близките безжични модули могат значително да повлияят на действителната RF производителност.
Как трябва да се инсталира GPS антена?
Дори антена с висока производителност може да има недостатъчна производителност, ако е инсталирана неправилно. Следователно правилната механична и радиочестотна интеграция е от съществено значение.
Изберете подходяща позиция за монтаж
Зоната на керамичното излъчване не трябва да се покрива директно от метални корпуси, батерии или метални скоби. Обикновено се предпочита неметална зона към горната част на камерата на тялото. Qianmu препоръчва да се поддържа най-малко 15 mm разстояние от 4G/5G и Wi-Fi антени, където структурата на продукта го позволява.
Следвайте правилните процедури за запояване
За щифтови антени спойките трябва да са пълни и сигурни. За SMT продукти антената трябва да бъде подравнена правилно и монтирана в съответствие с препоръчания процес на PCB. Трябва да се избягва прекомерен механичен натиск, тъй като керамичните компоненти могат да се повредят при неправилно боравене.
Прокарване на контролен кабел и електропровод
Антенните кабели трябва да се насочват внимателно, за да се намали ненужното свързване с електропроводи и вериги с голям ток. Когато е подходящо, могат да се използват и изолационни материали за изолиране на антената от източници на силни електрически смущения.
Тествайте цялото устройство
Лабораторното тестване на компоненти е важно, но не трябва да замества пълната проверка на машината. След сглобяването производителите трябва да оценят придобиването на сателит при студен и горещ старт, точността на позициониране, броя на сателитите и непрекъснатостта на траекторията при реалистични външни условия.
Какви приложения могат да използват GPS антена на Body Cam?
Професионалната GNSS антена може да поддържа широка гама от мобилно оборудване за запис и позициониране, включително:
- 4G/5G телесни камери на органите на реда
- Терминали за запис на полиция и контрол на движението
- Градско управление и пътна администрация телекамери
- Оборудване за аудиовизуални доказателства на пожарната
- Взривозащитени и искробезопасни терминали за запис
- Минно и нефтохимическо инспекционно оборудване
- Силови инспекционни и железопътни патрулни устройства
- Терминали за външна инспекция и полеви операции
- Експортно ориентирани многолентови камери за носене на тялото
Комбинацията от GNSS приемане, компактна интеграция и устойчивост на околната среда прави тази антенна технология особено подходяща за професионално оборудване, което трябва да работи непрекъснато извън контролирана вътрешна среда.
ЧЗВ
1. Какви сателитни системи поддържа GPS антената на Body Cam?
Антената е проектирана около честотите GPS L1 и BeiDou B1 и поддържа мултисистемни GNSS приложения, включващи GPS, BeiDou, GLONASS и Galileo.
2. Защо RHCP е важен за приемането на GNSS?
RHCP, или дясната кръгова поляризация, съответства на поляризационните характеристики на обикновените GNSS сателитни сигнали. Може да помогне за подобряване на последователността на приемане и да намали влиянието на някои отразени или неправилно поляризирани сигнали.
3. Може ли антената да работи при екстремни температури?
Определеният работен температурен диапазон е от -40°C до +75°C, което прави антената подходяща за много взискателни външни и индустриални приложения.
4. Може ли антената да бъде персонализирана за нов дизайн на камера?
да Като оригинален производител, Qianmu може да поддържа персонализирана разработка на антена според структурата на устройството, работната честота, изискванията за инсталиране, конфигурацията на конектора и целите за RF производителност.
5. Колко разстояние трябва да се поддържа от 4G/5G и Wi-Fi антени?
Препоръчва се минимално разстояние от 15 mm, когато структурата на продукта го позволява. Крайното разстояние трябва да бъде потвърдено чрез RF тестване, тъй като геометрията на корпуса и вътрешната електроника могат да променят оптималната позиция на антената.
6. Необходимо ли е тестване на открито след инсталиране на антената?
да Силно се препоръчва тестване на открито на цялото устройство. Инженерите трябва да проверят получаването на сателит, точността на позициониране, студените и горещите стартове и непрекъснатостта на траекторията, след като антената е интегрирана в крайния корпус.
Заключение
Надеждната GNSS антена е критичен компонент на професионална камера, носена на тялото, тъй като производителността на позициониране влияе върху точността на местоположението, проследимостта на доказателствата и оперативната надеждност. Керамична конструкция, RHCP поляризация, мултисистемна GNSS съвместимост, контрол на смущенията и производителност при широка температура могат да осигурят по-здрава основа за взискателни приложения на телесна камера.
Цянму съчетава научноизследователска и развойна дейност на антени, производство, радиочестотно тестване и персонализирано производство в подкрепа на производителите на фотоапарати за тяло и системните интегратори. За проекти, изискващи персонализирани честотни ленти, размери, конектори, инсталационни структури или RF оптимизация, разгледайте решението Body Cam GPS Antenna исвържете се с насза техническа консултация, проби и разработване на персонализирана антена.
