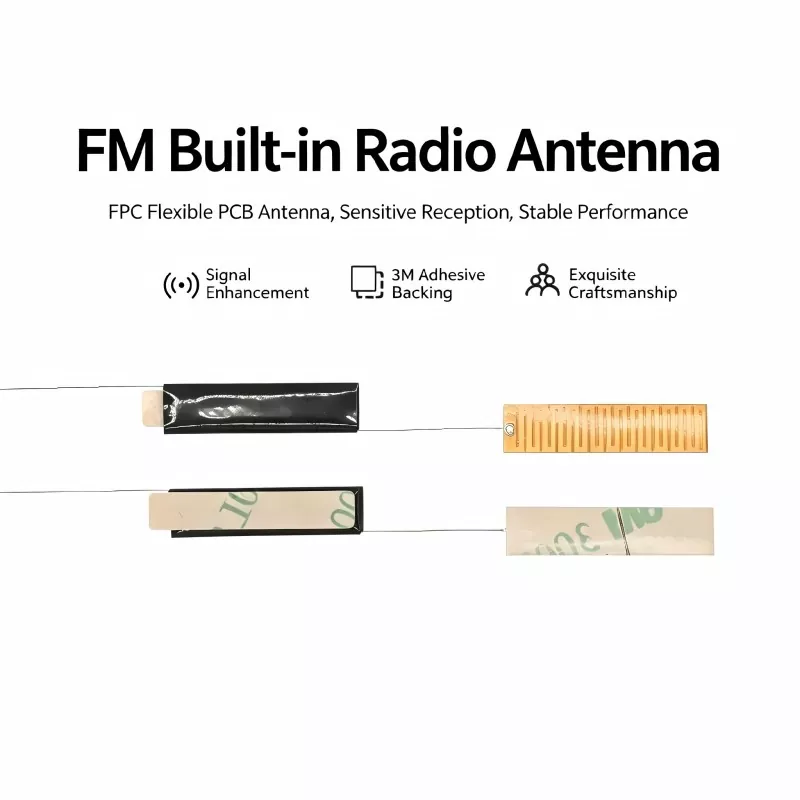

Цянмуразвива наВградена FM радио антеназа производители, които се нуждаят от надеждно FM приемане в компактни електронни продукти. Проектирано според изискванията за практическа интеграция, това решение за вътрешна антена може да помогне на аудио устройствата да постигнат стабилно радио представяне, като същевременно спестяват място за инсталиране и поддържат изчистен външен дизайн.
FM радиото остава важна характеристика в много автомобилни аудио системи, преносими радиостанции, Bluetooth високоговорители, интелигентни аудио продукти и потребителска електроника. Въпреки това, добавянето на FM приемане към компактно устройство изисква повече от просто свързване на антена към приемника. Размерите на антената, феритният материал, намотката на бобината, мястото на инсталиране, маршрутизирането на кабела и околните електронни компоненти могат да повлияят на качеството на приемане. Вградената FM радио антена предоставя на производителите компактна алтернатива на традиционните външни антени. Тази статия обяснява принципа на работа, предимствата на дизайна, стойността на приложението, ключовите съображения за закупуване и практическите методи за интегриране.
Съдържание
Какво трябва да знаят производителите за вградените FM антени?
Как е проектирана вградената FM радио антена?
Защо дизайнът на вътрешната антена има значение?
Кои продукти могат да използват вградена FM антена?
Кои фактори влияят на ефективността на FM приемане?
Какви спецификации трябва да сравняват купувачите?
Как инженерите могат да интегрират антената в продукт?
Какво трябва да търсите при доставчик на FM антена?
Често задавани въпроси за вградена FM радио антена
Подходяща ли е вградената FM радио антена за вашия продукт?
Какво трябва да знаят производителите за вградените FM антени?
Вградената FM антена е вътрешен приемен компонент, предназначен да улавя FM излъчвани сигнали, без да е необходима конвенционална външна телескопична антена. Той е инсталиран в корпуса на продукта и е свързан към веригата на FM приемника чрез проводник, щифт или друг електрически интерфейс.
За много търговски продукти вътрешната инсталация предлага важен баланс между RF функционалност и индустриален дизайн. Вместо да позволяват на антената да се простира извън корпуса, производителите могат да позиционират приемащия компонент в наличното пространство.
Конструкция с феритно ядро обикновено се използва за компактни FM приемни приложения. Феритният материал помага за концентрирането на магнитния поток около намотката, докато намотаният проводник преобразува електромагнитната енергия в електрически сигнал, който може да бъде обработен от приемната верига.
Следователно антената става част от цялостната радиочестотна система, а не изолиран аксесоар. Работата му зависи както от неговите собствени електрически характеристики, така и от средата, в която работи.
Как е проектирана вградената FM радио антена?
Проектирането на вътрешна FM антена обикновено започва с целевия честотен диапазон и наличното място за инсталиране. След това инженерите определят подходящи размери на ферит, структура на намотката, спецификации на проводника, метод на свързване и механична конфигурация.
Феритно ядро
Феритната сърцевина е важна част от магнитната приемаща структура. Нейните материални характеристики и физически размери влияят върху това колко ефективно антената взаимодейства с околното електромагнитно поле.
Прецизна намотка
Медната жица се навива около феритната сърцевина в съответствие с определени електрически изисквания. Последователността на навиване е важна, тъй като вариациите могат да повлияят на електрическите характеристики на отделните антенни модули.
Структура на връзката
В зависимост от хост устройството антената може да използва различни конфигурации на кабел, щифт или конектор. Подходящата структура на свързване опростява сглобяването и намалява ненужните модификации на PCB на клиента.
Механична конфигурация
Размерите трябва да се вземат предвид на ранния етап на проектиране. Антена, която се справя добре електрически, все още може да е неподходяща, ако не може да се побере в предвидения корпус или пречи на други компоненти.
Защо дизайнът на вътрешната антена има значение?
Съвременните електронни устройства стават все по-малки, но същевременно включват повече функции. Това създава предизвикателна среда за радиочестотните компоненти, тъй като ценното вътрешно пространство се споделя от батерии, печатни платки, високоговорители, процесори, захранващи вериги и механични структури.
Една правилно проектирана вътрешна антена може да предложи няколко практически предимства:
- Оптимизиране на пространството:Антената е инсталирана вътре в продукта, вместо да изисква външно място за монтаж.
- Подобрен външен вид на продукта:Не е необходима дълга телескопична антена за ежедневна работа.
- Механична защита:Вътрешното разположение намалява излагането на случайно огъване или физическо въздействие.
- Гъвкава интеграция:Персонализираните размери могат да поемат различни оформления на загражденията.
- Последователно сглобяване:Определена вътрешна монтажна позиция може да поддържа стандартизирано производство.
- Универсалност на приложението:Една и съща основна концепция за антена може да се адаптира към различни електронни продукти.
Тези предимства са особено важни за производителите, които искат да комбинират FM радио с модерни безжични и цифрови функции в компактен корпус.
Кои продукти могат да използват вградена FM антена?
Обхватът на приложение е по-широк от традиционните самостоятелни радиостанции. Докато електронната система включва функция за FM приемане и осигурява подходяща среда за инсталиране, може да се обмисли вътрешна антена.
| Приложение | Типично изискване | Предимство на вътрешната антена |
|---|---|---|
| Автомобилно аудио | Стабилно FM приемане в компактно устройство за управление | Скрит монтаж |
| Bluetooth високоговорители | FM функция, комбинирана с безжично аудио | Ефективно пространство дизайн |
| Преносими радиостанции | Компактен корпус и преносима работа | Намалени външни компоненти |
| Будилници | Интегрирана FM радио функция | Изчистен външен вид на продукта |
| Интелигентно аудио оборудване | Множество функции в един корпус | Гъвкаво вътрешно разположение |
| Специализирани приемници | RF интеграция, специфична за приложението | Конфигурация с възможност за персонализиране |
Кои фактори влияят на ефективността на FM приемане?
Изборът на антена с правилната номинална честота е само първата стъпка. Ефективността в реалния свят може да бъде повлияна от няколко допълнителни фактора.
1. Място на инсталиране
Антената трябва да бъде позиционирана така, че да може ефективно да приема радиочестотния сигнал. Инсталирането му до големи проводими компоненти или вериги с висок шум може да намали практическата работа.
2. Разположение на печатни платки
PCB може да повлияе на електромагнитната среда на антената. Инженерите трябва да вземат предвид разстоянието между антената и процесорите, импулсните захранвания, високоскоростните интерфейси и други потенциални източници на смущения.
3. Материал на корпуса
Пластмасовите и непроводими корпуси обикновено осигуряват различна RF среда от металните кутии. Следователно крайният корпус трябва да бъде включен в тестването на прототипа.
4. Прокарване на кабели
Кабелът на антената трябва да се насочи внимателно и да се държи далеч от ненужни източници на електрически шум. Последователното насочване на кабелите също може да помогне за поддържане на повтаряща се производствена производителност.
5. Чувствителност на приемника
Антената не може да компенсира всяко ограничение в приемната верига. Характеристиките на антената и работата на приемника трябва да се оценяват заедно по време на разработването на продукта.
Какви спецификации трябва да сравняват купувачите?
Когато се снабдяват с FM антена, екипите за закупуване трябва да създадат лист с технически спецификации, преди да поискат оферти. Това прави сравнението на доставчиците по-смислено и намалява риска от избор на компонент само въз основа на цената.
| Спецификация | Препоръчителна оценка | Значение на закупуването |
|---|---|---|
| Честотен диапазон | Потвърдете съвместимостта с необходимата FM лента | Съществено |
| Феритен материал | Оценете материала и последователността | високо |
| Намотка на бобина | Проверете точността и повторяемостта на навиването | високо |
| Размери | Съобразете се с наличното вътрешно пространство | Съществено |
| Дължина на повода | Потвърдете PCB и изискванията за монтаж | Среден |
| Конектор | Проверете електрическата и механичната съвместимост | високо |
| Температурен диапазон | Съвпада с работната среда | Средно до високо |
| Персонализиране | Определете дали OEM спецификациите се поддържат | високо |
За масово производство купувачите трябва също така да вземат предвид процедурите за одобрение на проби, входяща проверка, последователност на производството, опаковане, време за изпълнение и техническа поддръжка.
Как инженерите могат да интегрират антената в продукт?
Успешният процес на интегриране на антената трябва да започне преди окончателното заграждение да бъде замразено. Ранната координация между доставчика на антена, инженера на печатни платки, машинния инженер и производителя на продукта може да предотврати скъпи препроекти.
- Определете RF изискването:Установете целевия FM честотен диапазон и архитектурата на приемника.
- Резервно място за инсталиране:Определете местоположението на антената, преди да завършите механичното оформление.
- Предоставете чертежи:Споделете наличните размери и изискванията за свързване с производителя на антената.
- Разработване на проби:Оценете персонализирани прототипи на антени в предвидения продукт.
- Тествайте целия комплект:Измерете приемането при реалистични работни условия.
- Финализиране на производствените спецификации:Размери на ключалката, параметри на намотките, кабели, конектори и критерии за проверка.
Тестването на прототип е особено важно, тъй като производителността на антената, измерена извън продукта, може да не представлява производителност, след като антената е инсталирана вътре в крайния корпус.
Какво трябва да търсите при доставчик на FM антена?
Подходящият доставчик трябва да може да осигури повече от компонент на каталога. За OEM и ODM проекти възможностите за техническа комуникация и персонализиране могат да бъдат също толкова важни, колкото и основната спецификация на антената.
Когато оценявате производител или доставчик на антена в Китай, вземете предвид следното:
- Опит в производството на FM и други RF антенни компоненти.
- Възможност за персонализиране на размерите на феритните сърцевини и структурите на намотките.
- Стабилен контрол на намотката на бобината и монтажа на компонентите.
- Възможност за персонализиране на кабели, щифтове и конектори.
- Разработка на проби преди масово производство.
- Ясни технически чертежи и продуктови спецификации.
- Процедури за проверка на качеството на производствени партиди.
- Отзивчива комуникация по време на разработването на продукта.
Цянму се фокусира върху разработването и производството на антени за различни електронни приложения. Неговият персонализиран подход позволява на клиентите да обсъдят изискванията за честота, инсталационни размери, методи на свързване и други специфични за проекта параметри, преди да финализират производствено решение.
Често задавани въпроси за вградена FM радио антена
Може ли вградена FM радио антена да замени външна телескопична антена?
За много компактни електронни продукти може да се използва вътрешна антена вместо традиционна телескопична антена. Окончателният избор обаче зависи от дизайна на приемника, структурата на продукта, наличното пространство за инсталиране и изискваната производителност на приемане.
Какъв FM честотен диапазон се поддържа нормално?
Много комерсиални FM радио приложения работят в диапазона 88–108 MHz. Точният дизайн на антената трябва да бъде съобразен с необходимия честотен диапазон и приемна верига.
Може ли антената да бъде персонализирана за малък корпус?
да Персонализирането може да се отнася до размерите на ферита, структурата на бобината, дължината на проводника, конфигурацията на клемите и други механични изисквания. Тестването на прототип се препоръчва, когато мястото за инсталиране е силно ограничено.
Разположението на антената влияе ли на радиоприемането?
да Поставянето може да има значителен ефект. Намиращите се наблизо метални компоненти, захранващи вериги, процесори, печатни платки, батерии и кабели може да променят електромагнитната среда около антената.
Трябва ли да се тества антена вътре в крайния продукт?
да Тестването на антената вътре в действителния корпус предоставя по-реалистична информация за крайната производителност на приемане, отколкото тестването на антената като независим компонент.
Защо да изберете персонализирана антена вместо стандартен модел?
Персонализиран модел може да бъде проектиран според специфичните размери, интерфейс на приемника, място за инсталиране и механични ограничения на продукта. Това може да улесни интегрирането и да намали необходимостта от структурни модификации.
Подходяща ли е вградената FM радио антена за вашия продукт?
За модерни електронни продукти, където пространството, външният вид, надеждността и радиочестотната функционалност трябва да съществуват едновременно, вградената антена може да осигури практична алтернатива на конвенционалните външни дизайни. Неговият успех зависи от пълния инженерен процес, включително избор на ферит, намотка на намотка, изисквания за честота, дизайн на печатни платки, позиция на монтаж, структура на корпуса и тестване на крайния продукт.
Цянму предоставя персонализирани решения за вградена FM радио антена за производители, разработващи аудио оборудване, автомобилна електроника, преносими радиостанции, Bluetooth високоговорители и други FM-съвместими устройства. Ако имате конкретен честотен диапазон, размер на кутията, изискване за кабел или интерфейс на приемник,свържете се с насза да обсъдим вашия проект и да разработим конфигурация на антена, която да отговаря на изискванията ви за продукта.
