4G антена за данни на таблет

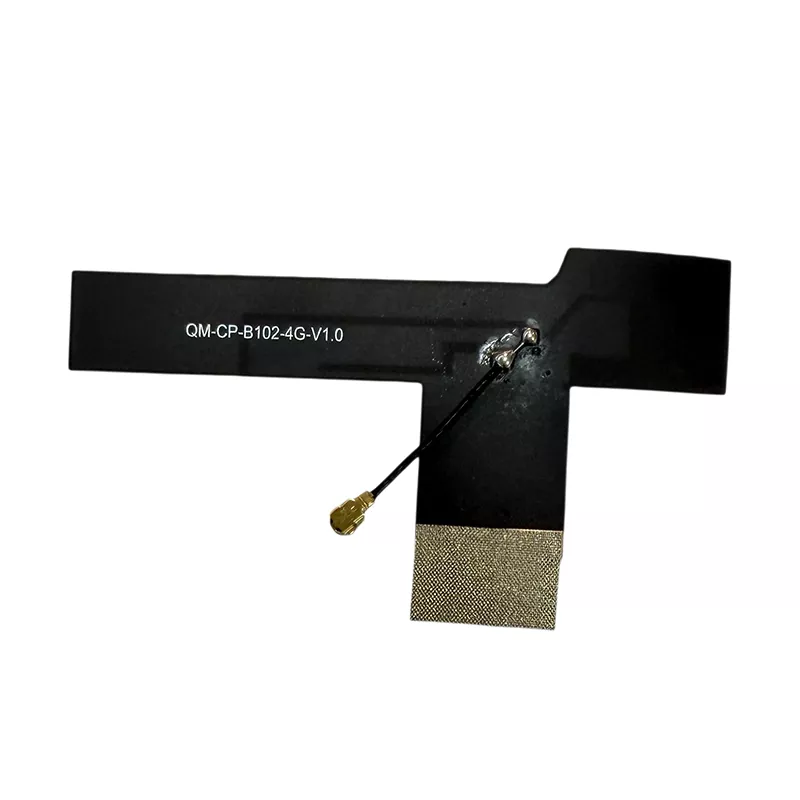

Таблетната 4G антена за данни е вграден компонент за приемане и предаване на безжичен сигнал, проектиран специално за таблетни устройства. Тази 4G LTE антена за таблет разполага с лека, гъвкава структура, оптимизирана за ограниченото вътрешно пространство на таблетите. Той управлява предаването на данни и приемането на сигнал през 4G LTE мрежи, поддържа клетъчна свързаност, качване и изтегляне на данни и стабилна мрежова комуникация. Като вградена 4G LTE антена, тя е предназначена за вътрешна инсталация, а не за използване като външна универсална антена.

В сравнение с конвенционалните конфигурации на вътрешна антена, това решение съчетава гъвкав FPC субстрат с компактен профил, за да побере различни структури на таблети. Дизайнът може да бъде оценен за потребителски, образователни, промишлени и специализирани таблетни приложения според изискваните честотни ленти и условия на инсталиране.

Гама съвместими устройства

Като универсална и адаптивна 4G LTE антена за таблетни приложения, този продукт е предназначен за таблетни устройства, които поддържат 4G мрежова свързаност. Съвместимостта зависи от поддържаните честотни ленти на устройството, вътрешното пространство на антената и RF интерфейса.

• Граждански таблети от потребителски клас: таблети за домашно забавление, таблети за пълна мрежова комуникация и преносими персонални таблетни устройства

• Образователни търговски таблети: таблети за обучение на студенти, таблети, специфични за обучение в кампуса, търговски таблети за учебни заведения

• Индустриални здрави таблети: Индустриални ръчни таблети, прахоустойчиви, водоустойчиви и взривозащитени промишлени таблети, интелигентни таблети на открито

• Специални таблети за превозни средства: информационно-развлекателни таблети за превозни средства, логистични и транспортни терминали за превозни средства, таблети за управление на строителни машини

• Специфични за индустрията таблети: медицински таблети, таблети за наблюдение на сигурността, складови интелигентни терминални таблети, интелигентни таблетни устройства IoT

Подробни технически спецификации

Ръководство за инсталиране и използване

Тази таблетна 4G антена за данни е предназначена за вътрешна инсталация в съвместими таблетни устройства. Може да се използва в проекти за производство, поддръжка и подмяна на антени на устройства. Инсталирането трябва да се извърши от персонал, запознат с разглобяването на таблета и боравенето с RF конектора. Конкретните стъпки за инсталиране са както следва:

1. Разглобяване и почистване: Изключете таблетното устройство, отстранете задния капак и почистете праха и отломките от вътрешната инсталационна зона. Уверете се, че монтажната повърхност е равна, чиста и без издатини или препятствия.

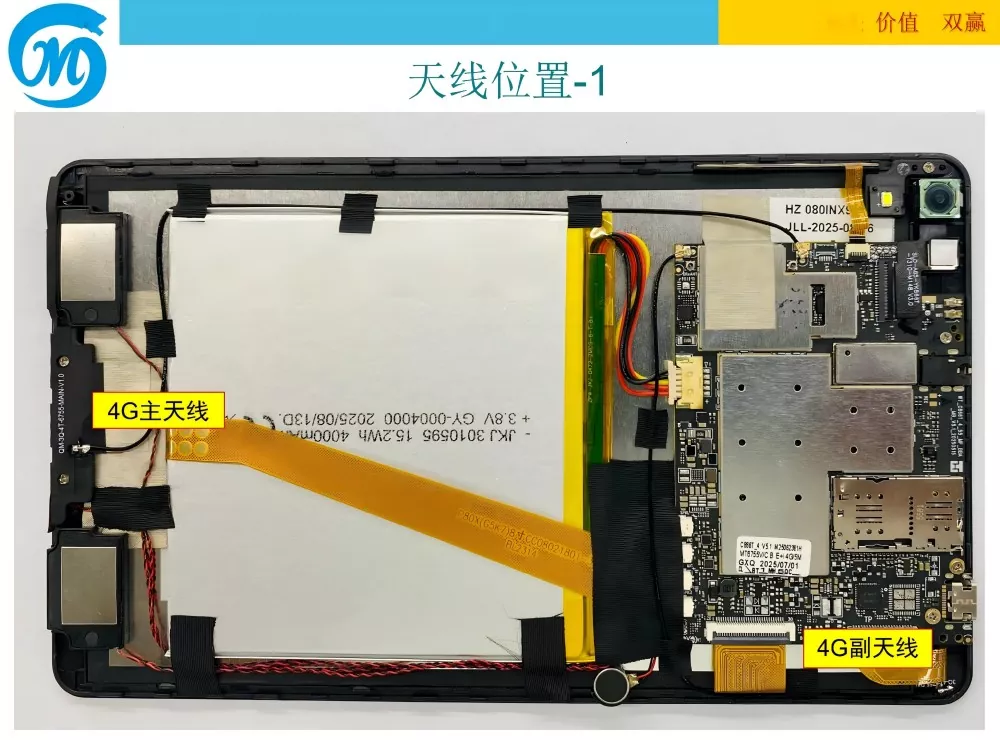

2. Позициониране и закрепване: Отстранете устойчивото на висока температура залепващо защитно фолио от задната страна на антената. Подравнете го прецизно със запазената позиция на антената вътре в таблета, като я поставите върху чиста част от корпуса на устройството, която не е покрита с метал. Внимателно натиснете за 3 до 5 секунди, за да се уверите, че антената е залепнала здраво, без разхлабване или повдигане на ръбове.

3. Свързване на интерфейса: Подравнете конектора IPEX в края на антената с RF гнездото на дънната платка на таблета, след което натиснете надолу вертикално, докато бъде свързан здраво. Осигурете добър контакт без разхлабени връзки или лош контакт. Това разположение на връзката е подходящо, когато избирате IPEX 4G LTE антена за съвместим RF интерфейс на таблет.

4. Организирайте прокарването на кабела: Подредете спретнато кабелите на антената, за да избегнете прекомерно издърпване, огъване или компресия, и ги дръжте далеч от зони, генериращи топлина, като батерията и дънната платка, за да предотвратите дългосрочно стареене и повреда.

5. Тест за инсталиране: Поставете отново задния капак на таблета, затегнете фиксиращите винтове, включете устройството, активирайте 4G мрежа, тествайте скоростта на интернет и силата на сигнала и потвърдете, че няма аномалии в сигнала или проблеми с прекъсването на връзката преди нормална употреба.

История на компанията

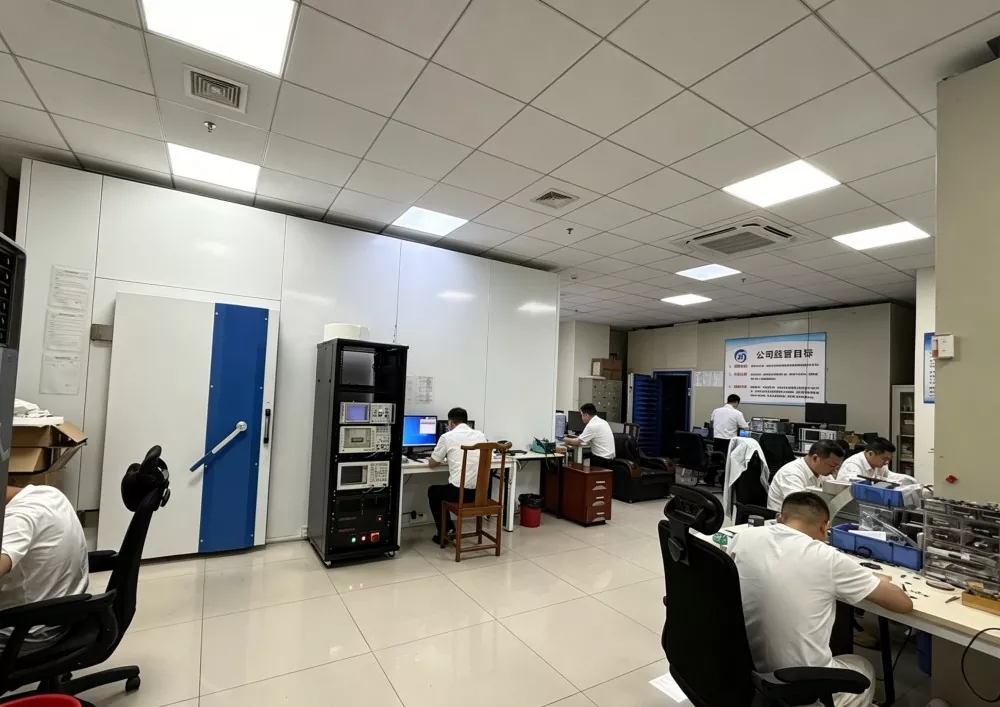

Shenzhen Qianmu Communication Technology Co., Ltd. е ангажирана в производството на комуникационни антени повече от десетилетие, служейки като китайски производител и доставчик, интегриращ научноизследователска и развойна дейност на антени, разработване на матрици, широкомащабно производство, тестване за контрол на качеството и поддръжка след продажба. Компанията е специализирана в решения за антени за безжична комуникация, включително продукти за 4G антена за таблети, IoT антени и вградени терминални антени. Нейните съоръжения включват производствени операции, производствени линии, лаборатории за научноизследователска и развойна дейност и оборудване за изпитване в подкрепа на разработването на продукти и контрола на качеството. Могат да бъдат организирани посещения на фабрики, а процесите на производство и инспекция са предмет на процедурите за управление на качеството на компанията.

Всеки от членовете на основния екип има над 10 години опит в научноизследователска и развойна дейност на комуникационни антени, с опит в адаптирането на сигнала, съгласуването на импеданса и вътрешните изисквания за инсталиране на различни таблетни устройства. Екипът е предоставил антенни решения на повече от 300 производители на цифрови терминали и индустриално оборудване по целия свят. Предлагат се персонализирани решения според изискванията на продукта и условията за интегриране на устройството.

Ръководство за избор на продукт

Когато избирате 4G LTE антена за таблет, общите съображения включват честотна съвместимост, място за инсталиране, тип конектор и RF производителност. Следните точки могат да помогнат да се определи дали предложената антена е подходяща за конкретен проект за таблет.

• Проверете съвместимостта на честотната лента: Дайте приоритет на антените, които покриват необходимите честотни ленти. За домашни устройства проверете съвместимостта с предвидените носещи ленти; за устройства за износ, потвърдете поддръжката на честотните ленти, използвани на целевия пазар. Липсващите ленти могат да повлияят на приемането на сигнала и производителността на данните.

• Проверете материала и изработката: Гъвкавата FPC 4G антена може да поеме изискванията за вътрешна инсталация, където е необходим тънък, гъвкав субстрат. Прегледайте субстрата, проводящия елемент и изолационното покритие, за да определите дали дизайнът е подходящ за предвидената среда за инсталиране.

• Проверете действителните тестови параметри: Прегледайте наличните тестови доклади и данни от измерванията. Ключовите параметри включват усилване, SWR и импеданс. Потвърдете, че измерената производителност отговаря на изискванията на целевото устройство и работните ленти.

• Проверете размерите на съвместимостта: Изберете подходящите размери на антената според вътрешното пространство на таблета. За ултратънки устройства вземете предвид дизайна с дебелина 0,15 mm и проверете наличната монтажна площ, кабелния маршрут и разстоянието. Могат да бъдат обсъдени персонализирани нестандартни размери за справяне с ограниченията при инсталиране.

• Проверете RF конектора: IPEX/U.FL конекторът трябва да съответства на RF гнездото на дънната платка на таблета. Потвърдете поколението на конектора, дължината на кабела и разположението на връзката, преди да поръчате. Вътрешна LTE антена за проекти за таблет може да изисква различен конектор или кабелна конфигурация в зависимост от дизайна на устройството.

• Проверете възможностите за персонализиране и доставка: За проекти със специални размери, дължини на кабели, изисквания за конектори или честотни конфигурации, персонализирана таблетна антена може да бъде оценена според спецификациите на устройството. Потвърдете пробите, изискванията за тестване, производствените количества и сроковете за изпълнение преди масовото производство.

• Проверете възможностите на производителя: Вземете предвид опита на производителя, тестването на продукта, контрола на качеството, опциите за персонализиране и поддръжката след продажба, когато избирате дългосрочен доставчик на антена.

ЧЗВ

В1: Тази 4G антена за данни на таблет поддържа ли 4G мрежи в чужбина?

A: Антената поддържа честотните ленти, посочени в техническите спецификации. За оборудване за износ сравнете тези ленти с LTE честотните ленти, използвани в целевата държава, и изискванията за модема на таблета. Допълнителни честотни конфигурации могат да бъдат обсъдени, ако стандартните спецификации не покриват необходимите ленти.

Q2: Може ли антената да бъде персонализирана по отношение на размер, тип конектор и дължина на кабела?

A: Да. Опциите за персонализиране могат да включват размери на антената, дължина на кабела, тип конектор и честотна конфигурация според вътрешната структура на оборудването. За персонализиран проект за антена за таблет осигурете наличното пространство за инсталиране, необходимите LTE ленти, подробности за RF конектора и целевото приложение, така че съвместимостта да може да бъде оценена.

Q3: Колко време е гаранцията на продукта? Как се решават проблемите с качеството?

О: Продуктът се предлага с 1 година гаранция и доживотна поддръжка. За проблеми с качеството, които не са причинени от човешка повреда, заявената политика за обслужване осигурява безплатни замени или повторни доставки, заедно с техническа поддръжка за справяне с проблеми при използване. Потвърдете приложимите условия, когато правите поръчка.

Q4: Честото огъване ще повреди ли гъвкавата антена?

О: Продуктът използва гъвкав FPC субстрат, предназначен за вътрешна инсталация. Избягвайте остри гънки, многократно прекомерно огъване или натиск върху излъчващия елемент и захранващия кабел. Инсталацията трябва да отговаря на механичните изисквания на антената, за да помогне за поддържането на нейната структура и RF характеристики.

В5: Какво е минималното количество за поръчка? Могат ли да се доставят смесени партиди?

О: За стандартните продукти на склад е посочено, че нямат минимално количество за поръчка, като се поддържат малки смесени партиди и случайни покупки. Големите поръчки може да отговарят на условията за диференцирано ценообразуване. Потвърдете текущата наличност, изискванията за персонализиране и сроковете за производство, преди да поръчате.

Q6: Какъв конектор използва антената?

О: Стандартният интерфейс е IPEX/U.FL универсален конектор, с персонализирани терминални опции. Конекторът трябва да се сравни с RF гнездото на дънната платка на таблета. За изискване за IPEX 4G LTE антена потвърдете поколението на конектора и дължината на кабела преди производството.
