Как антената за клетъчна мрежа подобрява безжичната свързаност?

Съдържание

1. Схема на статията
2. Какво представлява антената за клетъчна мрежа?
3. Как работи антената за клетъчна мрежа?
4. Какви фактори влияят върху работата на клетъчната антена?
5. Кой тип клетъчна антена трябва да изберете?
6. Как можете да изберете правилната антена за клетъчна мрежа?
7. Как трябва да се инсталира клетъчна антена?
8. Къде се използват клетъчни мрежови антени?
9. Как комуникацията Qianmu поддържа проекти за клетъчна антена?
10. Какви често срещани грешки трябва да се избягват?
11. Как можете да поддържате стабилна производителност на клетъчната антена?
12. Често задавани въпроси
13. Заключение

Схема на статията

• Разберете ролята на антената в клетъчната комуникация.
• Научете как честотата, усилването, импедансът, ефективността на излъчване и инсталацията влияят върху производителността.
• Сравнете общи конфигурации на външна и вградена антена.
• Определете най-важните фактори при избора на антена за нов продукт.
• Подобрете практиките за инсталиране и интеграция.
• Разберете обичайните промишлени, автомобилни, IoT и мрежови приложения.
• Научете как разработването на персонализирана антена може да отговори на трудните изисквания към продукта.
• Използвайте практически методи за отстраняване на неизправности и поддръжка, за да подобрите надеждността на комуникацията.

Какво представлява антената за клетъчна мрежа?

Антената за клетъчна мрежа е радиочестотен компонент, предназначен да предава и приема електромагнитни вълни сигнали чрез клетъчни комуникационни мрежи. Работи заедно с клетъчен модем, комуникационен модул, коаксиален кабел, конектор и електронна система, която обработва безжични данни.

В зависимост от приложението клетъчната антена може да поддържа 2G, 3G, 4G LTE, 5G или няколко поколения клетъчна комуникация едновременно. Съвременното оборудване често се нуждае от многолентова работа, тъй като продуктите може да се продава в различни страни или да се използва в мрежи, използващи различни честотни диапазони.

Антената не е просто аксесоар, прикрепен към външната страна на устройството. Неговата физическа структура, размери, местоположението, заземяването, маршрутизирането на кабела, конекторът и околните материали могат да повлияят на поведението на RF. Теоретично антена с високо усилване може да работи лошо, ако е инсталирана неправилно или поставена твърде близо до проводими материали.

Как работи антената за клетъчна мрежа?

Клетъчна комуникационна система преобразува цифрова информация в радиочестотна енергия. Клетъчният модул генерира RF сигнал и го изпраща през пътя на антената. Антената преобразува електрическата RF енергия в електромагнитни вълни, които се разпространяват в околната среда.

По време на приемането процесът работи в обратна посока. Електромагнитна енергия, идваща от клетката базовата станция индуцира електрически RF сигнал към антената. Сигналът преминава през радиочестотния път до комуникационен модул, където се обработва и преобразува в използваеми данни.

Няколко технически характеристики определят колко ефективно протича този процес:

• Честотен диапазон:Определя на кои клетъчни ленти антената може да работи ефективно.
• печалба:Описва как антената концентрира или разпределя излъчената енергия в определени посоки.
• Импеданс:Правилното съвпадение помага за намаляване на RF мощността, отразена към предавателя.
• VSWR:Осигурява индикация за съвпадение на импеданса в работния честотен диапазон.
• Радиационна ефективност:Показва колко ефективно подадената радиочестотна мощност се преобразува в радиация.
• Поляризация:Влияе върху това как антената взаимодейства с поляризацията на получения сигнал.
• Механична структура:Определя как антената може да бъде интегрирана в крайното оборудване.

Това обяснява защо изборът на антена единствено от име на продукт или спецификация за номинално усилване може да доведе до разочароващи резултати. RF производителността трябва да бъде оценена като част от цялото устройство.

Какви фактори влияят върху работата на клетъчната антена?

Когато клетъчно устройство страда от нестабилни връзки, бавно предаване на данни, чести прекъсвания на мрежата или лошо покритие, антенната система трябва да се разглежда заедно с модема и мрежовите условия. Няколко практически фактори могат да намалят производителността.

Защо разположението на антената има значение?

Поставянето на антената е един от най-пренебрегваните аспекти на дизайна на безжичните продукти. След това е инсталирана антена към батерия, метална рамка, печатна платка, кабелен сноп или друг проводящ компонент може да се държи различно от същата антена, тествана в свободно пространство.

За външни антени подходящото разстояние и подходящото място за монтаж могат да помогнат за осигуряване на по-предсказуема радиационна среда. За вградени антени инженерите трябва да вземат предвид наличната земна площ, пластмаса корпус, оформление на печатни платки, вътрешни компоненти и разстоянието между антената и други чувствителни към RF вериги.

Кой тип клетъчна антена трябва да изберете?

Няма универсална клетъчна антена, подходяща за всяко устройство. Подходящата конфигурация зависи от структура на оборудването, налично пространство за инсталиране, необходими честотни ленти, условия на околната среда и желаната RF производителност.

Външни клетъчни антени

Външните антени са полезни, когато корпусът на оборудването създава значително радиочестотно препятствие или когато продуктът изисква гъвкава позиция за монтаж. Обичайните конфигурации включват прътови антени, гумени антени, антени с магнитна основа и други външно монтирани структури.

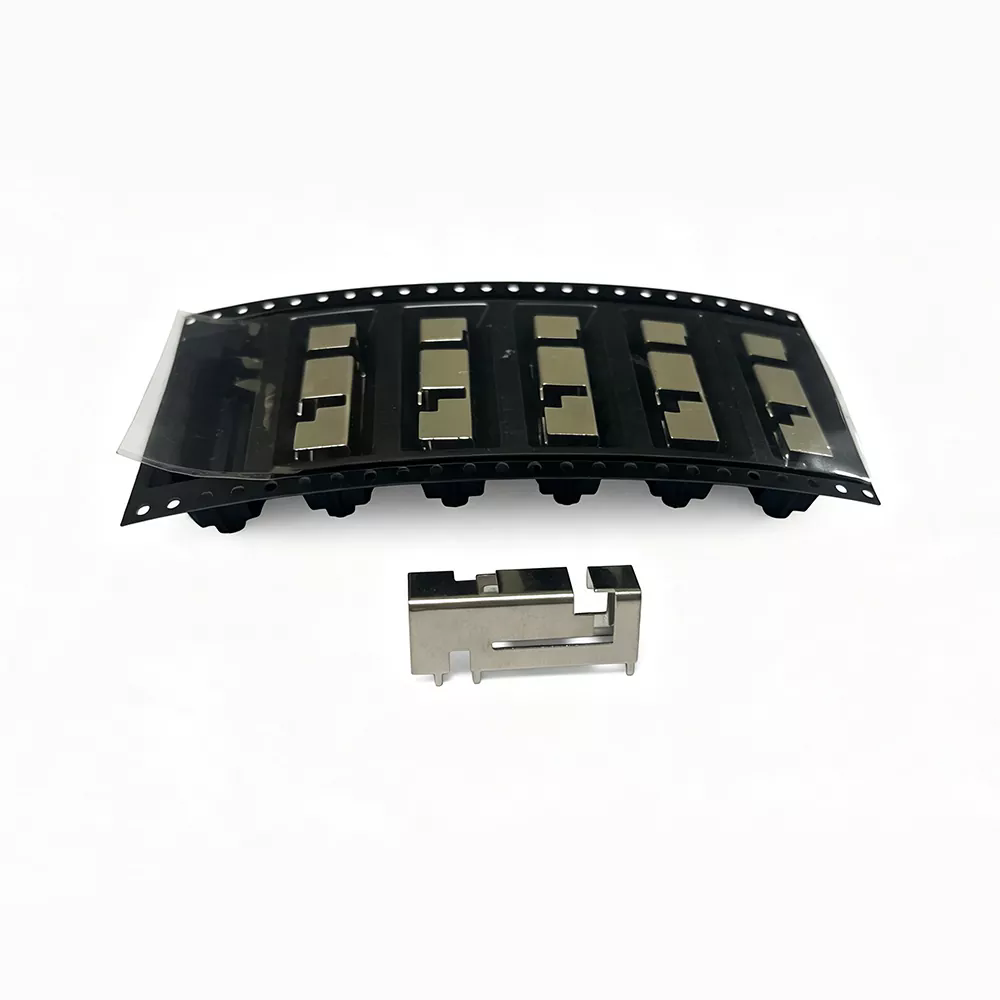

Вградени клетъчни антени

Вградените антени са предназначени за продукти с изчистен външен вид, компактна структура или защитена вътрешна част инсталацията е важна. Те могат да бъдат интегрирани в електронно оборудване, IoT терминали, комуникация устройства и други компактни продукти.

Антени с магнитна основа

Магнитният монтаж осигурява удобен монтаж върху подходящи метални повърхности и може да опрости разгръщането при антената трябва да бъде преместена по време на инсталиране или тестване. Дължината на кабела и изборът на конектор трябва да се разглеждат едновременно.

Персонализирани решения за антена

Персонализираните дизайни стават особено ценни, когато стандартната антена не може да задоволи механичните или електрически изисквания към крайния продукт. Размери, дължина на кабела, конектор, честотно покритие, монтаж може да се наложи структурата и RF характеристиките да бъдат коригирани, за да отговарят на приложението.

Как можете да изберете правилната антена за клетъчна мрежа?

Изборът на антена трябва да започне с действителните изисквания за продукта, а не с общ каталог за антени. Систематичният процес на подбор може да намали препроектирането, закъсненията при тестване и неочакваните комуникационни проблеми.

1. Определете клетъчните стандарти.Определете дали продуктът изисква 2G, 3G, 4G LTE, 5G или комбинация от технологии.
2. Определете необходимите честотни ленти.Различните пазари и мрежови оператори може да използват различни ленти, така че целевите работни честоти трябва да са такива потвърдете, преди да изберете антената.
3. Проверете наличното място за инсталиране.Измерете корпуса, монтажната площ, разстоянието и вътрешното пространство, преди да изберете структурата на антената.
4. Определете изискванията за конектора и кабела.Типът конектор и дължината на кабела трябва да съответстват на комуникационния модул и механичния модул.
5. Помислете за работната среда.Външното оборудване, превозните средства, индустриалните шкафове и преносимите продукти може да имат много различни изисквания.
6. Преглед на RF ефективността.Трябва да се оценят честотната характеристика, усилването, VSWR, импедансът, ефективността и характеристиките на излъчване.
7. Валидирайте антената вътре в крайния продукт.Окончателното представяне трябва да се провери след интегрирането, тъй като корпусът и околните компоненти могат промяна на RF поведението.

Как трябва да се инсталира клетъчна антена?

Дори една добре проектирана антена за клетъчна мрежа може да се представи по-слабо, когато инсталацията е извършена лошо. Следователно инсталирането трябва да се третира като част от процеса на RF проектиране, а не като задача за окончателно сглобяване.

Дръжте антената далеч от големи източници на препятствия

Когато е възможно, избягвайте поставянето на антената директно до големи метални компоненти или гъсто опаковани електронни устройства възли. Металът може да повлияе на разпределението на тока и да промени предвидените характеристики на излъчване на антената.

Прокарване на контролен кабел

Коаксиалният кабел трябва да бъде прекаран внимателно и защитен от ненужно механично натоварване. Прекомерно сложно насочване, остри завои, лоши конектори или неподходящ избор на кабел могат да внесат допълнителни радиочестоти опасения за загуба и надеждност.

Помислете за окончателното приложение

Тестването на антена извън крайния продукт е полезно за първоначална оценка, но не замества валидиране вътре в действителното заграждение. Дебелина на пластмаса, метални компоненти, размери на печатни платки, позиция на батерията, и монтажният хардуер може да повлияе на крайния резултат.

Валидирайте преди масово производство

Тестването на прототип позволява на инженерите да идентифицират радиочестотни проблеми, преди да започне широкомащабното производство. Това е особено важно за продукти, които работят в множество клетъчни ленти или трябва да поддържат свързаност в променящи се среди.

Къде се използват клетъчни мрежови антени?

Клетъчната комуникация осигурява практичен начин оборудването да предава данни, без да зависи от фиксирана мрежа кабелна мрежа. В резултат на това антените за клетъчни мрежи се използват в много индустрии.

Същият принцип важи за интелигентната инфраструктура, оборудването на открито, комуникационните терминали, енергията устройства за управление и други свързани системи, където надеждният безжичен достъп е от съществено значение.

Как комуникацията Qianmu поддържа проекти за клетъчна антена?

Qianmu комуникациясе фокусира върху разработването и производството на антени за безжична комуникация, предоставяне на решения за клетъчни, IoT, позициониране, рутери и други безжични приложения. Неговата клетъчна антена Портфолиото обхваща различни структури и методи за инсталиране, за да се приспособят към разнообразни дизайни на оборудване.

За клиенти, разработващи свързано оборудване, най-важното предимство е да работите с опитна антена доставчикът е способността да се вземат предвид изискванията за RF заедно с механичната интеграция. Един продукт може да изисква a специфичен честотен диапазон, компактни размери, конкретен конектор, определена дължина на кабела или специализиран монтажна конструкция. Тези изисквания трябва да работят заедно, вместо да се оценяват независимо.

Опции за персонализиране

От прототип до производство

Практическият процес на разработване на антена може да включва анализ на приложението, оценка на честотата, структура дизайн, RF оптимизация, производство на прототипи, тестване на производителността и масово производство. Този подход помага идентифициране на потенциални проблеми с интеграцията, преди производствените обеми да се увеличат.

Qianmu комуникация поддържа стандартни продукти, както и персонализирани и OEM-ориентирани изисквания. В зависимост на проекта клиентите могат да определят параметри като честота, размер, конектор, кабел, метод на монтаж, и други изисквания, свързани с приложението.

Продуктовата гама на компанията включва външни антенни конфигурации, вътрешни антенни решения, магнитна основа дизайни, вградени продукти и клетъчни антени, предназначени за различни комуникационни приложения.

Какви често срещани грешки трябва да се избягват?

Много проблеми с безжичната връзка са причинени не от дефектна антена, а от избора или интегрирането на антена, без да се взема предвид цялата RF система.

1. Избор само по печалба:Печалбата е само един параметър. Честотен обхват, ефективност, излъчване моделът, съвпадението, размерът и условията за инсталиране също имат значение.
2. Игнориране на заграждението:Антената трябва да бъде оценена в действителната среда на продукта.
3. Използване на грешен честотен диапазон:Антена, която не покрива правилно необходимите ленти не може да осигури надеждна работа просто защото модемът поддържа тези ленти.
4. Пренебрегване на загуба на кабел:Дълги или неподходящи RF кабели могат да намалят сигнала, достъпен за антенна система.
5. Пропускане на тестване на прототип:Малки промени в дизайна могат да доведат до значителни радиочестотни разлики, особено при компактни продукти.
6. Липса на дефиниране на регионални изисквания:Може да са необходими продукти, предназначени за международни пазари различни комбинации от клетъчни ленти.

Как можете да поддържате стабилна производителност на клетъчната антена?

За оборудване, използвано за дълги периоди, надеждността на антената зависи както от RF характеристиките, така и от механичните почтеност. Периодичната проверка може да помогне за идентифициране на проблемите, преди да се превърнат в комуникационни повреди.

• Проверете външните антени за физически повреди.
• Проверете монтажния хардуер за разхлабване или движение.
• Проверете съединителите за корозия, замърсяване или механични повреди.
• Проверете откритите кабели за абразия, смачкване или прекомерно огъване.
• Преглед на ефективността на комуникацията след големи модификации на оборудването.
• Проучете повтарящите се прекъсвания на мрежата, вместо да приемате, че клетъчната мрежа винаги е отговорна.
• Използвайте подходяща защита на околната среда за външни и индустриални инсталации.

Когато даден продукт има постоянен проблем със свързването, отстраняването на неизправности трябва да вземе предвид целия сигнал път: достъпност на мрежата, конфигурация на модем, RF кабел, конектор, антена, кутия, захранване и инсталационна среда.

Често задавани въпроси

За какво се използва антената за клетъчна мрежа?

Антената за клетъчна мрежа позволява на оборудването с активирана клетъчна мрежа да предава и получава безжични сигнали клетъчни мрежи. Типичните приложения включват 4G LTE и 5G рутери, IoT терминали, индустриално оборудване, устройства за дистанционно наблюдение, системи на превозни средства и комуникационни портали.

Може ли една антена да поддържа множество клетъчни ленти?

да Многолентовите антени могат да бъдат проектирани да работят в множество честотни диапазони. Точните поддържани ленти зависят от дизайна на антената и изискванията на целевото приложение.

Как да избера антена за 4G или 5G устройство?

Започнете с идентифициране на необходимите честотни ленти, след което вземете под внимание вида на антената, позицията на монтаж, размерите, усилване, VSWR, импеданс, конектор, дължина на кабела, условия на околната среда и корпуса на устройството. Окончателното тестване трябва да се извърши след интегрирането.

Винаги ли антената с по-голямо усилване осигурява по-добра производителност?

Не. По-високото усилване не означава автоматично по-добро представяне във всяко приложение. Диаграма на излъчване, честотна съвместимост, позиция на монтаж, ефективност, съвпадение и заобикалящата среда могат да бъдат еднакво важно.

Може ли клетъчна антена да бъде персонализирана?

да В зависимост от изискванията на доставчика и проекта персонализирането може да включва честотен диапазон, антена размери, конектор, дължина на кабела, метод на монтаж, структура и RF характеристики.

Защо клетъчното ми устройство има слаб сигнал дори с добър модем?

Модемът е само една част от безжичната система. Поставяне на антената, RF съвпадение, загуба на кабел, корпус материалите, качеството на конектора, околните смущения и мрежовите условия могат да повлияят на крайния сигнал изпълнение.

Може ли Qianmu Communication да предостави проби преди масовото производство?

Qianmu комуникация поддържа разработването на прототипи и техническа проверка преди по-големи производствени програми. Това може да помогне на клиентите да оценят антената в рамките на предвиденото оборудване, преди да се ангажират с масово производство.

Кои индустрии обикновено използват клетъчни антени?

Клетъчните антени се използват широко в промишления IoT, интелигентен транспорт, управление на автопаркове, дистанционно наблюдение, безжични мрежи, комуникация с превозни средства, интелигентно измерване, индустриални портали и други свързани системи.

Какви конектори могат да се използват с клетъчни антени?

Изборът на конектор зависи от комуникационния модул и механичния дизайн. Често срещан избор на RF конектор включват SMA, IPEX, MMCX и други конфигурации, подходящи за приложението.

Заключение

Антената за клетъчна мрежа играе основна роля при определянето на това колко ефективно е свързаното оборудване комуникира с клетъчна мрежа. Надеждната работа зависи от нещо повече от избор на антена с a подходящо име на продукта. Честотно покритие, съгласуване на импеданса, усилване, ефективност, монтажна позиция, кабел трябва да се вземат предвид конфигурацията, дизайнът на корпуса, условията на околната среда и крайното тестване на устройството.

За производители, разработващи индустриални IoT продукти, рутери, системи за превозни средства, оборудване за дистанционно наблюдение, комуникационни терминали или други свързани устройства, изборът на правилната антена в началото на процеса на проектиране може намаляване на интеграционните рискове и подобряване на дългосрочната комуникационна стабилност.

Qianmu комуникацияпредоставя решения за клетъчна мрежова антена за различни комуникации изисквания, включително стандартни продукти и персонализирана разработка на антени. С внимание към RF производителността, механична интеграция, избор на конектор, конфигурация на кабела и изисквания за приложение, правилната антена решението може да бъде разработено както за прототипни проекти, така и за масово производство.
