Споделена велосипедна антена

Shared Bike Antenna е специална IoT RF антена, специално проектирана да бъде интегрирана в корпуса на смарт ключалката на споделени велосипеди и електрически велосипеди. Не изисква външно излагане извън корпуса на устройството, вместо това се поставя директно около PCB на ключалката или в запазено вътрешно пространство в корпуса на ключалката. Поради ограниченото вътрешно пространство на интелигентните брави и електромагнитните смущения от метални корпуси, батерии, двигатели и компоненти на дънната платка, конвенционалните готови вътрешни антени страдат от значително затихване на сигнала, когато са инсталирани. Това води до забавено отчитане на превозното средство, отклонение в позиционирането, необичайна консумация на енергия в режим на заспиване и в крайна сметка по-високи разходи за оперативна поддръжка. Антената на Qianmu Communications е специално оптимизирана и настроена за сложната електромагнитна среда вътре в корпусите на ключалките, осигурявайки стабилна комуникация и позициониращ изходен сигнал в ограничени, затворени кухини. Той служи като основен поддържащ компонент за решения за интелигентно заключване в споделени двуколесни превозни средства.

Принцип на работа

1. Основната платка на интелигентното заключване извежда RF сигнал през своя RF порт, който се предава чрез захранващ кабел към вградената антена на споделения велосипед за излъчване.

2. Радиационният модул преобразува електрическите сигнали в електромагнитни вълни, които проникват през пластмасовия корпус на ключалката и се излъчват навън, предавайки местоположението на превозното средство, състоянието на ключалката, нивото на батерията и информацията за повреда към облачна платформа за управление.

3. Получавайте дистанционно команди за отключване и заключване от базовата станция, преобразувайте въздушните електромагнитни вълни обратно в електрически сигнали и ги предавайте към основната платка;

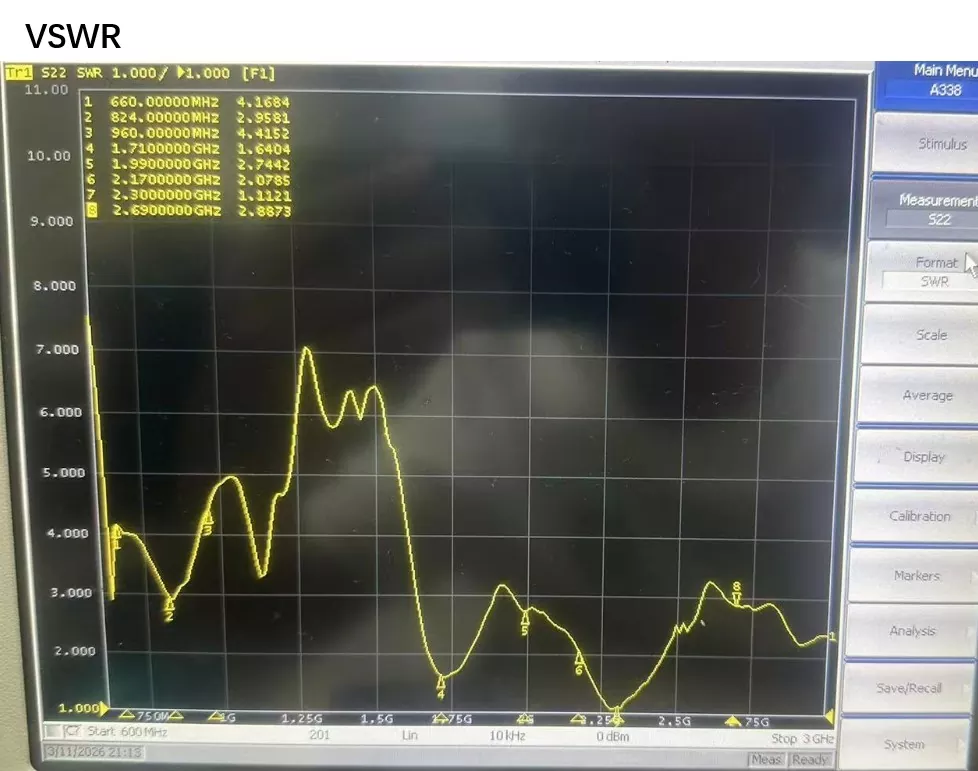

4. Настройката на импеданса се извършва за справяне с вътрешни смущения от метал и батерия, като се поддържа стандартен импеданс от 50Ω в затворени пространства, намалява загубата на ехо, потиска се необичайната консумация на енергия и се удължава живота на литиевата батерия на устройството.

Съвместим с поддържани устройства

· NBIoT Smart Bike Lock

· 4G Cat.1 споделена дънна платка с централно заключване на електрически велосипед

· Вътрешен IoT комуникационен модул за споделени електрически скутери

· Споделени скутери и устройства за придвижване с вградени комуникационни терминали

· Малка външна IoT брава, ключалка за шкаф с вграден модул

Основна технология на продукта

1. Дизайн за настройка на кухината срещу смущения: Специално калибриран в безехова камера за справяне с електромагнитни смущения от вътрешни метални корпуси, литиеви батерии и печатни платки в интелигентни брави. Той поддържа стабилни характеристики на излъчване дори в ограничени, затворени пространства, като ефективно предотвратява колебанията на сигнала, причинени от вътрешната среда на ключалката.

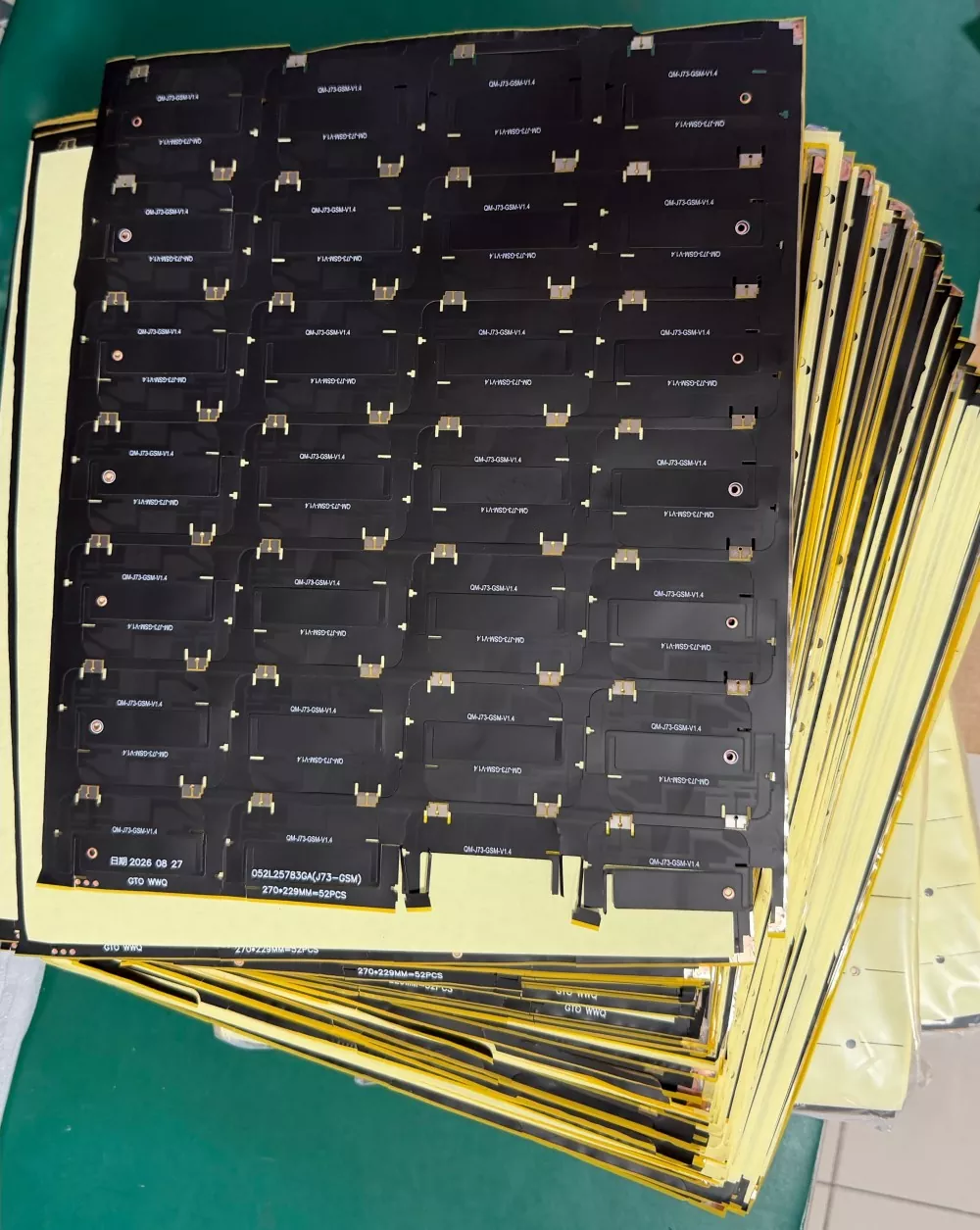

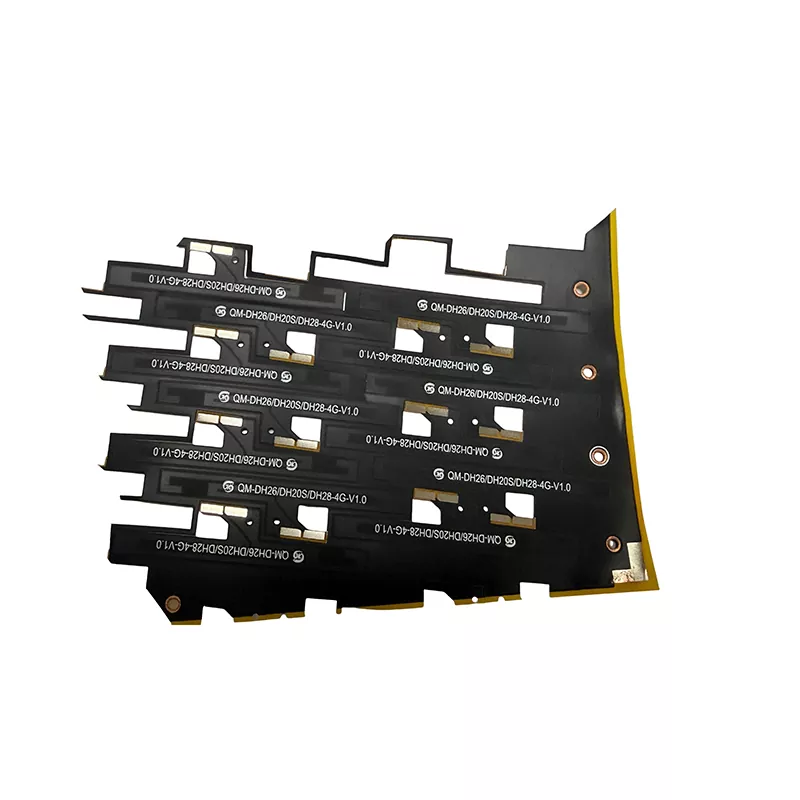

2. Компактен и тънък дизайн, идеален за тесни пространства вътре в брави: предлага се в множество размери и конфигурации, с гъвкави опции за FPC, керамика, пружина и PCB антена, за да отговарят на различни вътрешни размери на брави. Той заема минимално пространство в кухината, което улеснява строителните инженери да се интегрират в дизайна.

3. Функции против вибрации и против умора: споделените велосипеди често се сблъскват с неравни пътища и продължителни вибрации, които лесно могат да доведат до счупване на захранващия проводник или отделяне на спойка. Споделената велосипедна антена включва буферна армировка в изходната точка на кабела, а гъвкавата FPC версия включва допълнителни стоманени подсилващи плочи. След преминаване на 500 часа симулирани тестове за надеждност на вибрации на пътя, той значително намалява производствените дефекти като скъсани проводници.

4. Оптимизация на RF с ниска мощност: Оптимизирането на загубата на RF връзка намалява консумацията на мощност на предаване на устройството в сложни вътрешни среди, намалява общото потребление на енергия в системата, удължава циклите за смяна на батерията за отделни превозни средства и намалява честотата на поддръжката на място.

5. Гъвкави възможности за персонализиране и разработка: могат да бъдат специално настроени според размерите на корпуса на клиента и оформлението на вътрешните компоненти; поддържа единична комуникация или интегрирани антени с двойна функция, комбиниращи комуникация и GNSS позициониране; дължината на кабела, типът на конектора и работната честотна лента са регулируеми.

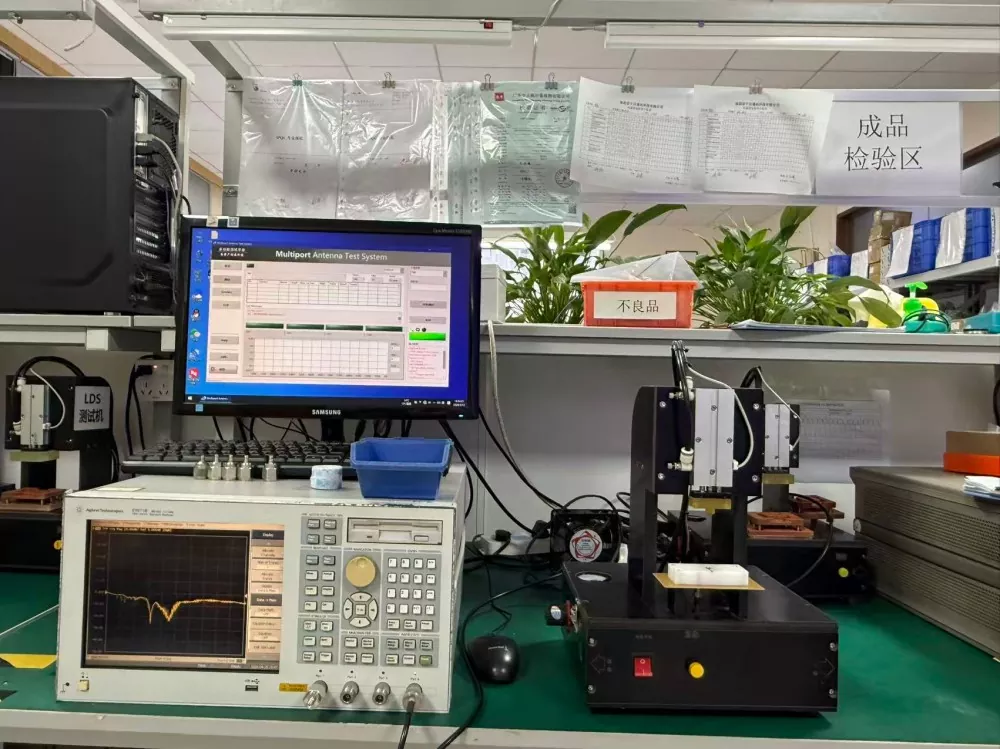

6. Качество, което може да бъде проследено и проверимо: Всяка партида от продукти запазва доклади от тестове в микровълнова безехова камера и записи от тестове за стареене на проби. За групови доставки по проекта действителните данни от измерванията могат да бъдат предоставени с пратката, за да отговарят на изискванията за приемане на проекта. Като доставчик с независими възможности за научноизследователска и развойна дейност, ние можем да доставим множество прототипни итерации по време на етапа на извадката.

Как да изберем споделена велосипедна антена

1. Изяснете честотните ленти и функционалните изисквания: Потвърдете дали проектът е NB-IoT или 4G Cat.1 и дали е необходимо интегрирано двойно позициониране на Beidou-GPS. Споделени велосипедни антени с идентичен външен вид, но несъответстващи честотни ленти ще доведат до лоша действителна производителност, когато се използват вътре в ключалки.

2. Оценете средата на вътрешната кухина: вземете предвид размера на вътрешното пространство, околните метални компоненти и разположението на батерията. Не разчитайте единствено на параметрите на голи компоненти на антената; действителните измервания трябва да се извършат след пълно сглобяване на корпуса, тъй като данните за чистата платка не могат да представят реалната производителност в реални проекти.

3. Предварително потвърдете структурните изисквания: размерите на наличното пространство, метода на инсталиране и монтаж, модела на конектора и допустимата дължина на кабела, за да избегнете закупуването на компоненти, които не могат да бъдат сглобени.

4. Дайте приоритет на производителите с възможности за радиочестотна настройка. Стандартните генерични продукти може да не са съвместими с тялото на вашата ключалка; физическата фабрика може да пренастрои и оптимизира специално за вашата кухина на ключалката, докато търговците обикновено не могат да постигнат оптимизация на ниво кухина.

ЧЗВ

Q1: По-високото усилване на антената винаги ли означава по-добро представяне?

О: Не. Вградените антени са затворени в тясна метална кухина; просто преследването на високо усилване може да доведе до несъответствие на импеданса, което от своя страна причинява рязко увеличение на общата консумация на енергия. За споделени велосипеди вградената антена трябва да балансира множество фактори, включително среда на кухина, консумация на енергия, устойчивост на удар и размер, което изисква съвпадение и настройка въз основа на дизайна на тялото на ключалката.

Q2: Какви са предимствата и недостатъците на вградените антени в сравнение с външните антени?

О: Предимства на вградените антени: чист външен вид на устройството без открити компоненти, елиминиране на рисковете от повреда, счупване или загуба, свързани с външни антени. Недостатъци: по-големи смущения от вътрешни метални части в корпуса на ключалката, изискващи по-висока точност при настройка на антената. Ако вашият проект включва широкомащабно внедряване във високи сгради или подземни гаражи, задълбочените тестове и оценка на място са от съществено значение.

Q3: Можем ли да направим 4G комуникация + GPS BeiDou двуфункционална споделена велосипедна антена?

О: Поддържа се. Интегрираният дизайн с двойна антена намалява вътрешното окабеляване, а съединителите и кабелите могат да бъдат персонализирани според нуждите.

В4: Каква е политиката за гаранция на продукта?

О: При нормална инсталация и употреба ние предоставяме гаранция за електрически повреди на самия продукт, които не се дължат на човешка повреда. Въпреки това, проблеми, произтичащи от неправилна инсталация, силно издърпване на кабели или повреда, причинена от компресия по време на сглобяване, не се покриват от гаранцията. Ние също така ще предоставим указания за инсталиране, за да помогнем за избягване на подобни проблеми.
