Гъвкава печатна антена (FPC)

Какво е FPC антена?

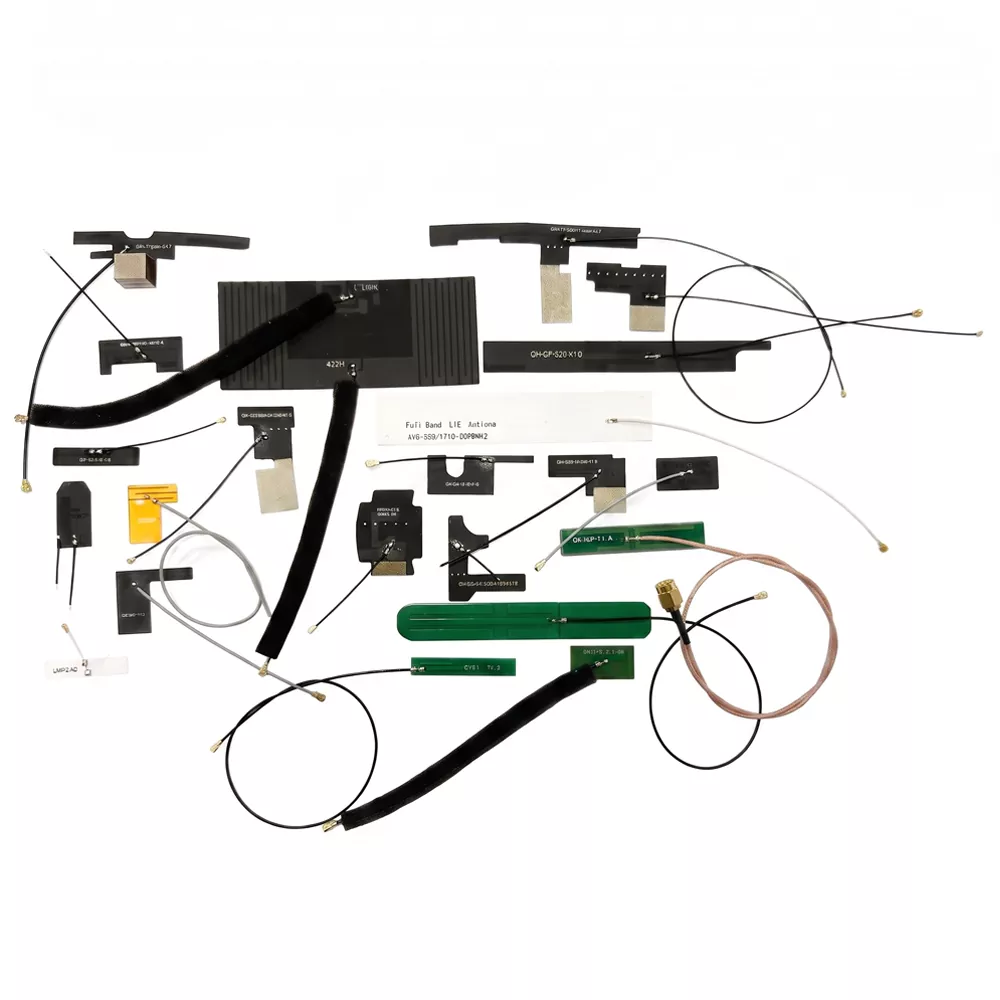

FPC антената или антената с гъвкава печатна схема (FPC) използва гъвкави PI и PET филми като своя субстрат и се произвежда чрез ецване и отпечатване за създаване на антенни вериги. Отличава се с леки, тънки, гъвкави и огъващи се характеристики, което му позволява да се приспособи към извити повърхности. Дебелината му варира от 0,03 до 0,2 мм, а теглото му е под 1 грам. Антената може да предава и получава безжични сигнали и е съвместима с протоколи, включително WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT и LoRa, покриващи честотните ленти 2,4 GHz, 5 GHz и 5,8 GHz. Qianmu Communications е професионален производител на FPC антени с дългогодишен опит в индустрията. Ние сме оборудвани с три микровълнови безехови камери и разполагаме с повече от десет специализирани служители за научноизследователска и развойна дейност, което ни позволява да предоставяме услуги на едно гише – от проектиране на решение за антена до масово производство.

Ключова точка за продажба

Ултратънък и гъвкав, свободен в пространството.

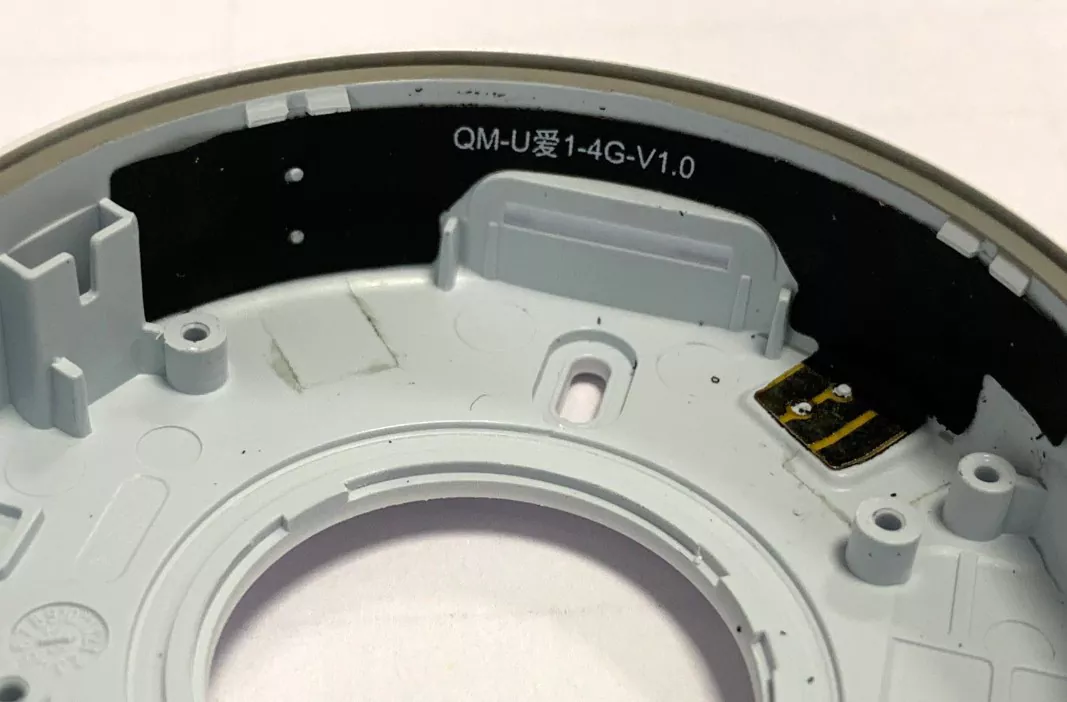

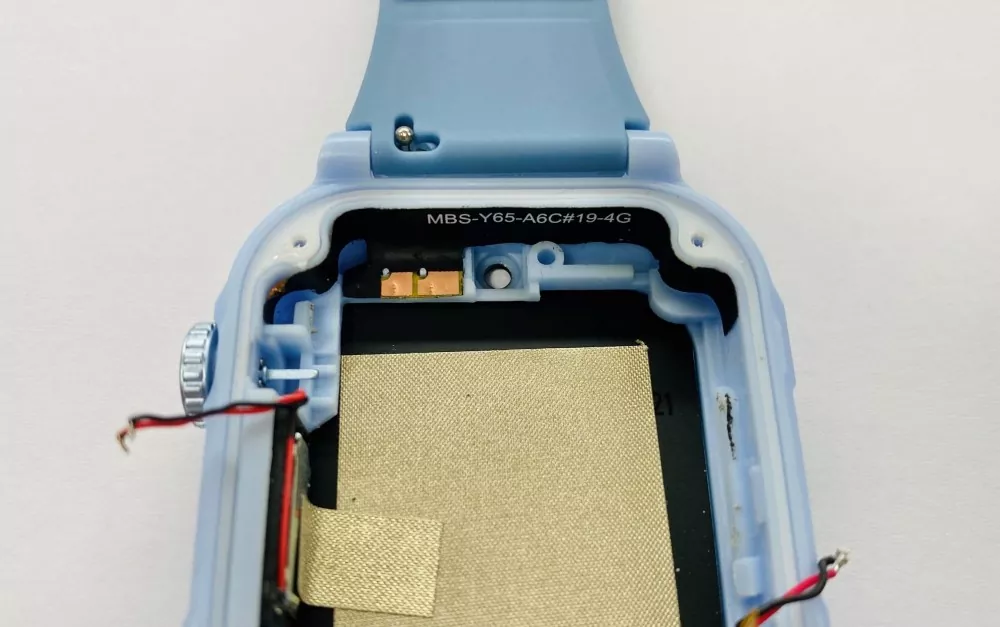

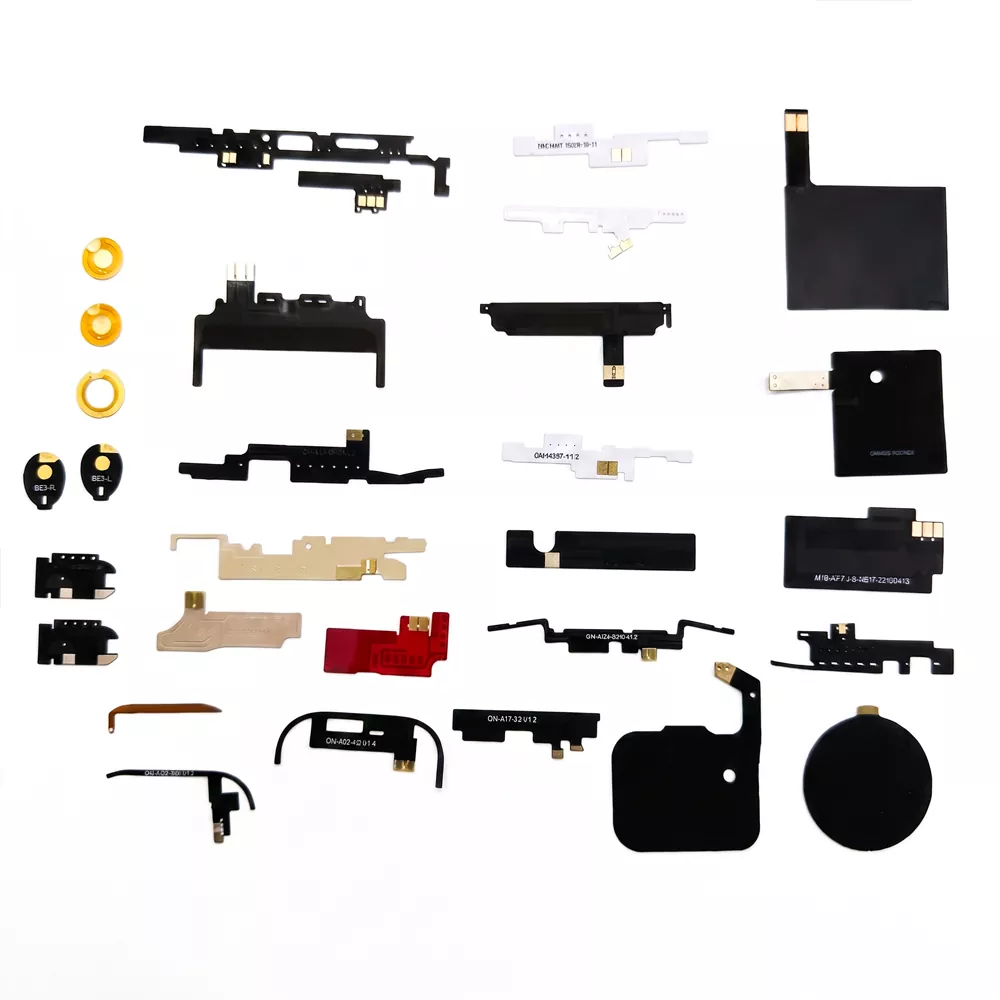

Гъвкавата печатна антена (FPC) има дебелина само 0,03–0,2 mm и може да се огъва или сгъва произволно. Тя може да се огъва на 90° по протежение на вътрешната стена на кухината вътре в устройството, като се адаптира перфектно към различни сложни структурни дизайни. Независимо дали корпусът на устройството е плосък или извит, FPC антената може лесно да се приспособи към повърхността му.

Многолентово широколентово покритие

Поддържа множество комуникационни протоколи, включително 4G/5G, пълнолентов WiFi, Bluetooth, GPS/GNSS, LoRa и NFC. FPC антената с един чип може да покрива честотни ленти, вариращи от 700 MHz до 2700 MHz — или дори по-широки. За да отговори на комуникационните нужди на многорежимни и многочестотни устройства.

Лек дизайн

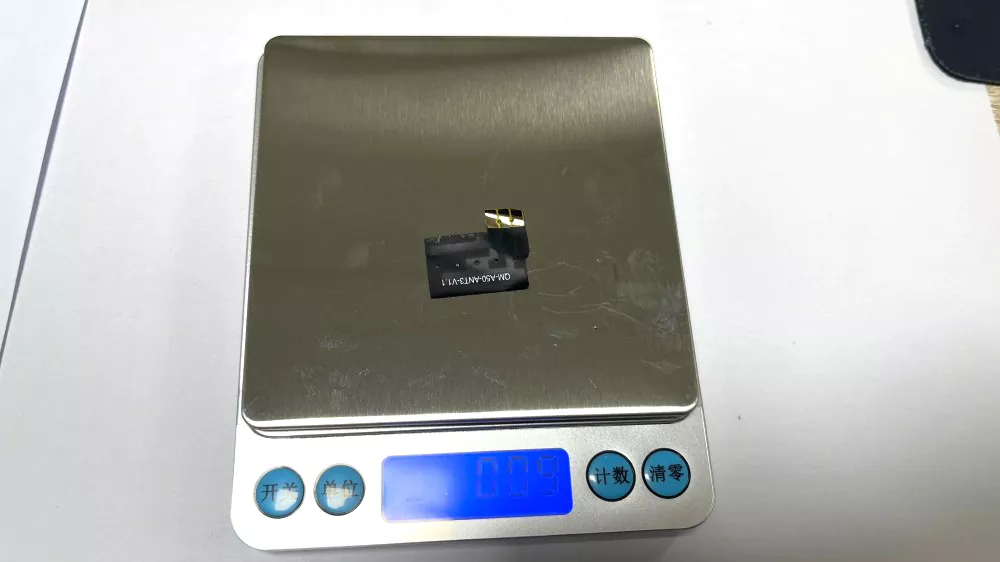

FPC антената тежи по-малко от 1 грам. Повече от 50% по-лека от традиционните метални антени. За чувствителни към теглото продукти, като носими устройства и дронове, FPC антените са най-добрият избор.

Готов за употреба веднага след изваждане от кутията, лесен за сглобяване.

Разполага със стандартна лепилна основа 3M 300LSE за бързо сглобяване чрез отлепване и залепване за 2 минути. Предлага се с IPEX, U.FL, MHF4 и други опции за конектори.

Важни бележки за инсталиране на антена

1. Пазете от метални повърхности

Не инсталирайте антената директно върху или близо до метални повърхности, тъй като това може да повлияе на съгласуването на импеданса, да промени диаграмата на излъчване и да намали общата ефективност на антената.

2. Избягвайте прекомерното огъване

Не прегъвайте или прегъвайте антената по време на монтажа, тъй като прекомерната деформация може да повреди вътрешния проводник и да повлияе отрицателно на RF характеристиките.

3. Осигурете сигурна инсталация

Фиксирайте антената здраво и равномерно по време на монтажа, за да предотвратите деформация, която може да повлияе на излъчването и стабилността на сигнала.

4. Поддържайте достатъчно разстояние около антената

Поддържайте най-малко 5 mm разстояние над и от двете страни на антената. Избягвайте поставянето на метални компоненти, високоскоростни сигнални следи или големи медни зони близо до антената, за да осигурите оптимална работа.

5. Работете внимателно по време на сглобяването

Въпреки че антената има гъвкава структура, FPC материалът има ограничена механична якост. Избягвайте прекомерно дърпане, усукване или удари по време на инсталиране и сглобяване.

6. Съхранявайте в суха среда

Избягвайте да съхранявате антената в среда с висока температура или висока влажност. Пазете продукта сух, за да поддържате стабилни електрически характеристики и дългосрочна надеждност.

Контрол на качеството и тестване

Qianmu Communications прилага стриктно управление на качеството през целия производствен процес, обхващащ инспекция на суровините, мониторинг на производството и тестване на готовия продукт.

Проверка на входящия материал

Всички входящи материали, включително FPC субстрати, медни фолиа, лепила и съединители, преминават стриктна проверка на качеството, за да се гарантира надеждност и последователност.

AOI оптичен преглед

Автоматизираната оптична инспекция (AOI) се използва за проверка на точността на насочване на веригата на антената, качеството на спойката и външния вид на продукта за предотвратяване на производствени дефекти.

RF тестване на производителността

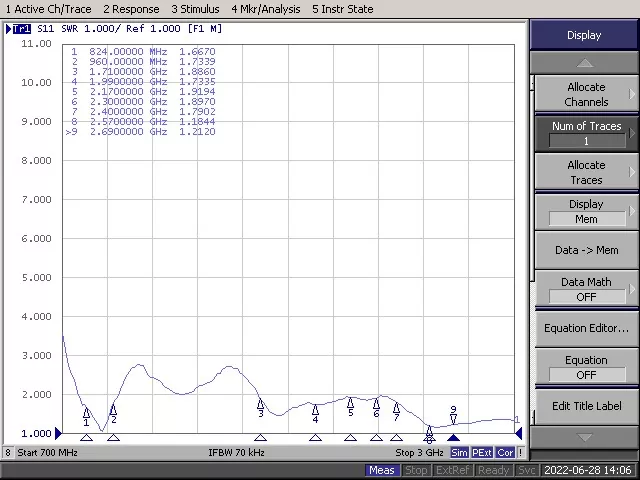

Ключови RF параметри, включително коефициент на стояща вълна на напрежението (VSWR), печалба и модел на излъчване, се тестват в професионална среда на тъмна стая, за да се гарантира, че работата на антената отговаря на изискванията.

Тестване за надеждност на околната среда

Антените се подлагат на различни тестове за надеждност, включително циклични тестове при висока и ниска температура, тестове за влажност, тестове за живот на огъване и други екологични оценки.

Управление на последователността на партидите

Строгият контрол на производството гарантира постоянна производителност и стабилно качество във всяка продуктова партида.

Професионален опит в производството на антени

Повече от две десетилетия Qianmu Communications е посветена на индустрията за терминални антени, като се фокусира върху научноизследователската и развойна дейност, производството и продажбите на терминални антени за безжична комуникация. Нашите продукти се използват широко в мобилни комуникационни устройства, включително смартфони, таблети, системи за мобилни плащания, дронове, устройства за безжично зареждане, автомобили, базови станции и устройства за носене.

Как да изберем FPC антена

1. Потвърдете работната честота

Идентифицирайте безжичните технологии, които вашето устройство изисква, като 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa или NFC. Изберете антена, която поддържа всички необходими честотни ленти.

2. Оценете наличното място за инсталиране

Измерете наличното пространство вътре в устройството, включително дължина, ширина и позиция за инсталиране. Благодарение на тяхната гъвкава структура и размери, които могат да се персонализират, FPC антените са много подходящи за компактни или неправилно оформени кутии.

3. Проверете типа RF конектор

Проверете RF конектора, използван на PCB, като IPEX, U.FL или MHF4. Конекторът на антената трябва да съответства на интерфейса на модула, за да се гарантира надеждна RF работа.

4. Прегледайте ключови RF параметри

· Усилване: Изберете подходящо усилване въз основа на приложението и инсталационната среда.

· VSWR: Обикновено се препоръчва стойност под 2,0 за добро съгласуване на импеданса.

· Ефективност: По-високата ефективност спомага за подобряване на предаването и чувствителността на приемника.

· Импеданс: Стандартният RF импеданс е 50Ω и трябва да съответства на RF модула.

5. Обмислете опциите за персонализиране

Ако стандартните продукти не отговарят на вашите изисквания за дизайн, изберете производител на FPC антена, който предоставя услуги за персонализиране, включително размери на антената, дължина на кабела, тип конектор и RF настройка.

6. Оценявайте възможностите на доставчика

Изберете доставчик на FPC антена с установена система за управление на качеството, RF инженерен опит и надеждни производствени възможности, за да осигурите постоянно качество на продукта и дългосрочни доставки.

ЧЗВ

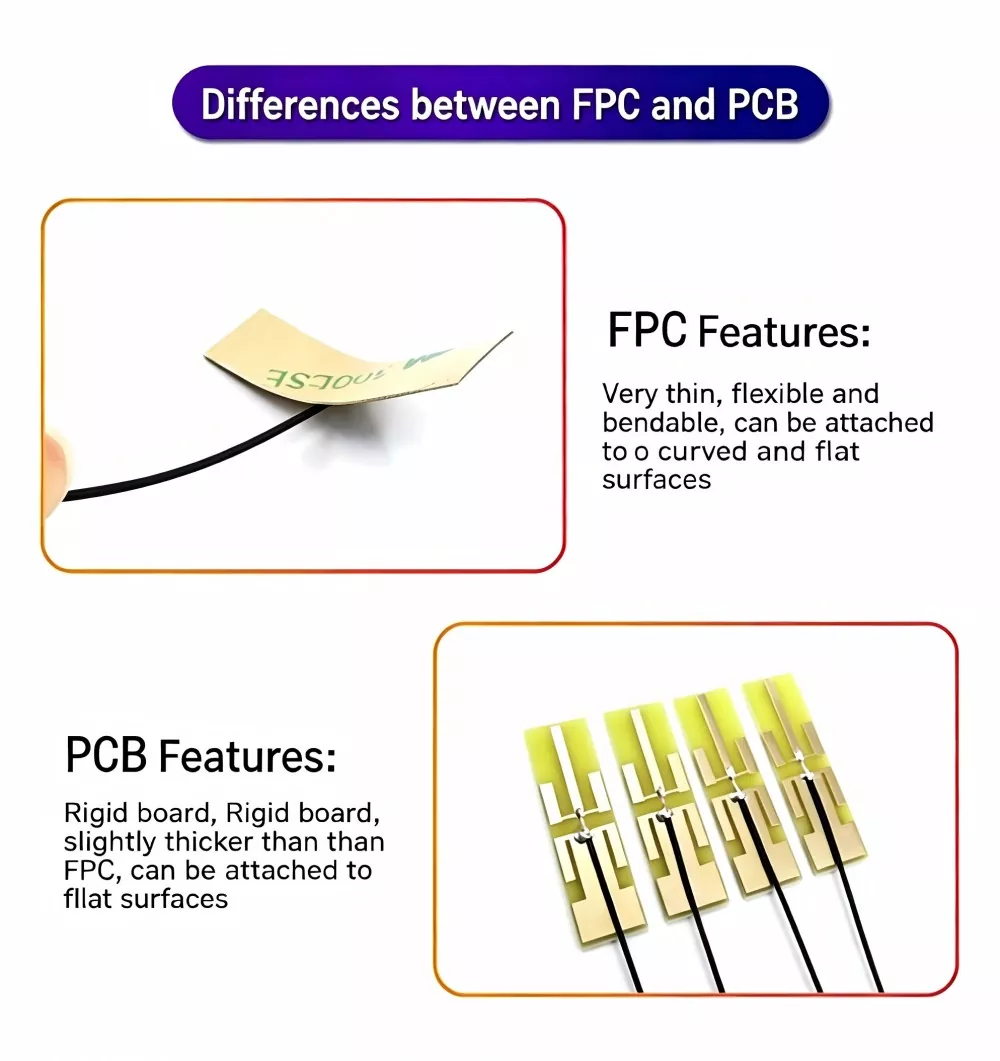

Q1: Как избирате между FPC антена и PCB антена?

A: FPC гъвкав и огъващ се, идеален за поставяне в извити, тесни пространства – предпочитан за леки, тънки устройства. PCB твърд, подходящ само за плоски повърхности; изберете тази опция, ако бюджетът ви е ограничен и разполагате с достатъчно място.

Q2: Кои честотни ленти поддържа FPC антената?

О: FPC антените на Qianmu Communication покриват честоти от 13,56 MHz NFC до 6 GHz 5G, поддържащи безжични технологии, включително 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa и ZigBee.

В3: Каква е работната температура на FPC антената?

A: -45 ℃ до +85 ℃, отговарящи на стандартите за индустриална употреба.

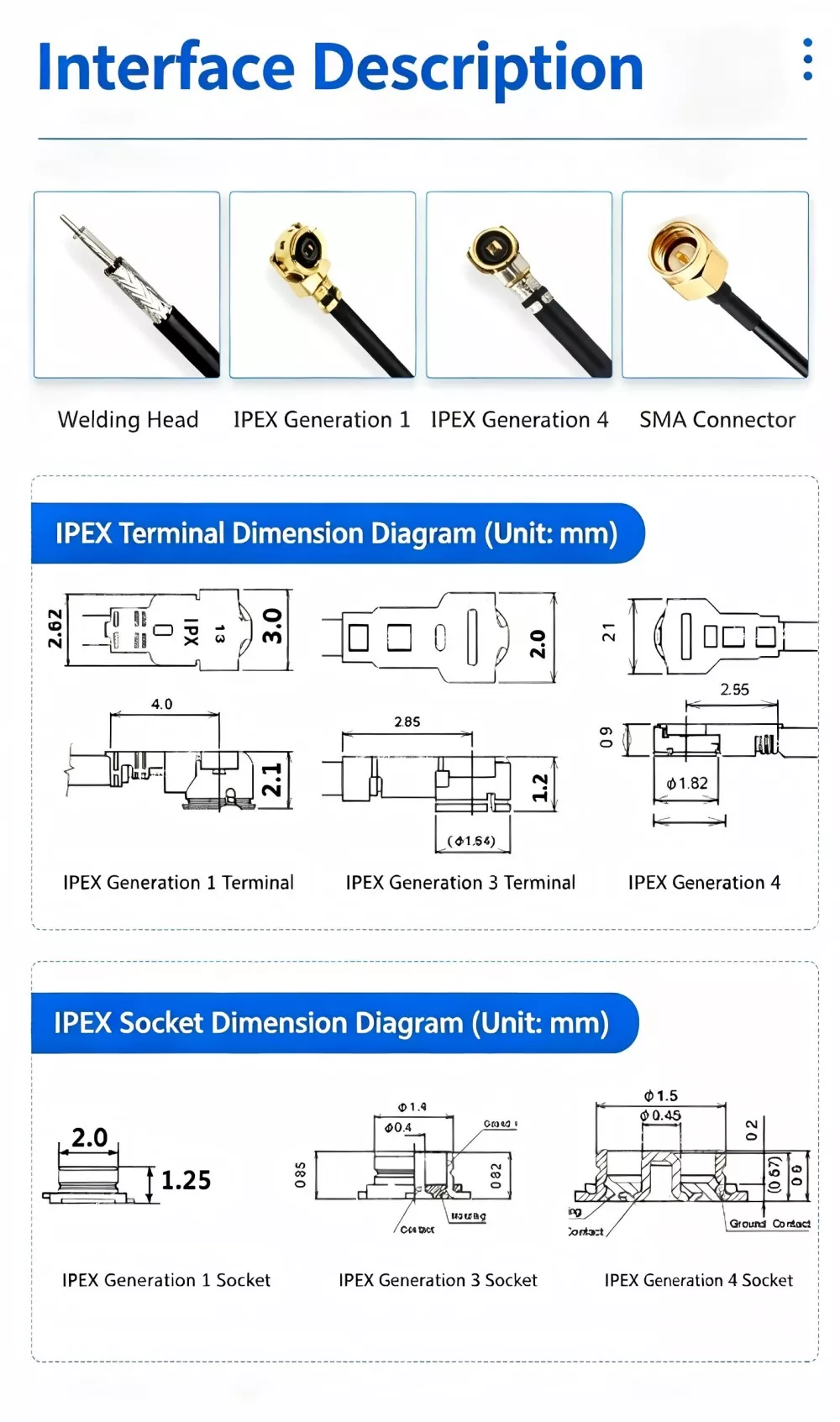

Q4: Какви са разликите между конекторите IPEX, U.FL и MHF4?

О: Всички са миниатюрни RF конектори с размери U.FL > MHF4. MHF4 е още по-малък и обикновено се използва в 5G приложения; просто изберете конектора въз основа на спецификациите на интерфейса на вашата дънна платка.

Q5: Поддържа ли персонализиране на малки партиди?

О: Ние предлагаме поддръжка и можем да се справим с целия процес на поръчка - от проектиране на схема и прототипиране до производство в малък и голям мащаб.
