4G/5G антена за носена камера

Shenzhen Qianmu Communication Technology Co., Ltd. е местна фабрика за научноизследователска и развойна дейност и производство на 4G/5G антени за носени на тялото камери.

Разработихме собствена FPC широколентова Sub6G вградена антена, съвместима с 4G LTE и масовите вътрешни и международни 5G Sub6G честотни ленти. Антената е претърпяла специализирана оптимизация на производителността, за да отговори на предизвикателствата на компактното пространство на устройството, металното екраниране, смущенията на батерията, загубата на сигнал поради износване на човешкото тяло и тежките условия на работа.

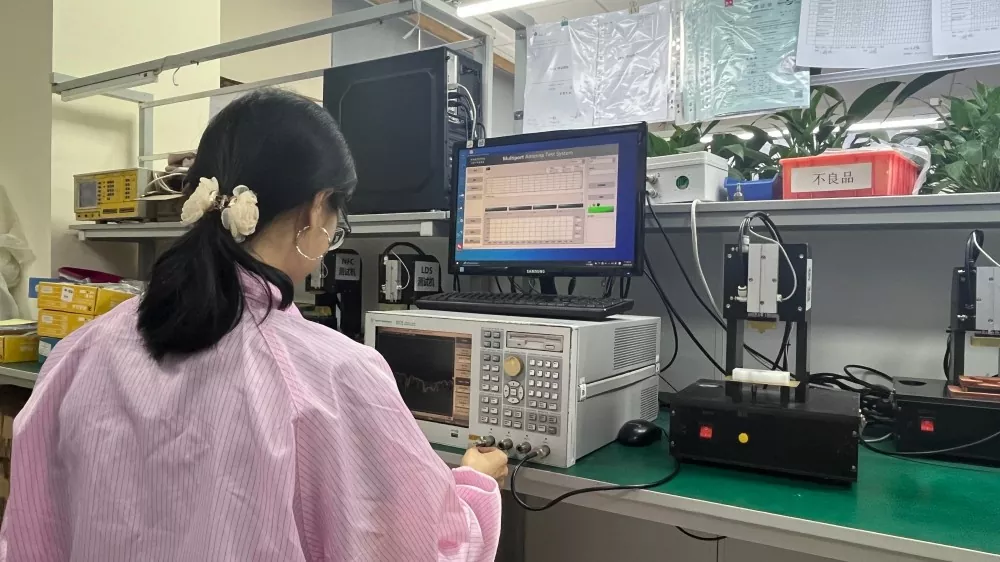

Антената използва надежден PI гъвкав субстрат и е монтирана с промишлено лепило, което я прави подходяща за компактни структури на устройства. Всички продукти се подлагат на пълно OTA симулационно тестване в безехови камери за възпроизвеждане на оперативни среди в реалния свят. Записите от VNA и OTA тестове се архивират по производствени партиди, а докладите от инспекции могат да бъдат предоставени при поискване.

Професионално техническо определение

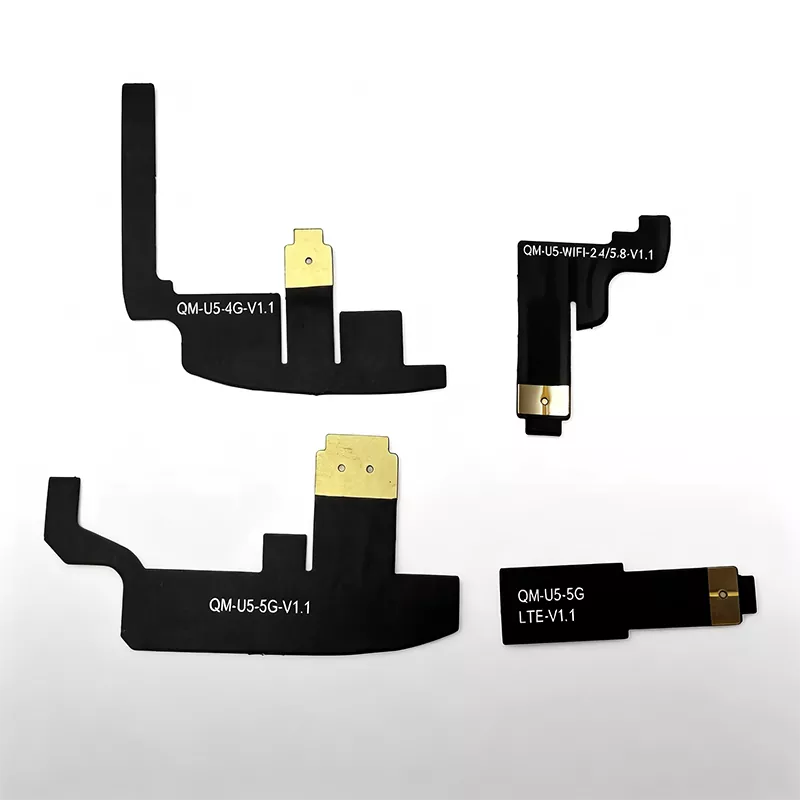

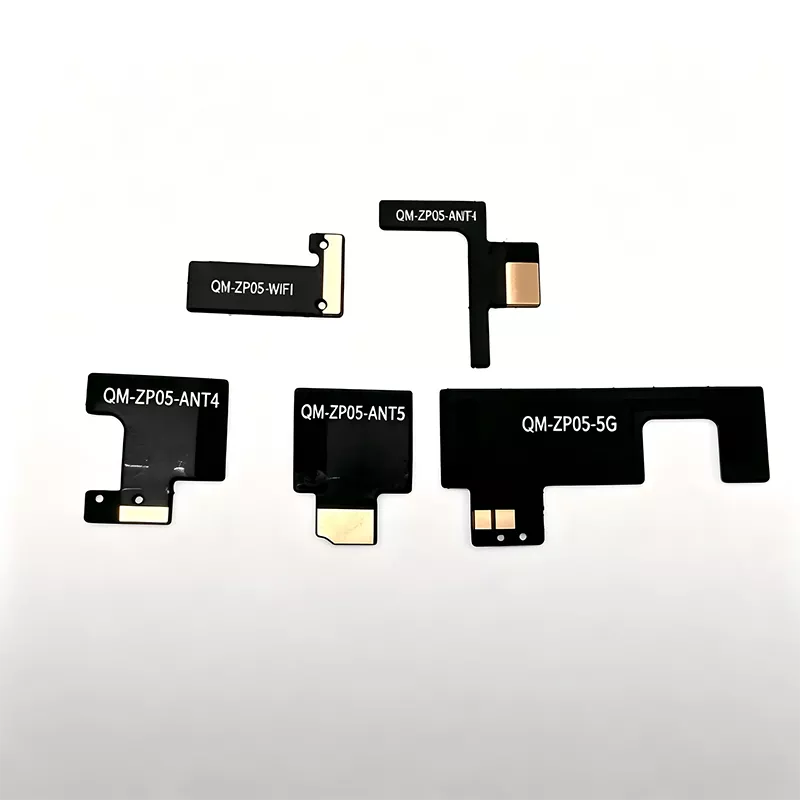

Нашата Body Worn Camera 4G/5G антена е широколентова PIFA FPC гъвкава вградена Sub6G антена. Той поддържа LTE ленти B1/B3/B5/B8/B20/B38/B40 и основни 5G Sub6G ленти N41/N78/N79. Антената използва устойчива на вибрации, солени пръски, силно огъваща се основа от PI филм, комбинирана с високотемпературно двустранно лепило от промишлен клас и U.FL/IPEX RF захранваща линия, което я прави идеална за вътрешен монтаж в камери, носени на тялото.

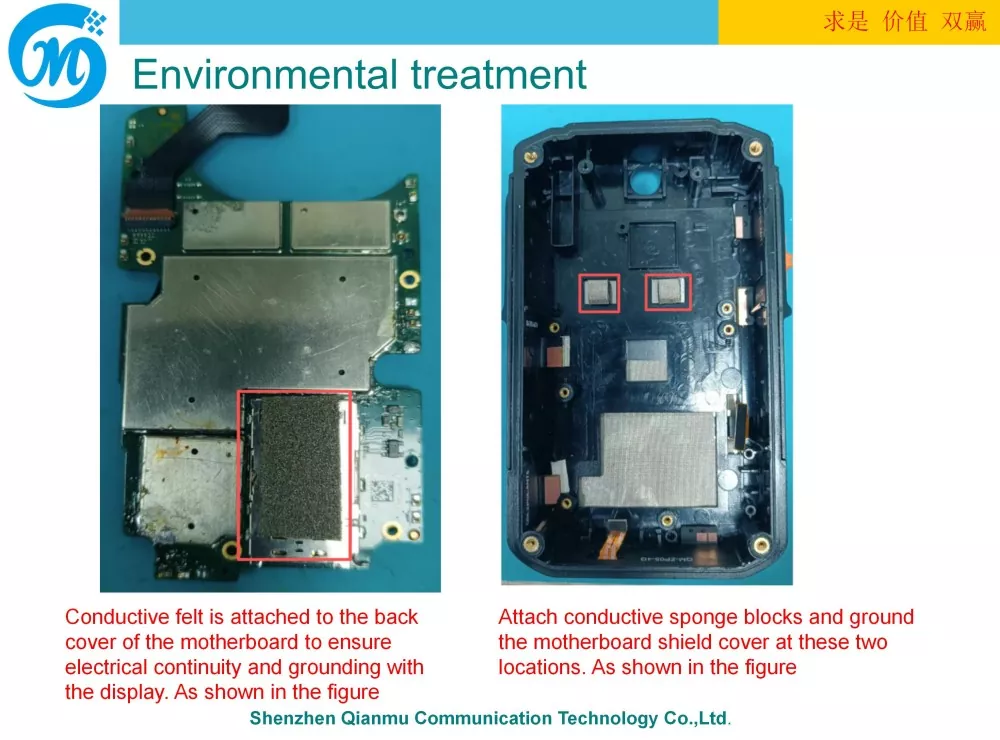

За разлика от конвенционалните IoT FPC антени, фазата на проектиране включва 3D симулация на пълна система, включително метален корпус, литиева батерия, скоба на камерата, капак на дънната платка и модел на фантом на човешкото тяло в симулационната среда.

Предварително съгласуван с импеданс от 50Ω във фабриката и едновременно с това подложен на изпитване за надеждност на изпускане, температурни цикли, солен спрей и влажност. Това намалява работното натоварване на клиентската системна интеграция и съкращава цикъла на разработка за полицейски хардуерни проекти.

Пълен принцип на работа на антената

Цялата антена се състои от FPC излъчващ проводник, промишлен адхезивен поддържащ слой, U.FL коаксиално захранващо устройство и RF съвпадаща мрежа на основната платка, което позволява двупосочно преобразуване на високочестотни електромагнитни вълни за постигане на 4G/5G предаване и приемане на клетъчен сигнал.

По време на предаване комуникационният модул на рекордера преобразува видео потоци, SOS сигнали и данни за местоположение във високочестотни електрически сигнали, които се предават чрез коаксиален кабел към FPC резонансната структура. След това тези сигнали се преобразуват в 4G/5G електромагнитни вълни за външно излъчване, изпращайки информация за доказателства към базовата станция.

По време на приемането антената улавя електромагнитни вълни от базовата станция и ги преобразува в електрически сигнали, които след това се предават обратно към модула, за да завърши командата за планиране и дистанционното приемане на параметър.

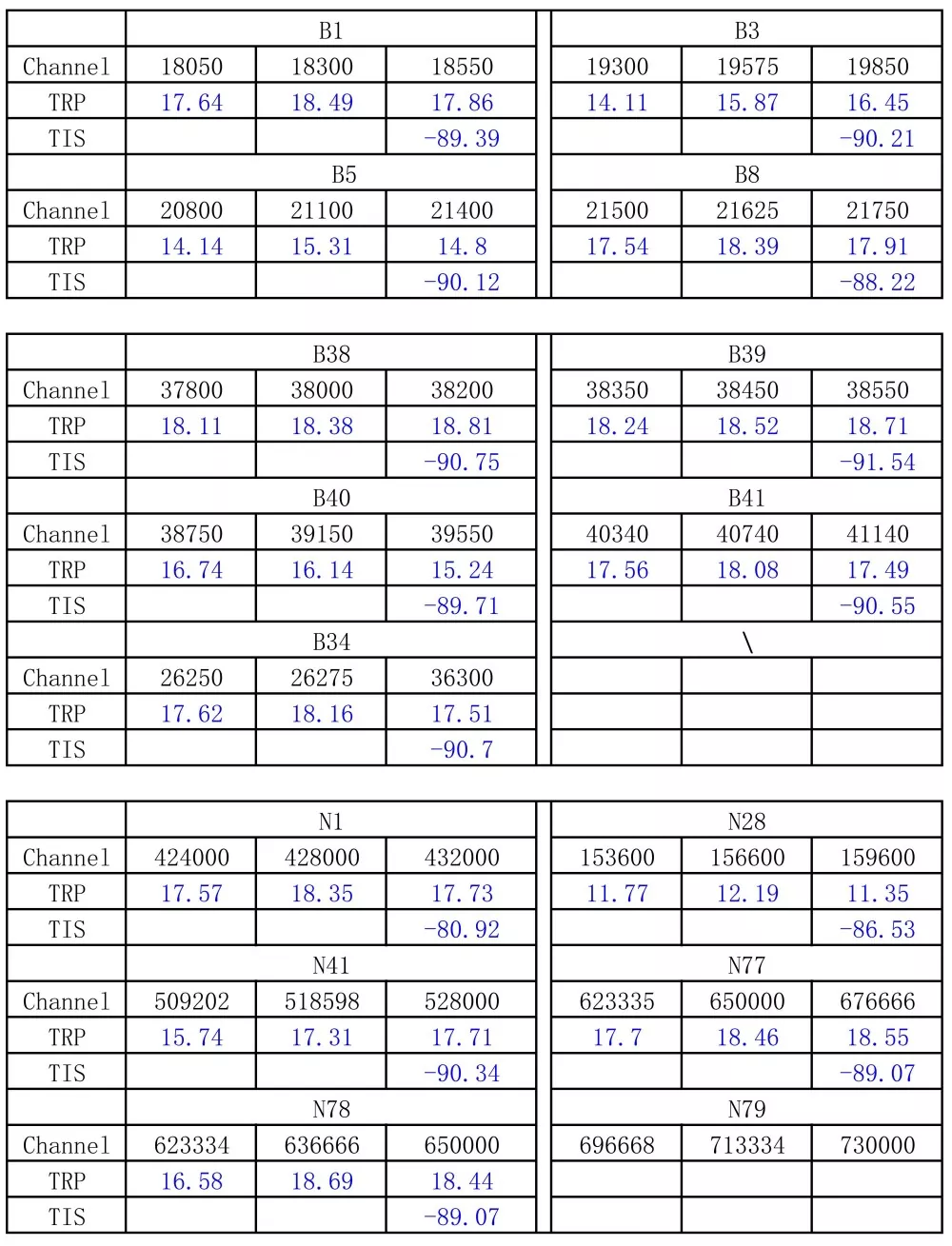

За да се компенсира загубата на RF, причинена от носенето на човешки гръб, производителността е подобрена чрез симулация в безехова камера с помощта на модел на фантом на човешко тяло, което води до подобрение с 22,8 dB в чувствителността на приемане на TIS в сравнение с конвенционалните FPC антени. При симулирани условия на носене ефективността на стандартна антена за LTE B8 е само 40,46%, докато антената на Qianmu постига ≥52% за LTE ниска честота и ≥47% за 5G N78. Всяка партида се подлага на вземане на проби и повторно тестване с VNA, с тестови криви и производствени записи, архивирани за проверка от клиента.

Съвместими устройства и аксесоари

Съвместим с крайни устройства

1. Обществена сигурност и пътна полиция 4G/5G телесна камера с висока разделителна способност на органите на реда

2. Камера за тяло за градско управление, пътна администрация и събиране на аудиовизуални доказателства от пожарната

3. Взривозащитен, искробезопасен рекордер за правоприлагане за химическа и минна промишленост

4. Терминал за запис на един войник за проверка на мощността

5. Износ в чужбина 4G/5G устройство за правоприлагане на един войник

Съвместим комуникационен модул

- 4G LTE Cat.1 / Cat.4 комуникационен модул 5G Sub-6GHz домашен/внесен комуникационен модул 4G+5G+WiFi многомодов интегриран комуникационен модул

Фабрично доставени материали за производство

U. FL/IPEX коаксиални кабели с различни дължини, подсилени стоманени плочи и високотемпературна, устойчива на сол индустриална лепилна основа. Персонализирана дължина на кабела и спецификации на конектора, базирани на дизайна на дънната платка, за да се сведе до минимум вторичната обработка за клиентите.

Технически спецификации

Ръководство за доставка и избор на антена

1. Фокусирайте се върху данните от измерванията в реалния свят от цели устройства, носени на тялото, вместо да разчитате единствено на параметрите на свободното пространство. Типичните таблици с данни на производителя предоставят измервания, направени върху голи дъски; производителността значително се влошава, след като се монтира в корпусите на устройството и се износи. Когато купувате, винаги изисквайте доклади от VNA/OTA тестове за цялата система и не разчитайте само на теоретични спецификации.

2. Дайте приоритет на избора на фабрика източник с опит в масовото производство на оборудване за правоприлагане за един войник. Предизвикателствата на устройствата за един войник се крият в справянето със смущения от метални корпуси и батерии, износване на човешкото тяло и тежки среди. Фабриките с предишен опит в проекти могат да осигурят ранни структурни препоръки и препоръки за печатни платки, намалявайки нуждата от модификации и преработка на матрицата.

3. Правете разлика между местни и международни честотни ленти и ясно дефинирайте стандартите за тестване на надеждността. За домашни проекти потвърдете LTE B1/B3/B5/B8/B20 и 5G N41/N78/N79; за експортни проекти потвърдете съответните честотни ленти в чужбина. Изискване завършване на тестове за падане, солен спрей и вземане на проби при висока/ниска температура. Антените от потребителски клас не могат да отговорят на изискванията за полицейски полеви операции.

4. Оценявайте RF техническите услуги и избягвайте просто сравнение на цените. Разработването на проекти често се сблъсква със смущения, отклонение на честотата и влошени характеристики на носене. Посредниците нямат RF технически възможности; дайте приоритет на производителите, които могат да предоставят препоръки за оформлението и да помогнат при отстраняването на пълни системни повреди.

Защо да изберете Shenzhen Qianmu Communications

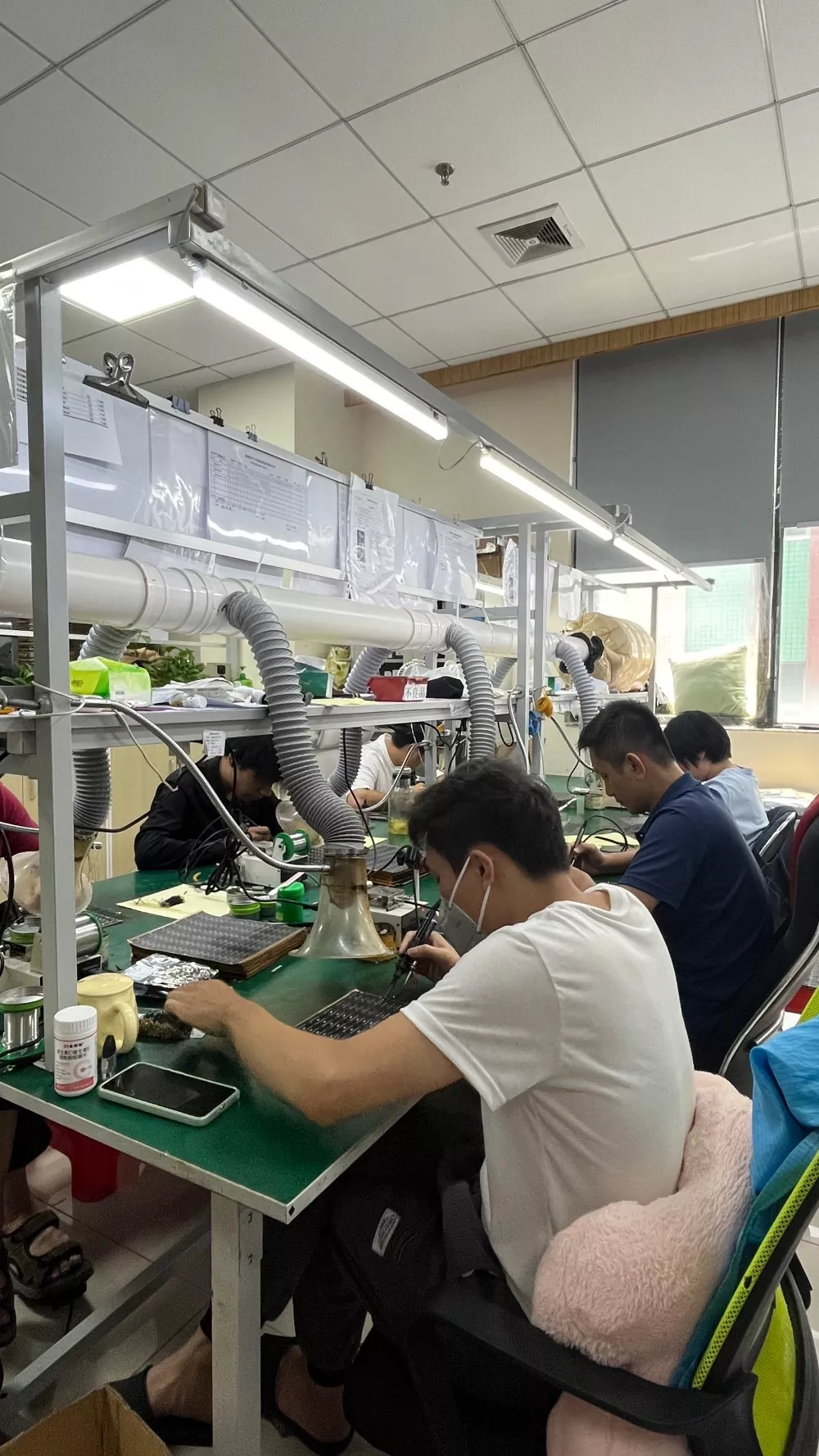

1. Директни доставки от фабриката източник без надценки на посредници. Вътрешната производствена линия обработва FPC рязане, армиране, залепваща подложка и пълна електрическа проверка. Конкурентни цени за групови поръчки, поддържана дългосрочна рамка за доставка, подходяща за проекти за наддаване на полицейски поръчки.

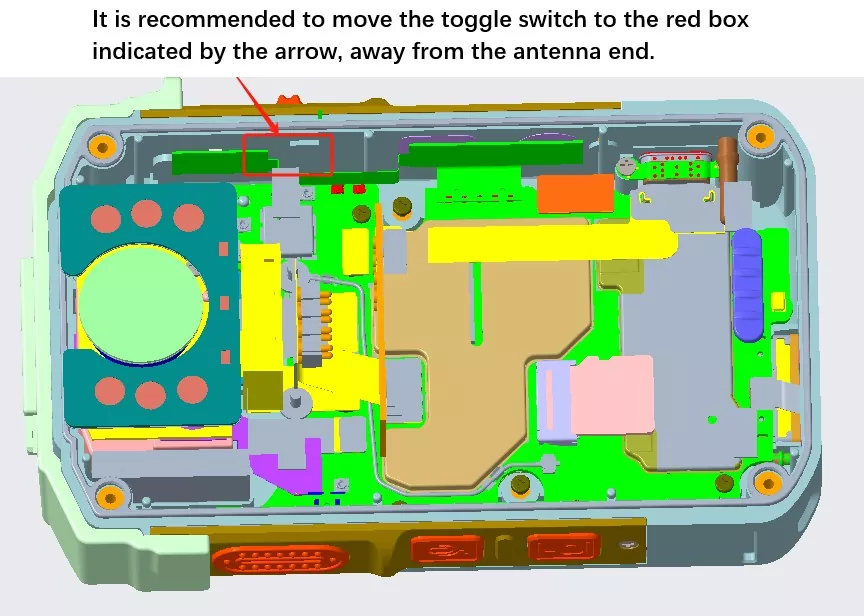

2. Специализирайки се в индивидуално оборудване за войници, ние сме били дълбоко ангажирани в ранен етап на научноизследователска и развойна дейност и притежаваме богат опит в масовото производство и внедряването на различни носени на тялото камери и терминали за един войник. За нови проекти можем да получим 3D дизайни, да предоставим оформление на антената и решения за ограничения на хлабините, да избегнем грешки в дизайна и да намалим разходите за модификация на формата.

3. Гъвкавото персонализиране на OEM/ODM поддържа неправилно рязане на FPC, дължина на захранващото устройство, спецификации на конектора и фина настройка на честотната лента; стандартна доставка на проба в рамките на 35 работни дни.

4. Пълни възможности за поддръжка на външната търговия [Заместител на изображението: Колекция от сертификационни документи (CE, FCC, RoHS, ISO)] Компанията притежава независими права за внос и износ и притежава пълен набор от квалификации. Ние можем да предоставим английски технически спецификации и доклади от тестове, да поддържаме търговските условия FOB Shenzhen и да се свързваме с доставчици и купувачи на решения за сигурност в чужбина.

5. Пълна техническа поддръжка след продажбата: В случай на аномалии на 4G/5G сигнала в цялото устройство, RF инженерите ще помогнат при идентифицирането на първопричината (антена, структура или модул), без прибързано да приписват проблема на проблеми с антената. Осигурено е непрекъснато техническо сътрудничество по време на тестване на проби, пилотно производство и етапи на масово производство.

ЧЗВ

В1: Може ли 4G/5G антената на камерата за носене на тялото да се споделя с Wi-Fi модула?

О: Тази антена е проектирана за 4G LTE/5G Sub6G клетъчни ленти. Ако се изисква Wi-Fi функционалност, препоръчително е да конфигурирате отделна Wi-Fi антена, тъй като споделянето на същата антена може да причини смущения и да влоши производителността на клетъчната комуникация.

В2: Камерата за носене на тялото има неправилна вътрешна кухина; Антената поддържа ли персонализирано рязане, за да пасне на такива форми?

A: Поддържа персонализирано рязане. Клиентът предоставя 3D чертежи на корпуса и ние оценяваме наличното пространство, за да предложим дизайн на формата, цялостно създаване на прототипи и провеждане на тестове в реални условия на пълното напасване на устройството.

Въпрос 3: Има ли други начини за закрепване на FPC антена освен използването на лепило?

О: За масово производство на фотоапарати за носене на тялото с компактни корпуси, промишленото залепване е основният метод. ZIF конекторите заемат значително пространство и се използват рядко; затягането на винтове върху областта на проводника на антената е строго забранено, тъй като може да повреди антената и да доведе до повреда при удар.

Въпрос 4: Винаги ли лошият 4G/5G сигнал на носена на тялото камера се дължи на проблеми с качеството на антената?

О: Не е задължително. Повечето проблеми със сигнала произтичат от недостатъчно разстояние, антените са близо до метални източници на смущения, разхлабени конектори или липса на симулация на човешко тяло. Инженерите могат да възпроизведат работните условия, за да идентифицират точно основната причина за проблема.

В5: Поддържа ли се фабричен одит? Могат ли да се предоставят документи за квалификация на трети страни?

О: Фабрични одити на място се поддържат при уговорка. Налични са електронни версии на ISO, RoHS, CE, FCC и доклади за тестване на партиди; за оферти за полицейски поръчки могат да бъдат предоставени подпечатани хартиени копия.
