Body Cam GPS антена

Какво е GPS антена Body Cam

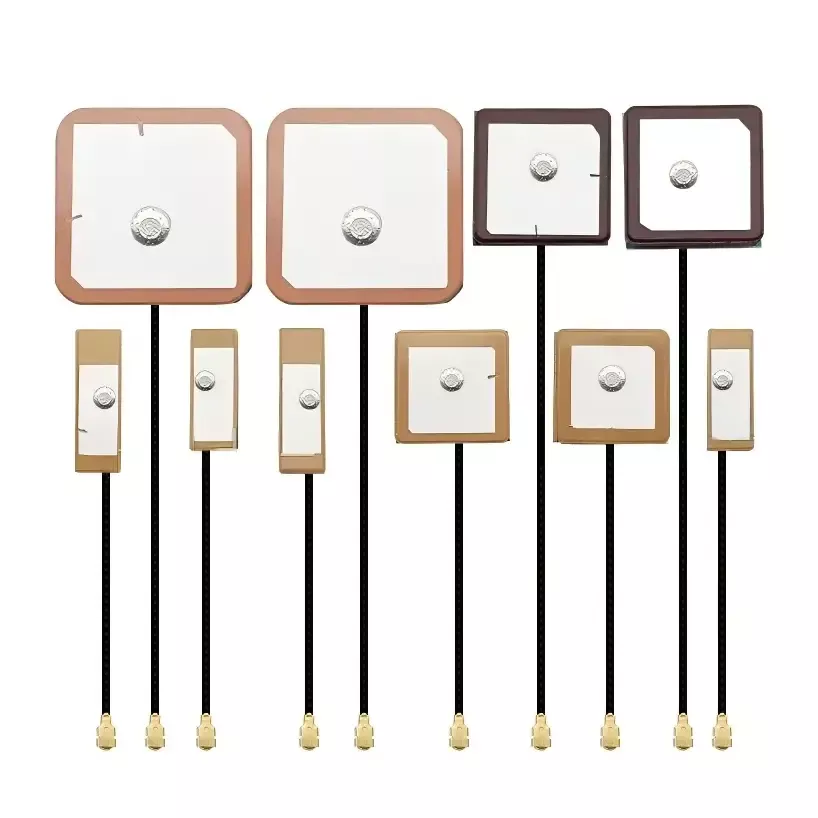

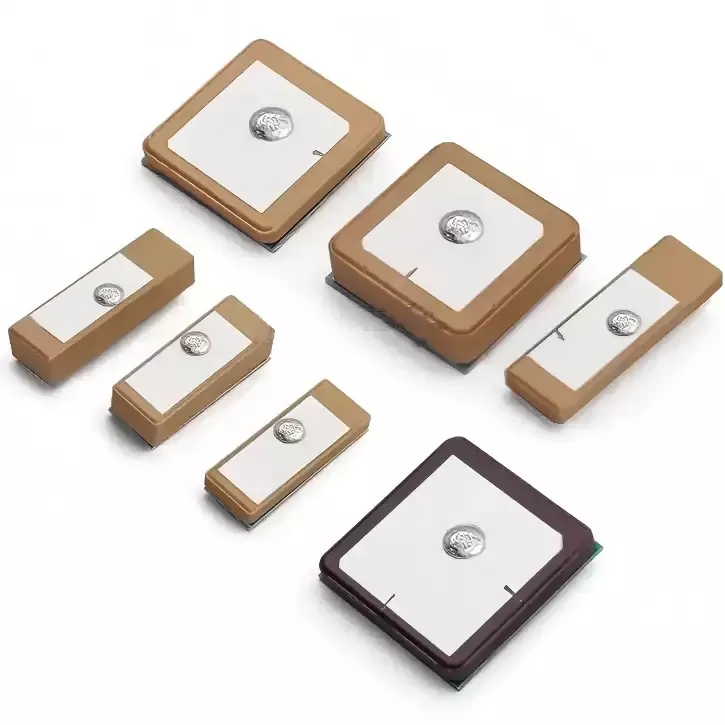

GPS антената Body Cam е керамична GNSS антена от промишлен клас, специално проектирана за терминали за събиране на доказателства от правоохранителните органи от един войник. Той е съвместим с множество сателитни системи, включително GPS, BeiDou, GLONASS и Galileo, и разполага със структура на дясна кръгова поляризация (RHCP), за да се адаптира към поляризационните характеристики на глобалните сателитни навигационни сигнали.

Със здрав дизайн на керамична антена, той предлага отлична насоченост и силна адаптивност към околната среда. Дори при предизвикателни условия като износени от тялото препятствия, метална защита от оборудване, блокиране на градски сгради или високоскоростни мобилни операции, той предоставя стабилни данни за позициониране. Това гарантира точни и проследими геолокационни водни знаци за аудиовизуални записи на правоприлагащите органи, което позволява създаването на пълна и съвместима доказателствена верига.

Принцип на работа

GPS антената Body Cam работи въз основа на принципите на RF приемане на професионална сателитна навигация. Целият работен процес е проверен както чрез лабораторно тестване в безехова камера, така и чрез тестване в реални условия на открито, което гарантира ясна оперативна логика и стабилна производителност. Основно се състои от три основни компонента:

1. Приемане на сателитен сигнал: Продуктът разполага с основен високодиелектричен керамичен диелектричен чип, който улавя ефективно сателитни навигационни сигнали от L1 лента във въздуха. Със специален дизайн на дясна кръгова поляризация, той ефективно смекчава затихването на сигнала, причинено от въртене на устройството или препятствие на човешкото тяло, като решава често срещани проблеми като лошо приемане на сигнала и неуспешно сателитно придобиване в градски райони с гъсти сгради или планински и отдалечени региони, където преобладават многопътни отражения.

2. Филтриране на сигнала и защита срещу смущения: Антената разполага с интегрирана верига за прецизно съгласуване на импеданса, която автоматично филтрира шумовите смущения, генерирани от 4G/5G модула, Wi-Fi модула и захранването на батерията в камерата на тялото. Той изолира чистите GNSS сателитни сигнали, като ефективно елиминира аномалиите в позиционирането, точките на прескачане и прекъсванията на траекторията, причинени от вътрешни радиочестотни смущения.

3. Разбор и извеждане на данни: Филтрираният и оптимизиран стабилен сателитен сигнал се предава към чипа за позициониране на основната платка на устройството, който в реално време анализира прецизни данни за географска ширина и дължина, скорост, време и надморска височина. Тази информация се синхронизира едновременно като геолокационни водни знаци за записани видео и аудио файлове по време на операции на правоприлагащите органи, което позволява пълно проследяване, проследимост и повторно възпроизвеждане на траекториите на правоприлагането.

Ръководство за инсталиране и използване

1. Избор на място за инсталиране

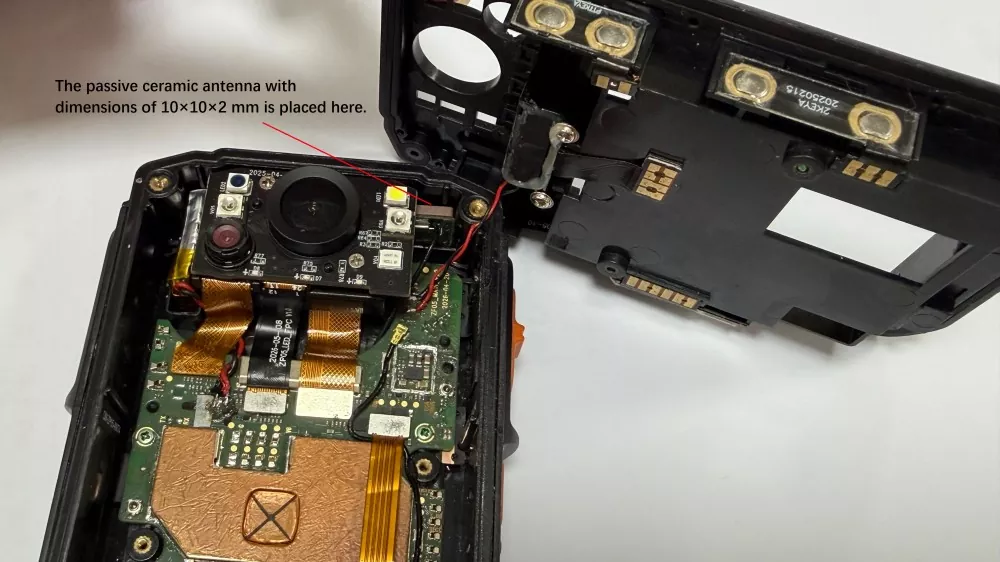

Зоната на радиационната сърцевина на керамичната антена не трябва да бъде пряко покрита или блокирана от метални корпуси, батерийни клетки или метални скоби. Препоръчва се устройството да се монтира в неметална зона над вътрешността на камерата на тялото, като се поддържа безопасно разстояние от най-малко 15 mm от 4G/5G и Wi-Fi антени, за да се избегнат смущения в съвместния канал и да се осигури безпрепятствено приемане на сателитен сигнал.

2. Спецификации за заваряване и фиксиране

За керамични антени от щифтов тип се уверете, че спойките са пълни, без студено запояване, пропуснато запояване или откачено запояване. За SMT повърхностно монтирани продукти, стриктно следвайте стандартите на заводския процес на монтаж, за да постигнете плоско и сигурно подравняване върху повърхността на PCB. По време на монтажа избягвайте да прилагате прекомерна сила върху керамичния чип, за да предотвратите вътрешни микропукнатини и да елиминирате потенциални скрити повреди на сигнала по-късно.

3. Операция за защита срещу смущения

След като антената е инсталирана, използвайте изолационна лента, за да изолирате антената от захранващия модул и областта с висока мощност на дънната платка, за да намалите електрическите смущения. Прокарайте кабелите на антената така, че да не вървят успоредно на електропроводи на дълги разстояния, като по този начин предотвратявате колебанията на сигнала и нестабилното позициониране при източника.

4. Пълни стандарти за отстраняване на грешки и проверка на машината

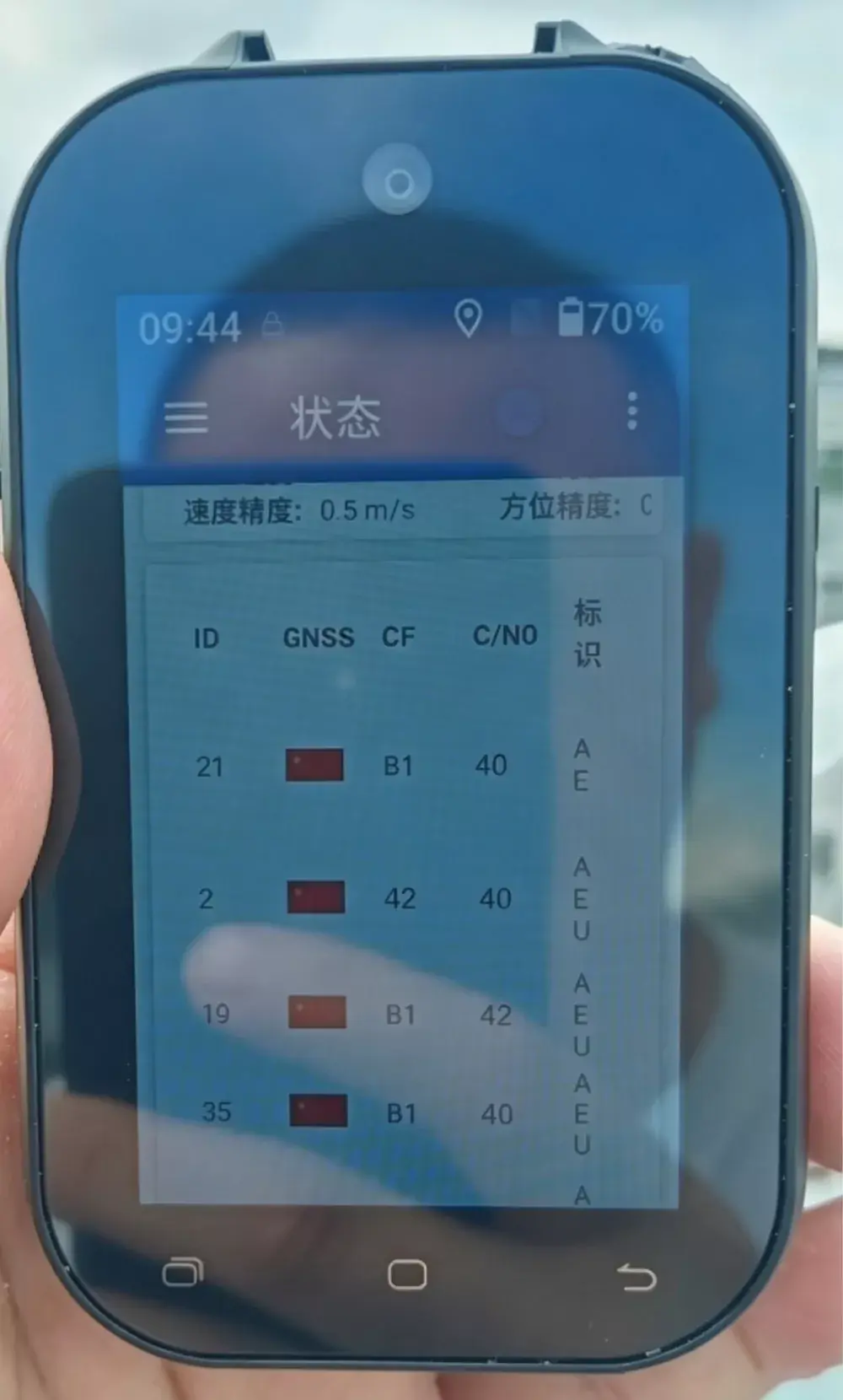

След завършване на сглобяването на устройството трябва да се проведе тестване за придобиване на звезди на открито; самото вътрешно тестване с една платка е недостатъчно. Ключовите параметри за проверка включват броя на сателитите, получени по време на студени и горещи стартове, точност на позициониране и непрекъснатост на траекторията, гарантирайки, че производителността на антената отговаря на спецификациите след окончателното сглобяване и предотвратяване на проблеми с качеството на партидата.

Как да изберем квалифицирана GPS антена

Много служители по снабдяването и разработването на оборудване нямат експертни познания по радиочестотите, което често ги кара да купуват антени за граждански цели на ниски цени. Това води до нестандартна производителност на продукта, неуспешно приемане на проекта и мащабни неуспехи след продажбата. Въз основа на дългогодишен опит в индустрията, ние обобщихме четири основни критерия за избор на антени за индустриално контролно оборудване:

1. Дайте приоритет на специализираните материали от промишлен клас: категорично елиминирайте използването на обикновени цивилни керамични суровини и трябва да изберете керамични субстрати от промишлен клас с широк температурен толеранс и свойства против смущения, подходящи за сложни работни условия, осигуряващи дългосрочна стабилна работа в екстремни външни среди.

2. Фокусирайте се върху действителните данни от теста, отхвърлете теоретичните параметри: Повечето производители на пазара предоставят само теоретични спецификации без поддръжка за тестване в реални условия. Реномираните оригинални производители могат да предложат доклади от тестове в тъмна стая, видеозаписи от полеви тестове на открито и данни от тестове за стареене при висока и ниска температура – ​​параметри, които са истински и могат да се проверят.

3. Изберете специализирани оптимизирани продукти за оборудване за правоприлагане: Стандартните навигационни антени не са оптимизирани за съвместното съществуване на множество антени, метални екрани или препятствия на човешкото тяло в устройствата за правоприлагане, което ги прави неподходящи за условия на работа на устройства с един войник. От съществено значение е да изберете специално проектирани антени, специално пригодени за терминали на правоприлагащите органи, за да разрешите основния проблем с вътрешните радиочестотни смущения.

4. Дайте приоритет на прякото сътрудничество с фабрики-източници: Изберете китайски производители с интегрирани възможности в R&D, модифициране на проби, масово производство и следпродажбено обслужване. Това позволява бърза персонализация, стабилни доставки, бърза следпродажбена поддръжка и избягва проблеми като ценови надценки от посредници и комуникационни пропуски в техническата координация.

ЧЗВ

Q1: Може ли тази керамична антена да бъде съвместима с всички марки фотоапарати, носени на тялото?

Съвместим с по-голямата част от наличните в търговската мрежа 4G/5G камери за правоприлагане, носени на тялото, взривозащитени терминали за събиране на доказателства и камери за проверка на открито, като същевременно поддържа персонализирани нестандартни конфигурации, съобразени точно със структурата на устройството, интерфейсите и размерите.

В2: По какви конкретни начини керамичната антена превъзхожда FPC антената?

Основните подобрения включват по-бързо улавяне на спътници, намалена грешка при позициониране, непрекъснато проследяване и значително подобрени характеристики срещу смущения, вибрации и температурна устойчивост - варираща от екстремен студ до висока температура. Тези ъпгрейди напълно разрешават грешките при позициониране при сложни външни условия и значително намаляват цените на следпродажбеното обслужване на оборудването.

Q3: Поддържате ли персонализиране, вземане на проби и малки пробни поръчки?

Подкрепете! Като директен производител, ние предлагаме прототипиране, малки партидни пробни поръчки и широкомащабни услуги за масово производство, напълно персонализирани според чертежите на клиента и изискванията за производителност.

Q4: Може ли продуктът да се използва за износ в чужбина? Всички необходими сертификати завършени ли са?

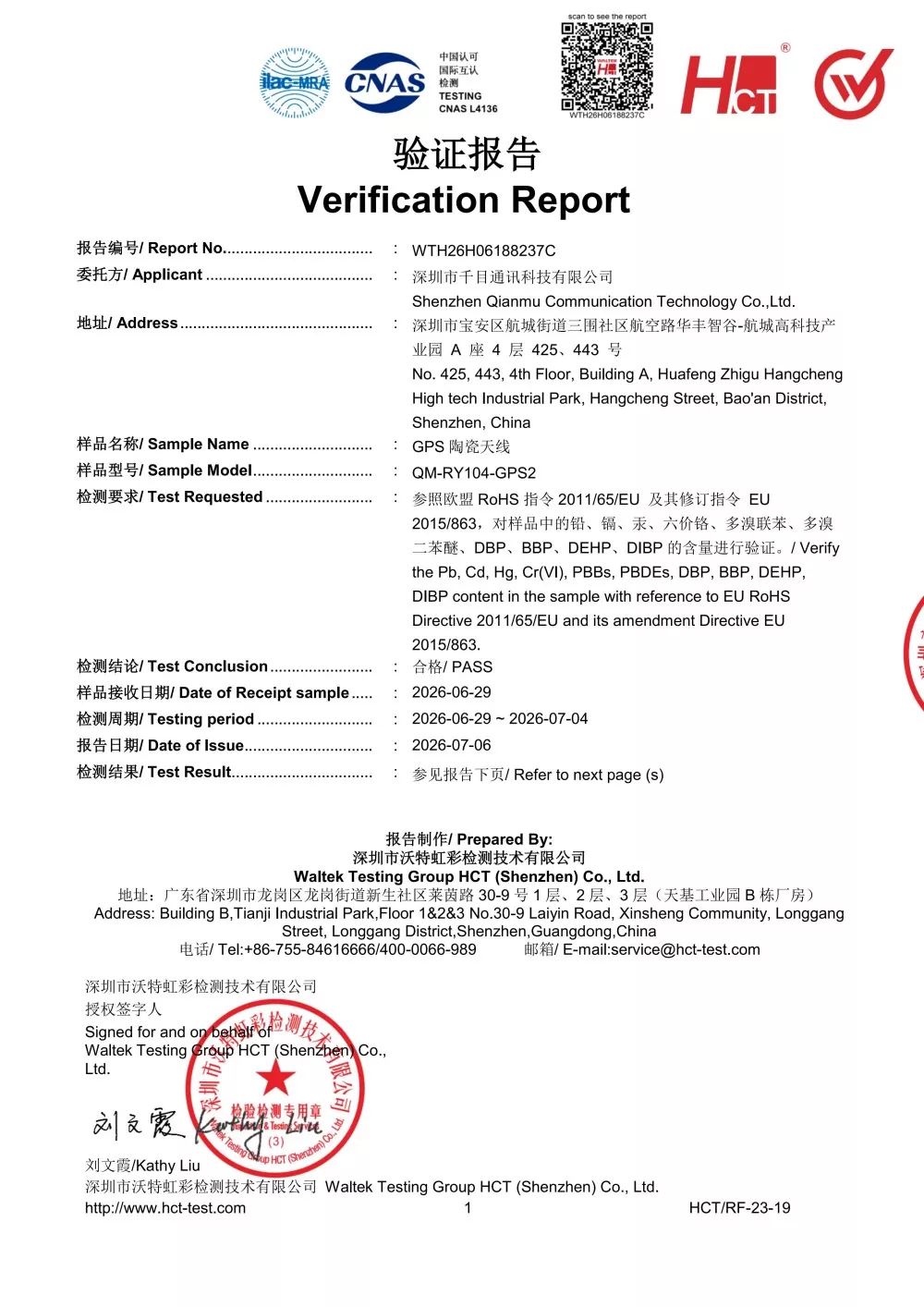

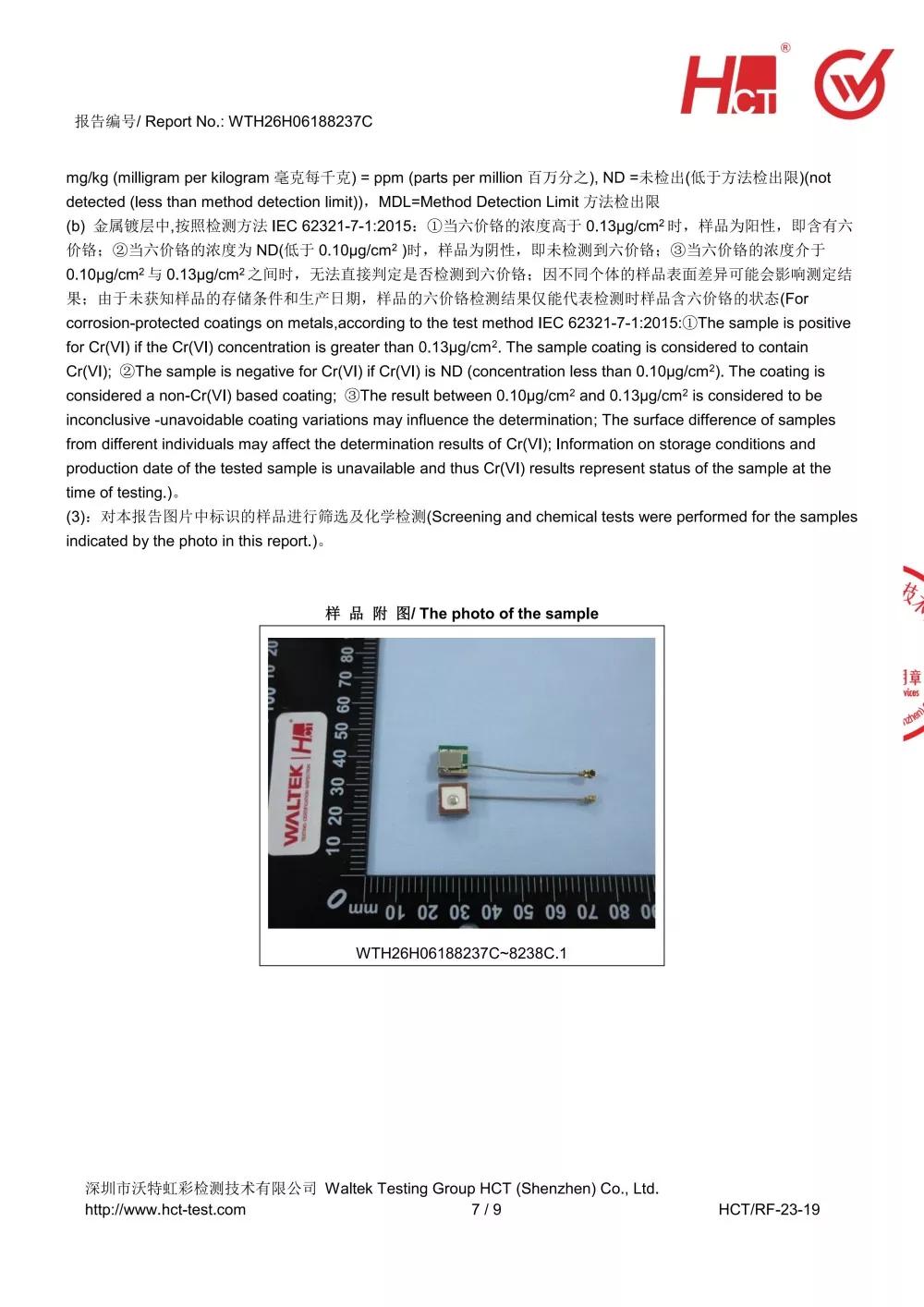

Всички продукти се доставят с пълни сертификати за износ, включително CE, FCC и RoHS, отговарящи на глобалните стандарти и позволяващи безгрижен износ в Европа, Северна и Южна Америка, Югоизточна Азия, Близкия изток и всички други региони.

В5: Стабилна ли е производителността на продукта при екстремни високи и ниски температури?

Продуктът се отличава с широкотемпературен дизайн от промишлен клас, преминал през строги тестове за циклично стареене при високи и ниски температури, с минимално влошаване на производителността в среди, вариращи от -40°C до +75°C, което го прави напълно подходящ за външни, минни, екстремни студове и високи температури денонощно.
