Защо гъвкавата антена за слушалки е от съществено значение за безжични аудио устройства от следващо поколение

Тъй като безжичните наушници и слушалки стават по-малки, по-интелигентни и с повече функции, дизайнът на антената играе все по-важна роля за поддържането на надеждна безжична комуникация.Цянмуразвива наГъвкава антена за слушалкиза TWS слушалки, безжични слушалки, устройства с костна проводимост и други компактни Bluetooth аудио продукти, предоставящи гъвкави, ултратънки и адаптивни RF решения за приложения с ограничено пространство.

Надеждната антена е от съществено значение за стабилна Bluetooth комуникация, особено когато безжичните слушалки трябва да работят в изключително компактни и неправилни вътрешни пространства. АГъвкава антена за слушалкиизползва гъвкав PI или LCP субстрат с прецизна проводима радиационна схема, позволяваща на антената да се приспособи към извити повърхности, като същевременно поддържа надеждна RF производителност.

Съдържание

• Защо дизайнът на антената е толкова важен в съвременните слушалки?
• Какво представлява гъвкавата антена за слушалки?
• Как работи гъвкавата антена за слушалки?
• Какви са основните предимства на гъвкавата антена за слушалки?
• Къде могат да се използват гъвкави антени за слушалки?
• Какви технически спецификации трябва да имат предвид купувачите?
• Как се сравнява с традиционните антени?
• Как трябва производителите да изберат правилната антена?
• Защо производството и радиочестотното тестване имат значение?
• Често задавани въпроси
• Заключение

Защо дизайнът на антената е толкова важен в съвременните слушалки?

Безжичните слушалки разчитат на радиочестотна комуникация за обмен на аудио и контрол на данни със смартфони, таблети, компютри и други устройства с Bluetooth. Въпреки че антената заема само малко физическо пространство, нейният дизайн може да има голямо влияние върху безжичната производителност.

Вътрешната среда на съвременните TWS слушалки е особено предизвикателна. Батерии, високоговорители, микрофони, компоненти за зареждане, процесори, екраниращи структури и механични компоненти - всички те се конкурират за ограничено пространство. В същото време антената работи близо до човешкото тяло, което може да повлияе на разпространението на RF и характеристиките на сигнала.

Традиционните решения за антена може да изискват специално пространство за печатни платки или относително голяма площ за инсталиране. Гъвкавата антена дава на инженерите по-голяма свобода да позиционират радиационния елемент по извити вътрешни повърхности, отделения за батерии, стебла или други налични области.

Поради това за производителите, разработващи компактни Bluetooth продукти, изборът на антена трябва да се обмисли по време на ранните механични и RF етапи на проектиране, вместо да се третира като окончателен компонент за сглобяване.

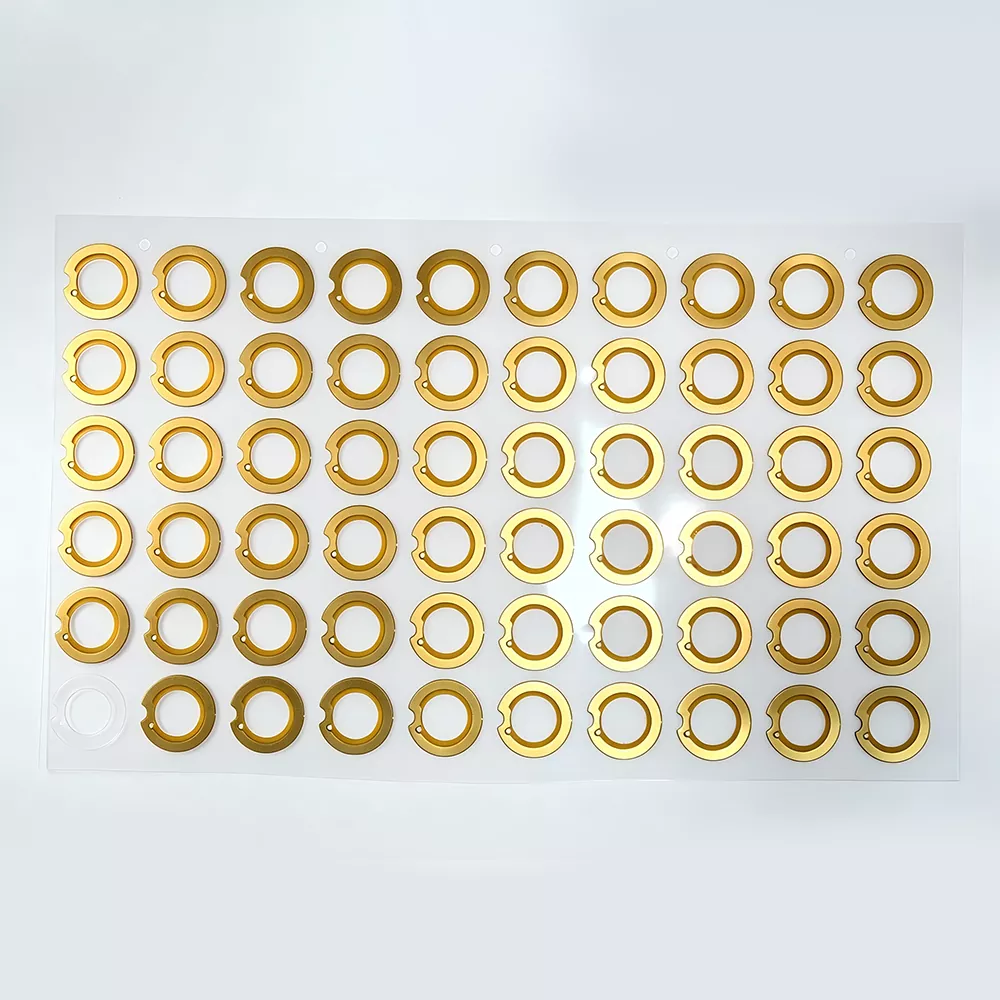

Какво представлява гъвкавата антена за слушалки?

A Гъвкава антена за слушалкие миниатюрна RF антена, предназначена за компактни безжични аудио устройства. Обикновено използва гъвкава PI или LCP подложка с проводим модел на излъчване, образуван чрез прецизни производствени и ецващи процеси.

За разлика от твърдите PCB антени, гъвкавата структура може да се огъва и да се приспособява към извити или неправилни повърхности. Това го прави особено подходящ за продукти, където наличната кухина на антената е тясна, извита или трудна за приспособяване с конвенционални твърди компоненти.

Гъвкавите антени за слушалки обикновено са проектирани за 2,4 GHz Bluetooth ISM обхват и могат да поддържат модерни Bluetooth приложения. В зависимост от проекта, производителите могат да персонализират размерите на антената, субстрата, дължината на проводника, конфигурацията на терминала и метода на инсталиране, за да съответстват на архитектурата на продукта.

Тази гъвкавост на дизайна прави базираните на FPC антени особено привлекателни за TWS слушалки, безжични слушалки, слушалки с костна проводимост, устройства с лента за врат и други компактни безжични продукти.

Как работи гъвкавата антена за слушалки?

Принципът на работа на гъвкавата антена за слушалки се основава на преобразуване на електрически RF сигнали в електромагнитни вълни и получаване на електромагнитна енергия от околната среда.

1. Bluetooth чипсетът генерира високочестотен електрически сигнал.
2. RF сигналът преминава през предавателния път към антената.
3. Проводимият модел на излъчване преобразува електрическия сигнал в електромагнитна енергия.
4. Антената излъчва сигнала в околната среда.
5. По време на приемане антената улавя електромагнитни сигнали, предавани от сдвоеното Bluetooth устройство.
6. Получената RF енергия се преобразува в електрически сигнал и се прехвърля към Bluetooth комуникационния модул.

Тъй като слушалките и тапите се носят близо до човешкото тяло, съвпадението на антената, заземяването и позиционирането са особено важни. Човешкото тяло, батерията, металните компоненти и материалите на корпуса могат да повлияят на импеданса и характеристиките на излъчване на антената.

Следователно правилната настройка на RF е от съществено значение. Една добре проектирана антена трябва да се оценява вътре в корпуса на продукта, а не да се тества само като изолиран компонент. Това помага на инженерите да идентифицират ефектите на разстройване и да оптимизират крайната безжична производителност.

Какви са основните предимства на гъвкавата антена за слушалки?

Изключително тънка конструкция

Пространството е едно от най-големите предизвикателства при разработването на TWS слушалки. Гъвкавата конструкция на FPC антената позволява на производителите да интегрират RF компонент в тесни пространства, без да заемат прекомерен механичен обем.

В зависимост от конфигурацията, гъвкавата дебелина на антената може да бъде налична в приблизително 0,12–0,30 mm, като общите опции включват 0,15 mm, 0,20 mm и 0,25 mm. Това помага на продуктовите дизайнери да оптимизират ценното вътрешно пространство.

Отлична гъвкавост

Гъвкавият субстрат позволява на антената да следва извити и неправилни вътрешни повърхности. Това е особено полезно, когато конвенционална твърда антена не може да се побере в наличната структура.

За продукти, изложени на многократно огъване или механично движение, издръжливостта на огъване е друго важно съображение. Правилният избор на субстрат и дизайн на лепило могат да подобрят механичната надеждност при продължителна употреба.

Стабилна Bluetooth RF производителност

Ефективността на антената зависи от нещо повече от самия радиационен елемент. Дизайнът на точката на захранване, заземяването, съгласуването на импеданса, позицията на инсталиране и близките компоненти могат да повлияят на RF характеристиките.

Поради тази причина професионален доставчик на антени трябва да може да предостави поддръжка за RF дизайн и препоръки за настройка, вместо просто да доставя стандартна антена.

Лесен монтаж

Гъвкавите антени могат да бъдат доставени с топлоустойчива лепилна основа, което им позволява да бъдат прикрепени директно към предвидената вътрешна повърхност. Това може да намали нуждата от допълнителни механични фиксиращи структури и да опрости монтажа.

Висока способност за персонализиране

Различните корпуси на слушалките изискват различна геометрия на антената. Едно персонализирано решение може да побере вариации в:

• Контур и размери на антената
• Работна честота
• Дължина на повода
• Тип конектор и клема
• PI или LCP субстрат
• Място на монтаж
• Радиус на огъване
• Структура на корпуса на продукта

Къде могат да се използват гъвкави антени за слушалки?

Въпреки че технологията е силно свързана с TWS слушалките, гъвкавите антени могат да поддържат много по-широка гама от компактни безжични аудио продукти.

Какви технически спецификации трябва да имат предвид купувачите?

Когато се снабдяват с гъвкава антена от китайски производител или доставчик, купувачите трябва да оценят както електрическите, така и механичните спецификации. Антена, която пасва на наличното пространство, все още може да изисква радиочестотна настройка, след като бъде инсталирана вътре в крайния продукт.

Тези стойности трябва да се третират като референтни спецификации. Крайната производителност зависи от дизайна на антената, оформлението на печатни платки, заземителната структура, материала на корпуса, позицията на монтаж и цялостната RF архитектура.

Как се сравнява с традиционните антени?

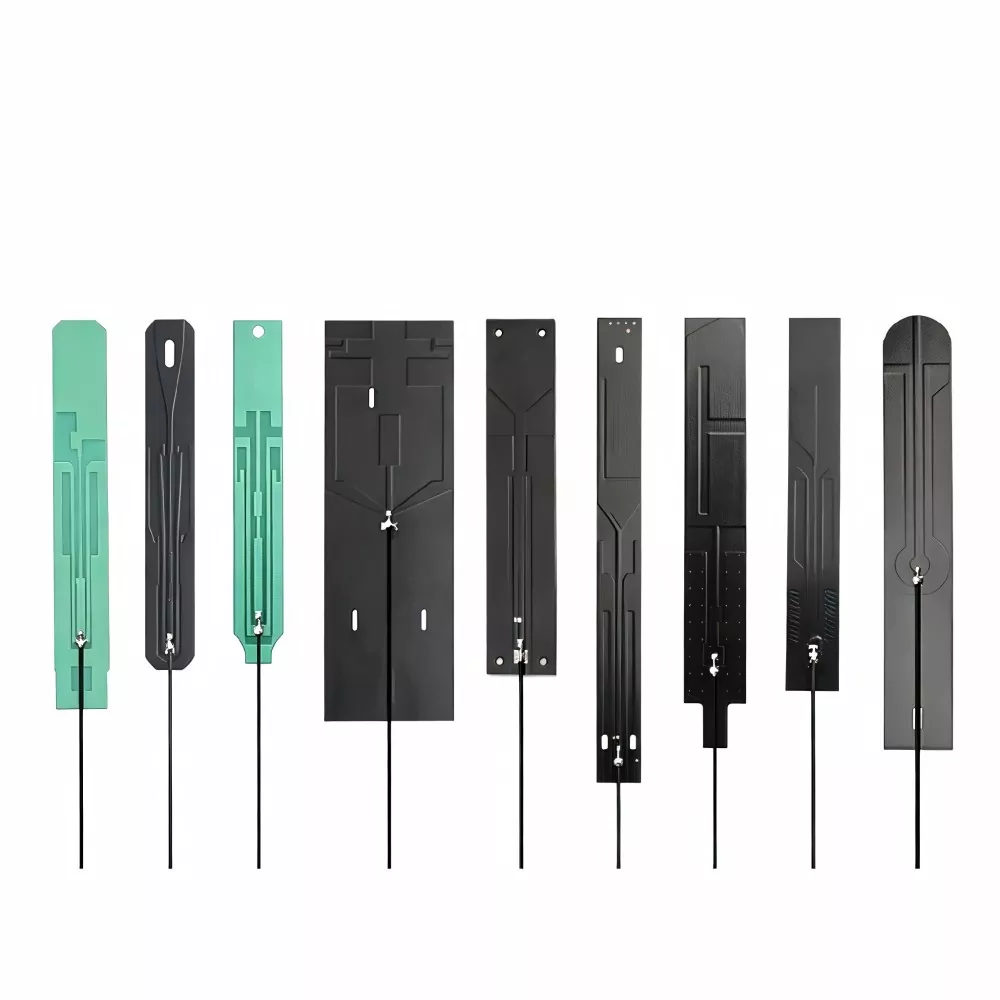

Производителите обикновено имат няколко антенни технологии, които да обмислят, включително пружинни антени, твърди PCB антени и гъвкави FPC антени. Най-подходящият вариант зависи от архитектурата на продукта, наличното пространство, целевите разходи, RF изискванията и очаквания производствен обем.

За слушалки с неправилна структура на корпуса или изключително ограничено вътрешно пространство, гъвкавата FPC конструкция може да осигури значително предимство при механична интеграция. Това позволява на дизайнерите на антени да работят около съществуващите компоненти, вместо да изискват цялата структура на продукта да побира твърда антена.

Как трябва производителите да изберат правилната антена?

Изборът на антена за слушалки трябва да започне с готовия продукт, а не с общ каталог за антени. Следните фактори могат да помогнат на производителите да вземат по-надеждно решение.

1. Измерете наличното пространство.Осигурете точна информация за дължината, ширината, височината, извивките и околните компоненти на кухината на антената.
2. Определете RF изискванията.Потвърдете честотния диапазон на Bluetooth, очакваното разстояние за комуникация, изискванията за импеданс и местоположението на антената.
3. Помислете за материалите на корпуса.Пластмаса, метал, батерии, екраниращи компоненти и други проводими структури могат да повлияят на RF ефективността.
4. Оценете механичните изисквания.Продукти, изложени на вибрации, движение или многократно огъване, изискват подходяща гъвкавост и ефективност на закрепване.
5. Поискайте мостри на прототипи.Тестването на антената вътре в действителното заграждение дава по-значими резултати от оценката на антената независимо.
6. Преглед на производствените възможности.За проекти за масово производство оценете последователността на качеството, RF тестване, персонализиране, документация и възможност за доставка.

Предоставянето на точни 2D или 3D чертежи на продукта по време на етапа на разработка позволява на производителя на антената да оптимизира дизайна по-ефективно. След това валидирането на прототипа може да помогне за намаляване на риска от откриване на радиочестотни проблеми, след като инструменталната екипировка и масовото производство са започнали.

Защо производството и радиочестотното тестване имат значение?

Ефективността на антената силно зависи от последователността на производството. Малки вариации в размерите, проводимите модели, позиционирането на конекторите, поставянето на лепилото или характеристиките на субстрата могат да повлияят на крайния RF резултат.

Следователно един опитен производител на антени трябва да осигури повече от физически компонент. RF инженерство, разработване на проби, съвпадение на импеданса, настройка, инспекция на производството и техническа документация могат да допринесат за по-предвидим процес на разработване на продукти.

Професионалното RF тестване може да включва проверка на производителността в безехова камера, тестване на околната среда, температурни цикли, тестове за механично огъване и други процедури за контрол на качеството в съответствие с изискванията на приложението.

За международните доставки документацията и осигуряването на качество също са важни. В зависимост от проекта, купувачите може да се нуждаят от документация за съответствие на материалите, доклади от инспекции, информация за опаковката, търговски документи и друга поддръжка, свързана с износа.

Често задавани въпроси

Q1: Какво е гъвкава антена за слушалки?

Гъвкавата антена за слушалки е тънка, огъваща се RF антена, предназначена за компактни безжични аудио продукти като TWS слушалки, Bluetooth слушалки, слушалки с костна проводимост и безжични слушалки. Неговият гъвкав субстрат му позволява да се приспособи към извити вътрешни повърхности.

Q2: Може ли гъвкава антена за слушалки да поддържа Bluetooth 5.3?

да Правилно проектирана 2,4 GHz антена може да се използва с Bluetooth 5.3 приложения, когато RF оформлението, съвпадението на импеданса, заземяването и условията за инсталиране са правилно изпълнени.

Q3: Могат ли размерите на антената да бъдат персонализирани?

да Гъвкавите антени могат да бъдат персонализирани според вътрешното пространство на продукта и механичната структура. Параметри като дължина, ширина, форма, дебелина, дължина на кабела, конфигурация на конектора и метод на инсталиране могат да бъдат коригирани според изискванията на проекта.

Q4: Кои субстратни материали са широко достъпни?

PI и LCP са често използвани гъвкави материали за субстрат на антената. Подходящият материал зависи от необходимите радиочестотни характеристики, механична гъвкавост, температурни условия, изисквания за надеждност и целеви производствени разходи.

В5: Може ли гъвкава антена да използва лепило?

да Залепващата подложка може да опрости монтажа, като позволи на антената да бъде фиксирана директно към предвидената вътрешна повърхност. Типът лепило трябва да бъде избран според работната температура, материала на корпуса, процеса на сглобяване и очакваните условия на работа.

Q6: Каква информация трябва да предоставят купувачите, когато искат персонализирана антена?

В идеалния случай купувачите трябва да предоставят чертежи на продукта, налично пространство за антена, информация за оформлението на печатни платки, целева честотна лента, изисквания за конектори, материал на корпуса, позиция на монтаж, механични изисквания и очаквана среда на приложение. Тази информация помага на производителя да разработи по-подходящо решение за антена.

В7: Защо производителността на антената трябва да се тества вътре в крайния продукт?

Антената не работи независимо. Батерии, печатни платки, метални компоненти, пластмасови корпуси, заземяващи конструкции и човешкото тяло могат да повлияят на RF ефективността. Следователно тестването на антената вътре в крайния корпус осигурява по-реалистична оценка на стабилността на връзката и цялостната безжична производителност.

Заключение

Нарастващото търсене на по-малки и по-интелигентни безжични аудио продукти създава все по-сложни предизвикателства за интегриране на антени. АГъвкава антена за слушалкипредлага ефективно решение чрез съчетаване на компактни размери, механична гъвкавост, адаптивна геометрия и надеждна Bluetooth RF производителност. За TWS слушалки, слушалки с костна проводимост, устройства с ленти за врат и други компактни безжични продукти технологията с гъвкава антена може да осигури по-голяма свобода на дизайна, като същевременно помага на производителите да преодолеят пренаселените вътрешни структури.

За компании, които се снабдяват с персонализирано решение за антена, партньорството с опитен производител може да опрости разработването на прототип, настройката на RF, тестването и масовото производство. Ако разработвате нови безжични слушалки, TWS слушалки или Bluetooth аудио продукт и се нуждаете от антена, съответстваща на вашите специфични механични и радиочестотни изисквания,свържете се с насза да обсъдите вашите чертежи, технически спецификации, изисквания за персонализиране, мостри и производствени планове с инженерния екип на антената Qianmu.
