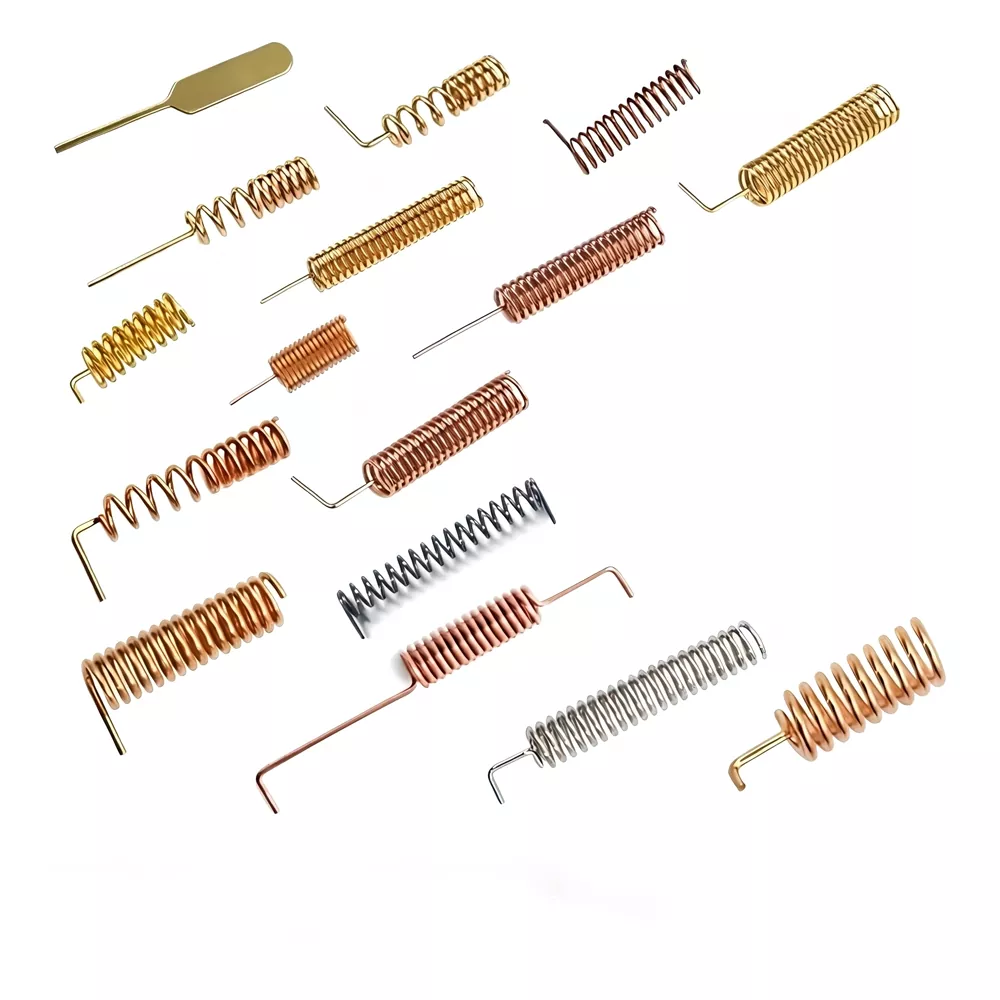

Пружинна антена
Като професионален доставчик, Qianmu Communication предлага персонализирани услуги за спирална пружинна антена с висока точност. Изработен от висококачествени материали. Въглеродна стомана, никелирана Изработен от фосфорен бронз, той се отличава с изключителна проводимост и устойчивост на корозия. Ние сме надеждни. Китайски производител Ние предлагаме решение на едно гише, вариращо от прототипиране до масово производство, широко използвано в IoT, дистанционни управления и модули за безжична комуникация.
Пружинната антена (известна също като спирална антена) е антенна структура, в която метален проводник е навит във формата на спирална пружина, използвайки спираловидно конфигурирания метален проводник като среда за предаване на сигнала. Той разполага с импедансен дизайн от 50 ома и се състои от три основни компонента: вътрешен меден проводник (използван за предаване и приемане на сигнали), външен екраниращ проводник (предназначен да блокира външни електромагнитни смущения) и външен изолационен слой (който противодейства на ефектите на външния капацитет и индуктивност). Заедно тези компоненти образуват затворена система със силни характеристики против смущения.
Shenzhen Qianmu Communication Technology Co., Ltd., професионално предприятие, специализирано в научноизследователската и развойна дейност, производството и продажбите на антени за комуникационни продукти, е дълбоко ангажирано в областта на антените от много години и се ангажира да предоставя на глобалните клиенти висококачествени пружинни антени.
Технически спецификации
Пружинната антена Qianmu Communication покрива множество честотни ленти, вариращи от ниски до високи честоти, отговаряйки на изискванията на различни сценарии на приложение. Основните технически параметри са както следва:
|
Параметър Елемент |
Спецификация Диапазон |
|
Честотен диапазон |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
печалба |
0,8 dBi ~ 3,5 dBi |
|
Импеданс |
50Омега |
|
КСВ |
≤1,5 ~ ≤1,8 |
|
Поляризация |
Вертикална поляризация / кръгова поляризация |
|
Модел на излъчване |
Всепосочен |
|
Капацитет на мощността |
Макс. 50W |
|
Работна температура |
-40℃ ~ +85℃ |
|
Ефективност на антената |
35~ 80% (в зависимост от средата на инсталиране) |
|
Материал |
Мед, позлатяване, никелиране и др. |

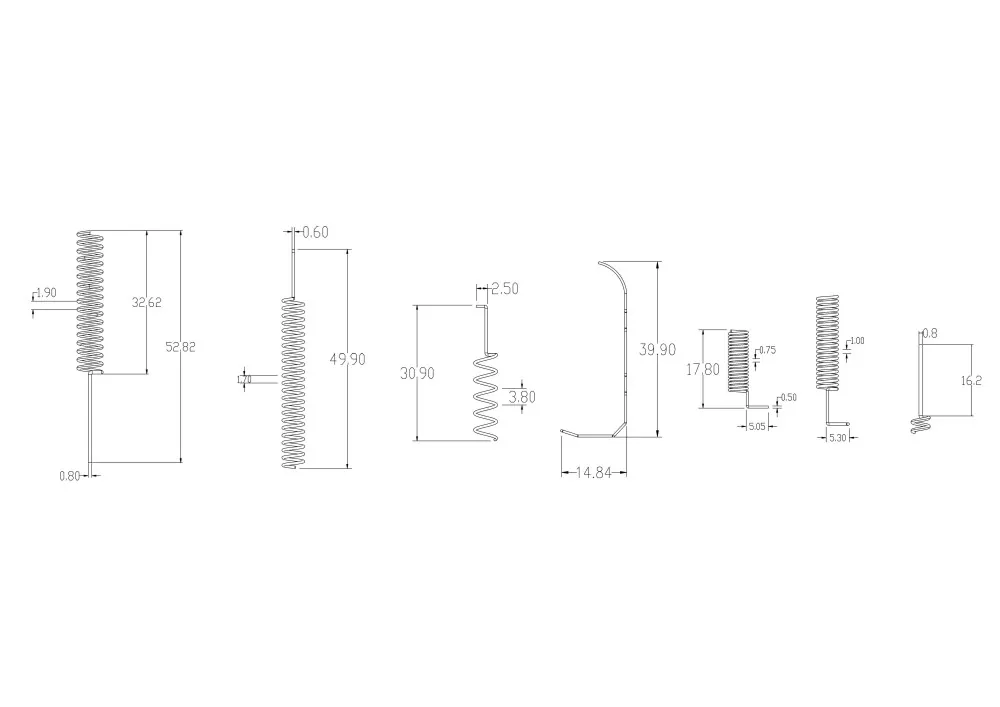

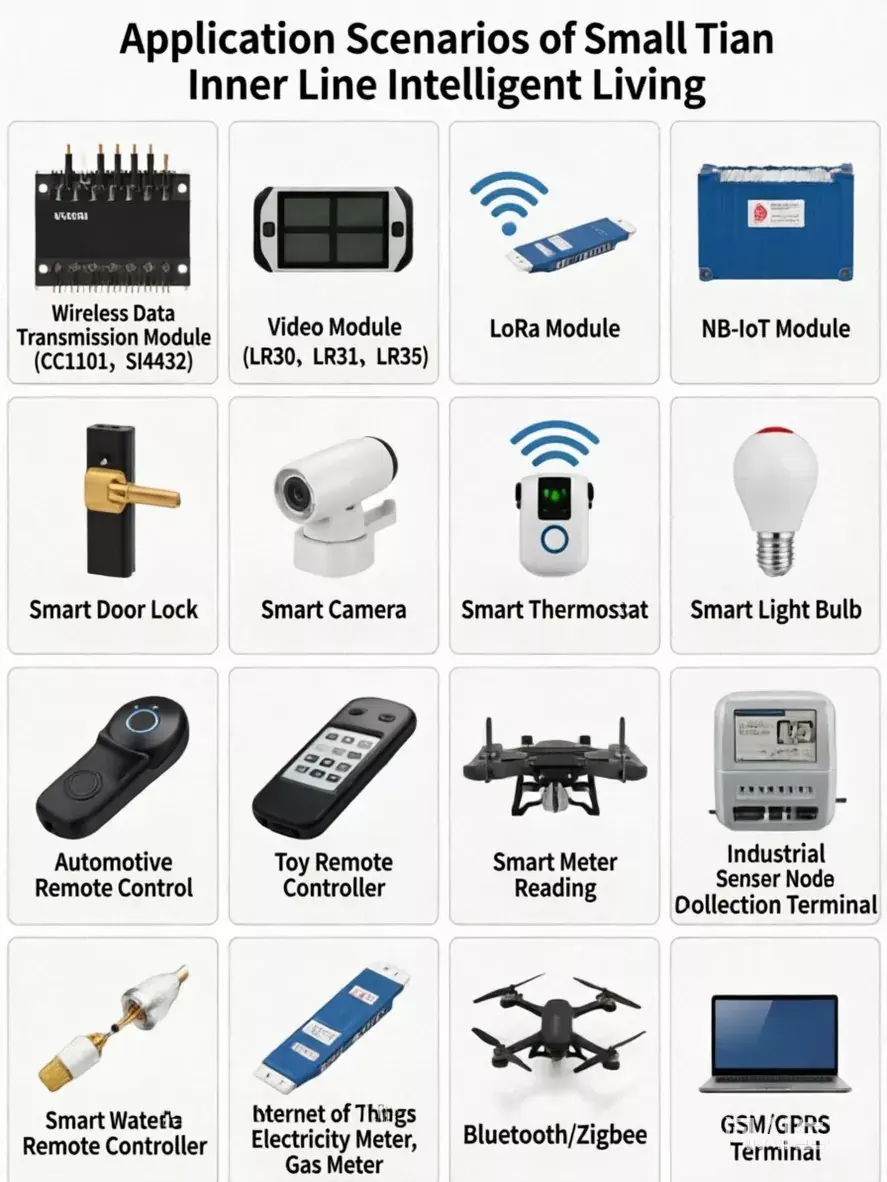

Приложими устройства
Комуникационната пружинна антена Qianmu се използва широко в следните устройства и сценарии:
Модул за безжично предаване на данни: CC1101, Si4432 и други безжични RF модули
LoRa модули: LR30, LR31, LR36 и други комуникационни модули LoRa
NB-IoT модул: NB-IoT безжичен комуникационен терминал
Интелигентни домашни устройства: интелигентни брави за врати, интелигентни камери, интелигентни термостати, интелигентни електрически крушки и др.
Безжични устройства за дистанционно управление: дистанционни ключове за кола, дистанционни управления за играчки, индустриални дистанционни управления и др
IoT терминал: IoT сензорни възли, терминали за събиране на данни
Интелигентно измерване: Интелигентни водомери, електромери и газомери
Bluetooth/Zigbee модул: Bluetooth безжична комуникация, Zigbee мрежови устройства
Телеметрия на дронове: Връзка за данни за малки дронове
GSM/GPRS устройства: GSM модеми, системи за дистанционно наблюдение
Сравнение с конкурентни продукти
|
Елемент за сравнение |
Комуникационна пружинна антена Qianmu |
PCB антена |
Външна прътова антена |
|
печалба |
0,8~3,5 dBi |
2~6 dBi |
Относително високо |
|
Всепосочна производителност |
★★★★★ Отлично |
★★☆ Силна насоченост |
★★★★ Добре |
|
Размер |
★★★★ Компактен |
★★★★★ Изключително малък |
★★☆ Голям |
|
Способност против смущения |
★★★★★ Силен |
★★★ Средно |
★★★★ Относително силен |
|
Гъвкавост на монтажа |
★★★★★ Изключително гъвкав |
★★★ Фиксиран само на PCB |
★★★ Изисква се външна инсталация |
|
цена |
★★★★ Умерено |
★★★★★ Ниско |
★★☆ Относително високо |
|
Модификация на дизайна |
★★★★ Гъвкав |
★★☆ Изисква се преработка на PCB |
★★★ Обикновен |
Пружинната антена Qianmu Communication постига оптимален баланс между всепосочно покритие, способност против смущения, гъвкавост при инсталиране и обща цена, което я прави идеален избор за вградена антена за IoT и безжични комуникационни устройства.

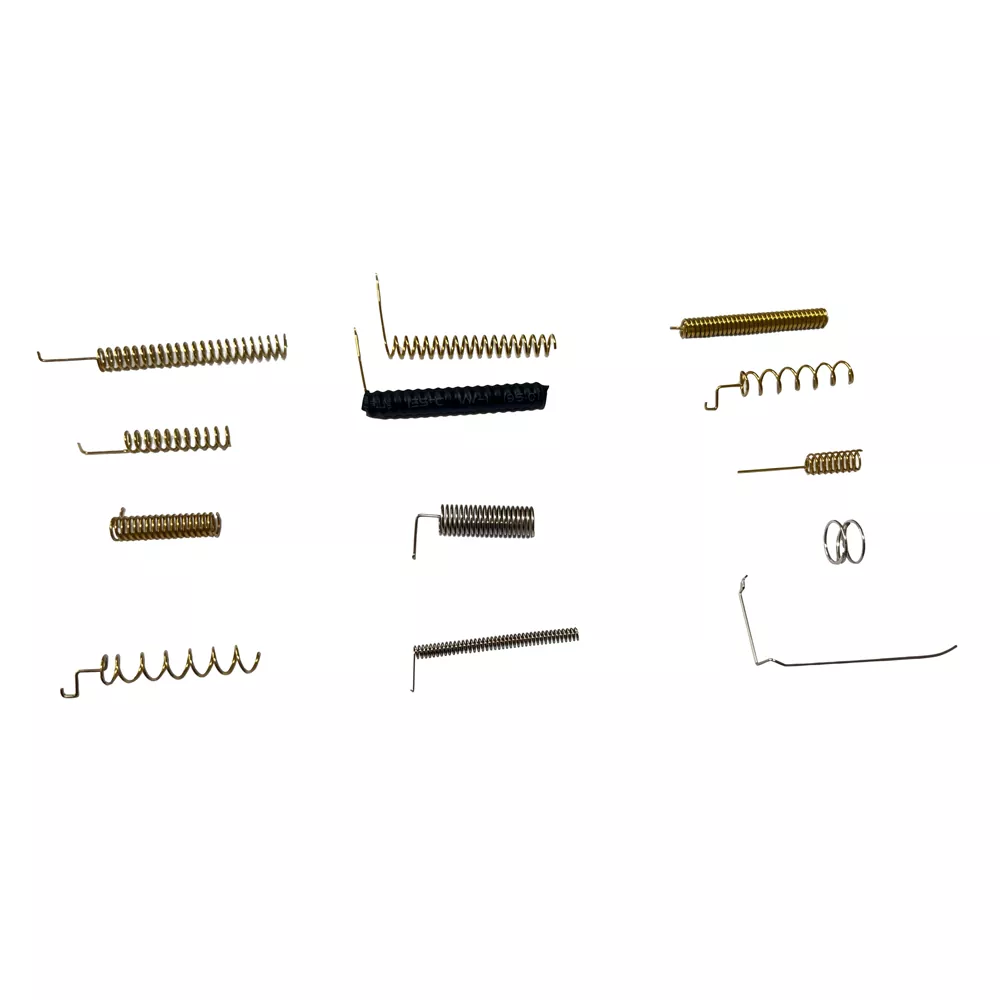

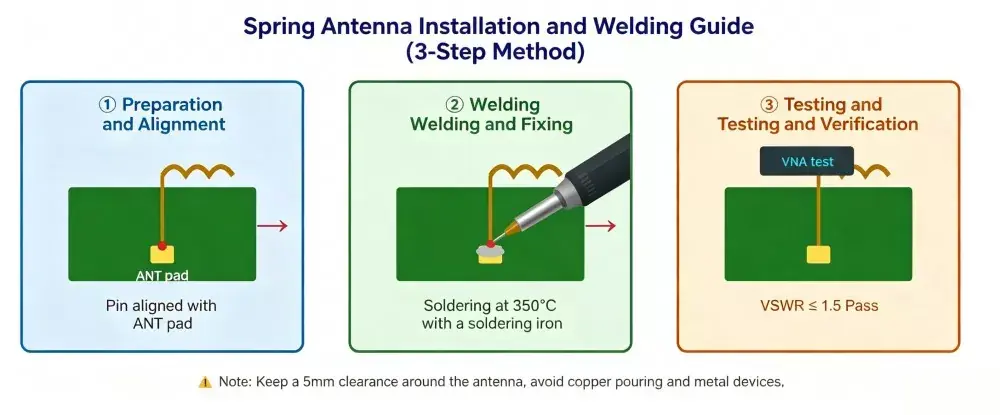

Ръководство за инсталиране
Стъпка 1: Подгответе се за заваряване
Подравнете щифта (обикновено единичен щифт или подложка за запояване) в края на пружинната антена с подложката за запояване ANT, запазена на печатната платка. Подложката за запояване трябва да бъде свързана към RF захранващата линия, като 50-омова микролентова линия или копланарен вълновод, за да се осигури правилно предаване на сигнала.
Стъпка 2: Заваряване и фиксиране
Огънете секцията с форма на кука и я свържете към щифта ANT на безжичния модул, след което завършете процеса на запояване безопасно. Препоръчва се повторно запояване, тъй като е съвместимо със стандартните процеси за сглобяване на повърхностен монтаж.
Стъпка 3: Проверка и тестване

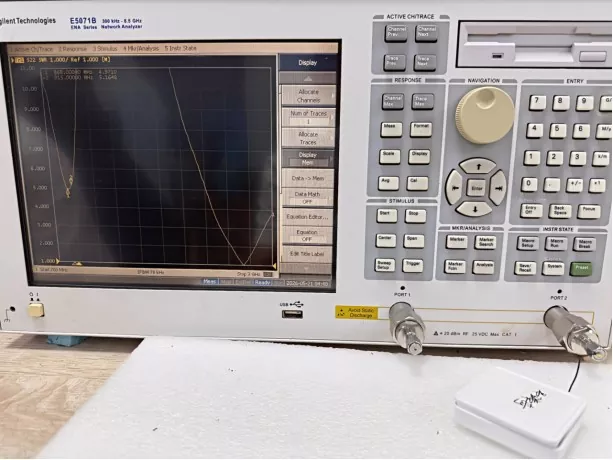

След запояване използвайте векторен мрежов анализатор, за да измерите коефициента на стояща вълна на напрежението (VSWR) и проверете дали RF характеристиките отговарят на изискваните спецификации.
Бележки
1. Поддържайте свободната зона: Избягвайте прокарването на кабели и поставянето на метални компоненти в радиус от 5 мм от антената; не покривайте батерията или защитния капак в рамките на 10 mm или повече над дъното.
2. 50Ω предавателна линия: Свържете RF чипа директно чрез микролента на същия слой или лентова линия във вътрешния слой; използвайте 45° скосявания в ъглите, за да избегнете резки промени на импеданса.
3. Стойте далеч от метал: Когато използвате пружинна антена, първата стъпка е да се уверите, че антената се държи далеч от метални материали, включително заземени равнини на печатни платки, проводници, батерии, екрани, метални корпуси и др.
4.Постоянна посока на заваряване: При масовото производство е важно да се гарантира, че посоката на заваряване на антената съответства на посоката на заваряване, посочена от производителя на антената по време на избора.
5. Настройка и маргиниране: Ако електромагнитната среда на цялото устройство с пластмасов корпус е сложна, π-мрежа може да бъде запазена в края на RF и резонансната честота може да бъде фино настроена с помощта на регулируем кондензатор, вариращ от 3 pF до 6,8 pF.
Как да изберем пружинна антена?
|
Стъпки за избор |
Ключови моменти |
Подробности |
|
1. Потвърдете работната честота |
Изберете антена по комуникационен протокол и честотна лента |
Общи честотни ленти: • 315 MHz: Традиционни устройства за дистанционно управление • 433 MHz: LoRa, интелигентни измервателни уреди, индустриални дистанционни • 470/490 MHz: Индустриално IoT оборудване • 868/915 MHz: ISM ленти за Европа и Северна Америка • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM лента: Клетъчни комуникационни модули |
|
2. Оценете изискването за печалба |
Съвпадение на усилването с разстоянието на предаване |
•Късо разстояние (<100m): 0,8~2 dBi • Средно разстояние (100-500m): 2~3 dBi • Дълго разстояние (>500m): Над 3 dBi |
|
3. Проверете пространството за инсталиране |
Съвпадение на размера и структурата с PCB |
1. Измерете вътрешното пространство на оборудването, за да изберете правилната дължина и диаметър. 2. Налични са огънати антени за монтиране на печатни платки на ръбове в пространства с ограничено пространство. |
|
4. Оценете средата на приложението |
Защита от смущения и корозия |
1. Оборудване с метална екранировка: Препоръчва се антена с кръгова поляризация. 2. Влажна/външна среда: Сребърно/златно покритие за антиоксидация. |
|
5. Изберете надежден доставчик |
Персонализирана производствена услуга на едно гише |
Qianmu Communication е професионална фабрика и доставчик на антени, поддържащ OEM & ODM, предоставящ пълно обслужване, включително проектиране на антена, вземане на проби и масово производство. |
ЧЗВ
Q1: Кое е по-добро, пружинна антена или PCB антена?
О: Изборът зависи от конкретните изисквания на приложението. Решенията с пружинна антена са подходящи за приложения, изискващи предаване на дълги разстояния (>100 метра), всепосочно покритие и гъвкави посоки на инсталиране, докато PCB антените са по-подходящи за компактни устройства със строги ограничения на размера и разходите. Qianmu Communication предоставя както решения, така и професионални препоръки въз основа на различни нужди на проекта.
Въпрос 2: Винаги ли по-високото усилване означава по-добро представяне на антената?
О: Не е задължително. По-високото усилване обикновено подобрява концентрацията на сигнала, но може да намали покритието в определени посоки. Оптималният избор трябва да вземе предвид разстоянието на предаване, изискванията за покритие и средата на приложение. Qianmu Communication предоставя продукти с различни опции за усилване от 0,8 до 3,5 dBi.
Q3: Може ли антената да бъде персонализирана?
A: Да. Qianmu Communication предоставя услуги за персонализиране на OEM/ODM, включително настройка на честотата, модификация на размера, избор на материал и персонализиране на ъгъла на огъване, за да отговори на изискванията на различни приложения.
Q4: Какъв е работният температурен диапазон?
О: Продуктите на Qianmu Communication работят надеждно от -40 ℃ до +85 ℃, отговаряйки на изискванията на повечето индустриални и потребителски приложения.
В5: Необходимо ли е съвпадение на импеданс?
A: Да. Стандартният импеданс е 50Ω и практическите приложения може да изискват съвпадащи компоненти между антената и порта на радиочестотния предавател, за да се постигне оптимална производителност. Qianmu Communication предоставя техническа поддръжка за съвпадение на антената и отстраняване на грешки.
В6: Какво е минималното количество за поръчка (MOQ)?
О: Qianmu Communication поддържа гъвкави количества за поръчки, от прототипни проби и малки партиди до широкомащабно производство. За подробни изисквания за MOQ, моля, свържете се с нашия екип по продажбите.
