GPS антена BeiDou

GPS BeiDou антената е RF компонент за сателитна навигация, предназначен за приемане на L1/B1 честотни сигнали, включително GPS L1 (1575,42 MHz) и BeiDou B1 (1561 MHz).

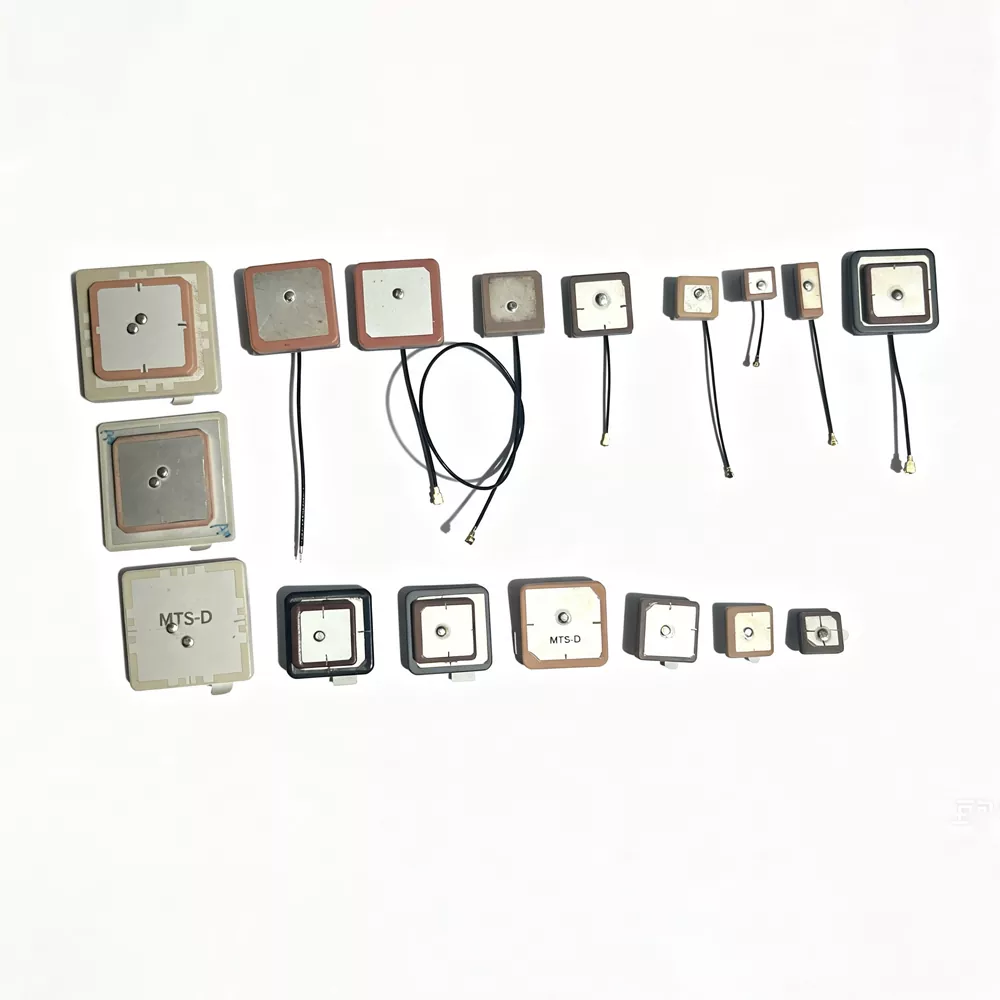

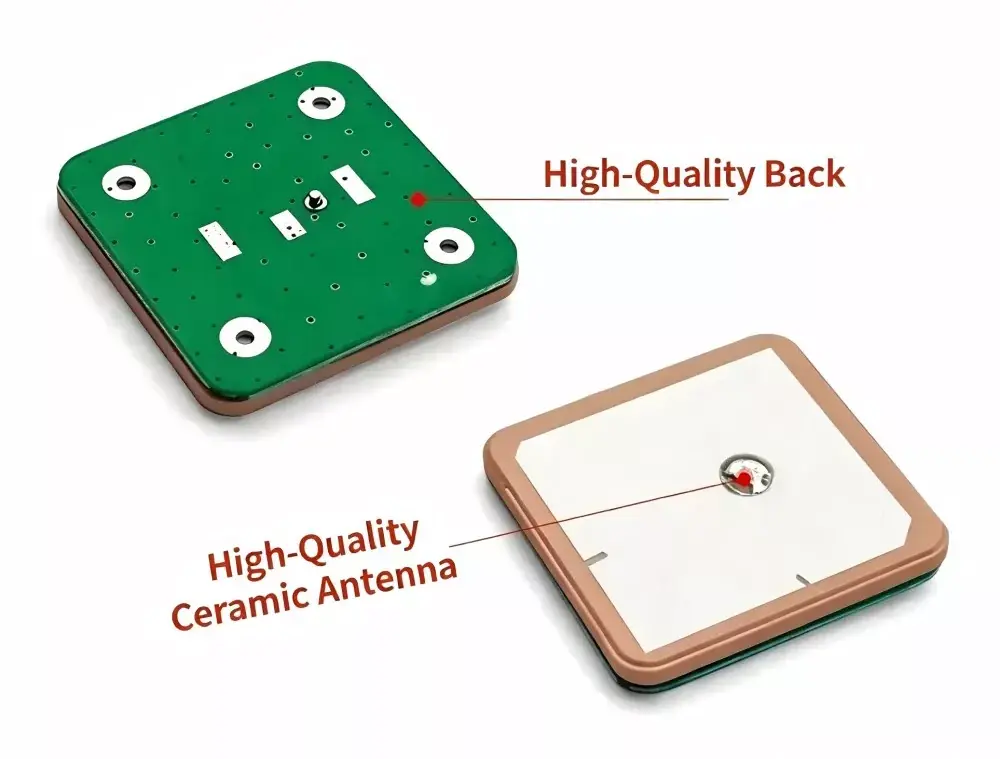

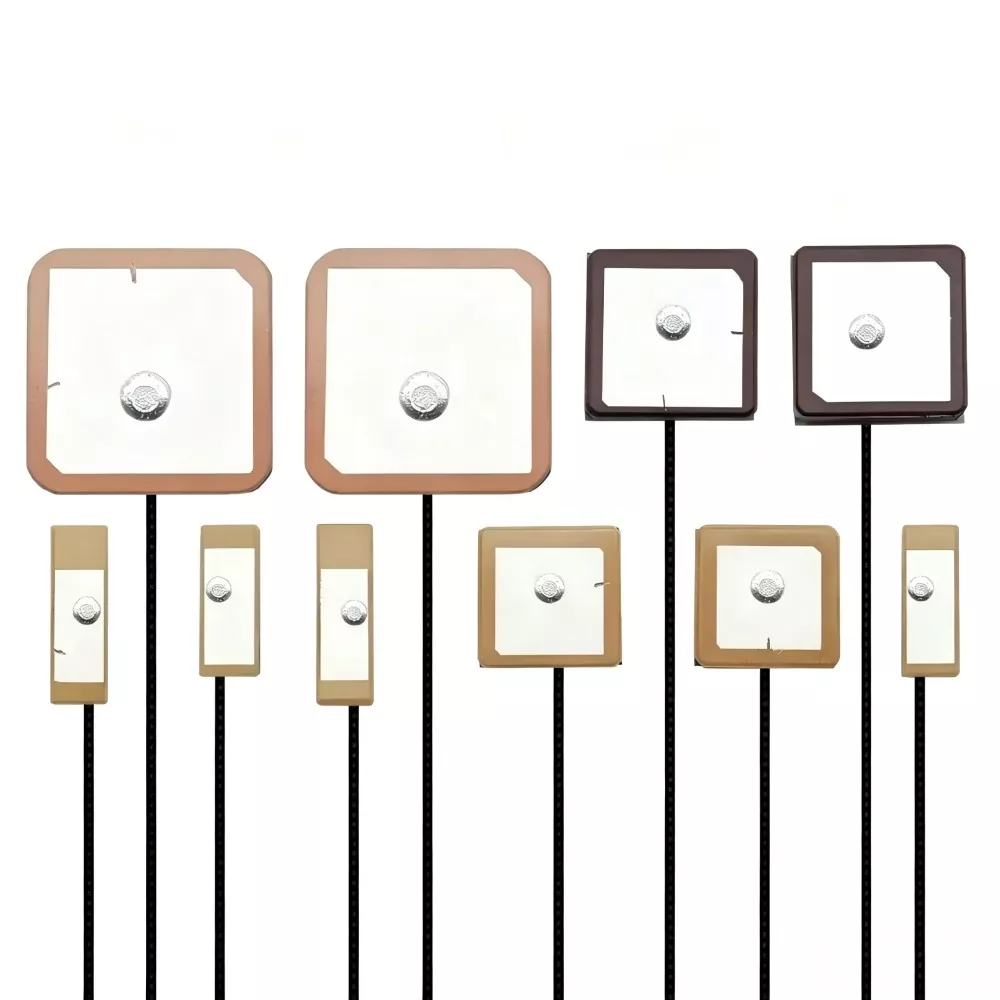

Антената обикновено използва керамична диелектрична пластирна структура с материал с висока диелектрична проницаемост. Приемането на сигнала се постига чрез електромагнитен резонанс между металната лепенка и керамичния субстрат, преобразувайки слаби сателитни радиочестотни сигнали в нискошумящи електрически сигнали за обработка на GNSS приемник.

Дясната кръгова поляризация (RHCP) се използва за съпоставяне на характеристиките на сателитното предаване, намалявайки загубата на поляризационно несъответствие в динамични среди на приемане.

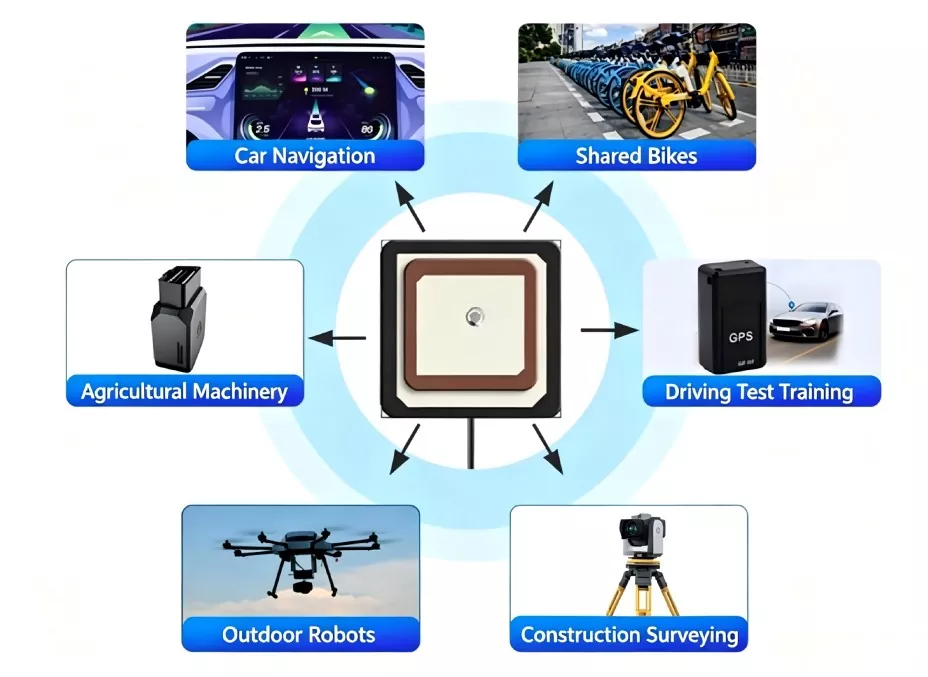

Съвместими устройства

Като източникFactory, ние произвеждаме GPS BeiDou антена. Той се отличава с изключителна съвместимост и се използва широко в следните устройства:

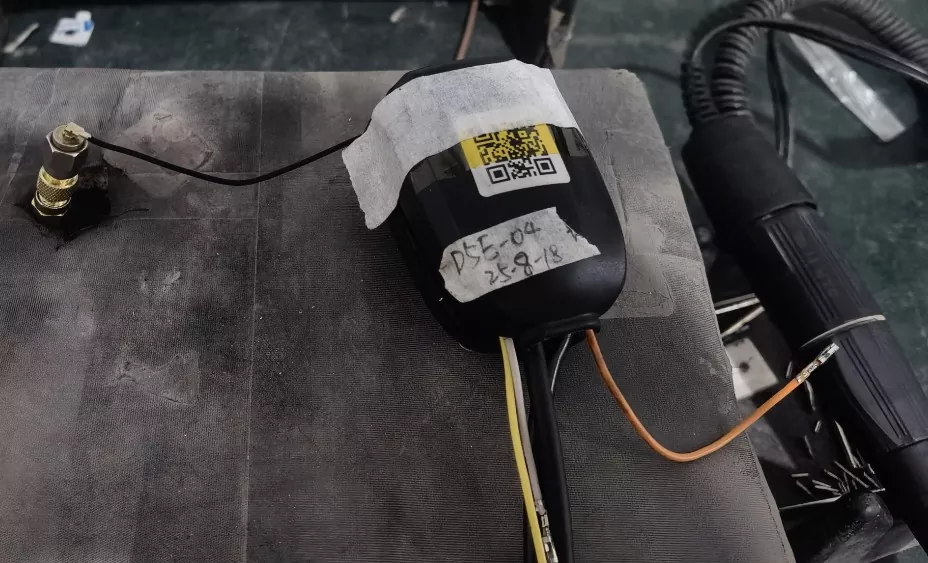

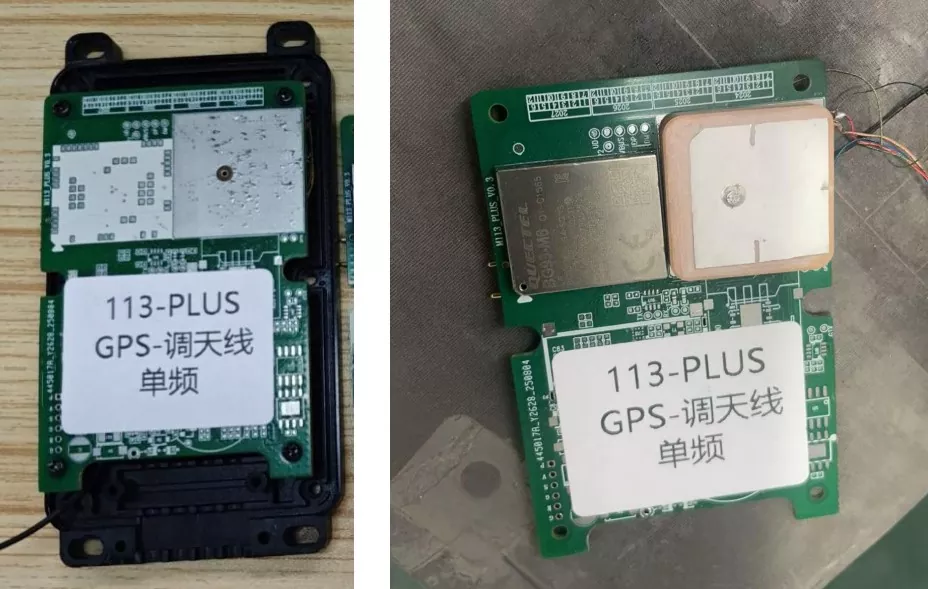

• В превозно средство и пътуване: Навигационни системи за превозно средство, интелигентни ключалки за споделени велосипеди и електрически скутери, камери и OBD тракери.

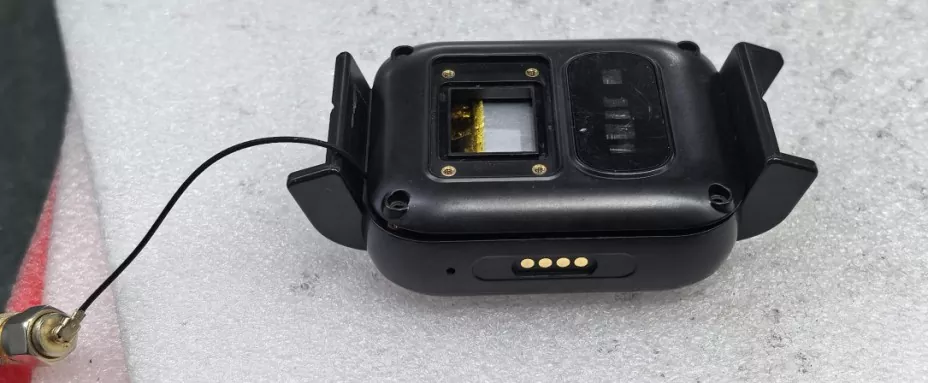

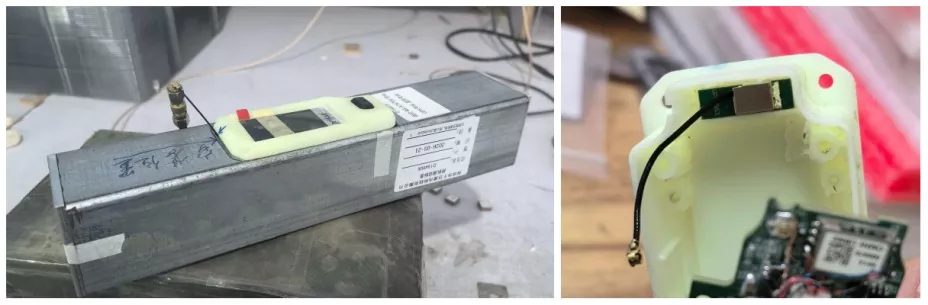

• Интернет на нещата и носими устройства: интелигентни часовници, значки за местоположение на деца/възрастни хора, миниатюрни устройства за проследяване на домашни любимци, тагове за проследяване на активи.

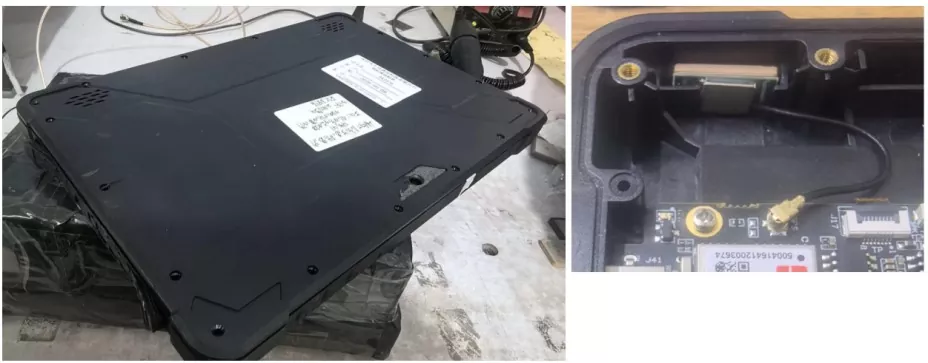

• Индустрия и геодезия: Терминали за високопрецизна геодезия и картографиране, контролери за полети на селскостопански дронове, индустриални IoT сензори, ръчни PDA устройства.

Основни точки за продажба и реално измерени данни

Нашата фабрично произведена GPS външна антена притежава следните основни предимства:

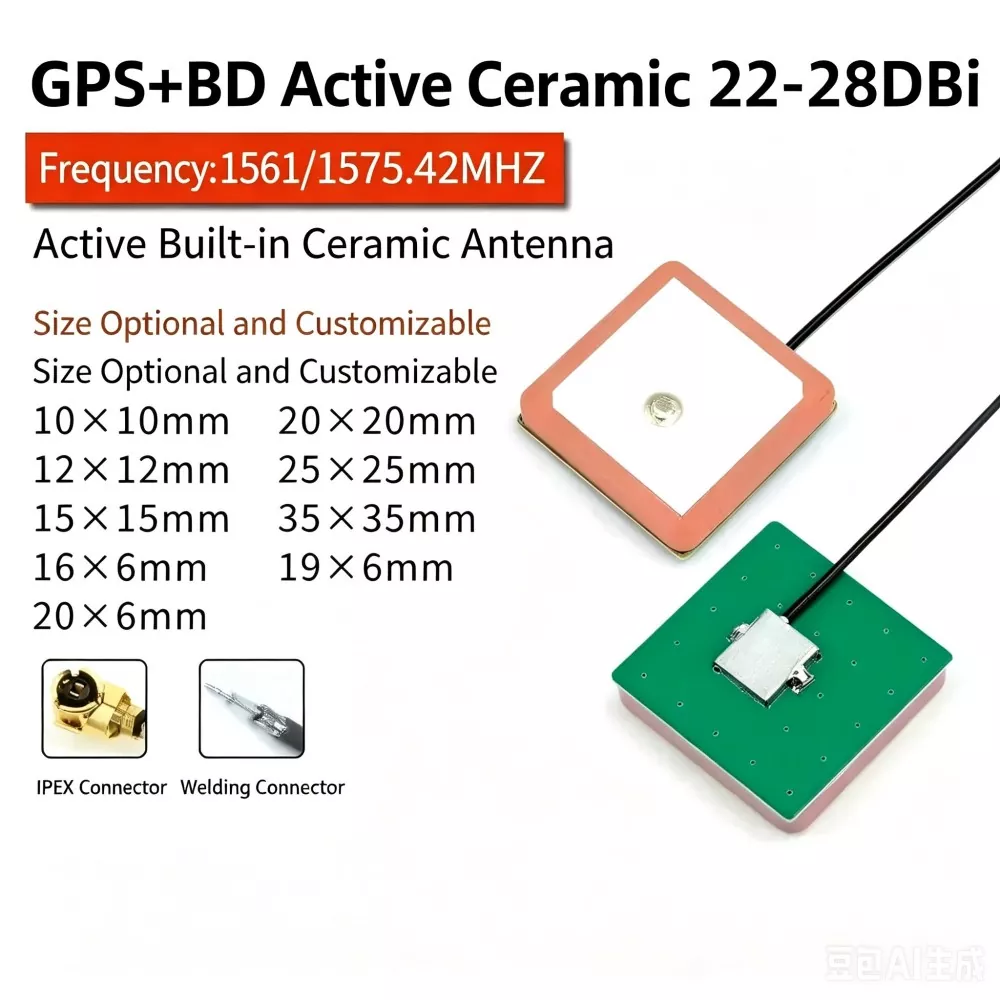

1. Най-добрият баланс между размер и производителност: Използвайки многослойна нискотемпературна съвместно изгорена керамика (LTCC), този компонент поддържа стабилна резонансна честота дори в ултратънка опаковка с размери само 16×6×4,5 mm, което го прави идеален за ограничено пространство миниатюрни IoT устройства.

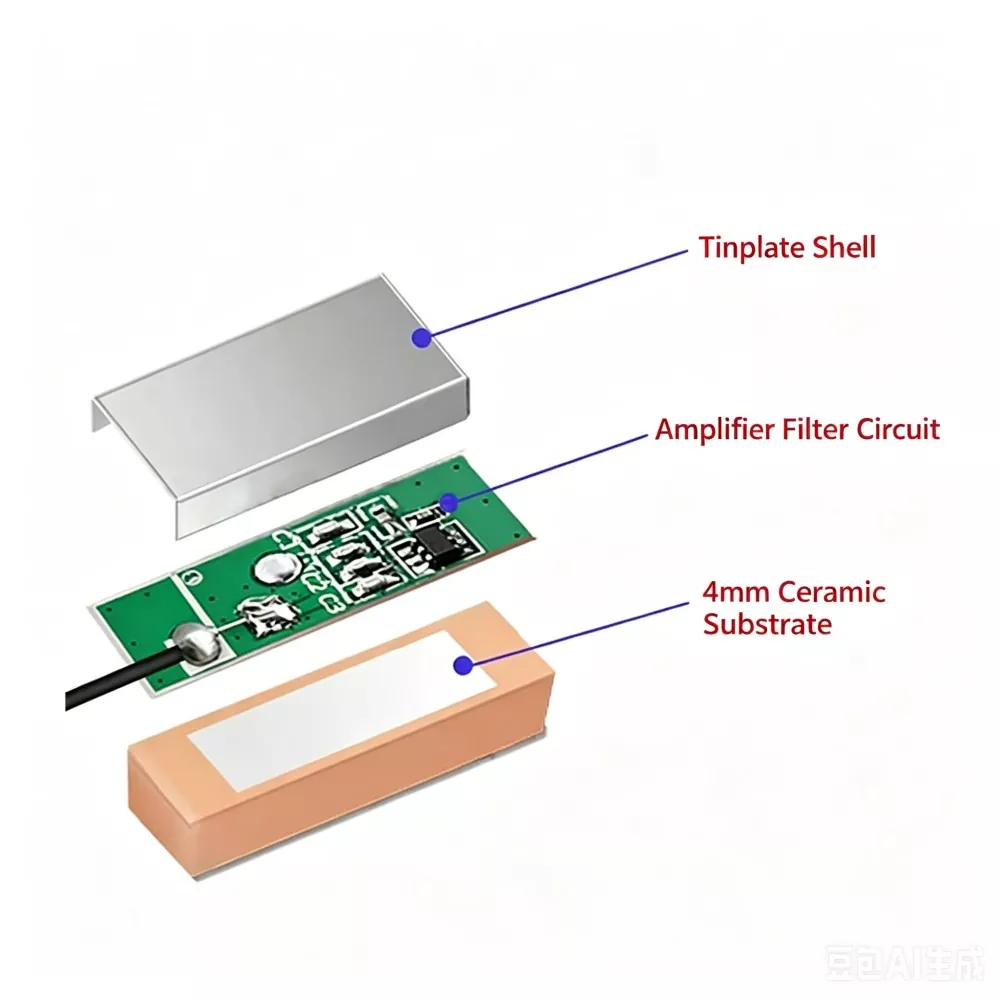

2. Отлична способност за откриване на слаб сигнал: Оборудван с високоефективен LNA (усилвател с нисък шум), измерената стойност на шума (NF) е ≤2,0 dB, а усилването може да достигне 25 dB ± 3 dB. При реално тестване времето за придобиване на сателит при студено стартиране на устройството е намалено до 25 секунди и то може стабилно да улови повече от 7 сателита дори в градска каньонна среда.

3. Стабилност при висока температура: Температурният коефициент на керамичния диелектрик се контролира в рамките на ±30 ppm/℃. В екстремни среди, вариращи от -40 ℃ до 85 ℃, изместването на резонансната честота е ≤±5 MHz - много по-добро от това на конвенционалните PCB антени.

4. Съгласуване на импеданса и защита от смущения: Стандартен дизайн с импеданс 50Ω с VSWR ≤ 1,5; опционално се предлага с феритно покритие на повърхността, предлагащо потискане извън обхвата ≥ 40 dB и ефективно екраниращо дънната платка от високочестотни смущения като DC-DC преобразуватели.

Основни технически спецификации и параметри

Задълбочено сравнение с конкурентни продукти

1. Изисквания за разрешение

Антената трябва да бъде поставена на място без препятствия. Не трябва да има големи метални предмети под ъгъл от 30° над антената. Под антената трябва да бъде запазена непрекъсната заземена равнина с размери 7 cm × 7 cm като рефлектор, като не се допуска насочване директно под активната зона.

2. EMI изолация

Дръжте антената далеч от компоненти с висок шум като DC-DC преобразуватели, кристални осцилатори, процесори и високоговорители. Препоръчва се минимално разстояние от 2 cm.

3. Контрол на импеданса

Поддържайте контролиран импеданс от 50Ω от точката на захранване на антената към GNSS модула. RF следите трябва да бъдат къси, с гладко насочване и без завои под прав ъгъл.

4. Контрол на ориентацията

Керамичната повърхност трябва да гледа нагоре и да остава успоредна на равнината на земята. Ъгълът на наклон не трябва да надвишава 15°, за да се поддържат стабилни характеристики на приемане на RHCP.

RF инженерни съображения

1. Зависимост от земната равнина

GNSS антената изисква стабилна земна равнина. Производителността е пряко свързана с размера на земята и симетрията.

2. Чувствителност към околната среда с множество канали

Градската среда въвежда пътища за отразяване на сигнала, които влошават точността на позициониране и увеличават намаляването на точността (DOP).

3. LNA принос

Коефициентът на усилване на усилвателя с нисък шум подобрява чувствителността на придобиване, но също така увеличава податливостта към извънчестотни смущения, ако филтрирането е недостатъчно.

4. Стабилност на честотата

Температурните коефициенти на керамичния диелектрик влияят на резонансния дрейф при условия на термичен цикъл.

Как да изберем правилния продукт?

Когато избирате външна GPS антена, вземете предвид следните ключови фактори:

1. Честота и поляризация Потвърдете дали устройството изисква GPS L1, BeiDou B1 или поддръжка на двойна честота. Не смесвайте GNSS антени с кръгова поляризация с антени с линейна поляризация като 2.4G типове, тъй като това ще доведе до несъответствие и влошено приемане.

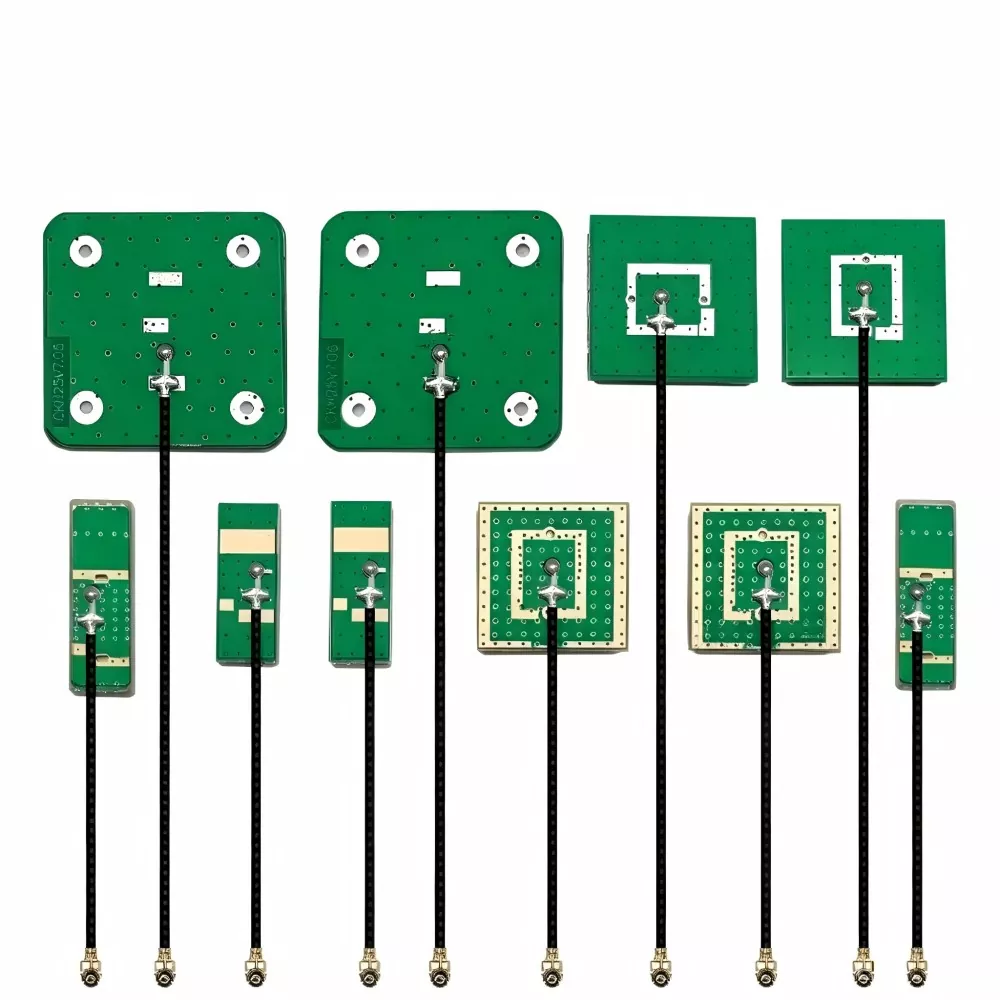

2. Място за монтаж За компактни устройства обикновено се използва керамична антена поради малкия й форм-фактор. За чувствителни към разходите приложения с достатъчно пространство може да се обмислят PCB антени. В сложни RF среди керамичните антени осигуряват по-стабилна работа.

3. Активен или пасивен дизайн Ако устройството има метален корпус или дълга RF захранваща линия (>1 m), се препоръчва активна антена с интегриран LNA за компенсиране на загубата на сигнал.

4. Данни за валидиране Изборът трябва да се основава на измерено полево представяне (напр. сателитно получаване, C/N0, време за студен старт), а не само на лабораторни спецификации.

Защо да изберете нас (Qianmu Communications)?

• Директни доставки от фабриката източник: Ние отхвърляме маржовете на печалба на посредниците и предлагаме изключително конкурентни цени франко завода с гъвкави MOQ.

• Силни възможности за научноизследователска и развойна дейност и персонализиране: Имаме екип от професионални RF инженери, които могат бързо да персонализират размера на керамичния чип, формата на сребърния слой и усилването на LNA въз основа на вашата ID структура и оформление на печатна платка.

• Валидиране в реален случай: Нашите продукти са успешно интегрирани във веригите за доставки на няколко водещи марки за споделяне на велосипеди, навигации в превозни средства и интелигентни носими устройства, разрешавайки безброй проблеми като „бавно търсене на звезди и честа загуба на звезди“.

• Услуги за пълен жизнен цикъл: Ние предоставяме техническа поддръжка на едно гише – от симулации за съвпадение на импеданса преди продажбата и насоки за оформлението на антената до бърз анализ на дефектни продукти след продажбата.

ЧЗВ

Q1: Могат ли керамичните антени в различни честотни ленти да се използват взаимозаменяемо?

О: Не. GNSS антените и 2.4G/5.8G антените използват различни типове поляризация и работни механизми. GNSS антените обикновено са RHCP, докато 2.4G/5.8G антените са линейно поляризирани. Несъответствието между поляризация и честота води до значително влошаване на сигнала или загуба на сателитно заключване.

В2: Защо размерът на антената влияе върху производителността?

A: Производителността на керамичната антена е свързана с ефективната площ на излъчване и диелектричната константа. По-големият обем на керамиката обикновено подобрява усилването и чувствителността. Въпреки това, при компактни конструкции, производителността може да бъде частично оптимизирана чрез настройка на антената и дизайн на заземената равнина.

В3: Какъв е импедансът на външната GPS антена?

О: Стандартният проектен импеданс е 50Ω, който обикновено се използва в GNSS RF предни системи. Персонализираните стойности на импеданса могат да се поддържат в зависимост от изискванията за съответствие на системно ниво.

Q4: Как се проверява ефективността на инсталацията?

О: Оценката обикновено се основава на показатели на GNSS приемника, като брой сателитни придобивания, SNR (съотношение сигнал/шум) и време на студен старт при условия на открито. За стабилна работа се очакват множество сателитни заключвания и последователни стойности на C/N0 в стандартна тестова среда
