GPS външна антена

Външната GPS антена е самостоятелен радиочестотен компонент, специално проектиран да приема слаби RF сигнали от глобалните навигационни сателитни системи (GNSS), включително GPS, Beidou, GLONASS, Galileo и други сателитни системи. За разлика от вградените антени, той е отделен от основното устройство чрез коаксиален кабел. Този дизайн преодолява ограниченията на физическото екраниране на корпусите на оборудването, позволявайки антената да бъде инсталирана на открити открити площи или на покриви на превозни средства за оптимално зрително поле (FOV) на сателитите.

Как действа?

 Радиочестотните сигнали, предавани от GPS спътниците, са изключително слаби, когато достигнат земята (обикновено варират от -125 dBm до -160 dBm). Висококачествената GPS външна антена осигурява ефективно улавяне на сигнала чрез следния механизъм:

1. Съгласуване с дясна кръгова поляризация (RHCP).

Антената разполага със специален микролентов дизайн, който идеално съответства на характеристиките на дясната кръгова поляризация на сателитните сигнали, като по този начин елиминира затихването на сигнала, причинено от промени в ориентацията на устройството.

2. LNA нискошумящ усилвател

Вграден високоефективен LNA (усилвател с нисък шум), който усилва слабите сигнали, като същевременно поддържа изключително ниска стойност на шума (обикновено <2 dB) и компенсира загубата на вмъкване, възникнала по време на захранващото предаване.

3. Дизайн против многопътна интерференция

Чрез оптимизиране на заземената равнина и структурата на дроселната бобина, сигналите за смущения при ниска височина, отразени от сгради или земята, се потискат ефективно.

Основни точки за продажба

Като компания, дълбоко вкоренена в радиочестотната област, известен производител на антени в Китай, нашият продукт демонстрира значителни предимства при действително тестване:

• Мултисистемна съвместимост в цялата честотна лента

Поддържа пълни честотни ленти L1/L2/L5/L6 и L-Band, безпроблемно интегриране със системи като GPS, BeiDou и Galileo, за да отговори на изискванията за високо прецизно RTK позициониране.

• Изключителна способност срещу смущения

Измерените данни показват, че дори в сложни градски каньони или близо до високоволтови преносни кули, способността за потискане извън обхвата остава отлична, ефективно намалявайки риска от загуба на заключване на системата.

• Стандарт за индустриална защита

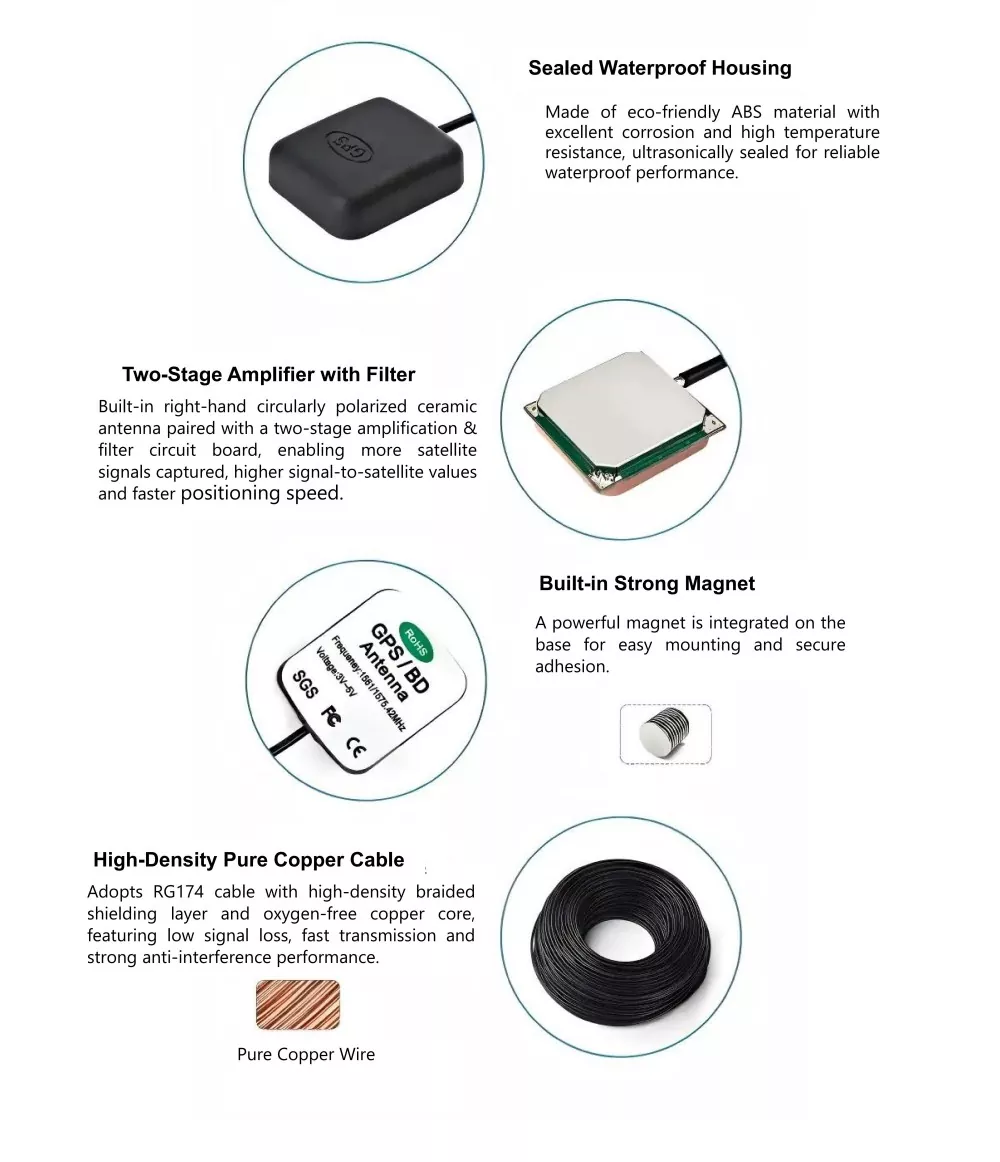

Той разполага с ултразвуково капсулиране и двоен водоустойчив дизайн, постигайки степен на защита IP67 и поддържайки стабилна работа дори в екстремни среди, вариращи от -40 ℃ до +85 ℃.

• Гъвкави персонализирани услуги

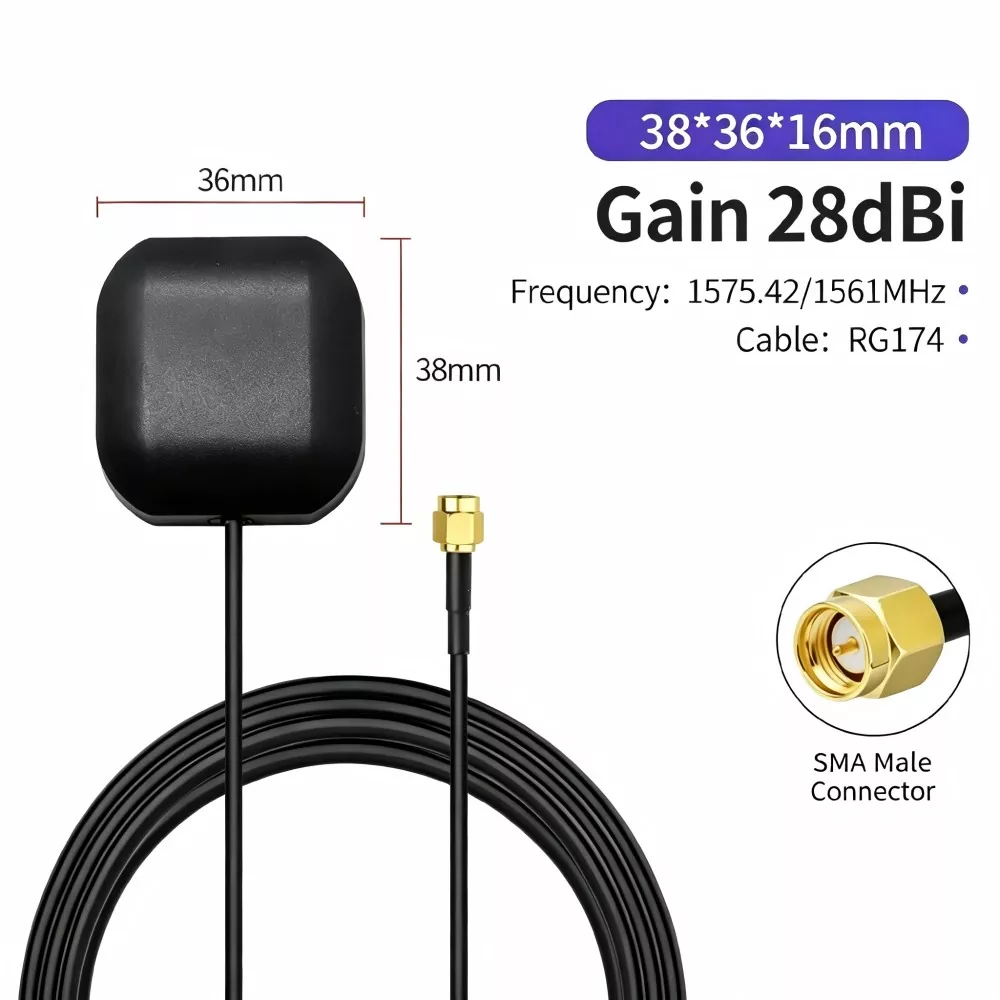

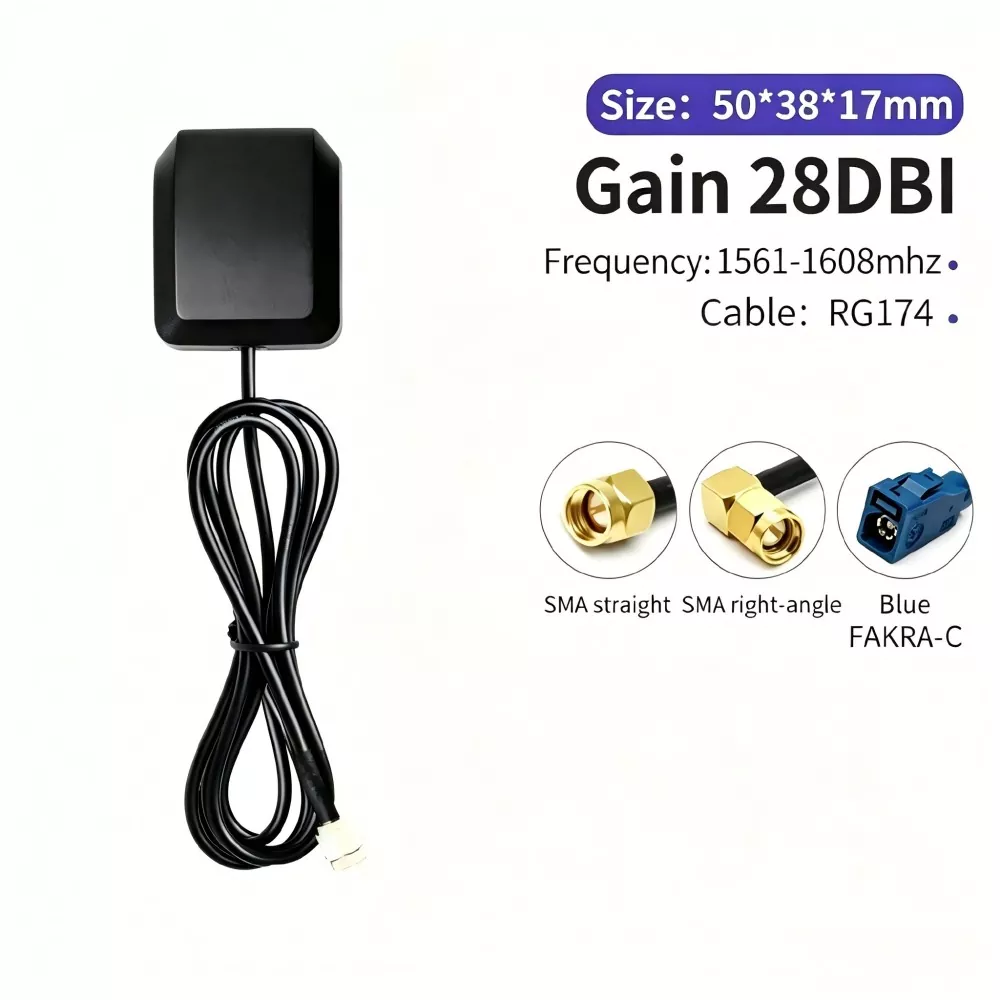

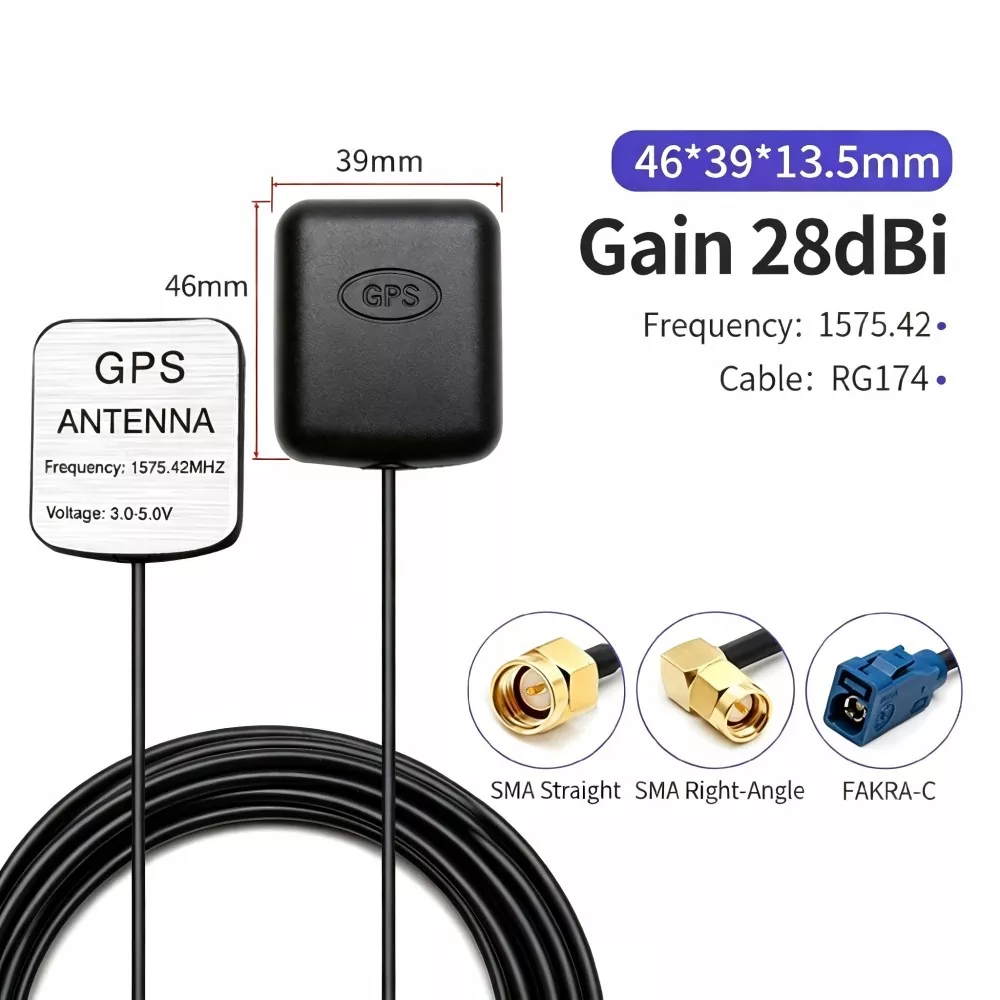

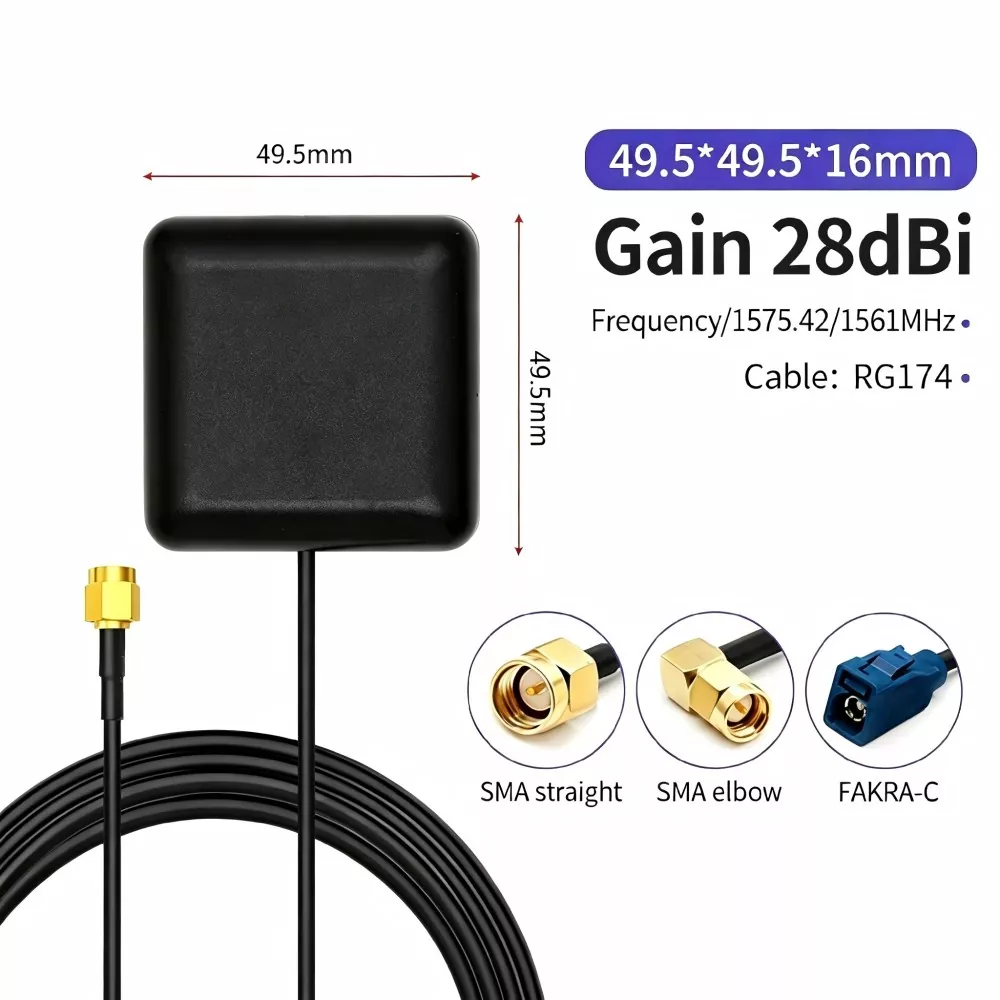

Поддържа персонализиране на различни интерфейси като SMA и TNC; дължината на кабела и методите за магнитно/винтово монтиране могат да се регулират според изискванията.

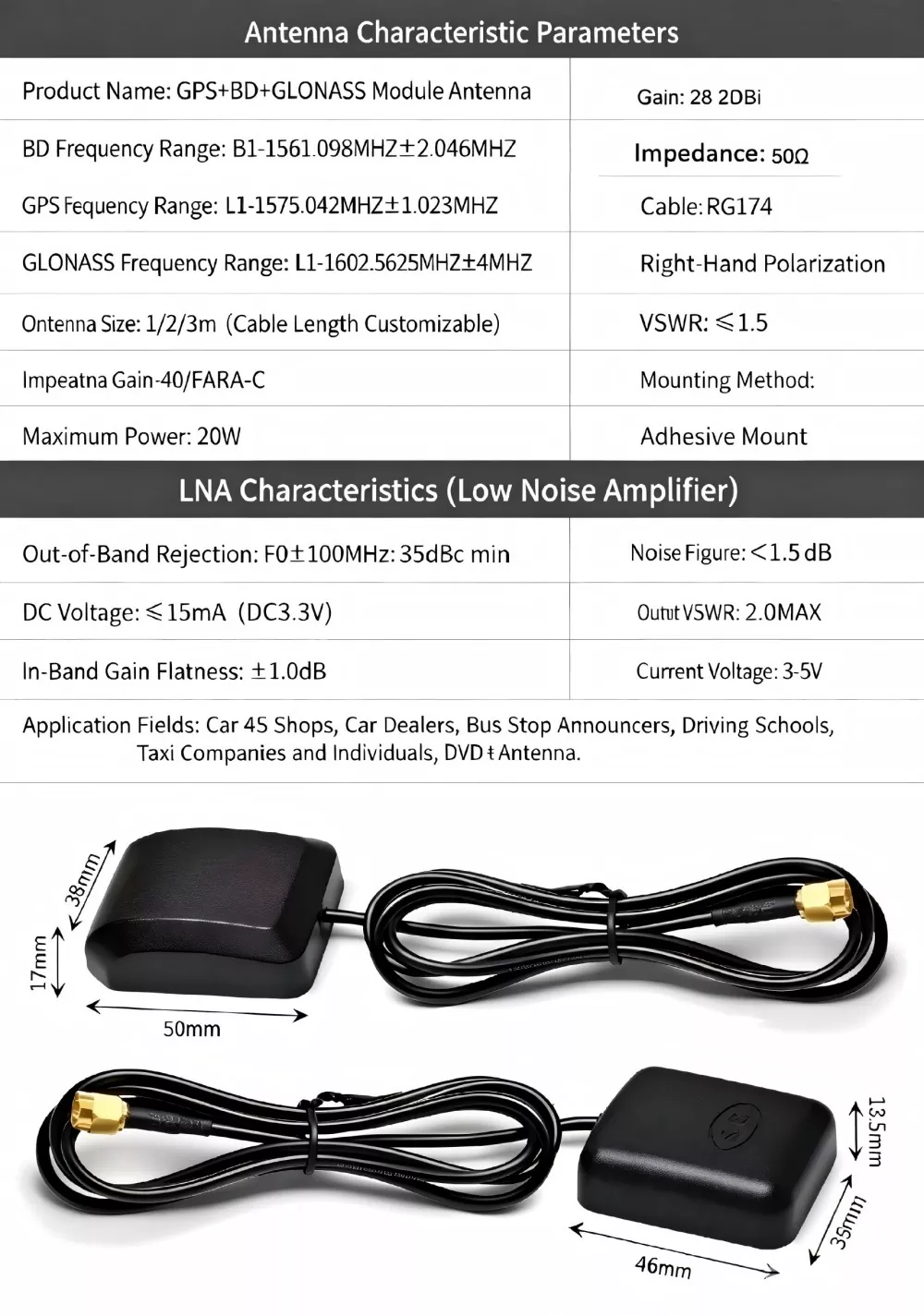

Технически спецификации

Кои устройства са съвместими?

Нашата GPS външна антена се използва широко в следните области:

1. Интелигентни свързани превозни средства и ADAS

Инсталиран на покрива на автомобила, той прониква през антиексплозионното фолио на автомобила, за да осигури позициониране на ниво сантиметър за системи за автономно шофиране и управление на автопарка.

2. Прецизно земеделие и дронове

Монтиран върху селскостопански дронове или селскостопански машини, той се отличава със силна устойчивост на електромагнитни смущения, осигурявайки прецизно автоматично движение и точно пръскане с пестициди.

3. Геодезическо заснемане и синхронизация на времето на базовата станция

Като основен компонент на базови станции или RTK приемници, стабилната грешка на фазовия център (±2 mm) гарантира точност на измерване на ниво милиметър.

4. Морска и корабна навигация

Устойчивият на корозия солен спрей дизайн осигурява непрекъснати, надеждни данни за посоката и позицията дори в сурови морски условия.

5. Проследяване на IoT активи

Проектиран с дълги кабели, той може лесно да бъде скрит от външната страна на контейнери или големи машини, което позволява логистично наблюдение по целия свят.

Задълбочено сравнение с конкурентни продукти

Илюстрирано ръководство за инсталиране и използване

1. Избор на местоположение: Моля, уверете се, че сте инсталирали антената на равна повърхност с безпрепятствен изглед и без метални смущения (като покрива на кола или горната част на оборудването).

2. Хидроизолационна обработка: Външните точки на свързване трябва да бъдат запечатани с помощта на саморазтапяща се водоустойчива лента, приложена по метода на опаковане "321", за да се предотврати изтичането на дъждовна вода по кабела в оборудването.

3. Заземяване и мълниезащита: Преди захранващият кабел да влезе в стаята с оборудването или устройството, се препоръчва да инсталирате захранващ мълниеприемник и да се уверите, че отводителят е правилно заземен наблизо.

4. Спецификации на окабеляването: Когато прокарвате кабели, трябва да се монтират "примки за оттичане (U-образни завои)", за да се предотврати обратното изтичане на дъждовна вода.

Как да изберем правилната GPS външна антена?

Търсите надежден доставчик По това време се препоръчва да се съсредоточите върху оценката на следните три точки:

1. Изяснете изискванията за честотната лента: За основна навигация просто изберете L1 едночестотна антена. Ако се изисква висока прецизност на RTK или защита срещу смущения, не забравяйте да изберете многочестотна антена L1/L2/L5.

2. Оценете средата за инсталиране: За използване в превозно средство или на открито, рейтингът за водоустойчивост IP67 плюс магнитна основа е най-добрият избор; за фиксирани базови станции се препоръчва винтова инсталация, комбинирана с дроселна намотка за смекчаване на многолъчевото разпространение.

3. Проверете загубата на кабел: Ако дължината на кабела надвишава 5 метра, доставчикът трябва да осигури кабели с ниски загуби; в противен случай печалбата на LNA ще бъде компенсирана от загуба на кабел.

Защо да изберете нас?

Shenzhen Qianmu Communication Technology Co., Ltd. е не само производител на външна GPS антена, но и ваш доверен партньор в радиочестотните технологии. Разполагаме със собствени независимо разработени микровълнови безехови камери и екип от опитни инженери, което ни позволява да предоставяме персонализирани услуги на едно гише, обхващащи прототипиране, тестване и масово производство. Възползвайки се от добре установената екосистема на електронната индустрия на Шенжен, ние предоставяме конкурентни срокове за изпълнение и рентабилни решения, като същевременно поддържаме отлично качество на продукта.

ЧЗВ

Q1: Съвместим ли е със системата BeiDou?

О: Абсолютно. Нашата антена се отличава с дизайн с множество канали и поддържа основни глобални GNSS системи, включително GPS, BeiDou, GLONASS и Galileo.

Q2: Като производител, какво е вашето минимално количество за поръчка (MOQ)?

О: Поддържаме гъвкави опции за доставка. За стандартни модели приемаме малки партидни пробни поръчки. За персонализирани модели, моля, свържете се с нашия екип по продажбите, за да получите най-новата оферта и конкретна информация за MOQ.

Q3: Как избирате между активна външна GPS антена и пасивен модел?

О: За автомобилни приложения, промишлени системи за контрол, проекти за геодезия и картографиране и приложения на открито е необходима активна GPS външна антена. Пасивните модели са подходящи само за много къси разстояния на закрито в рамките на 1 метър и може да има значителна загуба на сигнал при по-дълги кабели. Всички водещи модели на Qianmu Factory приемат активен дизайн.

Q4: Може ли антената да използва удължен кабел? Каква е максималната поддържана дължина?

A: Максималната препоръчителна дължина за стандартен кабел RG174 е 10 метра. Ако дължината на кабела надвишава 10 метра, моля, свържете се с доставчика, за да го смените с LMR RF кабел с ниски загуби. Фабриката може също да персонализира изключително дълги антени с кабели до 20 метра.
