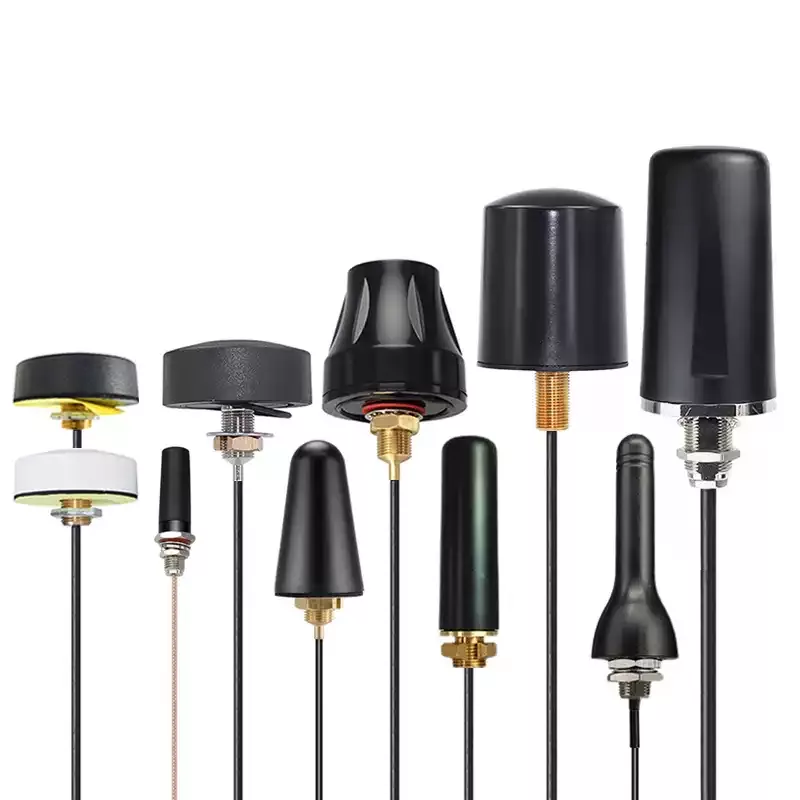

Интелигентна водомерна антена

Професионална дефиниция на продукта

Интелигентната водомерна антена е специален външен RF приемопредавателен основен компонент, проектиран специално за IoT дистанционни водомери. Отличаващ се с външна монтажна гайка, той се предлага с водоустойчиви уплътнителни уплътнения и устойчиви на корозия кабели, осигуряващи индустриална антена с високо усилване, оптимизирана за NB-IoT, LoRa и WM-Bus комуникационни протоколи за водомери. Разработен за справяне с предизвикателните работни условия на водомерите, той ефективно преодолява различни ограничения, свързани с вградените антени.

Тази външна антена може да се справи с често срещани предизвикателства като препятствия на сигнала от подземни измервателни ями, екраниране от метални корпуси на измервателни уреди, натрупване на вода и корозия, екстремни температурни колебания и затихване на сигнала поради дълбоко заравяне. Неговият окачен радиационен дизайн минимизира смущенията от метални корпуси и подобрява проникването на електромагнитни вълни, осигурявайки стабилно предаване на измервателни данни, състояние на клапана, предупреждения за течове и предупреждения за изтощена батерия. Широко приложим за жилищни индивидуални измервателни уреди, промишлени измервателни уреди с голям диаметър, външни тръбопроводни мрежи и интелигентни системи за водомери в чужбина, той помага да се подобрят нивата на успех при отчитане и да се намалят нивата на отказ на устройства в проекти за интелигентно управление на водата.

Принцип на работа на продукта

1. Преобразуване и усилване на радиочестотен сигнал: Високочестотният изходен електрически сигнал от модула NB-IoT/LoRa вътре във водомера се предава чрез радиочестотен кабел към антената на интелигентния водомер. Антената ефективно преобразува този електрически сигнал в електромагнитни вълни с висока мощност в космоса, използвайки радиационна структура с високо усилване, за да компенсира затихването на сигнала в подземни среди. При получаване на сигнали, той улавя точно командите за дистанционно управление и четене на данни, издадени от базовата станция, позволявайки двупосочно преобразуване на сигнала.

2. Силно проникване и предаване срещу смущения: Благодарение на предимството си при външен монтаж, антената е разположена далеч от източници на смущения, като металния корпус на водомера, вътрешните платки и захранващите модули. В комбинация с многопосочен дизайн на излъчване, той може да проникне в почвата, капаците на шахтите, бетонните слоеве и препятствията по стените, като ефективно избягва смущенията, причинени от метално екраниране и многопътни отражения на сигнала. Дори в тежки среди, като затворени дълбоки кладенци, ниско разположени преовлажнени зони и гъсто разположени сгради, той поддържа стабилно предаване на сигнала.

3. Стабилно отчитане на данни и система със затворен цикъл: Оптимизираният чист RF сигнал позволява предаване на дълги разстояния, синхронно качване в реално време на показанията на водомера, състоянието на устройството и необичайни алармени данни към облачната платформа на водоснабдителната компания. Платформата извършва анализ на данни, дистанционно управление на клапани и предупреждения за просрочени задължения, образувайки пълна затворена система за дистанционно отчитане на измервателните уреди. Това ефективно разрешава проблеми като слаби сигнали на антената, неуспешно качване на данни, загуба на пакети, пропуски в данните в задната част и прекъсване на връзката на устройството, често наблюдавани в традиционните системи.

Гама съвместими устройства

Като опитен доставчик и производител, нашата интелигентна водомерна антена предлага отлична съвместимост, покриваща напълно всички категории IoT водомерни устройства за вътрешни и международни граждански, промишлени и експортни пазари и е подходяща за различни нови строителни и модернизирани проекти за интелигентна вода.

• NB-IoT Telecommunications/Mobile/Unicom Full-Network Remote Smart Water Meter

• LoRaWAN локална мрежа безжични индивидуални домакински водомери и централизирани водомери за кампуси

• Интелигентни водомери за промишлени тръбопроводи с голям диаметър, водомери за мониторинг на общински тръбопроводи и водомери за противопожарна защита с дистанционно предаване

• Преоборудване на стари жилищни общности с водомери с дистанционно предаване за механично и електрическо преустройство и подземни водомери в тръбопроводи

• Отвъдморски износ на WM-Bus и интелигентно оборудване за измерване на водата в честотната лента на ЕС

• Съвместим с интелигентни газомери, топломери, терминали за събиране на данни за водоснабдяване и терминали за наблюдение на тръбопроводи в същия сценарий

Основен продукт

Справяне с основните предизвикателства, които често се срещат в проектите за интелигентна вода – като слаби сигнали от дълбоко заравяне, натрупване на вода и корозия, повреда при ниски температури, бързо изтощаване на батерията и партидни безшумни измервателни уреди – външната антена на нашия интелигентен водомер, изградена върху индустриален дизайн, предоставя всеобхватни и диференцирани предимства, като перфектно се адаптира към сурови работни условия.

1. Външен дизайн с високо усилване с способност за проникване, далеч надхвърляща тази на вградените антени

Свободно от екраниращите ограничения на металните корпуси на измервателните уреди, това устройство разполага с външна окачена инсталация, комбинирана с излъчващ осцилатор с високо усилване, което значително подобрява чувствителността на приемане на сигнала. Той може лесно да проникне в почвата, бетона, капаците на шахтите и стените, като ефективно разрешава проблеми като неуспешно отчитане на измервателния уред и изключване на устройството в дълбоки кладенци, ниско разположени зони и гъсто разположени сгради. Той е много подходящ за различни условия с високи препятствия и тежки условия.

2. IP67 напълно запечатан водоустойчив, устойчив на натрупване на вода и корозия

Отличаващ се с еднокомпонентен процес на шприцоване на запечатване, комбиниран с дебели водоустойчиви уплътнения и устойчиви на корозия, устойчиви на износване кабели, целият модул отговаря на IP67 индустриален стандарт за водоустойчивост. Той може да издържи на продължително потапяне във вода, висока влажност, кондензация и корозия от солни пръски, което го прави подходящ за използване при южни мусонни дъждове, крайбрежни солени среди и условия на северни студове. Устройството остава без окисляване, устойчиво на течове и напълно функционално при продължителна употреба.

3. Индустриален клас, устойчив на широки температури и атмосферни влияния, осигуряващ стабилна работа денонощно

Всички субстрати, лепила и проводници са изработени от промишлени материали, устойчиви на екстремни температури, с работен температурен диапазон, обхващащ -40°C до +85°C. При условия като интензивно лятно излагане на слънце на повърхността, зимно подземно замръзване и драстични дневни температурни колебания, RF параметрите остават стабилни без дрейф и структурата не показва стареене, осигурявайки надеждна работа при всякакви метеорологични условия през цялата година.

4. Енергоспестяващ дизайн с ниска мощност удължава живота на батерията на устройството

Прецизното съвпадение на импеданса от 50Ω гарантира изключително ниски загуби при предаване на сигнала. Възможността за високоефективно приемане на сигнал намалява честотата на препредаване и повторни опити за сигнал във водомерните модули, като значително намалява общата консумация на енергия и ефективно удължава експлоатационния живот на вградената литиево-йодна батерия. Това минимизира разходите за поддръжка, свързани с широкомащабната смяна на батерията, и отговаря на изискванията за дълъг живот на оборудването за водоснабдяване от 6 до 10 години.

5. Силна способност против смущения, нулева загуба на пакети при предаване на данни

Външната инсталация е разположена далеч от вътрешни източници на смущения като захранващи устройства, дънни платки и релета. В комбинация с професионален дизайн за филтриране и съпоставяне, той ефективно избягва вътрешно радиочестотно смущаване и външна интерференция на многопътен сигнал, осигурявайки прецизно и стабилно предаване на данни. Това значително намалява проблеми като загуба на пакети, грешки и закъснение, като гарантира синхронизиране в реално време на данните от бекенда.

6. Персонализирано от оригиналната фабрика, съвместимо с всички проекти по целия свят

Като легитимен производител и фабрика в Китай, ние разполагаме със собствени производствени линии за научноизследователска и развойна дейност и лаборатории за изпитване. Можем да персонализираме дължини на кабели, конектори като IPEX/SMA/запояване и да поддържаме масови местни и международни комуникационни честотни ленти. Ние предлагаме OEM/ODM услуги със стабилно снабдяване и контролируеми срокове за доставка, което ни прави подходящи както за местни проекти за наддаване, така и за експортни поръчки в чужбина.

ЧЗВ

Q1: Какви са специфичните предимства на външната антена за интелигентни водомери в сравнение с вътрешната антена?

Външната антена предлага основни предимства, включително без метално екраниране, голямо усилване със силно проникване и пълна водоустойчивост с устойчивост на корозия. Специално проектиран за тежки условия, като дълбоки подземни кладенци, натрупване на вода и плътни препятствия, той осигурява по-високи проценти на успешно отчитане на измервателния уред, по-ниска консумация на енергия и по-дълъг експлоатационен живот, като ефективно разрешава често срещаните проблеми със слаб сигнал, чести повреди и високи нива на неизправност, свързани с вградените антени.

В2: Сложна ли е инсталацията на външна антена и имам ли нужда от професионални инструменти?

Лесен и удобен за инсталиране, без да се изискват професионални инструменти - сглобяването се извършва просто чрез затягане на гайките. Plug-and-play дизайнът на окабеляването пасва на различни конфигурации на инсталации на водомери, което позволява на обикновените работници бързо да завършат масови инсталации.

Q3: Поддържа ли персонализирани дължини на кабели и конектори?

Подкрепете! Като директен производител, ние можем да персонализираме дължини на кабели от 0,5 до 5 метра, различни конектори и съвместими честотни ленти въз основа на структурата на клиентското оборудване и сценариите за инсталиране, поддържайки както прототипиране на малки партиди, така и масово производство в голям мащаб.

Q4: Водоустойчивостта на продукта подходяща ли е за продължителна употреба в наводнени водомерни ями?

Продуктът отговаря на индустриалния водоустойчив стандарт IP67, включващ интегриран запечатан водоустойчив дизайн, който може да издържи на продължително потапяне в стояща вода и среда с висока влажност на конденз. Той също така предлага устойчивост на солен спрей и стареене, което го прави подходящ за дългосрочна употреба в различни сценарии за сурови водоснабдителни системи.

Q5: Ще увеличи ли външната антена общата консумация на енергия на водомера?

Това не увеличава консумацията на енергия, а вместо това пести енергия. Дизайнът на сигнала с високо усилване и ниски загуби значително подобрява ефективността на комуникацията, намалява честотата на препредаване на модула, ефективно намалява средната консумация на енергия на цялото устройство, удължава живота на батерията на водомерите и отговаря на изискванията за дългосрочна работа без надзор.

В6: Могат ли водомерите NB-IoT и LoRa да използват тази външна антена взаимозаменяемо?

Предлага се като стандартен универсален модел или персонализиран за специфични честотни ленти при поискване. Нашата компания може прецизно да регулира честотните параметри според комуникационните протоколи на клиентското оборудване, осигурявайки стабилна комуникация за различни видове водомери и предотвратявайки загуба на сигнал, причинена от честотно несъответствие.
