NB-IoT антена

Има три основни типа IoT антени, налични на пазара: вградени антени, монтирани на превозно средство антени с вендузи и монтирани на винт външни водоустойчиви антени.

Антената NB-IoT, показана в тази статия, принадлежи към категорията монтирани на винт външни водоустойчиви антени. Той е специално проектиран за промишлени електрически контролни шкафове, кутии за външно интегрирано оборудване и общински IoT терминали.

Външната NB антена на Qianmu Communication поддържа пълна лента NB-IoT от 700MHz до 960MHz и е съвместима с теснолентови мрежи на трите основни оператора: China Mobile, China Unicom и China Telecom. Предлага се с два общи размера на винтовете, M12 и M16, отговарящи на стандартите за монтажни отвори на повечето местни и вносни промишлени шкафове.

Какво е външна антена за NB-IoT шкафове

Външната антена за шкаф NB-IoT е монтирана на винт водоустойчива RF антена, предназначена за индустриално IoT оборудване. Инсталира се външно на шкафове за оборудване, за да осигури стабилно предаване на безжичен сигнал за NB-IoT терминали във външна и индустриална среда.

Принцип на работа

Много клиенти погрешно смятат, че антената е само метален осцилатор и че водоустойчивият корпус не оказва влияние върху характеристиките на сигнала. Всъщност структурният дизайн на външната антена на шкафа NB-IoT влияе пряко върху стабилността на комуникацията на открито на дълги разстояния. Работната производителност може да бъде тествана и проверена чрез векторни мрежови анализатори и екранирани безехови камери.

1. Резонансна структура на нискочестотен осцилатор

NB-IoT работи в нискочестотната комуникационна лента 700–960MHz, която има по-дълги дължини на вълните и по-високи изисквания за дължина на осцилатора и съвпадение на земята. Антената използва сегментирани медни излъчващи елементи вътре, точно съответстващи на теснолентовия нискочестотен резонанс и избягвайки отместването на резонанса и увеличаването на стоящата вълна, срещано в обикновените къси антени.

2. Изолирана от шкаф радиационна структура

Антената е монтирана извън шкафа. Металният винт се използва за фиксиране и заземяване, докато осцилаторът поддържа безопасно изолационно разстояние от ламарината на шкафа. Това избягва екранирането и поглъщането на радиочестотния сигнал, причинено от металния корпус.

За същата спецификация вградена антена, инсталирана в метален шкаф, може да изпита 6–9dB затихване, докато външната NB-IoT антена има общо затихване само 1–2dB.

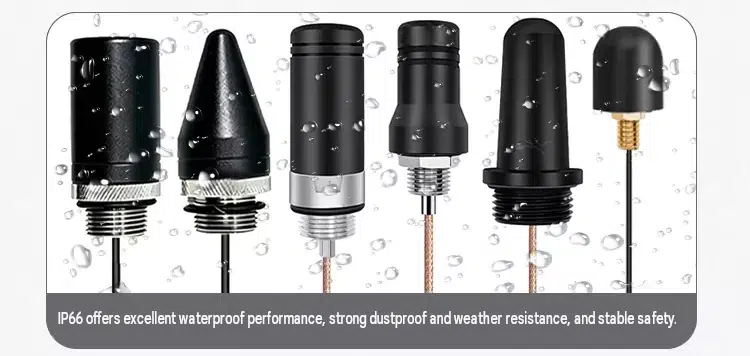

3. Многослойна запечатана водоустойчива структура

Антената използва задно водоустойчиво силиконово уплътнение, водоустойчив гумен пръстен с резба и шприцована структура на извеждащия проводник, за да осигури три слоя защита. Дъждовна вода и конденз не могат да навлязат в шкафа по кабела. Коаксиалният кабел от 50 Ω поддържа стабилно предаване на радиочестотен сигнал и предотвратява дрейфа на импеданса, причинен от промените на външната температура.

4. Структура за потискане на шума

Основата на антената добавя заземяващ свързващ пръстен за филтриране на електромагнитен шум, генериран от захранвания, PLC и релета вътре в шкафа, намаляване на нивата на шума и подобряване на степента на успех на достъпа до IoT терминална базова станция.

Съвместимо оборудване

Антената NB-IoT е предназначена за IoT терминали, които изискват защита от метален шкаф и дългосрочна работа на открито. Подходящ е за граждански, търговски и индустриални устройства:

1. Водомери с интелигентно дистанционно предаване

Общинско водоснабдително и газово оборудване, кутии за събиране на газ, шкафове за наблюдение и контрол на налягането в тръбопровода и оборудване за онлайн наблюдение на качеството на водата.

2. Интелигентно оборудване за захранване и промишлено управление

Шкафове за събиране на електроенергия на открито, терминали за наблюдение на разпределение на ниско напрежение, интегрирани контролни шкафове за съхранение на фотоволтаична енергия и концентратори на електромери.

3. Оборудване за сигурност на интелигентния град

Кутии за наблюдение на прах по пътищата, станции за наблюдение на околната среда и времето, контролни шкафове за бариери за паркиране и интелигентни контролери за външни улични лампи.

4. Терминали за индустриална автоматизация

Контролни кутии за събиране на данни от фабрична работилница, терминали за позициониране на складова логистика и безжични алармени шкафове за повреда на оборудването.

5. Селскостопанско IoT оборудване

Шкафове за полеви мониторинг на почвата, шкафове за контрол на качеството на водата в аквакултурите и интегрирано оборудване за мониторинг на парниковата среда.

Таблица с подробни технически параметри

Секция за често задавани въпроси

Q1: Могат ли дължината на кабела и конекторът на външната NB-IoT антена да бъдат променени?

A: Да. Стандартните модели поддържат коаксиални кабели с дължина от 1,5 m до 10 m. Конектори като SMA, IPEX и N могат да бъдат заменени според изискванията. Груповите поръчки също така поддържат персонализирани цветове на корпуса и копринен печат на LOGO.

Q2: Тази външна NB антена съвместима ли е едновременно с China Mobile, China Unicom и China Telecom NB карти?

A: Да. Антената покрива пълната честотна лента 700–960MHz NB-IoT и е съвместима с NB мрежите на трите основни оператора. Няма нужда да купувате отделни версии за различни честотни ленти.

Q3: Огъването на кабела ще повлияе ли на сигнала на антената, когато вътрешното пространство на шкафа е ограничено?

О: Кабелът може да бъде внимателно огънат с голям радиус на огъване, но трябва да се избягва огъване на 90 градуса и многократно сгъване. По време на монтажа дръжте кабела възможно най-прав и далече от източници на смущения като захранващи устройства и честотни преобразуватели, за да предотвратите значително затихване на сигнала.

Q4: Склонна ли е металната гайка на антената да ръждясва при продължителна употреба в крайбрежни среди със солени пръски?

О: Не. Фиксиращата гайка на антената е изработена от пасивирана алуминиева сплав против ръжда и е преминала 48-часов тест със солен спрей. Не е склонен към ръжда или задръстване при продължителна употреба на открито в крайбрежните райони. За силно корозивни среди може да се консултирате с инженери за персонализирани антикорозионни решения.
