2G/3G/4G LTE антена

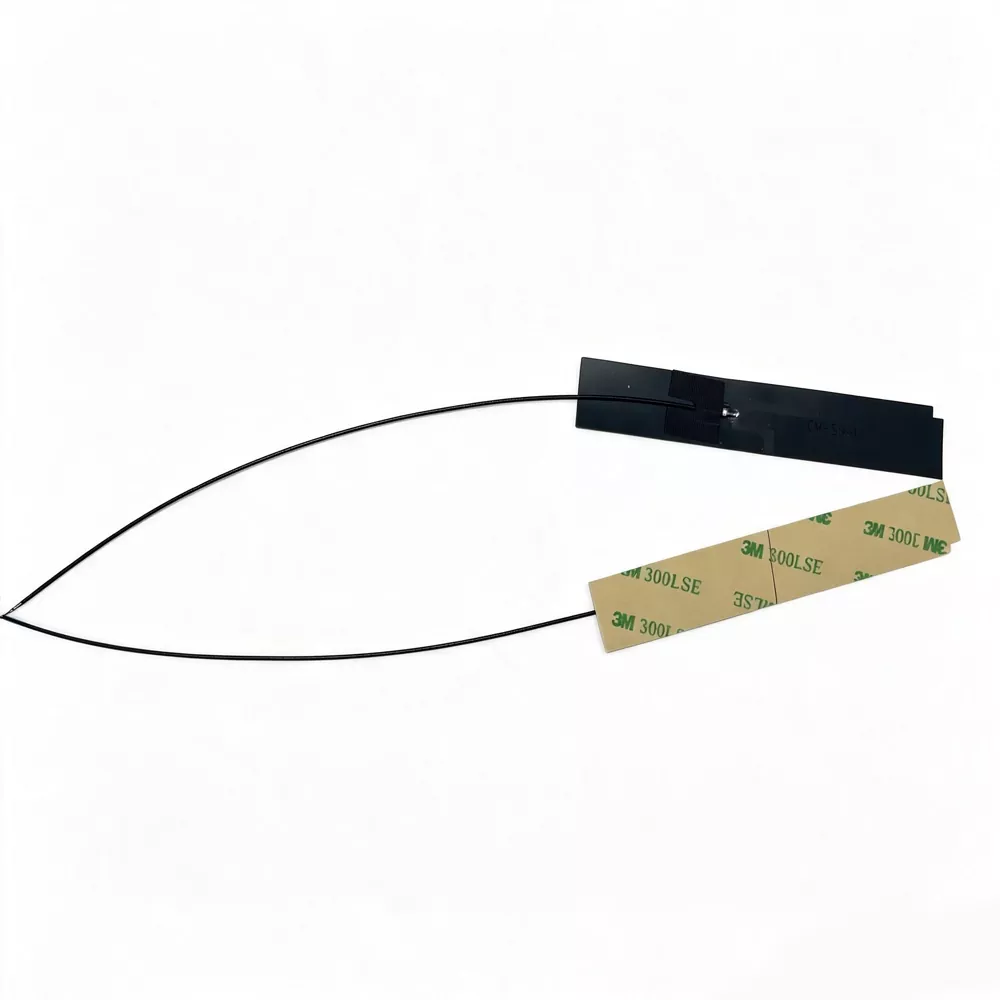

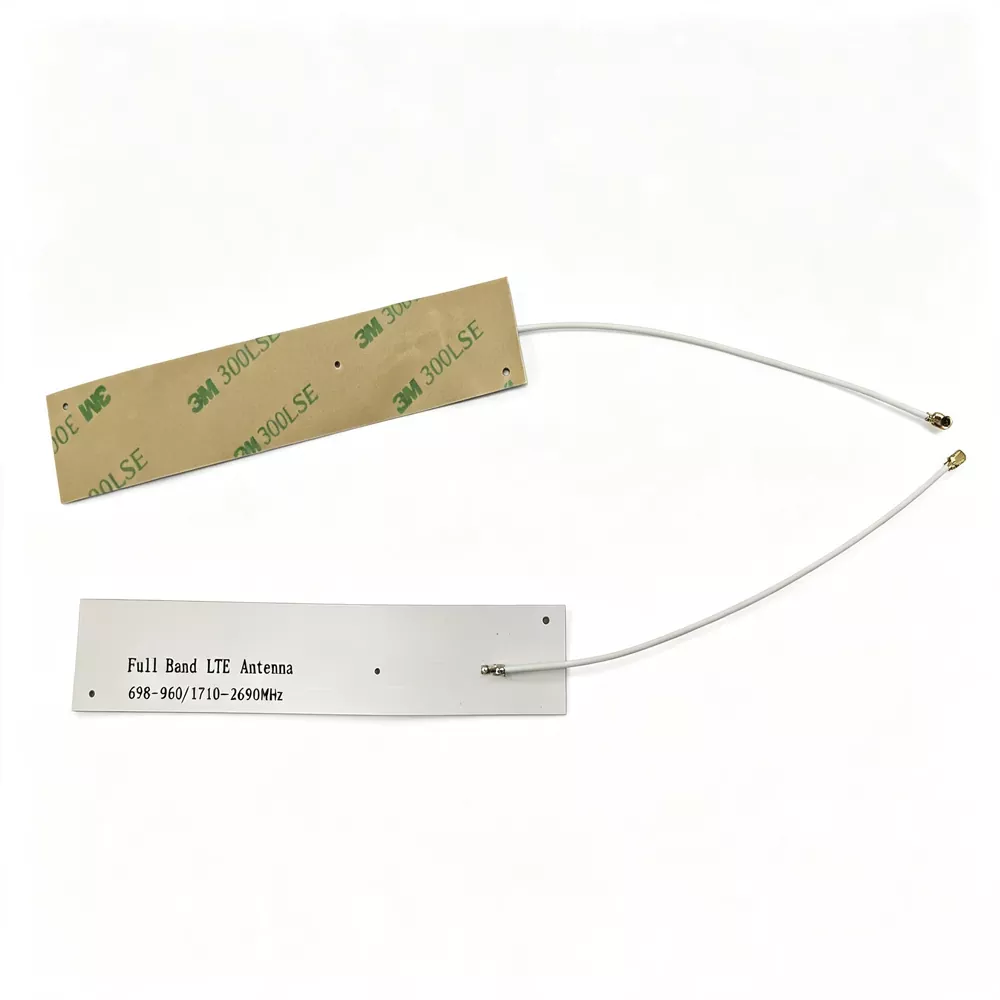

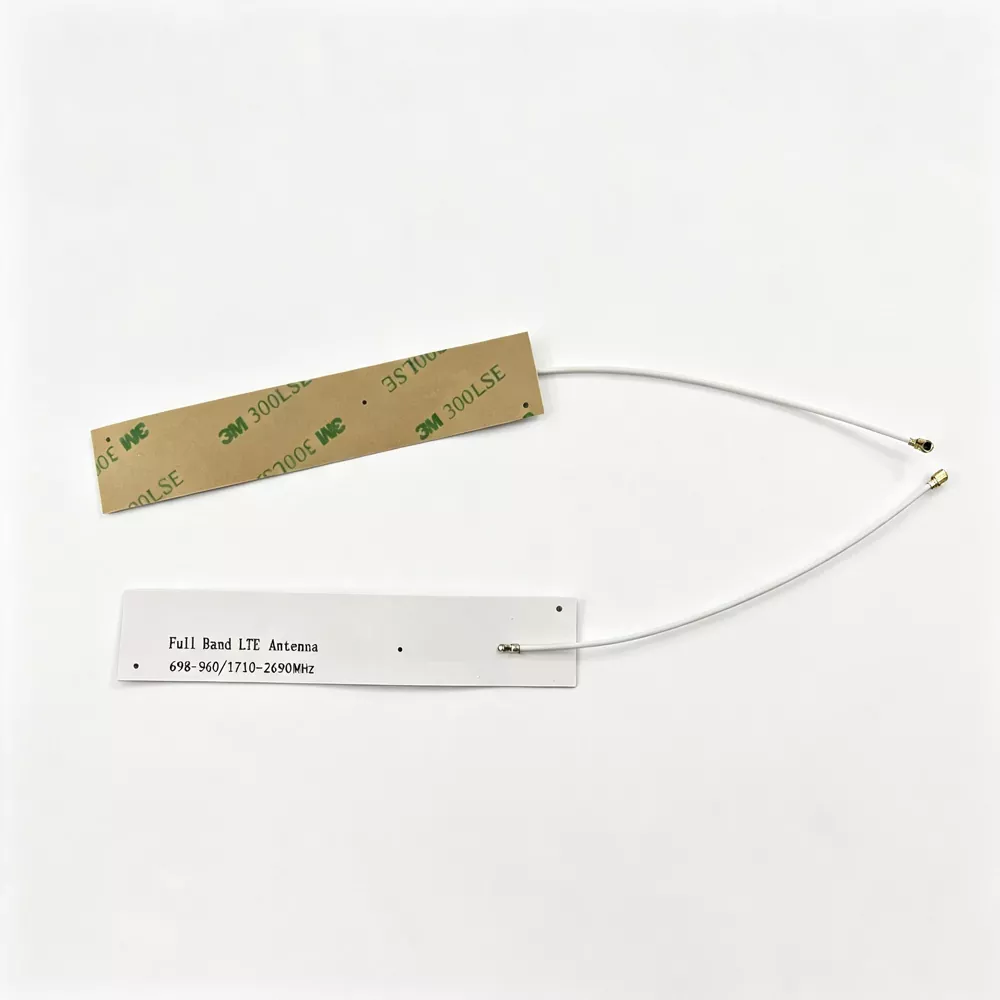

2G/3G/4G LTE антената е лека, гъвкава и огъваща се вградена пълнолентова клетъчна комуникационна антена. За разлика от обикновената антена за повърхностен монтаж, този продукт използва FPC гъвкава платка + процес на коаксиално директно запояване. Антената е лека, тънка, мека и може да влезе свободно в извитата повърхност и тесния слот в устройството. Той поддържа 2G GSM, 3G WCDMA и 4G LTE многомрежово предаване и приемане на сигнал. Това е предпочитаният тип вградена комуникационна антена за малки интелигентни iot устройства понастоящем, широко решаващи проблемни точки в индустрията като малко вградено пространство, слаб сигнал, нестабилен контакт и слаба устойчивост на вибрации на устройството.

Принцип на действие

Тази 2G/3G/4G LTE антена FPC заварена коаксиална антена работи на базата на радиочестотния принцип на гъвкава микролентова осцилаторна решетка и предава сигнали с коаксиални екранирани фидери. Той е разделен на три части: слой на излъчване на сигнала, изолационен субстратен слой и екраниран предавателен слой. Работната логика е стабилна и ефективна:

• Принцип на радиочестотно излъчване: повърхността на FPC платката прецизно гравира многолентови осцилаторни линии, прецизно съвпада с 2G/3G/4G пълнолентови резонансни точки, без лентови мъртви зони, измереното съотношение на стоящи вълни в цялата лента е стабилно ≤1,5, загубата на отражение на сигнала е изключително ниска.

• Предимства на заварената трансмисия: Коаксиалната линия и FPC осцилаторната плоча са оформени в едно цяло чрез високотемпературно спояване с калай. В сравнение с обикновената занитена и захваната структура, измерената сеизмична ефективност е подобрена с 85% и има нулево прекъсване на контакта и нулево прекъсване на сигнала в дългосрочна вибрационна среда.

• Екраниращ механизъм против смущения: Двуслойната екранираща структура на коаксиалната линия RG1.13 ефективно изолира електромагнитния шум от процесора, захранването и чипа на основната платка на оборудването. Измерена във вътрешната среда на смущения на оборудването, чувствителността на приемане на сигнала се увеличава с 3-5 dB.

• Характеристики на всепосочно излъчване: Планарният многопосочен дизайн на предаване и приемане може да поддържа стабилен изходен сигнал в сценарии, при които затворената обвивка на устройството и металният корпус са блокирани, а процентът на успеваемост на външното мрежово свързване на iot устройство е измерено да се увеличи с 28%.

Ръководство за инсталиране и използване

Тази FPC антена е вградена вградена инсталация, лесна за работа, подходяща за сглобяване в масово производство и не изисква професионално отстраняване на грешки. Стъпките са както следва:

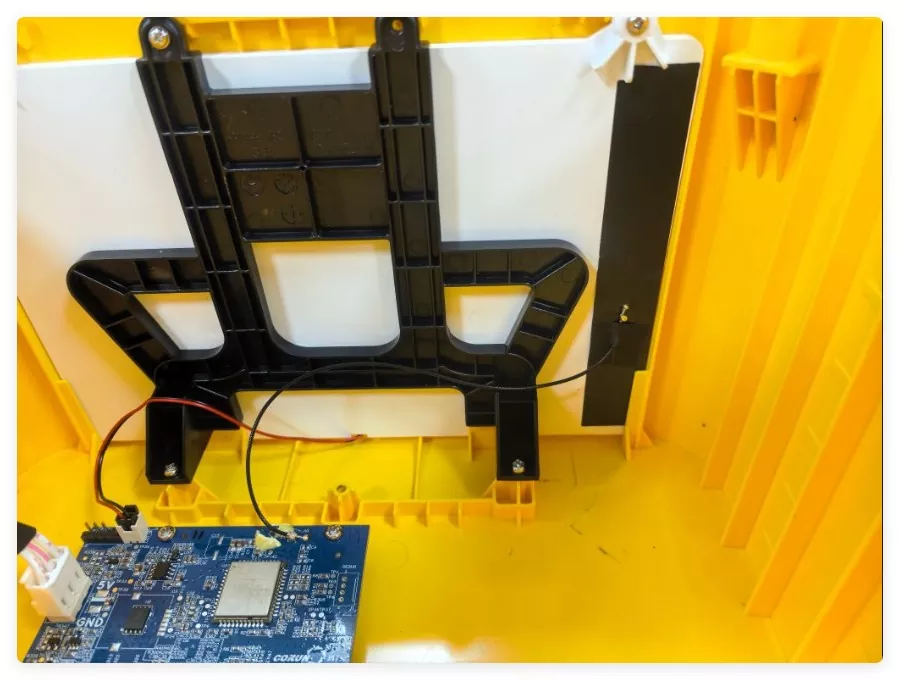

1. Избор на местоположение: Изберете открита зона вътре в устройството, далеч от чипа на дънната платка, захранването и металния корпус, за да избегнете блокиране на сигнала и смущения.

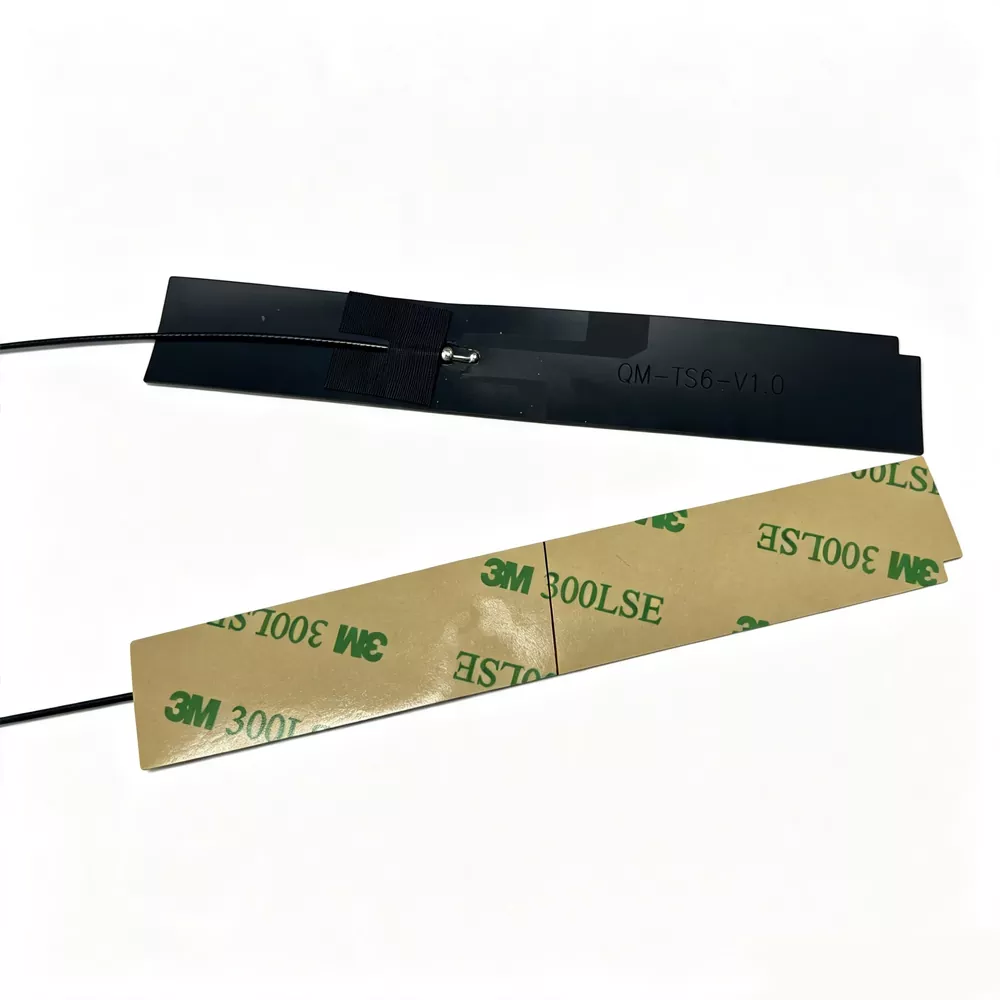

2. Поставете и фиксирайте: Гърбът на антената се предлага с високоякостно 3M лепило. След като почистите петната от прах и масло по вътрешната стена на устройството, поставете го плоско и здраво и го огънете, както е необходимо, за да пасне на извитата повърхност на устройството.

3. Докинг на интерфейса: Свържете прецизно IPEX/SMA интерфейса отзад към гнездото за антена на модула на устройството и внимателно го затегнете, за да избегнете силно издърпване на кабела.

4. Организация на проводниците: Излишните кабели трябва да се съхраняват спретнато, за да се избегне притискане, огъване или мъртви гънки и да се предотврати повреда на екраниращия слой, което може да повлияе на сигнала.

5. Тест при включване: След като сглобяването приключи, включете захранването и се свържете към мрежата, за да проверите дали всички 2G/3G/4G мрежови сигнали получават нормално, след което е възможно масово производство.

ЧЗВ

Q1: Може ли тази 2G/3G/4G LTE антена FPC заварена коаксиална антена да бъде огъната за употреба?

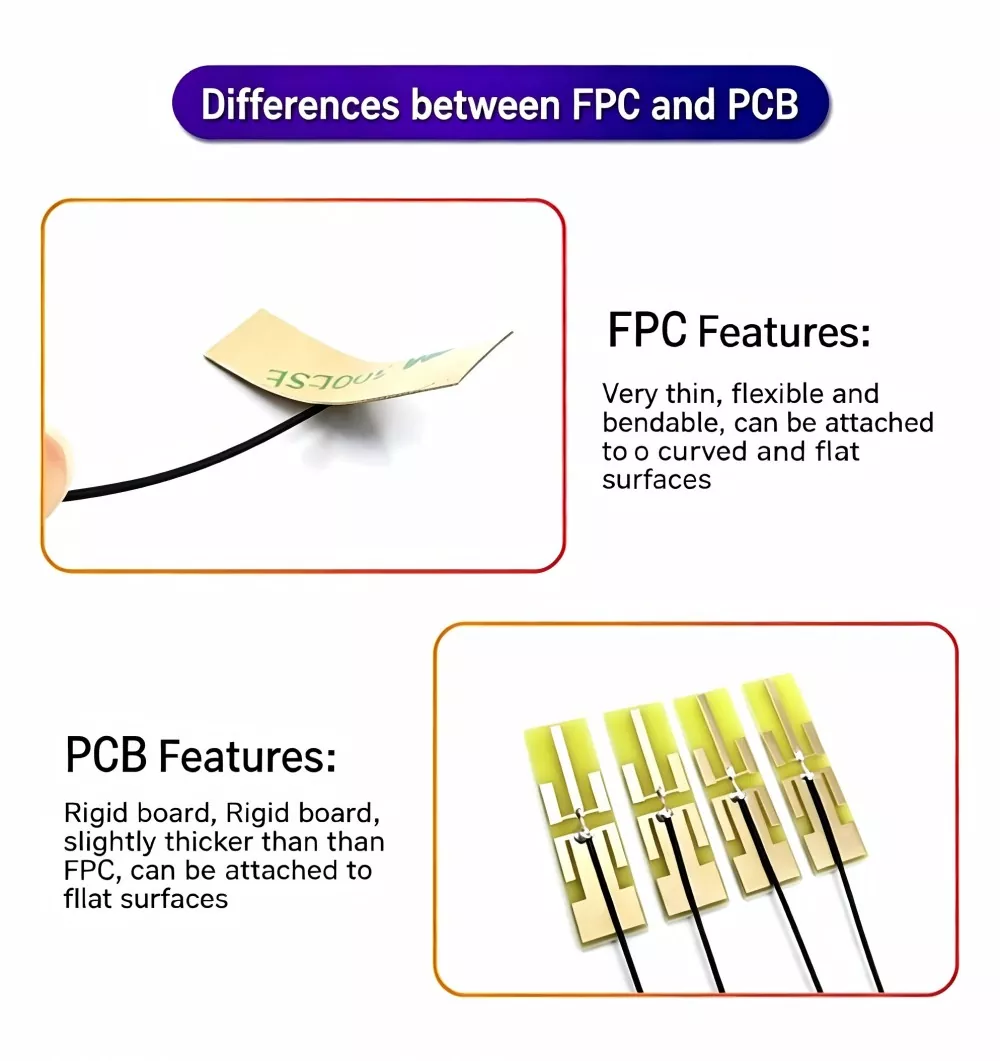

A1: Да. Продуктът е изработен от гъвкав FPC основен материал, който може да се огъва свободно и да се монтира на извити повърхности. Той пасва на малкото вградено пространство на устройството и няма да се счупи или да повлияе на представянето на сигнала, когато се огъне нормално.

Q2: Поддържате ли персонализирани дължини на кабели и типове интерфейси?

A2: Напълно поддържан. Като изходна фабрика се поддържат персонализирани дължини на линии, вариращи от 10 cm до 50 cm, сменяеми интерфейси като SMA, BNC, IPEX, LOGO silk-screen и фина настройка на размера.

Q3: Какви са предимствата на процеса на запояване пред обикновената залепена антена?

A3: Заваряване на коаксиална линия в едно цяло, без разхлабена междина, по-силна устойчивост на удар, устойчивост на опън, анти-стареене, напълно решава проблемите с вибрациите на оборудването, трептенето на сигнала и лошия контакт в среда с висока температура, по-подходящо за тежки промишлени и превозни сценарии.
